五英寸液压系统液位观测镜结构设计

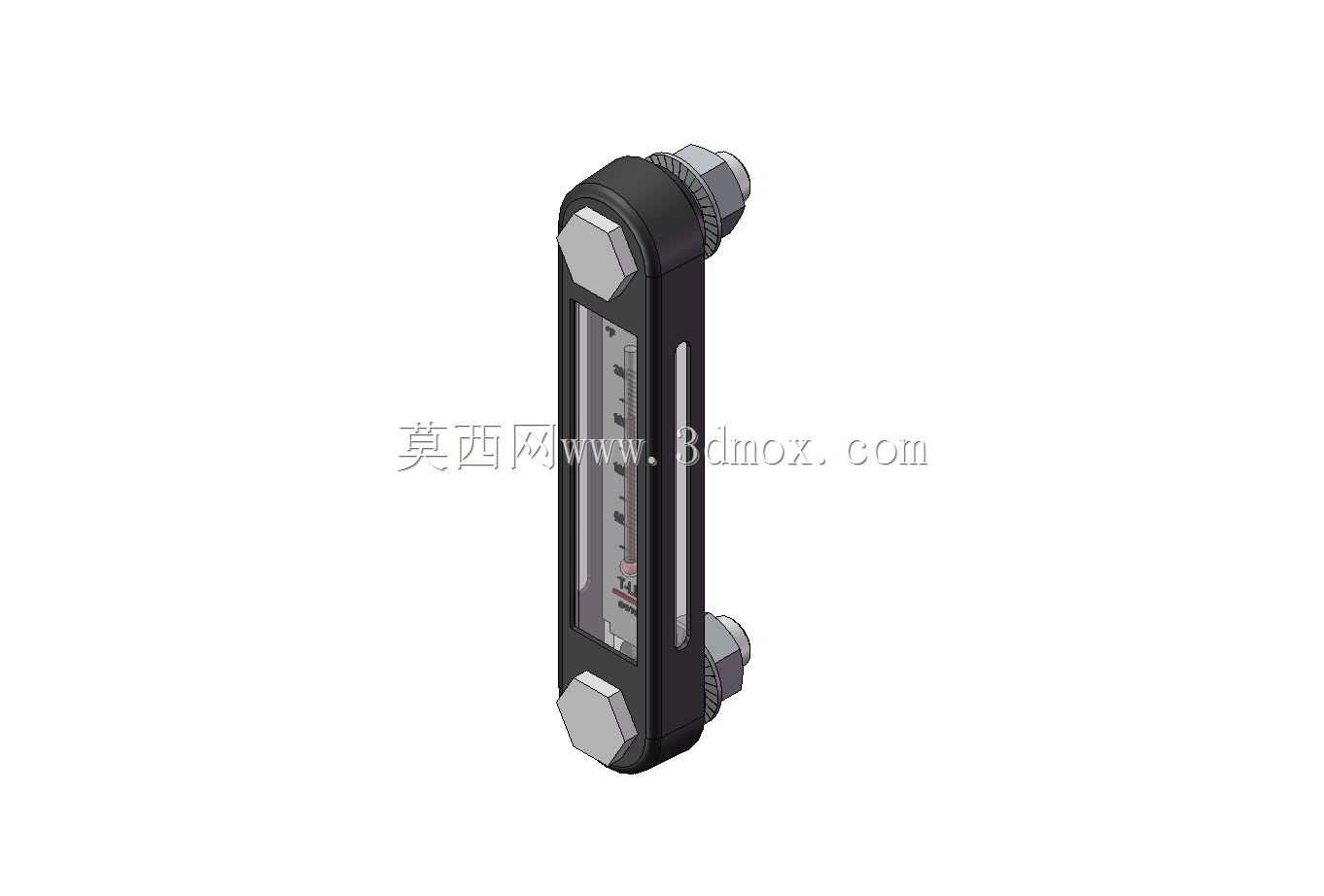

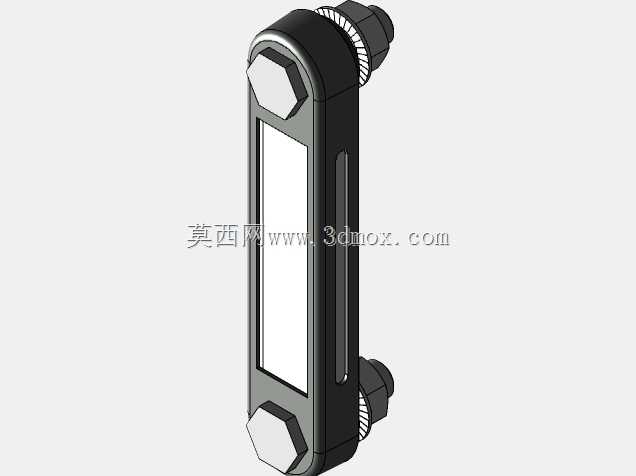

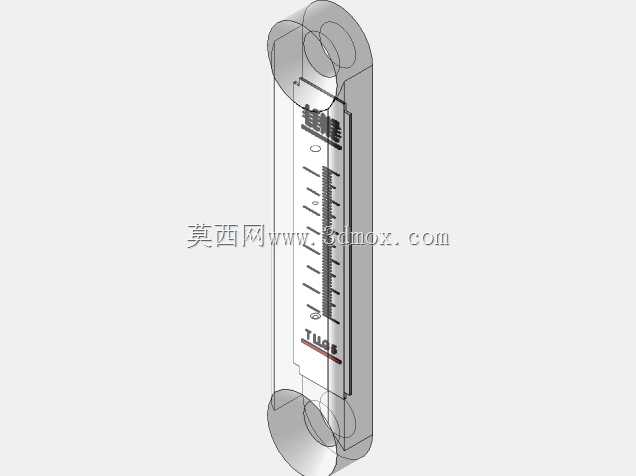

　　在行走机械、工业液压站、润滑系统的油箱侧壁布局中，液位观测部件是日常运维巡检最先关注的核心元件之一，这款五英寸规格的观测镜，主要适配中小型液压油箱的侧壁安装需求，可在设备运行状态下直观呈现箱内液压油的液位高度，部分带温度标识的同结构产品还能同步显示油温区间，帮助运维人员快速判断油液存量是否处于合理范围，避免因缺油导致的泵吸空、元件润滑失效等故障。从结构设计逻辑来看，这款观测镜采用长条式侧装布局，主体框架选用高强度金属材质，两端设置外螺纹安装接头，可直接穿过油箱侧壁的预制安装孔，通过配套螺母完成锁紧固定，安装时需在接头与油箱壁面之间加装耐油密封垫片，确保长期使用过程中不会出现油液渗漏问题。中间的观测窗体采用高透明度耐油玻璃材质，

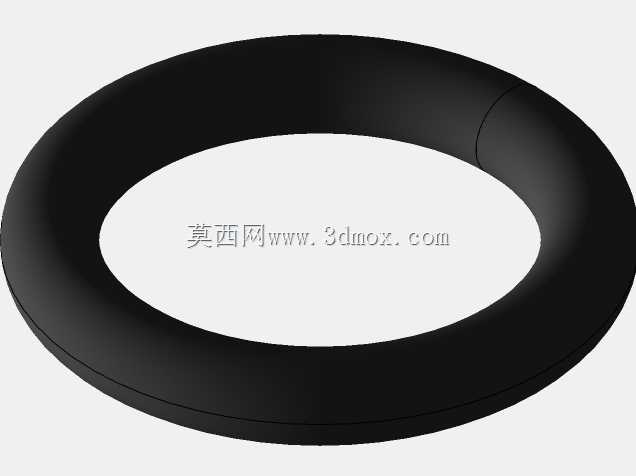

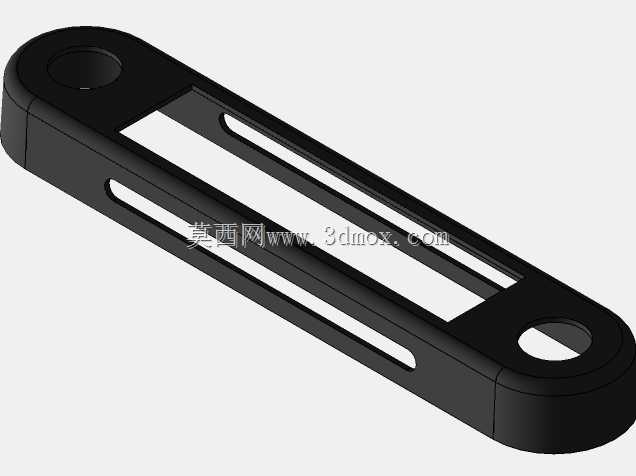

　　玻璃与金属框架之间通过压装结构配合密封胶圈完成固定，可耐受液压油长期浸泡、温度交变带来的形变影响，不会出现浑浊、开裂、渗漏等问题；窗体外侧设置的金属防护条，可避免设备安装、运维过程中硬物磕碰导致玻璃碎裂，同时不会遮挡观测视线。从安装边界来看，这款观测镜的有效观测长度对应五英寸量程，安装时需根据油箱的最低、最高液位阈值确定开孔位置，确保最低油位时仍能在观测镜内看到油液界面，最高油位时不会超出观测镜的显示上限；两端接头的中心距、螺纹规格均匹配常规液压油箱的通用安装尺寸，可直接替换同规格的传统液位计，无需对油箱结构做额外改造。在实际工程应用中，这类观测镜常被用于小型液压站、工程机械液压油箱、稀油润滑站、切削液油箱等场景，

　　相比浮球式液位传感器，它无需供电、没有运动磨损部件，不存在信号传输故障的问题，运维人员站在设备旁即可直接读取液位状态，日常维护仅需定期擦拭玻璃外表面的油污灰尘即可，长期使用可靠性极高。建模过程中，对玻璃与金属框架的配合公差做了严谨设定，密封槽的尺寸、深度按照耐油橡胶圈的压缩率要求设计，确保装配后密封面的压缩量处于合理区间，既不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足出现渗漏；两端的螺纹结构按照通用管螺纹标准建模，可直接与标准紧固件配合，安装后整体突出油箱壁面的厚度控制在合理范围，不会与周边的管路、护罩产生干涉。观测镜的透镜部分做了防眩光处理的结构设计，即使在车间强光环境下，也能清晰分辨油液与空气的分界面，

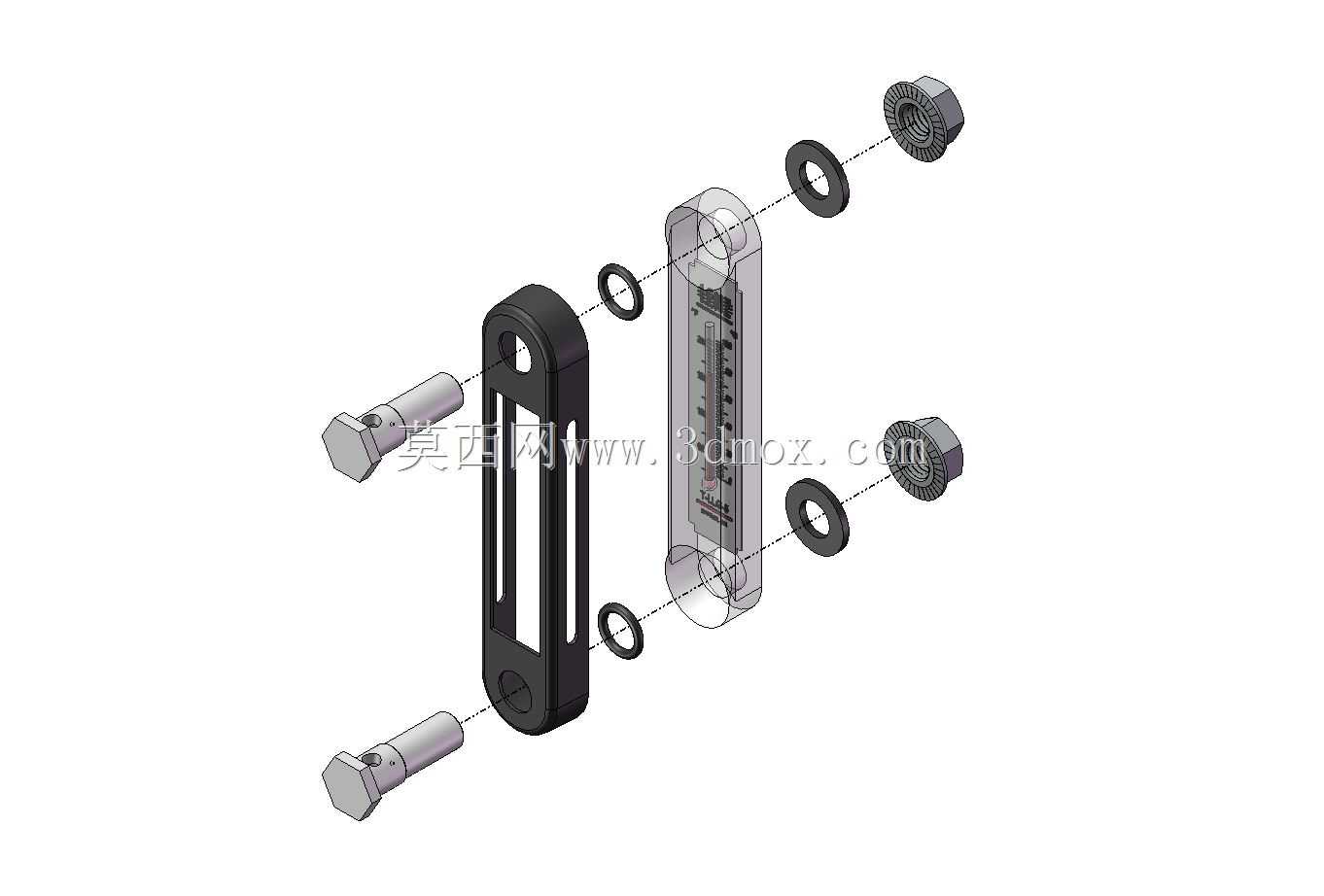

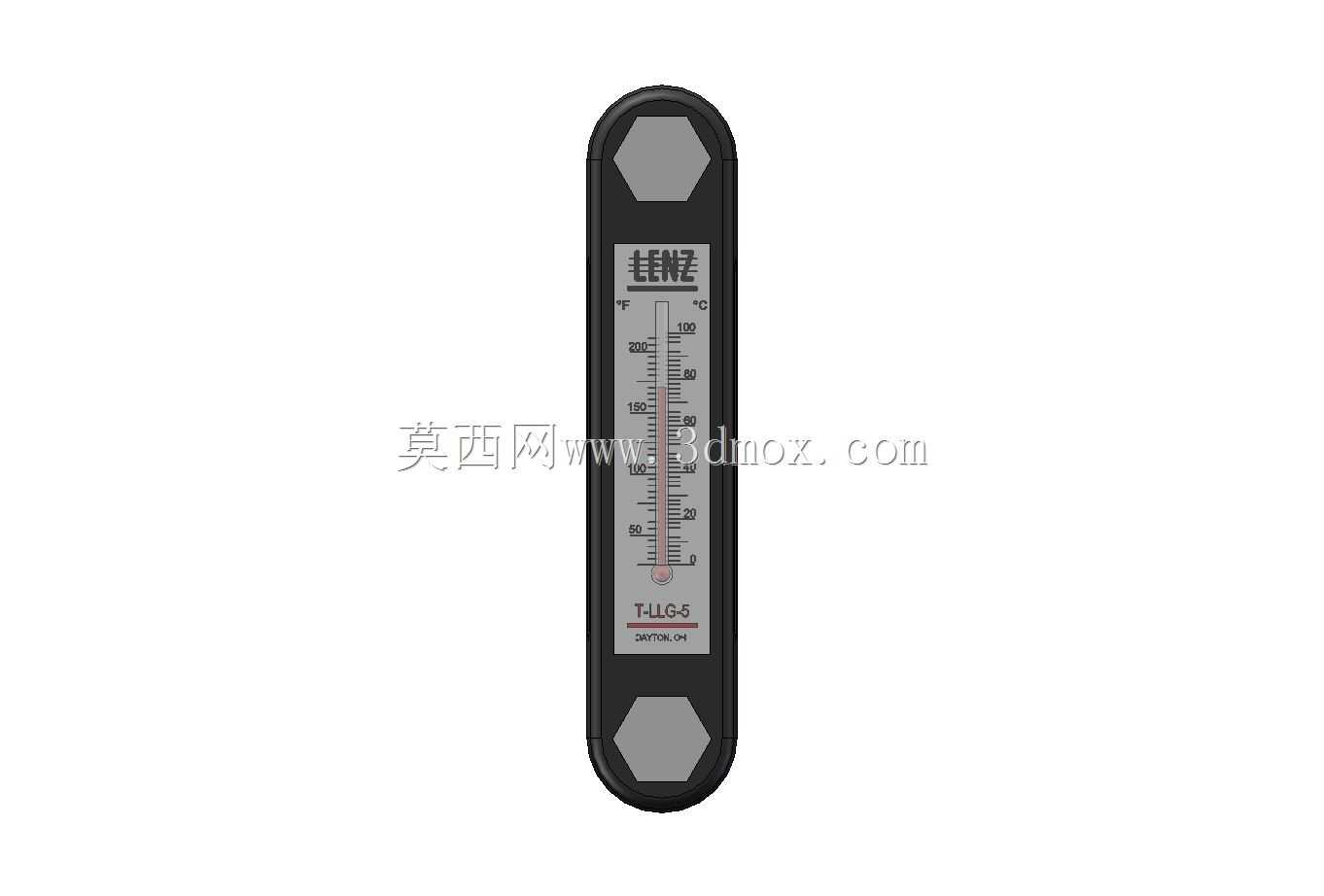

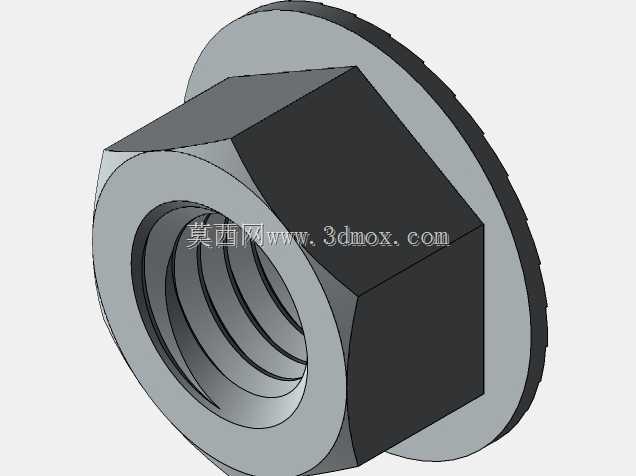

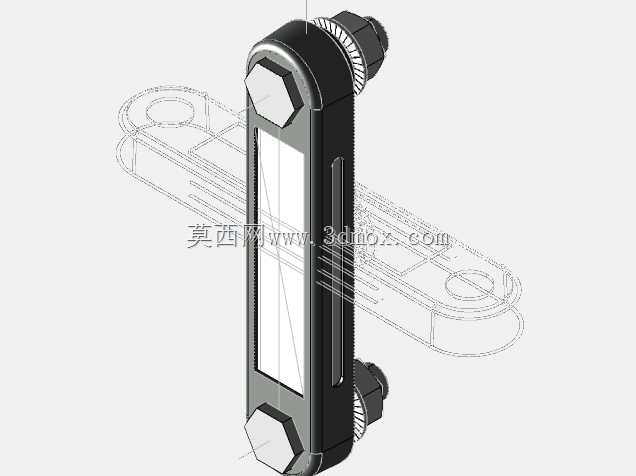

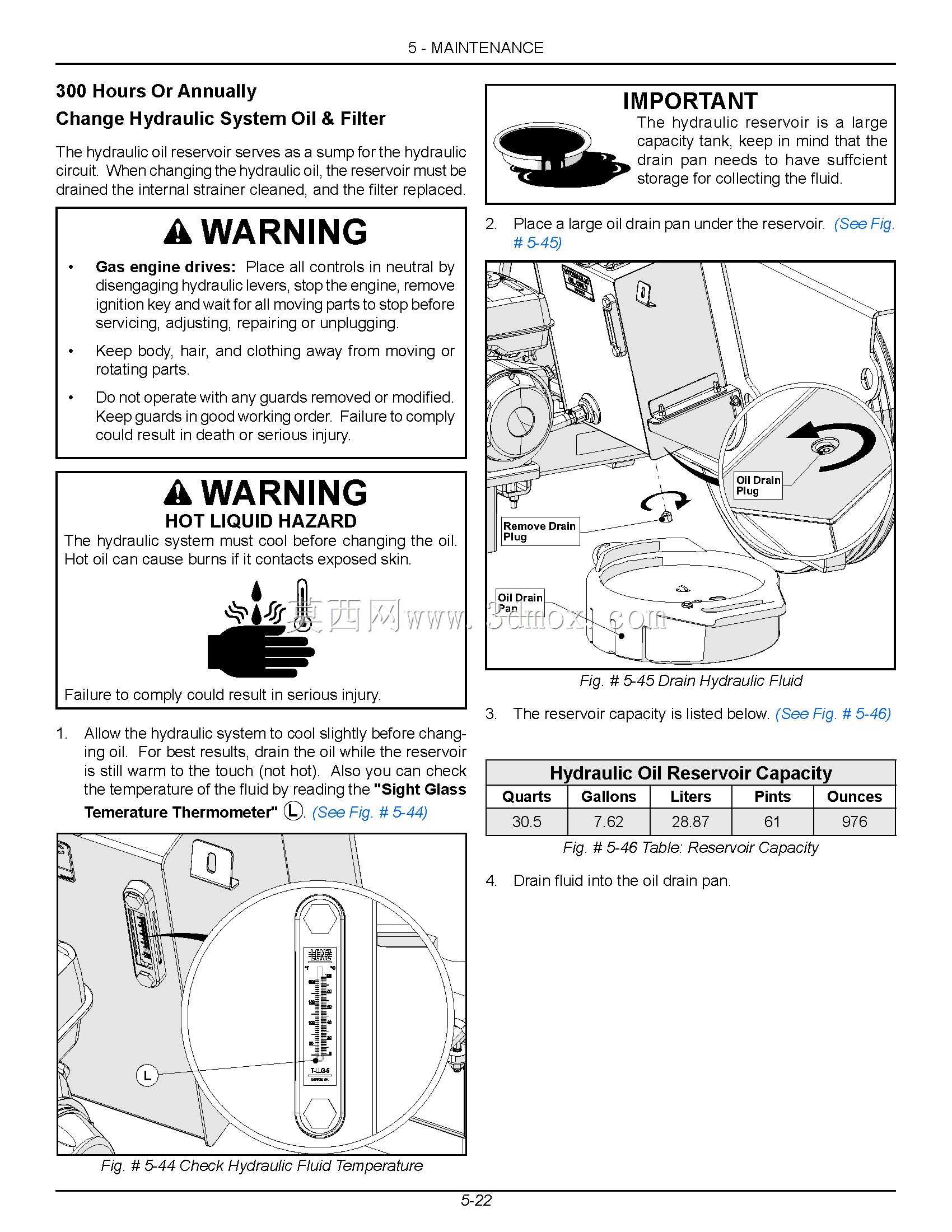

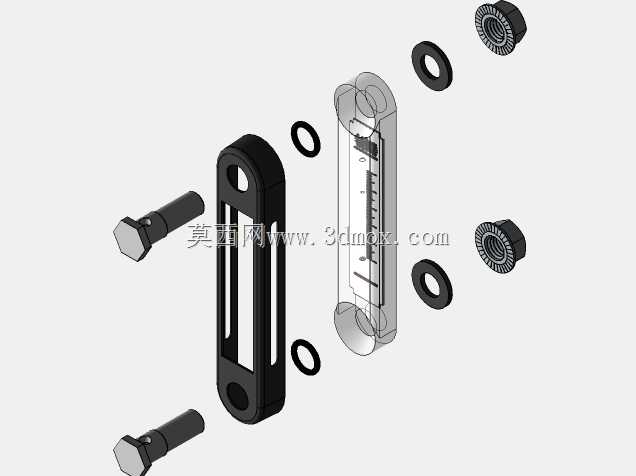

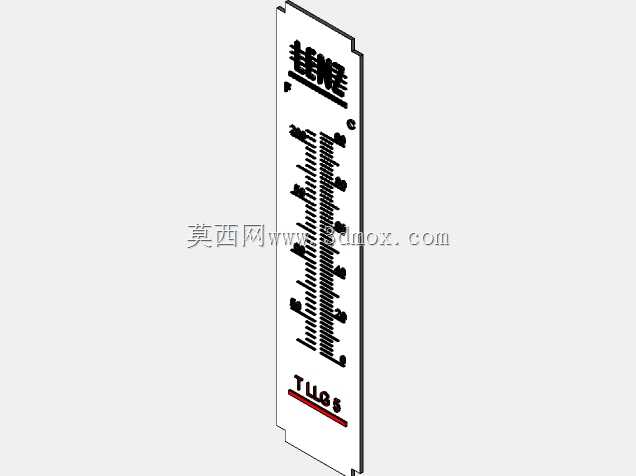

　　部分同系列产品还会在玻璃内侧印刷液位刻度与温度色标，可直接对照读取液位比例与油温范围，无需额外搭配检测工具。在液压系统的日常运维流程里，巡检人员每次开机前都会通过这类观测镜确认油位是否达标，避免开机后油泵空吸造成不可逆的磨损；设备运行过程中也可通过观测镜判断油液是否存在乳化、气泡过多等异常状态，提前发现系统进水、进气等潜在故障。这款观测镜的整体结构紧凑，没有多余的外露部件，抗振性能优异，可适配工程机械、农业机械这类存在持续振动的使用场景，不会因为长期振动出现松动、掉件、玻璃碎裂的问题；金属框架的表面做了防锈处理，可适应车间潮湿、油污的工作环境，长期使用不会出现锈蚀掉漆的问题。建模时对各个零件的装配关系做了完整还原，包括两端的锁紧螺母、密封垫片、防护压条、玻璃窗体、密封胶圈都做了独立建模，装配层级清晰，可直接用于液压油箱的整体装配干涉检查，也可作为选型参考用于设备的液压系统设计环节，帮助设计人员快速确定油箱侧壁的开孔位置、安装空间预留尺寸，避免后期装配时出现空间不足、观测视线被遮挡的问题。
