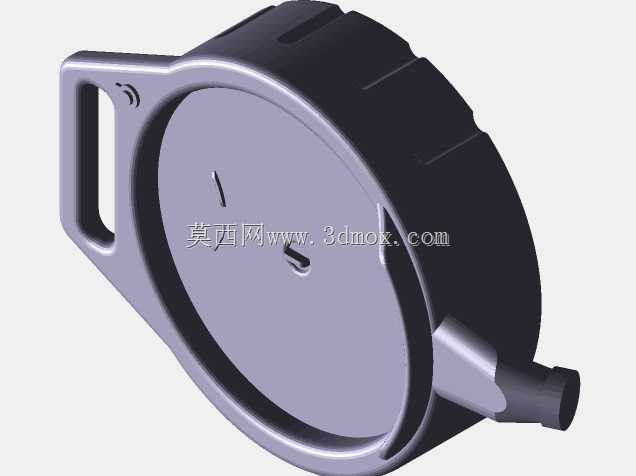

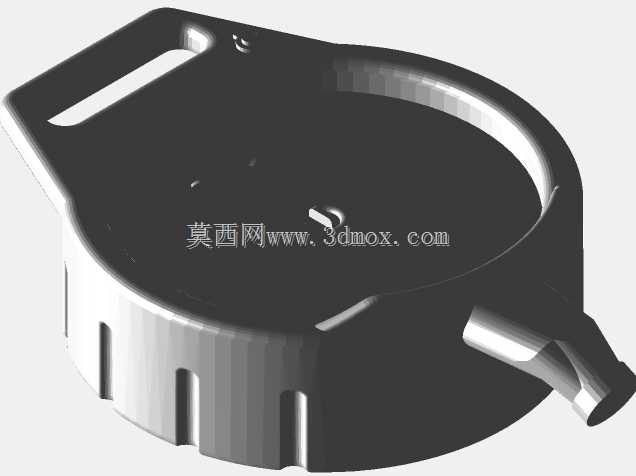

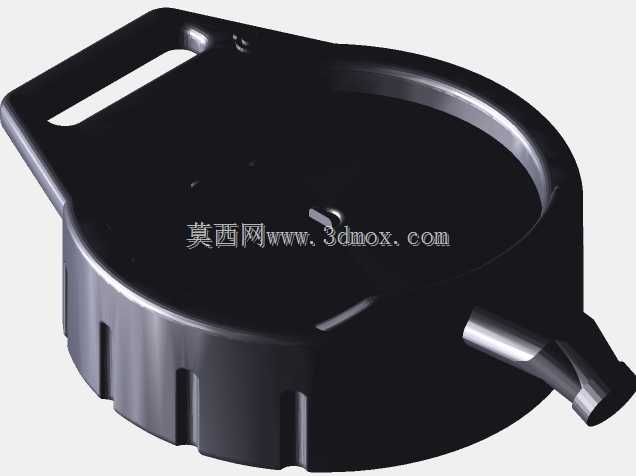

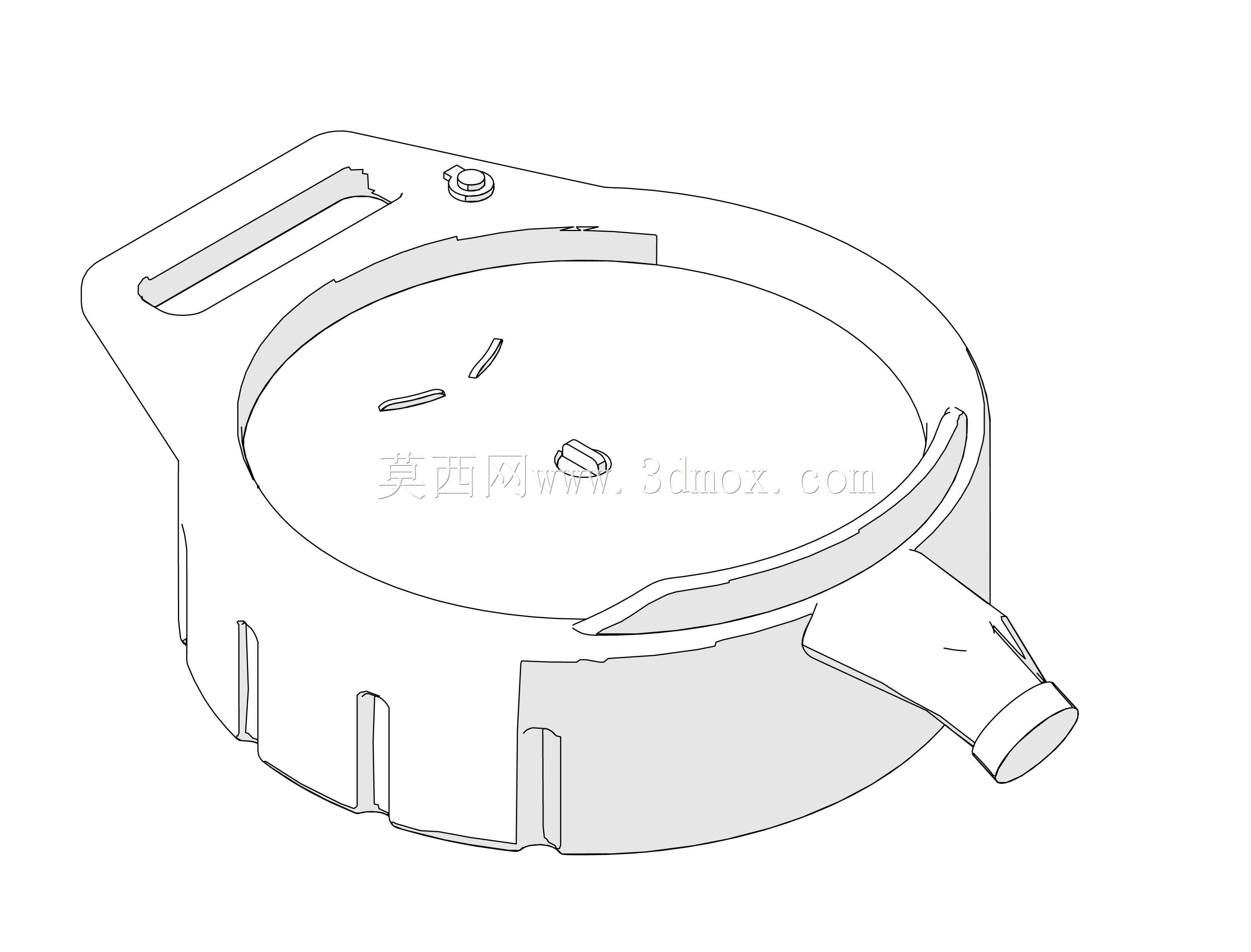

15qt车用变速器换油接油放油盘结构

　　在商用车乘用车辆维保、车间设备润滑维护场景中，接油类工装的实用性直接决定维保作业的效率与现场整洁度，这款适配15qt容量的放油盘，正是针对变速器换液、机油排放这类常规维保作业的实际痛点完成结构设计。日常维保作业里，维修人员排放旧油时经常遇到油液飞溅、接油容量不足、盘体移位泼洒的问题，这款放油盘在结构上首先做了环形围边的加高处理，围边高度经过实际作业验证，能够完全容纳油液流出时的冲击飞溅，不会出现旧油顺着盘体外沿流到地面的情况。盘体一侧延伸出的导流嘴做了收窄斜切处理，在排放完旧油需要转移废油到回收桶时，导流嘴的流道能够让油液形成稳定的柱状流，不会出现挂壁、散流的情况，避免转移过程中滴漏污染地面。盘体上的手持挂耳做了镂空长槽设计，

　　既可以在作业时方便单手提拿移动盘体，也能够在闲置时挂在工位侧边的挂架上，减少工位地面的占用，挂耳的厚度做了加强处理，满油状态下提拿不会出现形变断裂的问题。盘体内部的底部做了微斜的导油坡度，坡度最低点正对导流嘴的根部位置，当废油排放到盘内后，会顺着坡度自然流向导流嘴位置，在转移倾倒时不需要大幅度倾斜盘体就能完全排空内部残油，不会有旧油积存在盘底难以清理。盘体侧壁做了多道竖向的加强筋结构，这些加强筋一方面提升了盘体整体的结构刚性，当盘体放置在不太平整的车间地面时，不会因为局部受力出现侧倾翻倒的情况，另一方面竖向筋条也增加了侧壁的摩擦力，手上沾有机油时拿取盘体也不容易打滑脱手。从安装与使用边界来看，这款放油盘的整体外径适配多数乘用车辆、

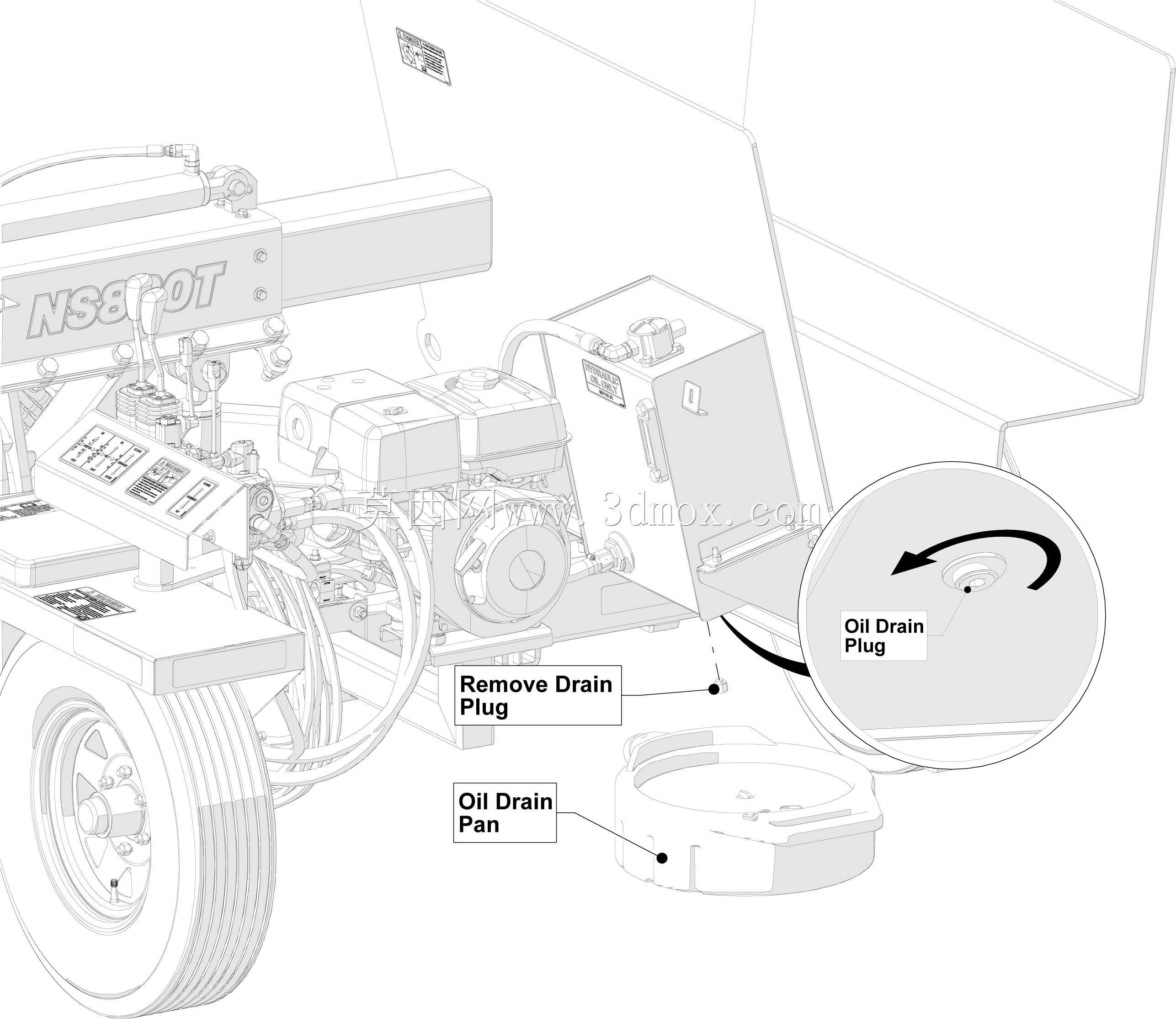

　　轻型商用车的油底壳、变速器放油螺栓下方的操作空间，不需要大幅度举升车辆就能将盘体放到放油位置，3-3/4加仑的额定容量能够完全承接一次变速器油更换、机油更换作业排出的全部旧油，不需要中途多次倒换盘体，减少作业中断的频次。在车间日常使用场景中，这款放油盘除了承接车辆排放的废油，也可以用于小型设备减速机、齿轮箱换油时的接油作业，盘体的边缘做了卷边处理，没有尖锐的毛刺，不会在拿取过程中划伤维修人员的手部。设计过程中没有多余的冗余结构，整体结构简洁，日常使用后清理残留油液也十分方便，没有容易积存油泥的死角结构，冲洗时水流能够直接冲过所有内壁面完成清洁。盘体底部的平面做了平整度处理，放置在水泥地面、工位举升机平台上都能够保持稳定，

　　不会因为地面轻微的凹凸出现晃动，避免油液晃出。针对变速器换油作业时油液温度较高的情况，盘体的壁厚做了合理匹配，短时间接触100摄氏度左右的热机油不会出现软化变形的问题，能够稳定承接高温排出的旧油，不会因为盘体受热变形导致放置不稳。手持挂耳的位置做了重心匹配设计，满油状态下提拿挂耳位置时，盘体能够保持自然水平，不会出现一侧倾斜导致油液从围边溢出的情况，单人即可完成接油、转移、倾倒的全流程操作，不需要额外的辅助人员配合，能够有效提升维保工位的作业效率，减少废油滴漏造成的地面清洁工作量，也能避免废油污染车间地面带来的安全隐患。
