履带式滑移后反铲作业装置结构设计

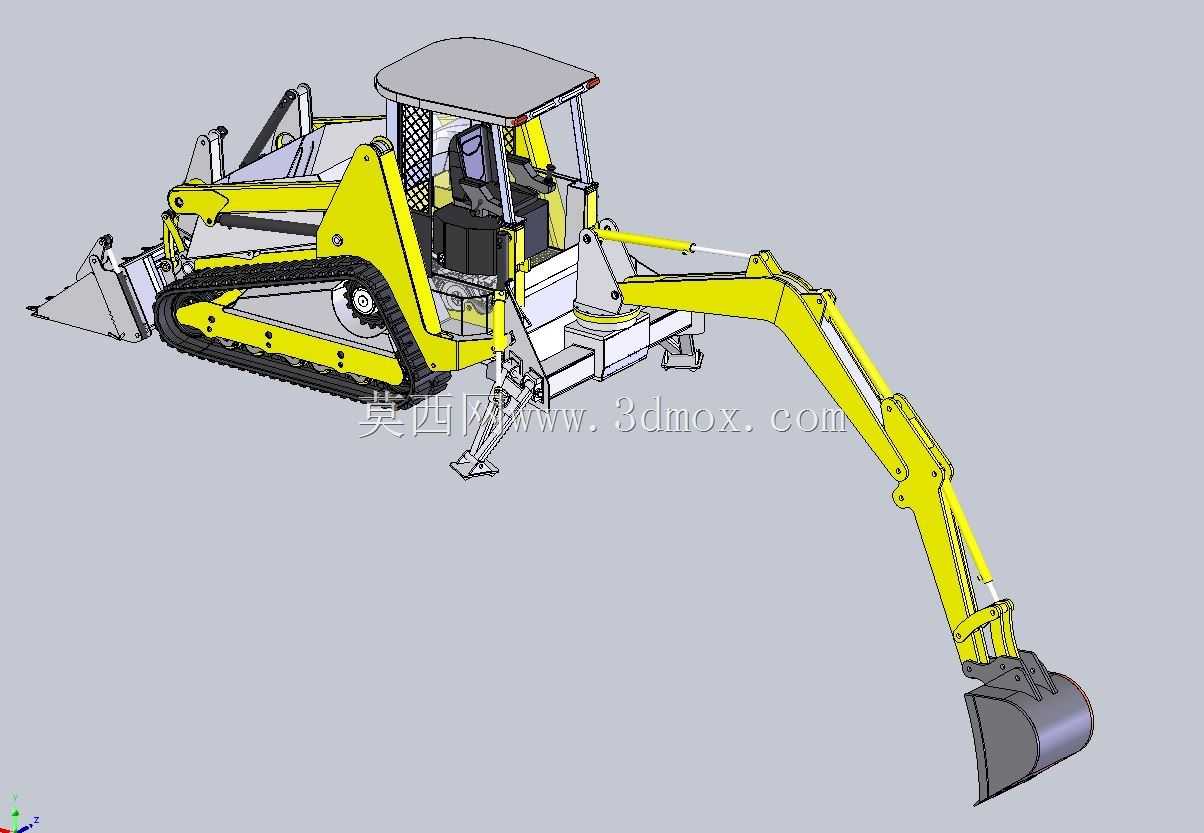

　　在狭小场地的土方作业场景里，常规挖掘设备往往受转向半径限制难以施展，这类履带式滑移后反铲装置，正是为适配狭窄工况下的挖掘、清整作业需求开发的配套作业结构。不同于常规滑移装载机仅搭载前端铲装属具的配置，这套结构在滑移主机的后部加装了完整的反铲作业臂，让设备同时具备前端铲装推移、后端挖掘作业的能力，无需额外更换属具就能完成管沟开挖、边角土方清理、小型基坑作业等多类任务，尤其适合市政管线抢修、厂区内部狭小区域施工、农用水渠修整这类作业空间受限的场景，单台设备就能覆盖原本需要小型挖掘机和滑移装载机配合完成的工序，减少现场设备调度的成本。

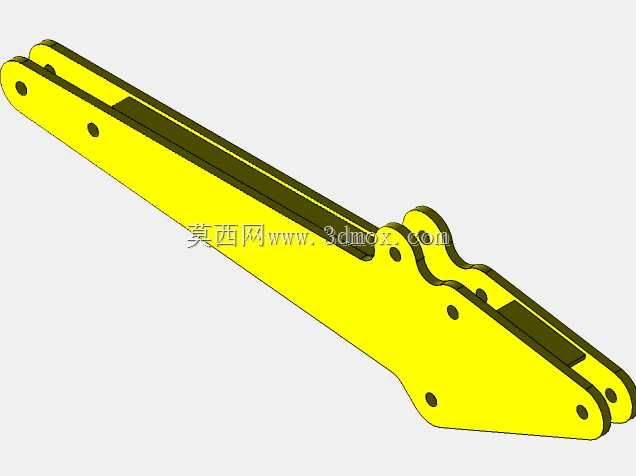

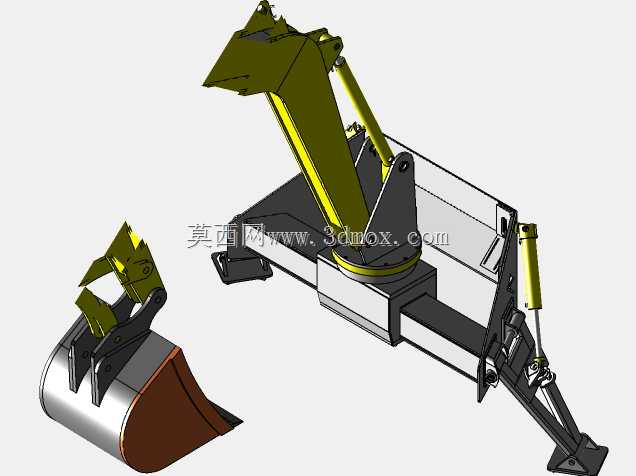

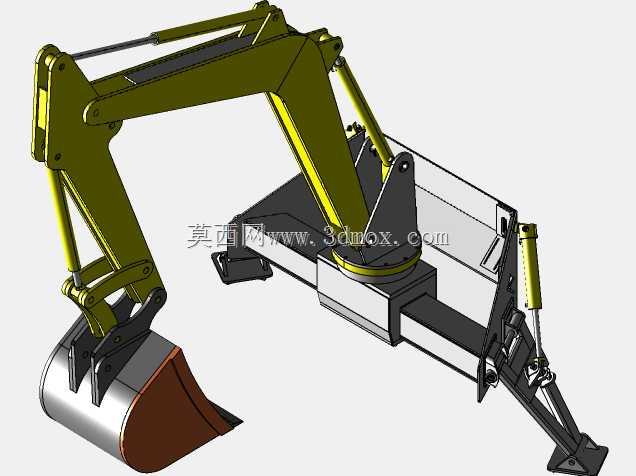

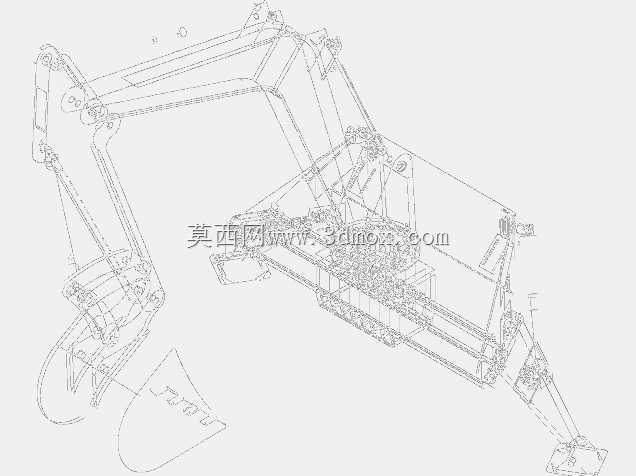

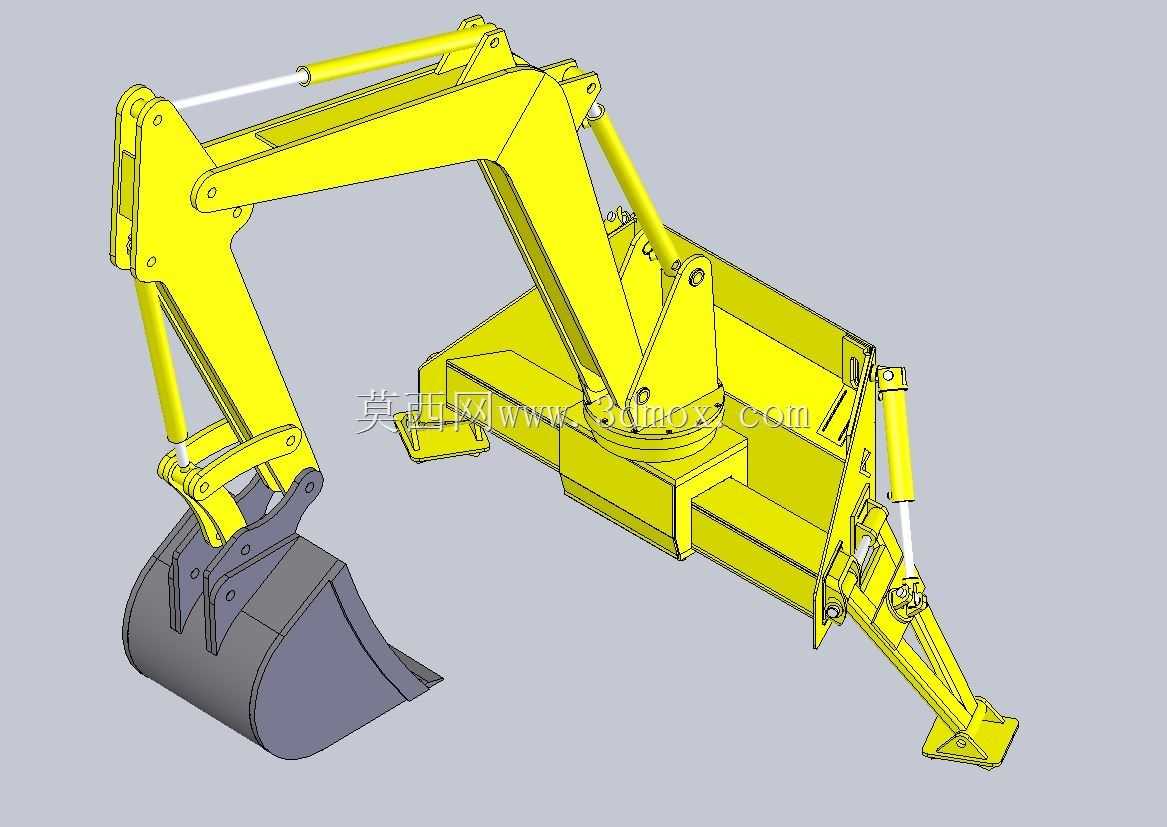

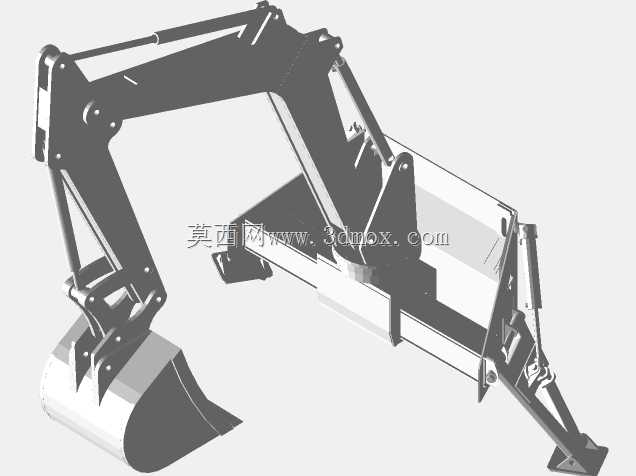

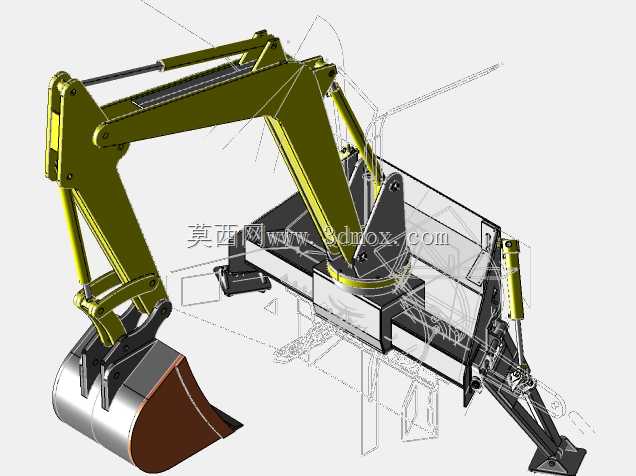

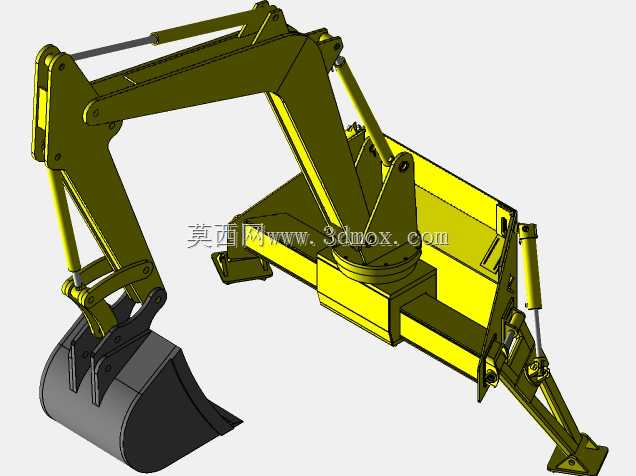

　　从功能特性来看，这套反铲装置依托滑移主机本身的履带行走结构，接地比压小，在松软泥泞的场地也能稳定作业，不会出现轮式设备陷车的问题。反铲作业臂采用多段铰接的结构设计，各节臂之间通过液压油缸驱动摆转，能够实现斗杆的收放、动臂的升降以及铲斗的回转切削动作，挖掘作业时的切削力通过臂架结构直接传递到主机底盘，配合滑移主机本身的重量平衡挖掘反力，作业时不需要额外设置支腿就能保证整机稳定性，省去了支腿收放的操作步骤，设备转场移动时可以直接将反铲臂收折贴靠在主机后部，不会超出整机的宽度边界，满足狭窄通道通行的尺寸要求。

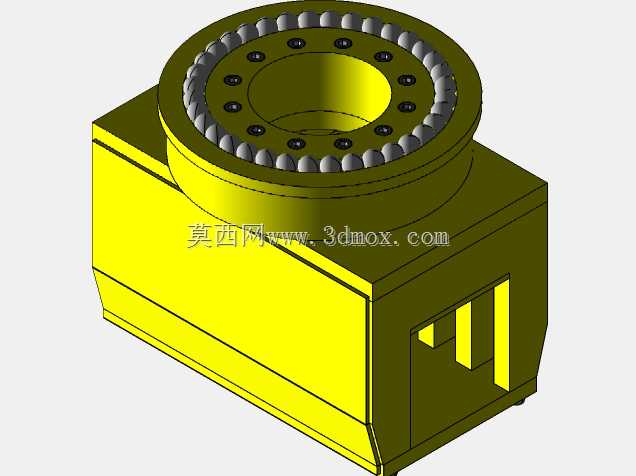

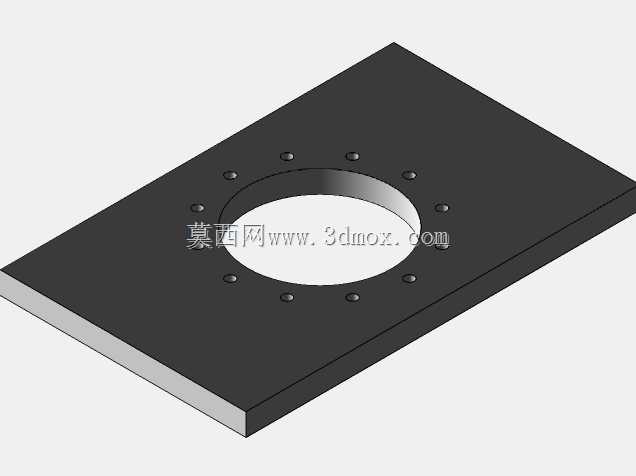

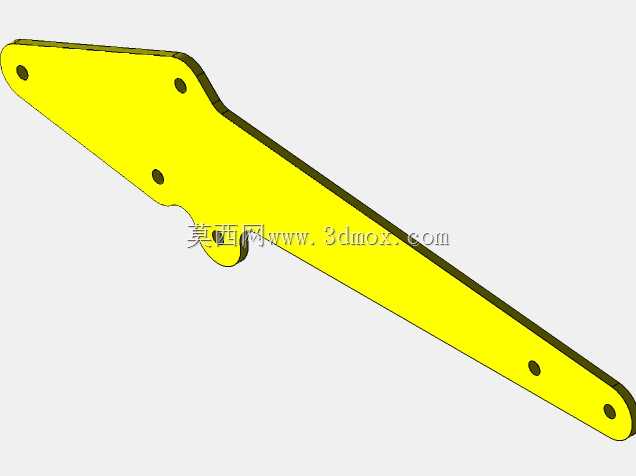

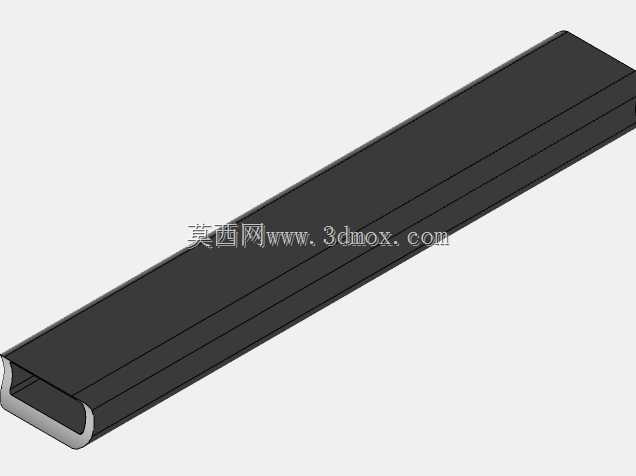

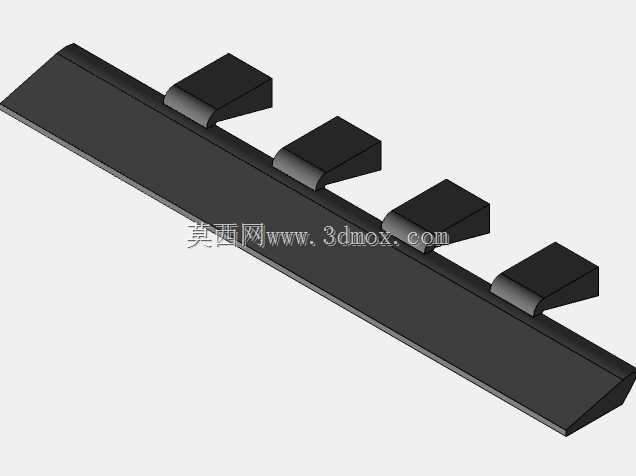

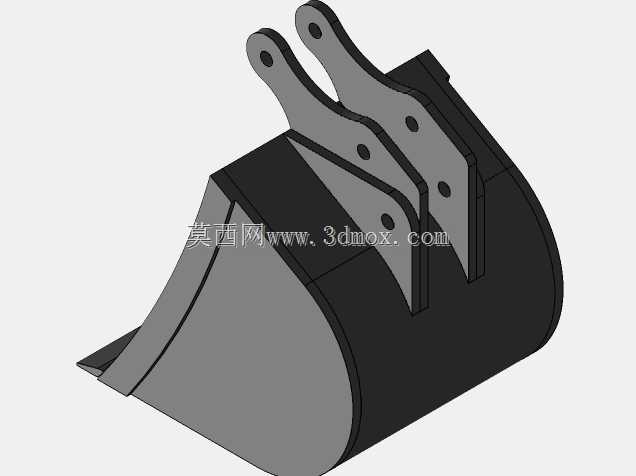

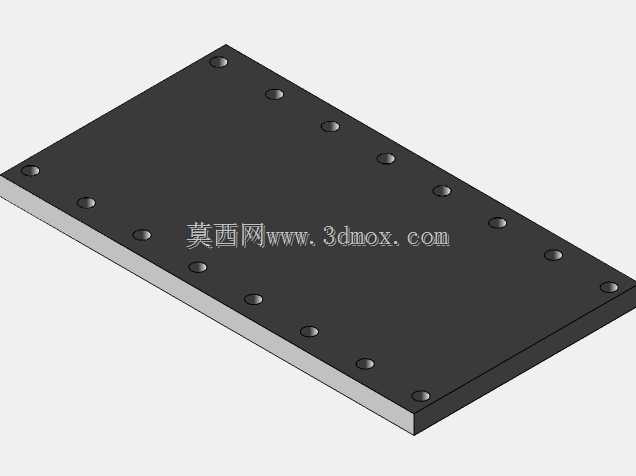

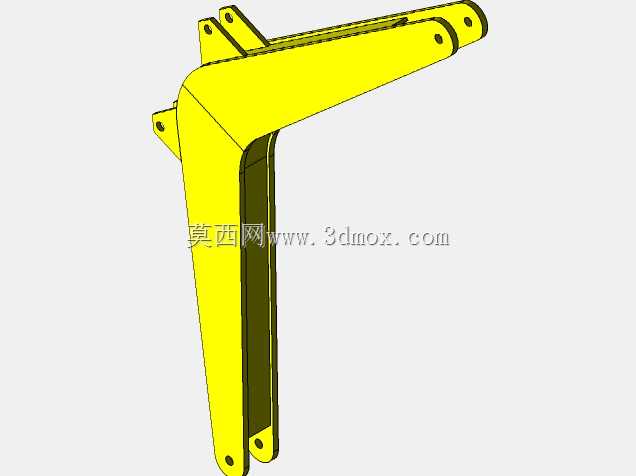

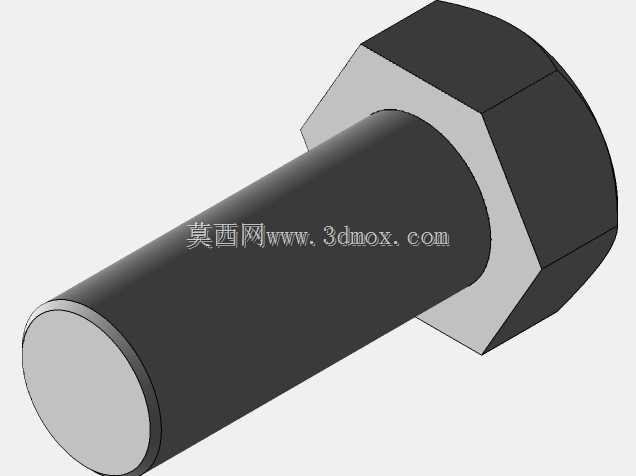

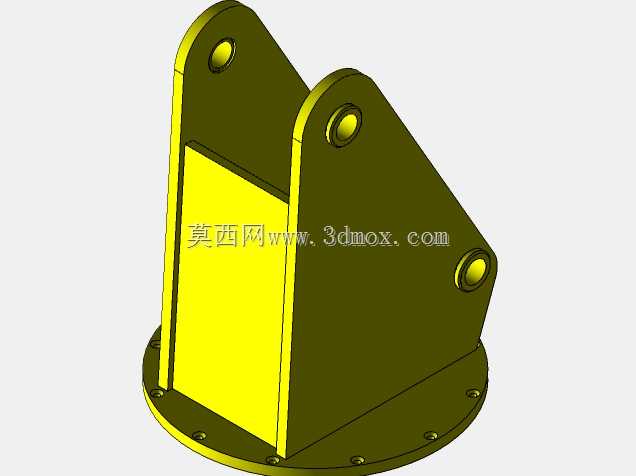

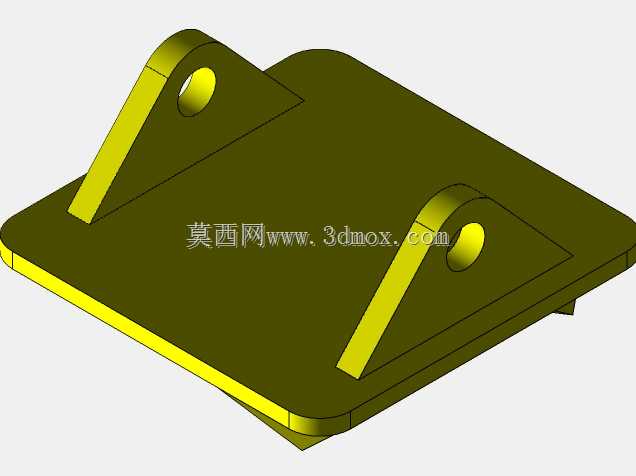

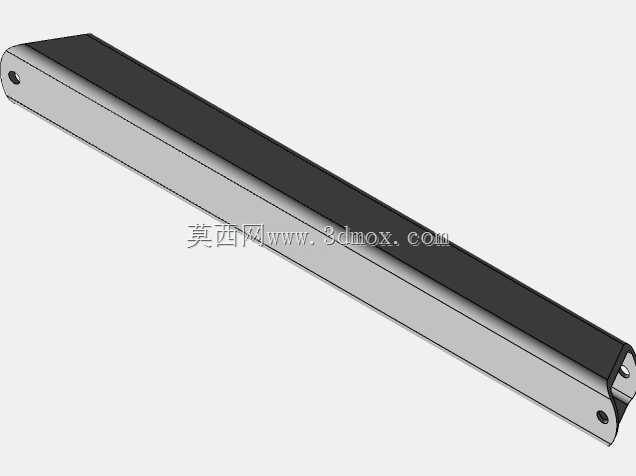

　　设计思路上，这套结构优先考虑了与滑移主机的安装适配性，反铲装置的连接基座直接匹配滑移主机后部的安装接口，不需要对主机的原有底盘结构做大幅改动，安装时通过螺栓组将基座与底盘后部的连接位固定，液压管路直接对接主机的辅助液压输出端口，不需要额外加装独立的液压动力单元，最大限度降低了属具加装的改造成本。臂架的结构采用箱型焊接结构，在保证结构强度的前提下尽可能控制臂架自重，避免后部加装装置过重导致主机前后配重失衡，影响前端铲装作业时的稳定性。铲斗的切削刃采用耐磨钢材质设计，针对土方作业的磨损特性做了加厚处理，斗型设计兼顾了挖掘时的入土性能和卸土时的流畅性，斗容匹配滑移主机的液压输出功率，不会出现动力不足导致挖掘无力的问题。

　　从安装边界和尺寸控制来看，整套反铲装置收折状态下，横向宽度不超过履带底盘的外侧宽度，保证设备在宽度1.2米左右的狭窄通道内能够正常通行，不会出现臂架突出剐蹭两侧障碍物的问题；纵向尺寸上，收折后的反铲臂末端不会超出主机尾部过多，设备转向时的尾部回转半径控制在极小范围内，在贴墙作业或者靠近固定设施施工时，不需要预留过大的回转安全距离。作业状态下，动臂的最大下挖深度能够满足常规1.5米以内的管沟开挖需求，最大卸料高度可以匹配小型自卸运输车的货厢高度，挖掘后的土方可以直接通过铲斗回转卸到旁边的运输设备上，不需要二次倒运。操作逻辑上，反铲装置的控制手柄集成在主机后部的操作位，作业人员可以站在主机后部直接操作反铲动作，视野能够直接覆盖铲斗的作业点位，不需要借助额外的视野辅助装置就能精准控制铲斗的切削位置，降低操作的视觉误差。

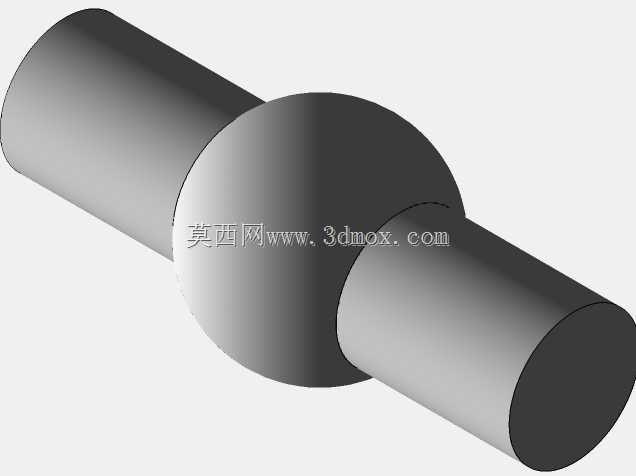

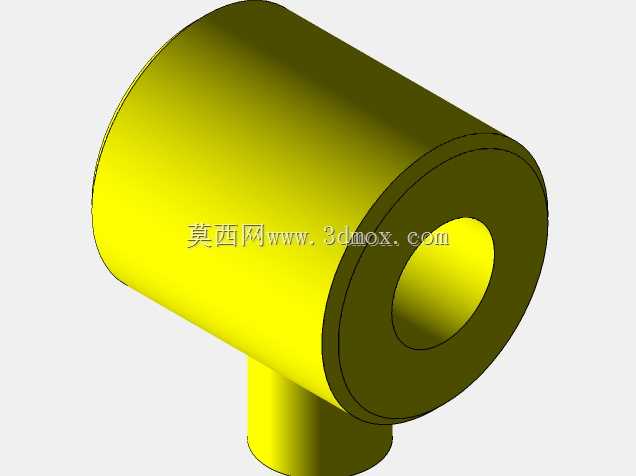

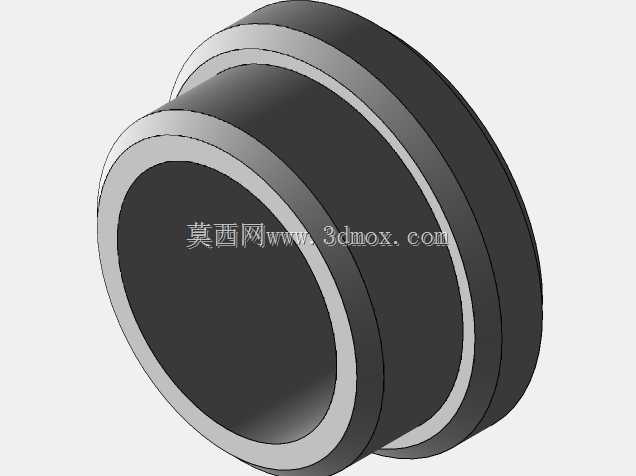

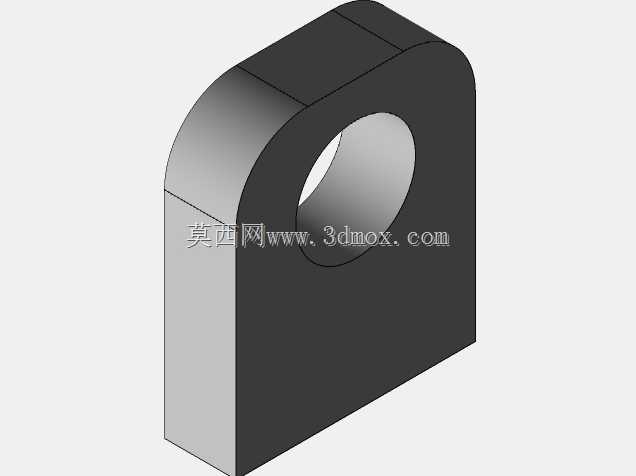

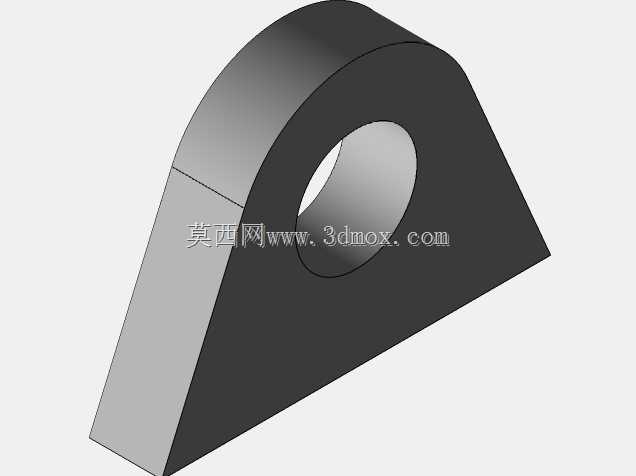

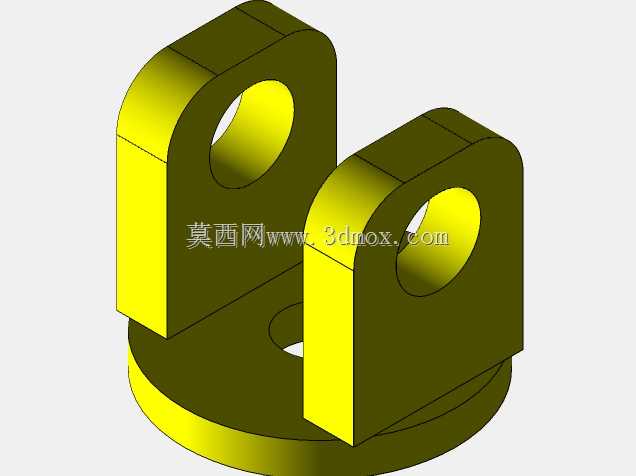

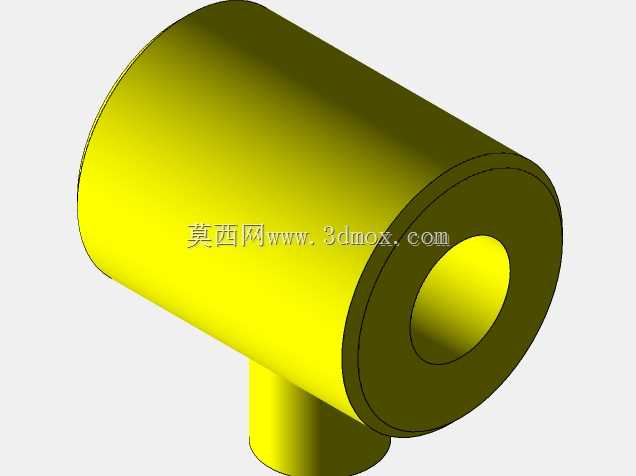

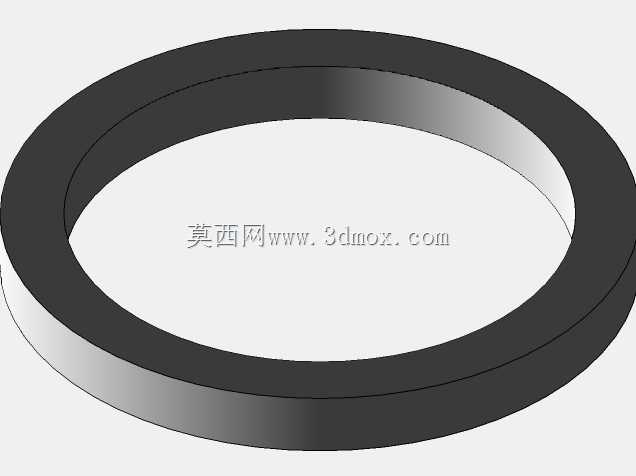

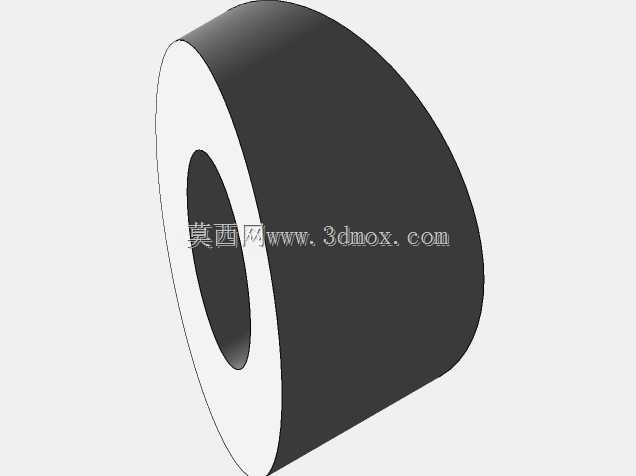

　　在结构细节处理上，各铰接点都采用了密封式的销轴衬套结构，能够阻挡作业过程中的泥沙进入铰接缝隙，减少铰接部位的磨损，延长结构的维护周期；液压管路沿臂架内侧布置，通过管卡固定，避免作业过程中臂架摆转时管路与周边结构发生剐蹭破损，同时管路的弯曲半径都符合液压系统的设计规范，不会出现管路折堵导致液压油流通不畅的问题。履带部分的防护结构在原有滑移主机的基础上做了局部加强，避免挖掘作业时飞溅的石块砸伤履带的液压管路，后部的驾驶室防护网也做了延伸，能够阻挡反铲作业时向后飞溅的土方碎屑，保护作业人员的操作安全。这套结构的设计没有追求过大的作业参数，而是完全围绕滑移设备本身的动力、尺寸、配重特性做匹配，保证加装之后设备的原有滑移转向、前端铲装功能不受影响，同时拓展了后端挖掘的作业能力，让小型滑移设备的作业场景覆盖范围得到明显提升，对于小型施工队来说，不需要额外采购专用小型挖掘机，仅通过加装这套反铲装置就能完成多类作业任务，设备的利用率能够得到大幅提升。
