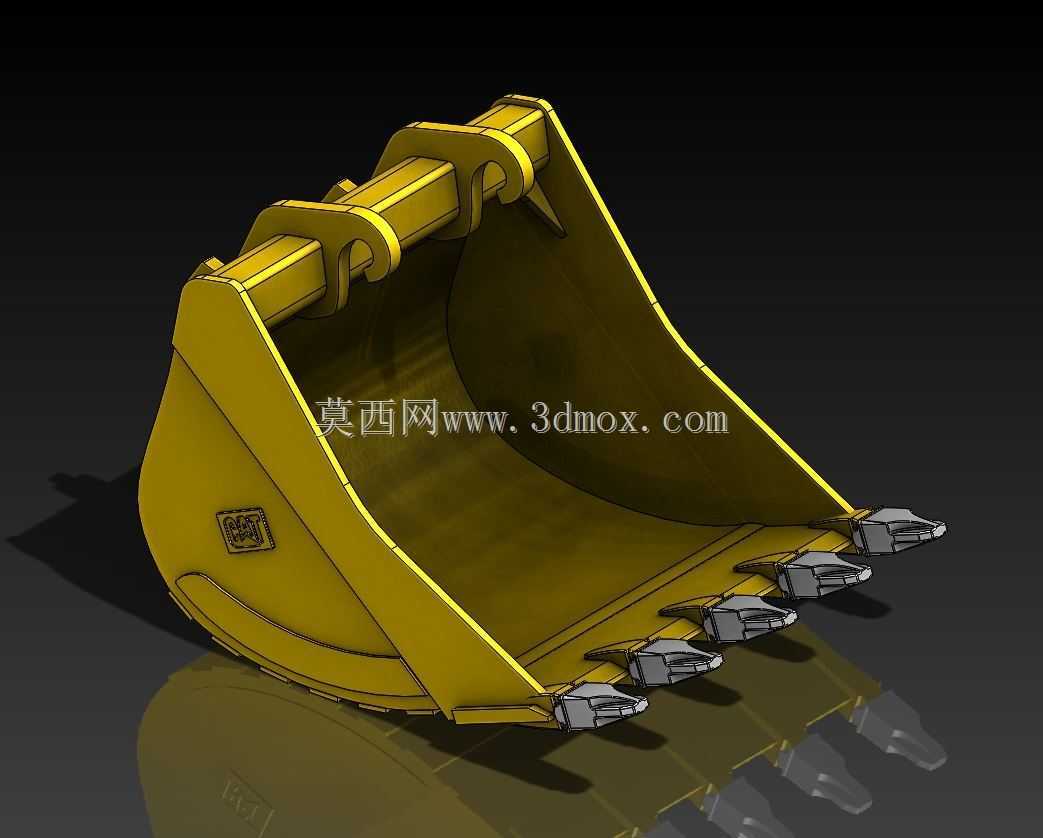

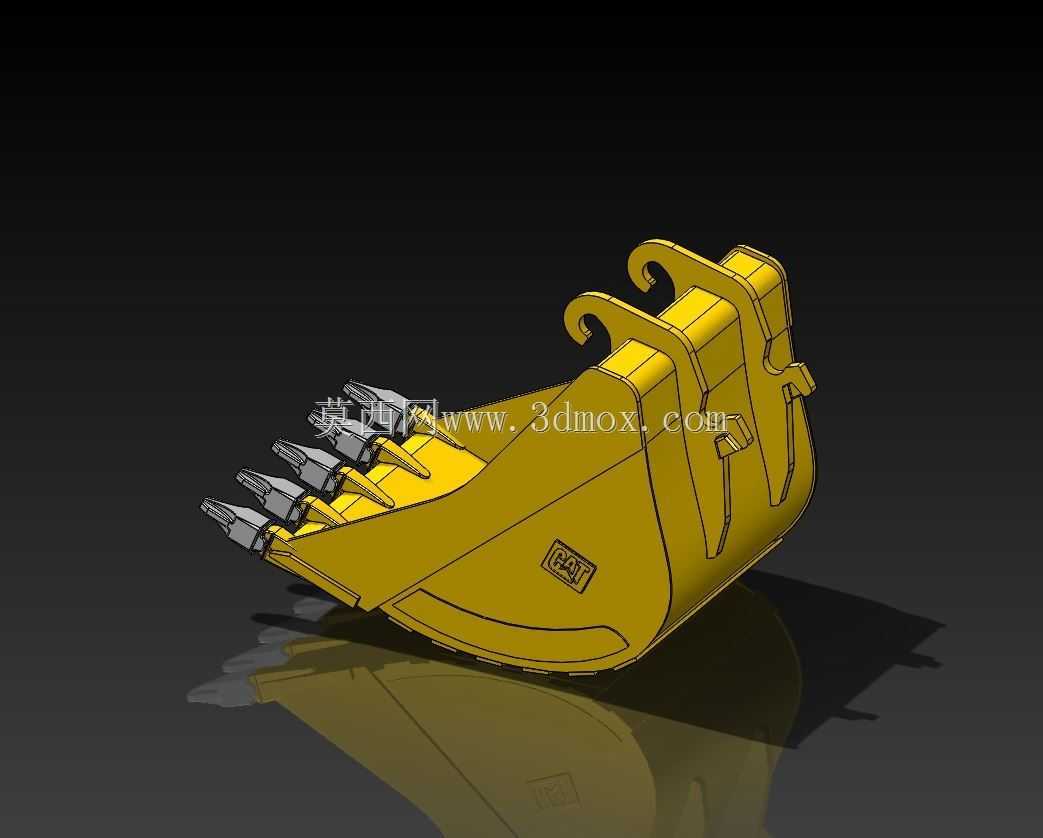

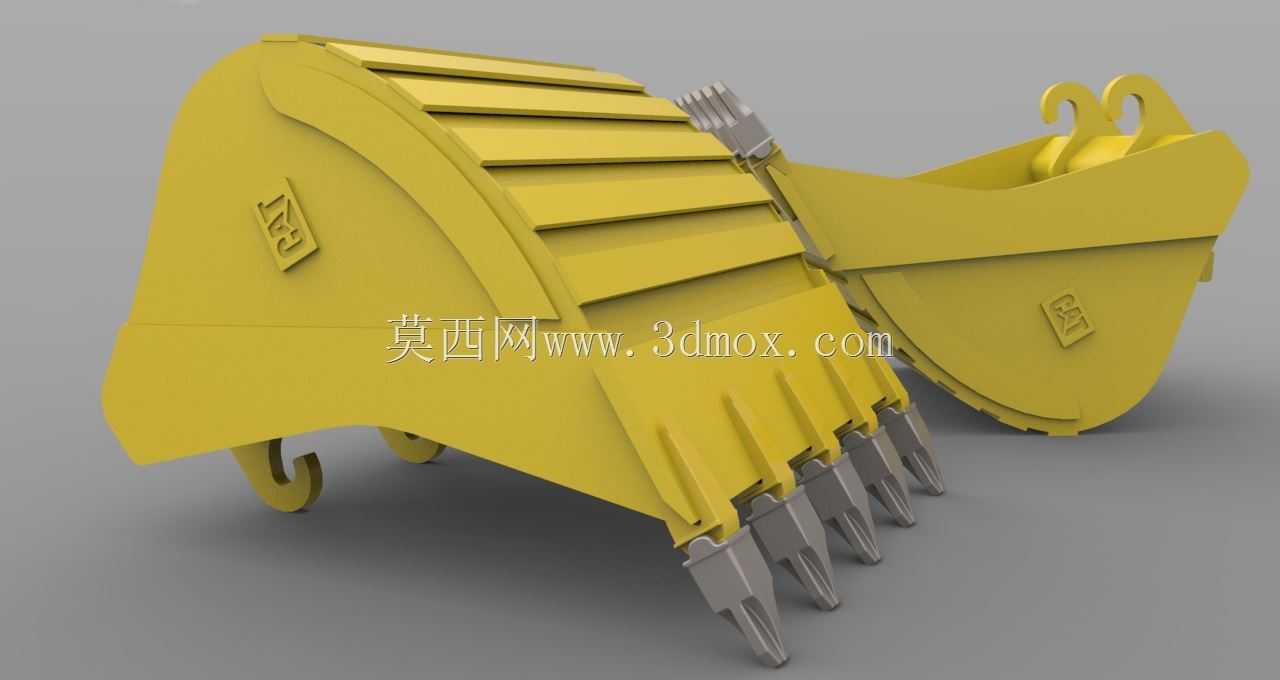

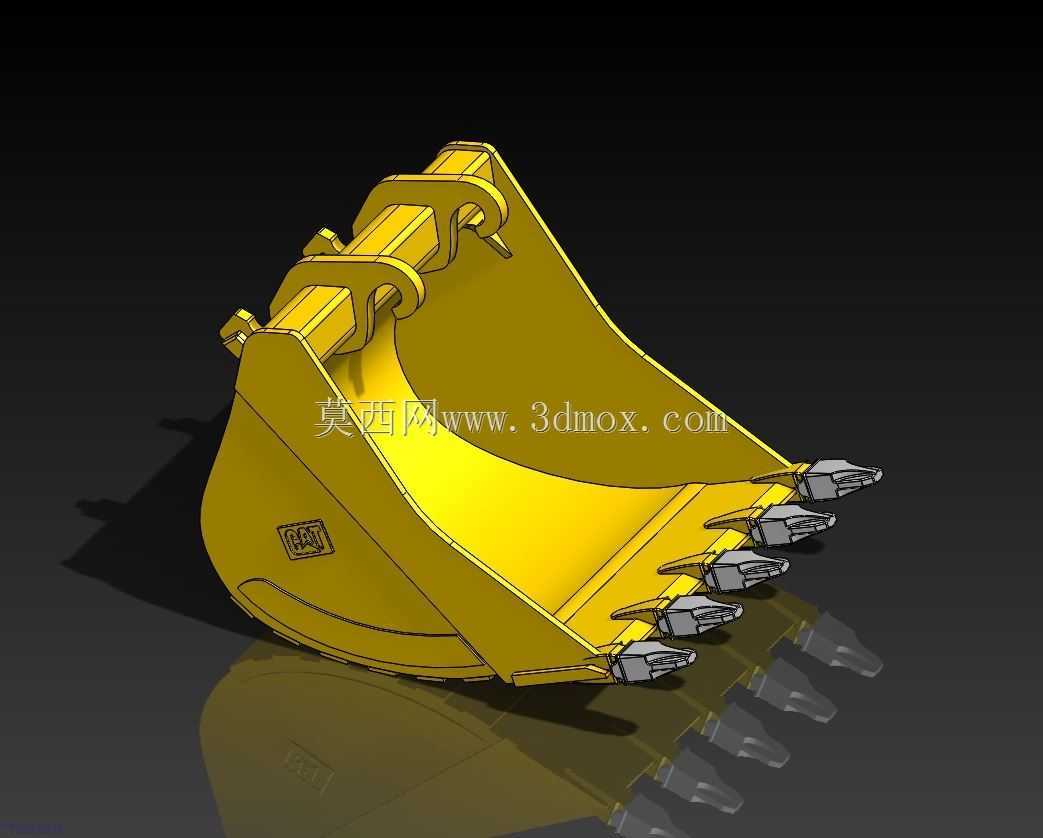

CAT336E挖掘机1.88方岩石铲斗结构设计

　　这款适配CAT336E机型的铲斗，额定斗容1.88立方米，切削刃口宽度1500mm，配套CW-45S快换接头接口，主要面向矿山剥离、硬土开挖、碎石装载这类重载作业场景，区别于普通土方斗的轻量化设计，整体结构做了针对性的抗冲击强化。从实际工况出发，铲斗的弧形斗底采用了变曲率设计，靠近切削刃的区段曲率更大，能减少插入料堆时的阻力，斗后部曲率放缓则可以提升物料充盈率，避免举升过程中物料撒漏，作业时收斗动作的流畅度也能得到保障，不会出现物料卡滞在斗内的情况。斗齿部分采用了分体式可更换结构，五个斗齿座直接焊接在斗唇的加强基体上，斗齿与齿座通过销钉固定，现场作业时如果出现斗齿磨损或者断裂，不需要整体更换斗唇，只用拔出销钉替换单个斗齿即可，

　　大幅降低现场维护的时间成本，斗齿的外形做了楔形优化，插入密实料堆时能有效劈裂物料，减少整机的切入阻力，降低液压系统的负载。斗侧的加强筋从耳板位置一直延伸到侧刃底部，侧刃采用了加厚的耐磨钢板材质，作业时如果需要用侧边刮平作业面、或者撬动大块岩石，侧部结构不会轻易出现变形开裂的问题，斗底外侧额外焊接了两道纵向耐磨护板，在接触碎石、硬岩工作面时，避免斗底母材直接被磨料磨损，延长铲斗的整体使用寿命。安装端的两个铰接耳板采用了整体锻造后加工的工艺，耳板的孔位同轴度严格控制在公差范围内，和CW-45S快换接头匹配时，不会出现铰接卡滞、间隙过大晃荡的问题，耳板和斗体的连接位置做了大圆弧过渡焊接，避免应力集中导致焊缝开裂，

　　毕竟重载作业时铰接位置是载荷传递的核心区域，一旦出现焊缝开裂会直接导致铲斗脱落的安全事故。设计过程中充分考虑了不同作业场景的适配性，斗口的切削刃采用了可更换的双金属耐磨刃板，当刃口磨损到极限程度时，可以直接拆卸螺栓更换刃板，不需要对斗体进行堆焊修复，对于长期在磨料工况下作业的设备来说，这种结构能大幅减少停机维护的时间。斗体内部的圆弧过渡位置没有突兀的棱角，物料倾倒时可以顺着弧面快速滑出，不会出现湿黏土、碎石粘附在斗内死角的情况，尤其是在雨季作业或者装卸黏性土壤时，能有效减少斗内余料，提升单次作业的实际装载效率。从安装边界来看，这款铲斗的铰接孔间距、耳板厚度、斗体回转半径都严格匹配CAT336E机型的动臂斗杆参数，

　　安装后不会出现收斗时碰撞斗杆、举升时和动臂干涉的问题，和快换接头连接后，整个工作装置的运动轨迹和原厂铲斗保持一致，操作人员不需要重新适应操作手感，作业精度不会受到影响。整体结构的重量分配也做了优化，在保证结构强度满足重载作业要求的前提下，尽可能减少不必要的冗余重量，避免整机前端负载过大导致的倾翻力矩超标，同时也能减少液压系统的无效负载，降低作业时的燃油消耗。在矿山作业场景下，这款铲斗可以应对粒径不超过斗口宽度三分之一的碎石、风化岩装载作业，配合挖掘机的斗杆挖掘力，能轻松切入压实的矿料堆，不会出现斗体变形、斗齿脱落的问题；在土方作业场景下，较大的斗容可以保证单次装载量，提升装车效率，弧形斗底的设计也能减少平整作业面时的阻力，让场地平整作业更顺畅。
