08规格MJ端液压软管压接接头结构

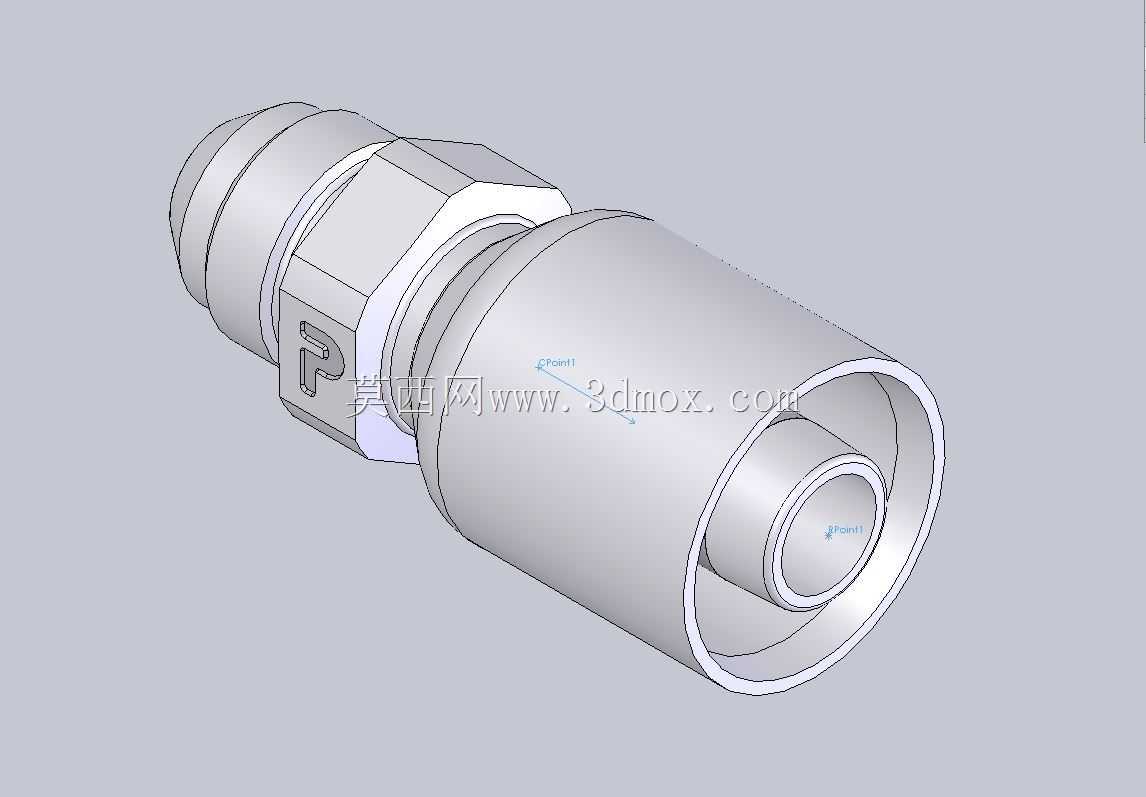

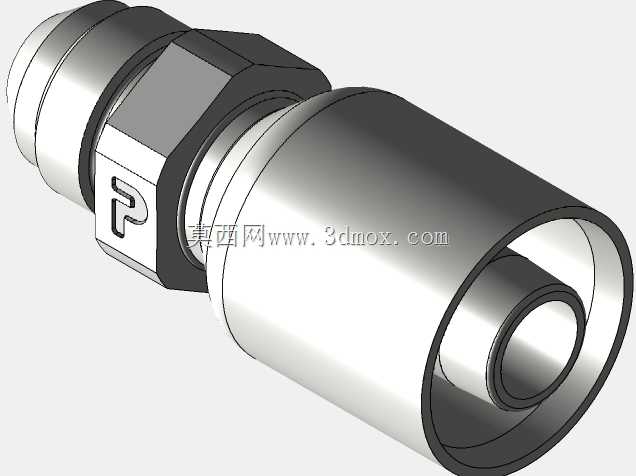

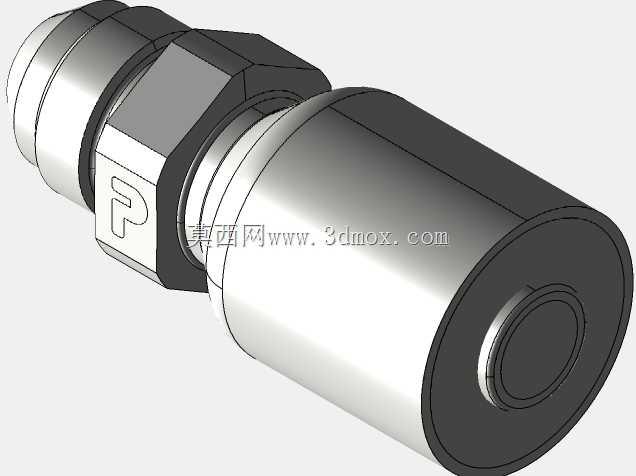

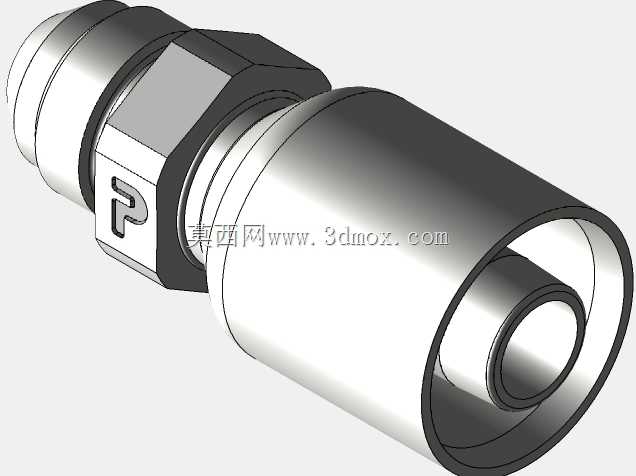

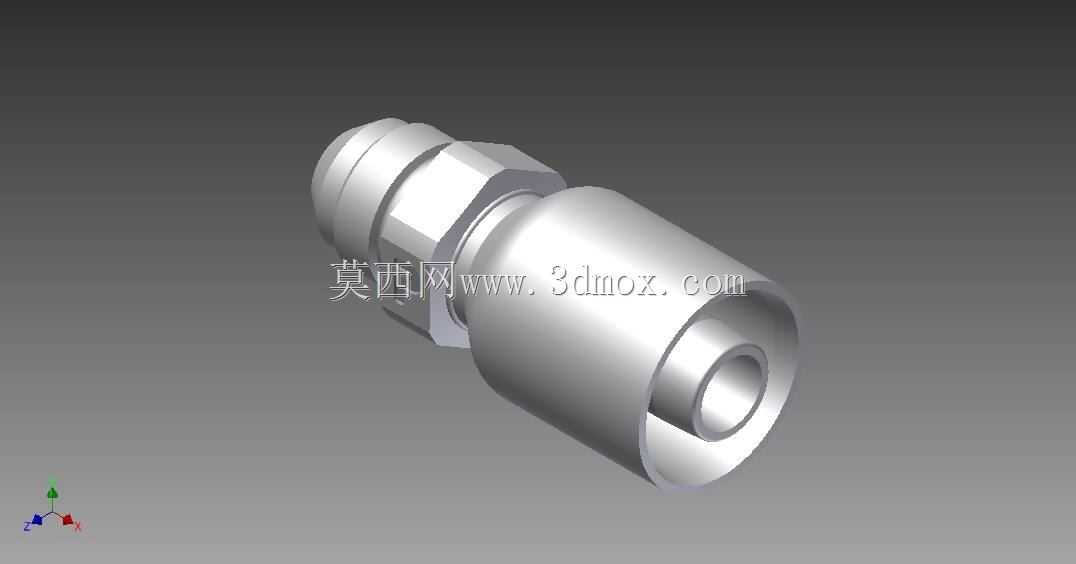

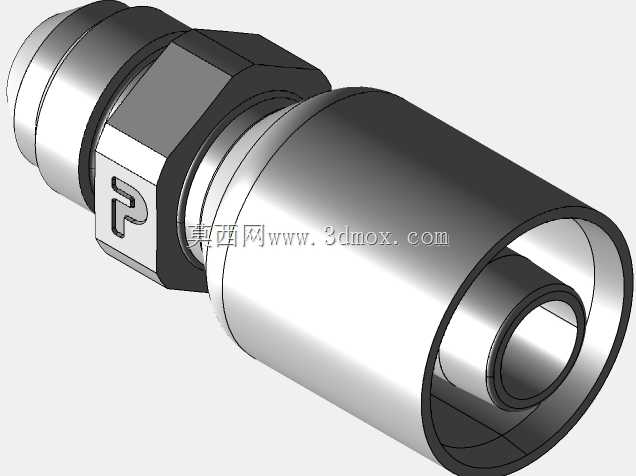

　　在液压系统的管路布设场景里，软管接头是连接硬管管路、阀组接口与执行元件的核心过渡零件，这类压接式接头主要适配中高压液压回路的柔性连接需求，常见于工程机械液压管路、工业设备液压站、机床液压系统的管线排布环节，用来抵消管路装配误差、吸收设备运行产生的振动，避免硬接位置出现应力集中导致的渗漏或断裂。这款接头一端为MJ外螺纹连接端，采用标准美制航空航天螺纹牙型，密封锥面角度匹配行业通用的硬管或阀块接口密封要求，装配时通过螺纹旋合压紧锥面实现金属硬密封，无需额外加装密封垫片即可耐受高压工况下的介质冲击，适合矿物液压油、乳化液等常规液压介质的输送场景。另一端为软管压接端，采用套筒式结构设计，

　　压接作业时将剥好外胶层的液压软管插入套筒与芯杆之间的环形间隙，通过扣压机将套筒沿径向均匀压合变形，使套筒内壁的咬合齿嵌入软管外胶层与钢丝增强层，芯杆外壁的环形槽与软管内胶层紧密贴合，形成可靠的轴向抗拉脱与径向密封结构，能承受系统额定压力下的脉冲冲击，避免软管在高压工况下拔脱或渗漏。建模过程中，在接头芯杆的内流道位置做了平滑过渡处理，避免流道截面突变造成的介质紊流与压力损失，同时在软管连接端预留了符合布线规范的C点与管线参考点，方便在三维装配环境中直接进行软管自动布线，减少管路设计阶段的重复调整工作量。从安装边界来看，MJ螺纹端的对边尺寸符合标准扳手操作空间要求，旋合长度满足不同壁厚阀块的安装深度需求，

　　压接端的套筒外径尺寸匹配对应规格软管的扣压模具参数，压接完成后的接头整体外径不会与周边管线、结构件产生干涉，接头整体的同轴度公差控制在合理范围内，避免压接后软管出现偏斜导致的附加弯曲应力。在实际选型应用中，这类接头需要匹配对应通径、对应压力等级的钢丝增强液压软管，压接前需要严格控制软管的剥胶长度，剥胶过程不能损伤钢丝增强层，扣压时的扣压量需要根据软管的壁厚、钢丝层硬度做对应调整，保证扣压后的接头既不会因为扣压量过小导致拔脱，也不会因为扣压量过大压裂芯杆或损伤软管内胶层。接头外露的六角部位做了倒角处理，避免装配时划伤操作人员或周边软管，表面采用常见的镀锌钝化处理，具备基础的防锈能力，适合常规工业环境下的长期使用，

　　在有腐蚀介质的特殊工况中也可以更换为不锈钢材质的同结构接头，适配不同的应用环境需求。在三维管路设计环节，这类带预设布线点的接头模型可以直接调用，装配到对应阀块或硬管接口后，软件可以自动识别布线参考点，快速生成符合最小弯曲半径要求的软管路径，大幅提升液压管路的三维设计效率，减少后期现场装配时的管线干涉问题。
