钣金插入弯折成型金属板构件

　　这类带插入弯头结构的金属薄板构件，在低压电气柜柜体拼装、小型设备外罩组装、通风管路接驳场景中应用十分广泛，日常做结构设计时，经常会碰到需要将两块薄板通过弯折咬合实现无紧固件拼接的需求，这时候插入弯头的结构形式就能很好替代焊接、螺丝锁附的连接方式，减少装配工序同时提升拼接处的外观平整度。

　　从实际使用的角度看，这种插入弯头的核心作用是实现相邻金属板件的快速定位与咬合固定，不需要额外在板件上预打安装孔，也不需要在拼接面做焊接打磨处理，装配时只需要将对应板件的弯折边对准插入槽位，轻轻按压到位就能实现板件之间的垂直拼接，拼接完成后板件之间的相对位移会被弯头的弯折边完全限制，不会出现横向窜动或者上下脱开的问题，在一些需要经常拆装维护的设备外罩上，这种结构比永久焊接的结构适用性更强，后期维护拆卸时只需要撬动弯折边就能分离板件，不会对基材造成不可逆的损伤。

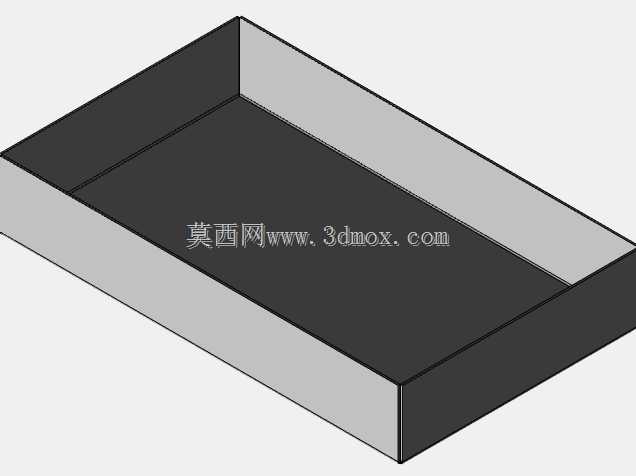

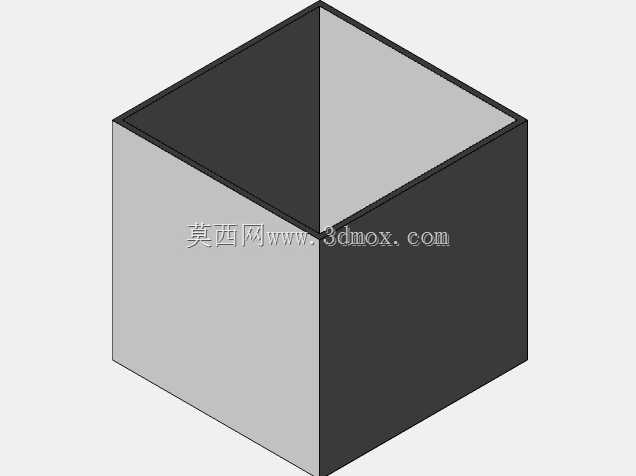

　　做这类结构的三维设计时，首先要明确所用板材的实际厚度，不同厚度的冷轧钢板、镀锌板对应的弯折回弹量差异很大，比如常用的0.8mm、1.0mm厚度的薄板，弯折内R角一般取0.2到0.3倍板厚，插入槽的间隙要预留0.1到0.15mm的装配余量，间隙太小会导致装配时插装阻力过大，甚至刮掉板件表面的喷塑或镀锌层，间隙太大则会导致拼接后板件之间存在旷量，组装完成后外罩会出现晃动异响。设计插入弯头的咬合边长度时，要结合板件的整体尺寸来定，小型外罩的咬合边长度一般取8到12mm就足够满足连接强度要求，如果是尺寸超过1米的大型柜体板件，咬合边长度要加到15到20mm，同时每隔150到200mm要增加一个定位卡点，进一步提升拼接后的整体刚性。

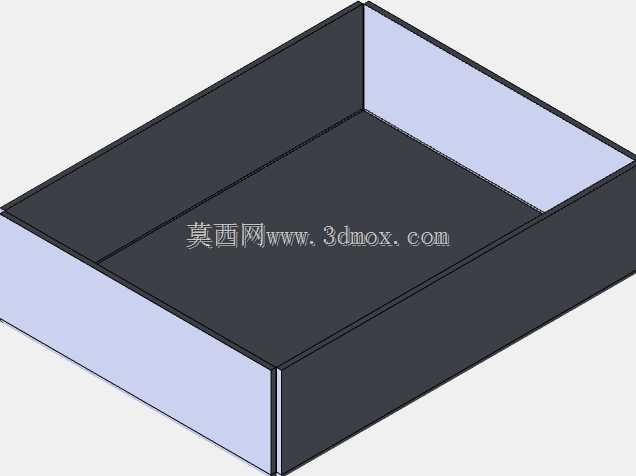

　　从外形尺寸与安装边界来看，这类构件的整体轮廓完全适配所拼装设备的外框尺寸，弯折边的突出高度不会超出板件的安装平面，拼装完成后所有的连接结构都隐藏在板件内侧，外表面看不到任何连接痕迹，完全满足设备外观面的平整度要求。设计时还要注意弯折边的让位处理，在板件的转角位置要预留足够的避空位，避免相邻两个方向的弯折边在转角处发生干涉，很多新手工程师做这类钣金设计时经常会忽略转角避空，导致实际加工出来的板件在转角处顶死，无法顺利拼装到位。另外插入弯头的导入端要做15到20度的斜角导向，装配时不需要完全精准对位就能顺着导向斜面滑入槽位，大幅降低现场装配的对位难度，提升装配效率。

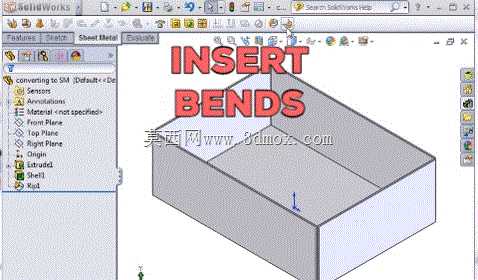

　　实际加工验证阶段，这类结构对钣金折弯的精度要求比较高，弯折边的角度公差要控制在正负0.5度以内，如果弯折角度偏大，会导致插入后咬合不紧，板件之间存在缝隙，如果弯折角度偏小，会导致插装时阻力过大，甚至无法插入到位。做三维建模时要提前把折弯扣除值设置准确，不同材质、不同厚度的板材折弯扣除值有明确的行业经验值，按照实际加工参数设置折弯扣除后，建模得到的展开尺寸才能直接用于激光下料，不需要后期反复调整尺寸。这类结构相比传统的螺丝连接，单台设备可以减少数十个螺丝以及对应的打孔、攻丝、锁附工序，综合装配成本能降低三成左右，同时也避免了螺丝头外露影响外观、长期使用后螺丝松动脱落的问题，在批量生产的小型设备外壳、电气柜拼装场景中，这种插入弯头的钣金结构已经成为非常主流的连接形式。
