Solidworks焊接件切割表设计实操教学内容

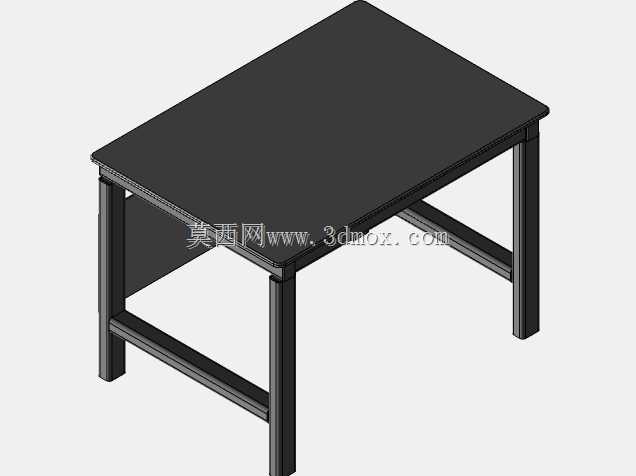

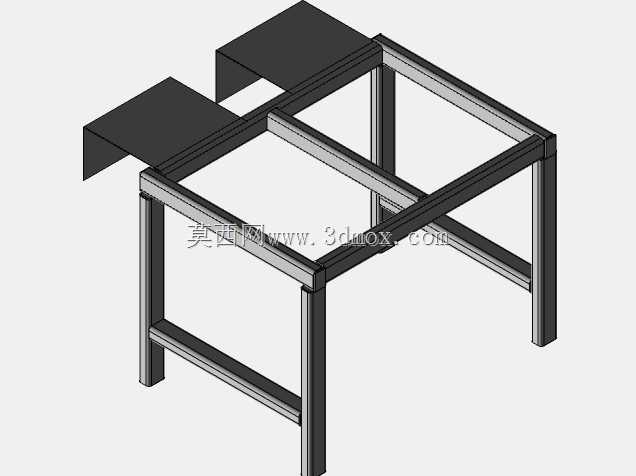

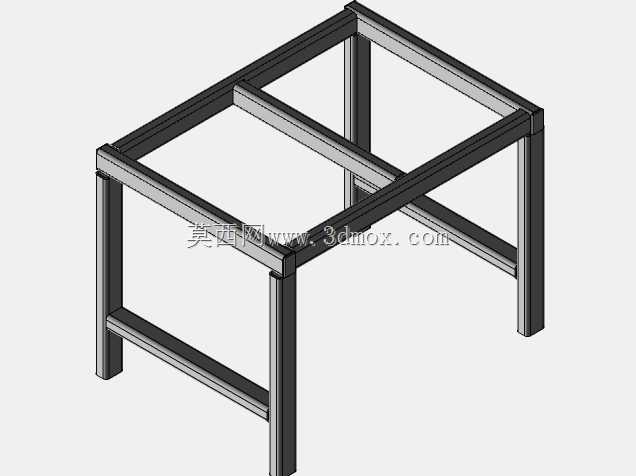

　　在重型机架、非标自动化设备底座、管道支架这类以型材拼接为核心结构的产品开发流程里，焊接件的切割清单输出是衔接三维设计与车间下料的核心环节，很多刚接触焊件模块的结构工程师容易忽略切割表的自定义规则，导致导出的清单无法直接匹配下料工序的需求，反而增加了生产端的核对成本。做焊件切割表设计的时候，首先要跳出“软件自动生成即可用”的误区，要先结合车间的实际下料逻辑去配置模板：比如车间切割型材是按6米定长料统筹排料，那切割表的属性里就必须提前绑定单根构件的长度、材质、切口类型、端头斜度这些核心参数，不能只保留默认的数量和规格字段，否则下料工人拿到清单还要逐个翻三维模型核对尺寸，很容易出现切错角度、料长预留不足的问题。从设计思路上来说，切割表的配置要和焊件的建模流程同步，不要等整个焊件全部装配完成再回头补属性：在绘制结构构件轮廓的时候，就要给每一类型材的截面轮廓绑定对应的自定义属性，比如矩形管要提前预设壁厚、材质、表面处理要求的属性字段，角铁要预设边宽、厚度的对应参数，这样后续插入结构构件的时候，软件会自动把这些属性带入到每一段切割实体里，不需要后期逐个手动添加。很多工程师做焊件的时候习惯把多个不同规格的型材合并成一个实体，最后生成切割表的时候就会出现同规格构件数量统计错误、长度累加偏差的问题，这就要求建模阶段就要合理规划实体的划分，每一段独立下料的型材都要作为单独的切割实体存在，相邻构件的剪裁边界要精准对齐，不能出现0.1毫米级别的重叠或者缝隙，

　　否则软件识别切割长度的时候会把误差带入清单，导致下料尺寸不准。涉及到有斜切、坡口的构件，切割表的备注栏要提前配置好坡口角度、切口余量的字段，比如45度对接的方管，要在对应构件的属性里标注斜切角度，避免车间按直切下料后还要二次打磨修配，耽误装配进度。从实际应用场景来看，不同行业的焊件对切割表的需求差异很大：做物流货架的焊件，切割表需要额外标注构件的冲孔位置、孔距参数，方便下料后直接转冲孔工序；做工程机械的机架焊件，切割表需要标注焊接收缩余量，厚板焊接的构件要在料长里提前预留2-3毫米的收缩量，避免焊接完成后整体尺寸超差；做食品设备的不锈钢支架，切割表还要标注端面的打磨要求，避免毛刺影响后续的抛光和卫生级处理。配置切割表模板的时候，

　　还要注意和企业的工程图模板匹配，切割表的排序规则要和车间的领料逻辑一致，比如按型材规格从大到小排序，或者按下料长度从长到短排序，方便排料人员统筹套裁，减少余料浪费。很多人做切割表的时候容易忽略端头处理的参数，比如需要开焊接坡口的构件，要在切割表的对应列里标注坡口形式，是V型坡口还是U型坡口，坡口的钝边厚度是多少，这些参数如果不在设计阶段通过切割表明确，车间下料的时候就会按常规直切处理，到焊接工序还要临时补开坡口，影响整个生产周期。另外，切割表的自定义属性要和BOM系统的字段打通，很多企业的ERP系统需要直接读取切割表的参数生成采购清单，这就要求建模的时候给构件赋予的属性名称和ERP系统的字段完全一致，避免后期手动录入数据出现错漏。在处理异形焊件的切割表时，比如有圆弧弯曲的型材构件，不能只标注直线段长度，要在切割表的备注里标注展开长度、弯曲半径、弯曲角度，方便车间用弯管机或者拉弯设备加工的时候直接调用参数，不需要再重新计算展开尺寸。还要注意切割表中相同规格构件的合并规则，不要把不同表面处理要求的同规格型材合并到一行，比如同是40*40的方管，一部分做喷塑处理一部分做镀锌处理，必须在属性里提前区分，否则统计材料的时候会出现采购数量错误，表面处理工序也会混料。从安装边界的角度来说，焊件上和其他部件配合的安装面，对应的构件在切割表中要标注加工余量，比如需要铣平的安装端面，下料的时候要多留3-5毫米的加工余量，这些余量参数要在切割表中明确标注，不能直接按最终成型尺寸下料，否则后续机加工没有余量，会导致整个构件报废。做大型焊接机架的切割表时，还要考虑构件的运输边界，超过车间门宽或者运输车辆限宽的长构件，要提前在设计阶段拆分成分段结构，对应的切割表也要按分段后的构件统计长度，标注分段处的焊接坡口和连接法兰参数，避免做好的构件无法运出车间或者无法运输到安装现场。很多新手工程师在做焊件切割表的时候，经常会出现型材规格标注错误的问题，比如把矩形管的边长和壁厚搞反，或者把等边角钢和不等边角钢的规格写错，这就要求在建立焊件轮廓库的时候，就把每一种型材的标准规格参数准确录入，从源头避免规格标注错误。另外，切割表中要体现每一段构件的数量，统计的时候要注意对称结构的构件数量，

　　不要因为镜像建模漏算或者多算构件，比如左右对称的支架，不要只统计一侧的构件数量，导致下料数量不足。对于有开孔的型材构件，切割表中要标注孔的位置距离端头的尺寸，以及孔的直径、公差要求，如果是长圆孔还要标注长圆孔的长度和方向，方便下料后直接钻孔或者冲孔，不需要再重新核对图纸。在配置切割表的模板时，还要设置好单位精度，长度尺寸保留一位小数即可，不要保留过多小数位导致车间下料的时候无法精准测量，毕竟常规的型材切割设备精度在0.5毫米左右，过高的精度要求没有实际意义，反而会增加加工难度。涉及到有配合公差的安装孔位，对应的构件要在切割表中单独标注，提醒下料后做机加工保证公差，不要直接按切割面做安装面，避免装配的时候出现干涉或者连接不牢的问题。
