水泵风扇转轮刀片切割加工设备

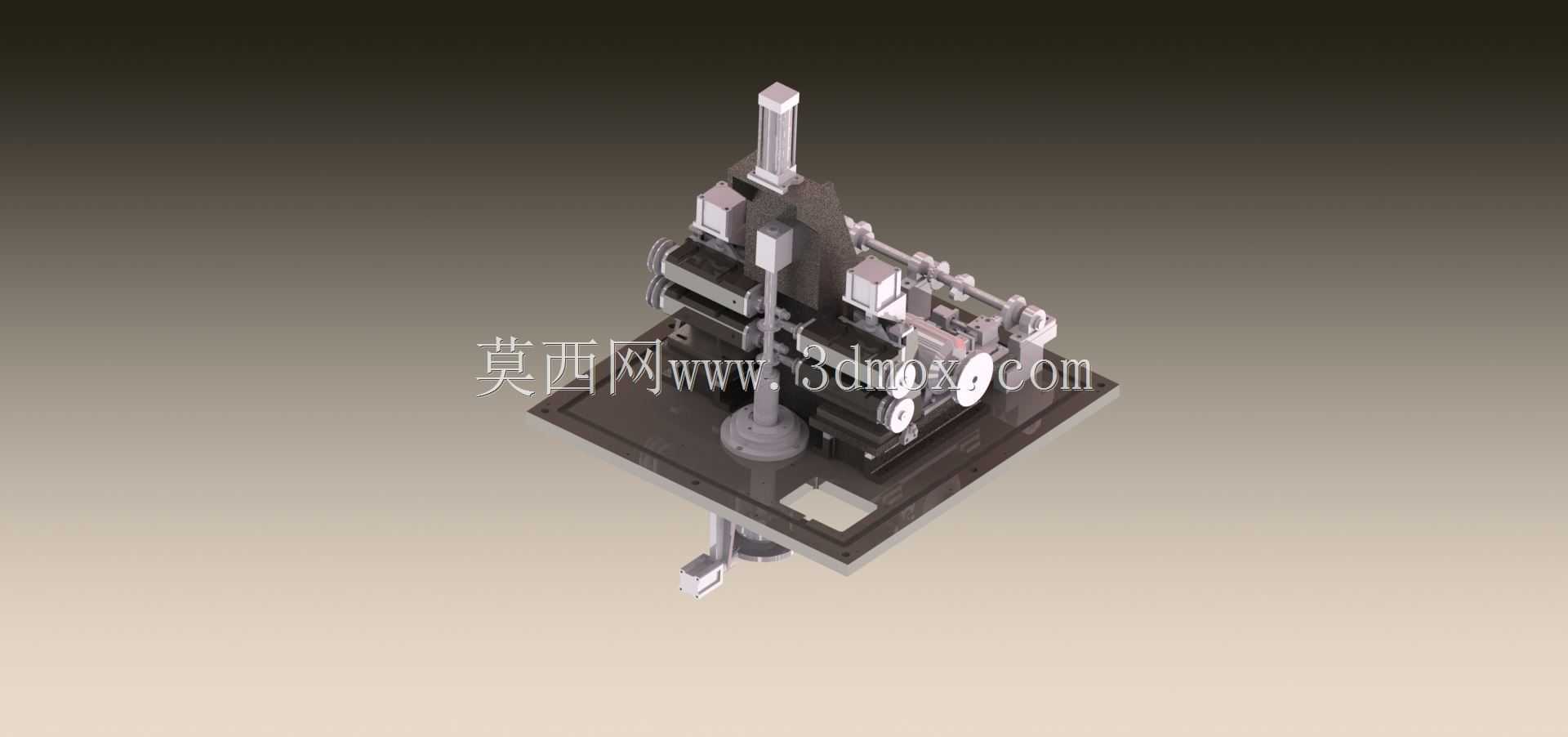

　　这套设备主要面向水泵风扇类回转类零部件的生产加工场景，针对水泵风扇生产过程中扇叶与转轮连接部位的多余料头、飞边裁切工序设计，可适配小尺寸轴流风扇、离心水泵叶轮的坯件后处理加工，替代传统人工手持砂轮裁切的作业模式，在中小型水泵、散热风扇生产企业的精加工工段有明确的应用空间。设备整体采用立式集成布局，底部为整块加工安装平台，所有执行机构均集成固定在平台上方，安装时仅需将平台通过地脚螺栓固定在硬化车间地面，预留周边0.8米的操作与维护空间即可完成部署，不需要额外搭建独立安装基座，适配多数中小型机加工车间的工位排布要求。从功能实现逻辑来看，设备核心裁切执行单元采用多组对称布置的转轮刀片模组，刀片进给方向沿工件径向排布，

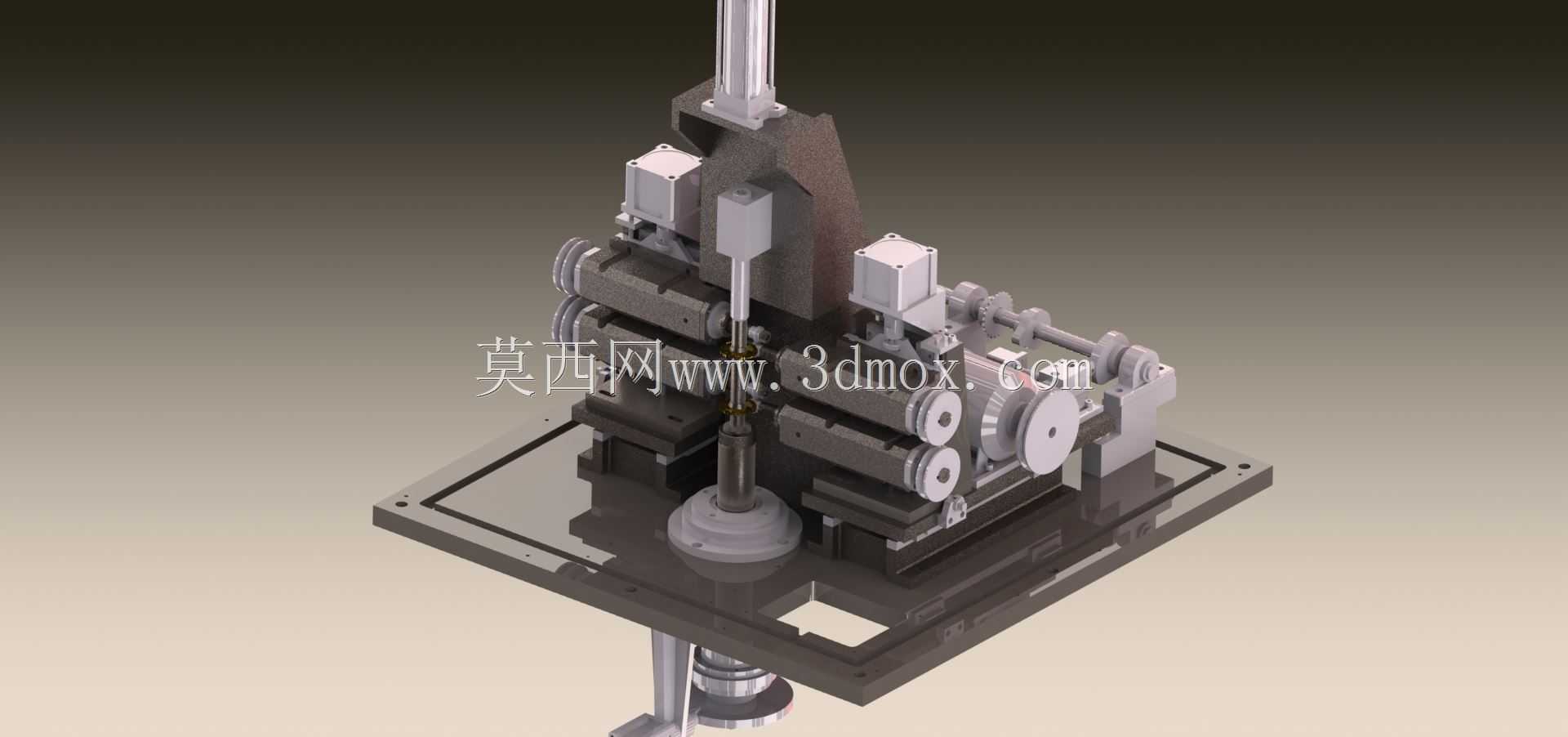

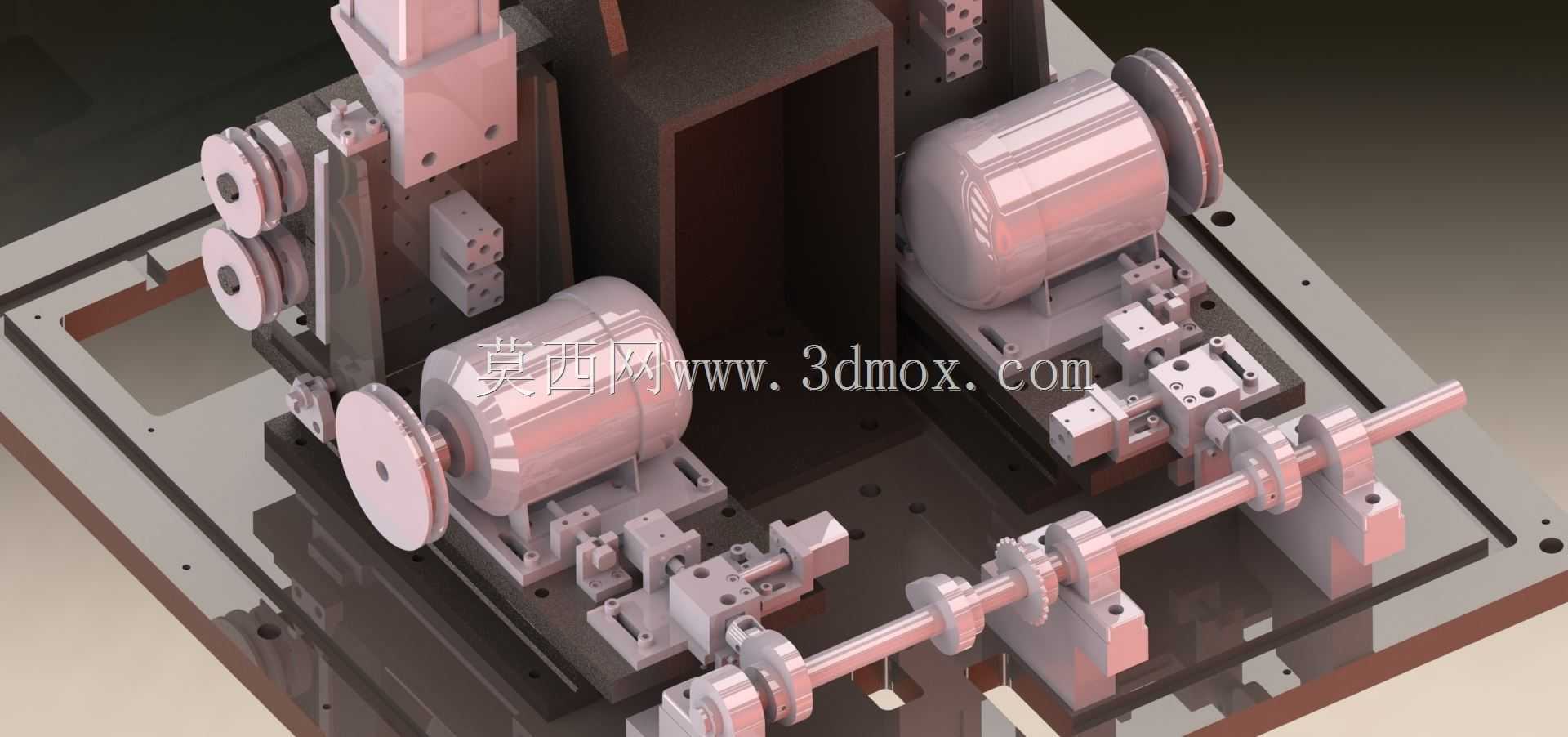

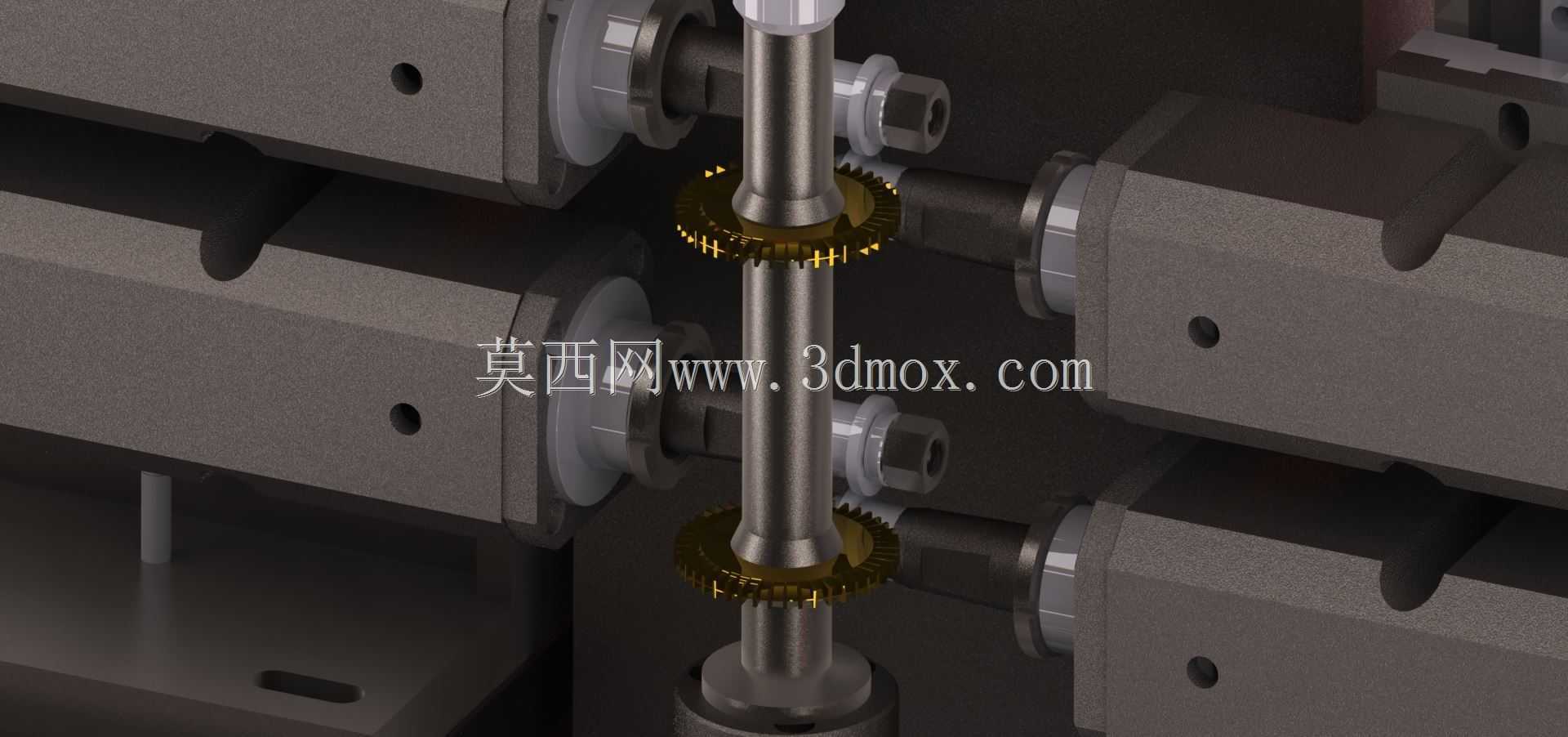

　　可根据待加工工件的直径尺寸，同步调整多组刀片的进给行程，保证裁切后工件的端面圆跳动公差控制在工艺要求范围内；工件装夹单元采用上下同轴的顶紧结构，上部顶紧轴带有直线进给导向结构，下部为带旋转驱动的定位底座，装夹时可自动适配不同轴向长度的水泵风扇坯件，装夹完成后底座带动工件匀速旋转，配合径向进给的刀片完成整周飞边的连续裁切，避免单工位单次裁切带来的接刀痕迹。设备的驱动单元采用模块化布置，裁切模组的进给采用独立的直线驱动结构，每个刀片模组的进给行程可单独微调，方便针对不同厚度的料边调整切削进给量，避免单次进刀量过大导致刀片崩损或者工件变形；设备的机架部分采用厚钢板焊接后时效处理的结构，减少设备连续运行过程中的振动传导，

　　保证裁切过程中刀片的切削稳定性，降低裁切后工件的表面粗糙度。在设计思路上，这套设备优先考虑了小批量多规格工件的适配性，没有采用专机专用的固定工装结构，而是将工件定位座设计为快换结构，更换不同规格的定位套即可适配不同轴径、不同安装基准的水泵风扇坯件，换型时间可控制在15分钟以内，适配中小批量生产的柔性加工需求；刀片安装位置同样设计了微调结构，可根据刀片磨损后的实际直径调整安装位置，补偿刀片磨损带来的切削半径变化，延长刀片的使用寿命，减少换刀频次。设备的走线与管路全部采用内置式布置，所有气动、电气线路均从平台下方的走线槽排布，避免加工过程中产生的切屑掉落在线路上造成损坏，裁切工位下方预留了切屑收集空间，可配套小型切屑输送装置或者集屑箱，

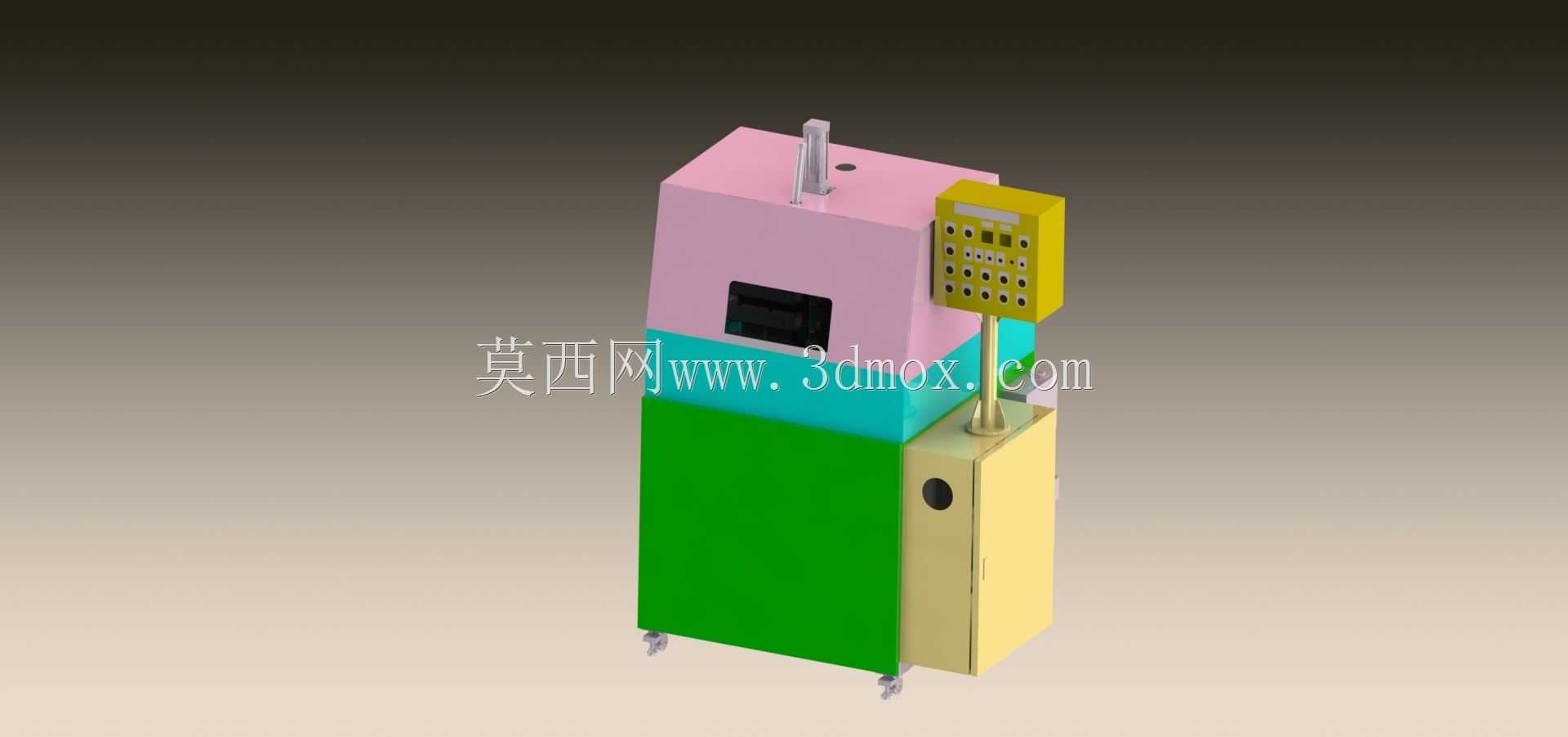

　　方便日常生产过程中的切屑清理，减少操作人员的清洁工作量。从安装边界来看，设备整体占用的平面尺寸约为1.2米长、1米宽，整体高度约为1.8米，车间部署时顶部预留0.3米的管线空间即可满足安装要求，设备操作侧预留足够的上下料空间，维护侧预留0.6米的空间即可满足日常检修、刀片更换的操作需求，不需要占用过大的车间面积。设备的裁切转速与进给速度可根据工件材质进行匹配调整，针对塑料材质的风扇坯件可采用较高的裁切转速配合较慢的进给速度，避免裁切过程中工件出现发白、崩边的缺陷；针对金属材质的水泵叶轮坯件，可适当降低转速、调整进给量，保证切削过程的稳定性，避免刀片出现崩刃问题。整套机构的运动部件全部设计有防护结构，旋转部位加装了安全防护罩，避免操作人员误触运动部件造成安全事故，同时防护罩采用快拆结构，需要检修或者更换刀片时可快速拆卸，不影响日常维护效率。
