带齿轮泵的中型单双腔活塞液压泵结构

　　在工程机械、重型矿山设备、大型农业机械的液压动力回路设计中，这类集成齿轮补油泵的中型活塞式液压泵，是整套液压系统的核心动力输出单元，区别于单纯的单柱塞泵结构，该泵体将齿轮泵与柱塞段做同轴集成设计，省去了单独布置补油泵的安装空间，也减少了外接管路带来的泄漏风险与压力损失。从实际工况适配角度看，这类泵主要应用在需要双回路独立供油、或是单回路大流量供油的闭式液压系统中，单腔工作模式下可以为单一执行元件提供稳定高压油输出，双腔模式下可同时为两组执行机构供给不同压力等级的液压油，适配装载机铲斗举升与转向的同步动作、挖掘机回转与行走的复合动作这类需要多执行元件协同作业的场景，齿轮泵段的作用主要是为闭式回路提供补油压力，同时承担泵体内部摩擦副的润滑油输送，避免柱塞滑靴、配流盘在高速运转时出现干磨损伤。

　　从结构设计逻辑来看，整个泵体采用轴向柱塞的排布方式，输入轴端采用花键结构设计，能够在传递大扭矩的同时保证同轴度，避免键连接在交变载荷下出现应力集中断裂的问题；泵体壳体采用高强度铸铁材质，进油口与出油口布置在壳体侧方，接口采用标准法兰连接形式，安装时可以根据主机的管路走向选择不同的安装方位，不需要额外改动泵体本身的结构。集成的齿轮泵段位于柱塞缸体与输入轴端之间，与主柱塞泵共用输入轴动力，不需要额外配置驱动源，齿轮副采用间隙补偿结构，在额定转速下能够保证稳定的补油流量，不会因为主泵的流量波动出现补油压力不足的问题。配流盘采用球面配流结构，能够自动补偿缸体端面的磨损量，长期运行下容积效率不会出现明显衰减，柱塞滑靴采用静压支撑设计，滑靴与斜盘之间形成稳定的油膜，降低高速运转时的摩擦损耗，斜盘的角度调节机构布置在泵体顶部，可以通过外部控制油液改变斜盘倾角，从而实现主泵输出流量的无级调节，适配不同工况下的流量需求，减少空载状态下的功率损耗。

　　在安装边界方面，该泵的安装法兰采用标准的SAE法兰接口，止口尺寸与安装孔位符合行业通用的中型液压泵安装规范，能够直接替换同功率等级的同类型柱塞泵，不需要对主机的安装支架做重新设计；泵体整体的轴向尺寸控制在紧凑范围内，径向最大轮廓不超过集成电机的外径，在布置时不需要预留过大的径向安装空间，输入轴的伸出长度与花键参数适配通用的联轴器连接尺寸，既可以通过联轴器与发动机飞轮端直连，也可以通过分动箱取力口驱动，适配不同主机的动力布置方案。泵体的泄油口布置在壳体最低位置，安装时需要保证泄油管路的通径足够，避免壳体内部压力过高导致轴封损坏，同时泄油口的背压不能超过规定值，防止内部密封件被高压油击穿。在实际选型匹配时，需要根据主机的系统工作压力、执行元件的总流量需求来确定泵的额定转速与排量，同时要核算齿轮补油泵的补油流量是否匹配主泵的泄漏量，避免高速大排量工况下出现吸空、气蚀的问题，泵体的吸油口压力需要控制在合理范围内，吸油管路的流速不能过高，否则会导致吸油阻力过大，引发柱塞腔气蚀，缩短泵的使用寿命。

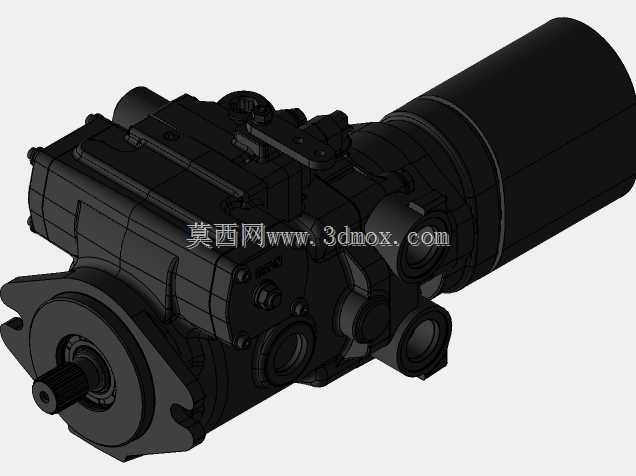

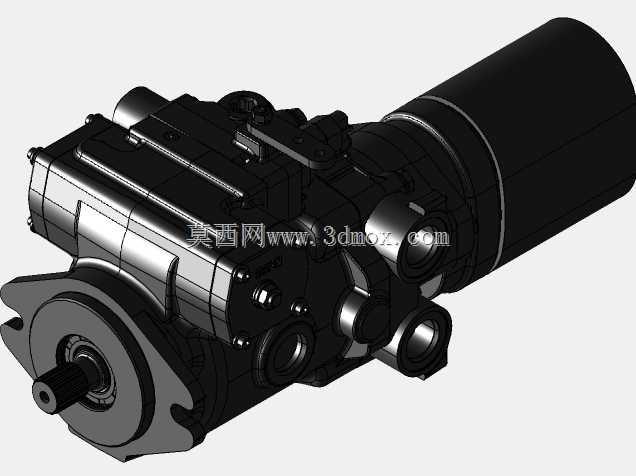

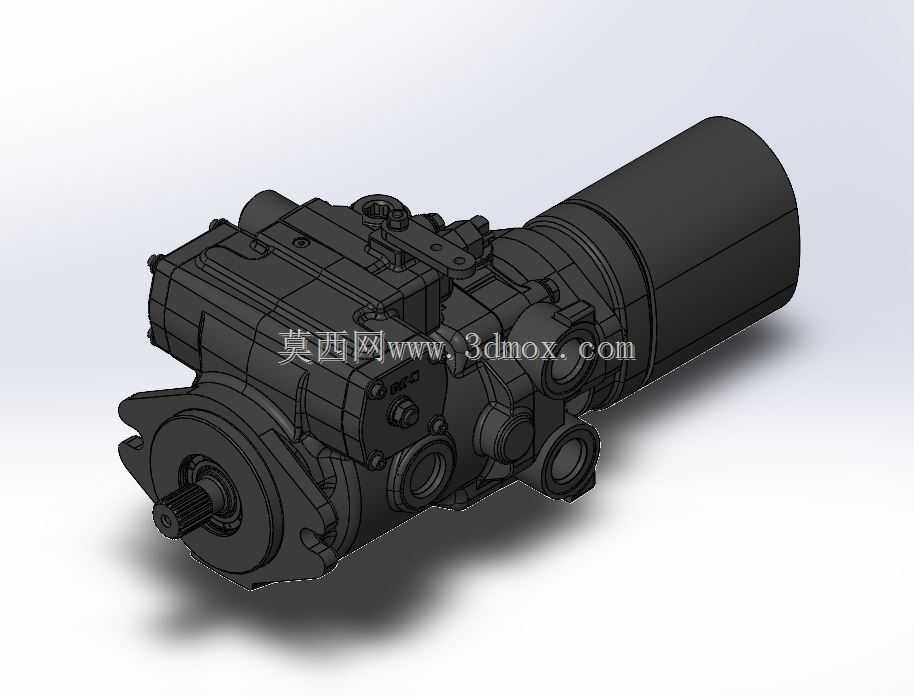

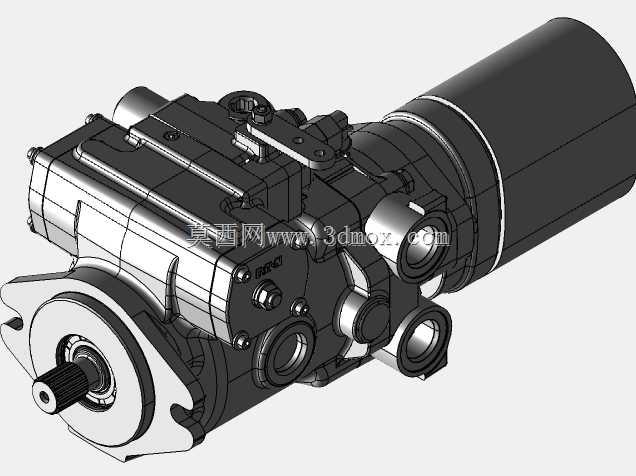

　　从三维建模的角度来看，该模型完整还原了泵体内部的柱塞排布、齿轮泵啮合结构、斜盘调节机构的装配关系，每一处安装止口、连接孔位、密封槽的尺寸都按照实际产品的工程参数还原，结构设计师在做主机布置时，可以直接将该模型导入装配环境，做干涉检查、管路走向模拟、安装支架的受力分析，不需要重新测绘泵体的外形尺寸，能够大幅缩短主机液压系统的设计周期。建模过程中对泵体的外部圆角、安装凸台、接口倒角都做了精准还原，在做虚拟装配时能够真实反映实际安装过程中可能出现的干涉问题，比如泵体与周边车架、管路、发动机部件的间隙是否足够，维护时拆卸泵体的操作空间是否满足要求，避免实际装机时出现装配干涉的问题。
