博世力士乐外啮合齿轮液压泵三维结构

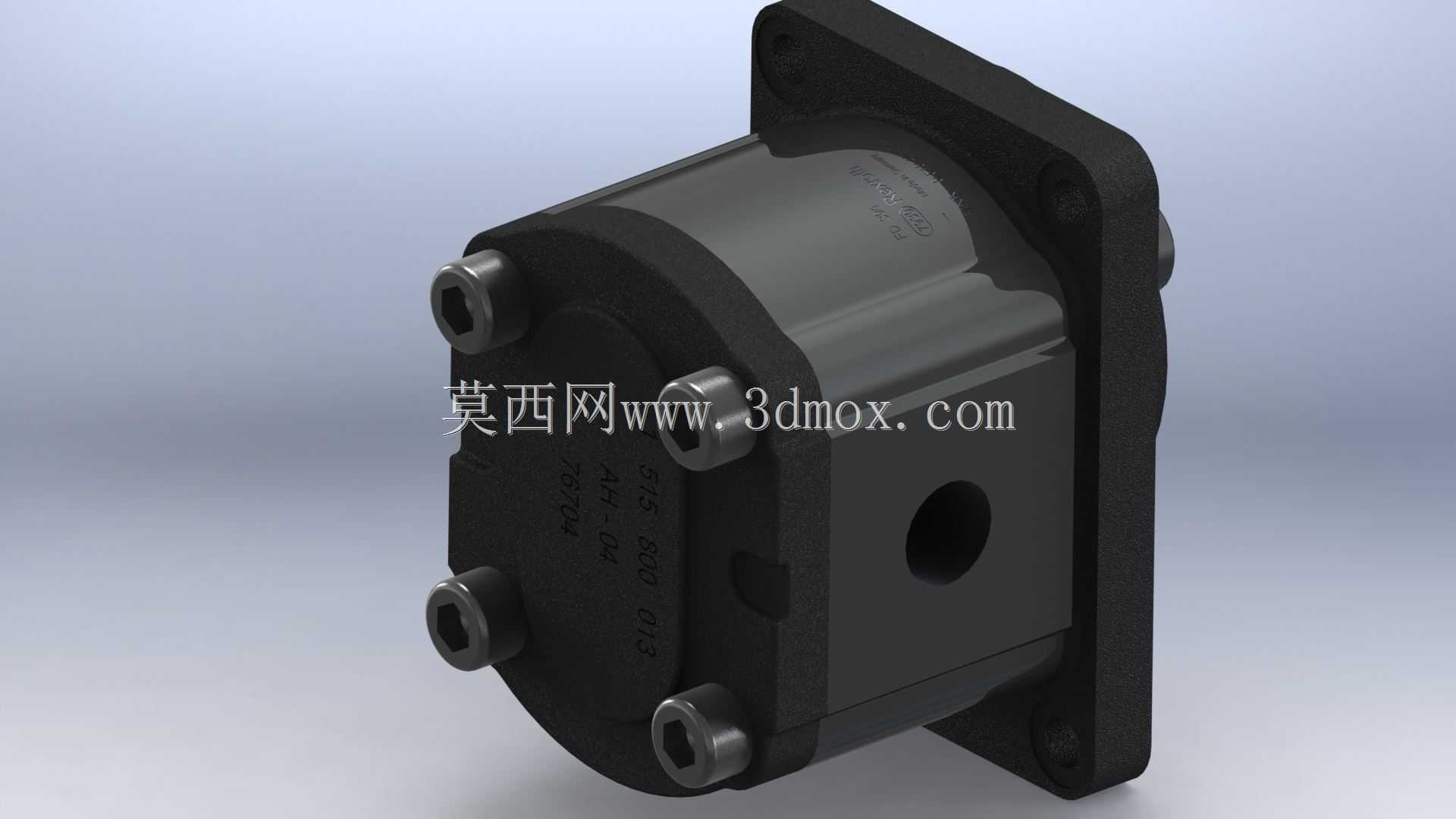

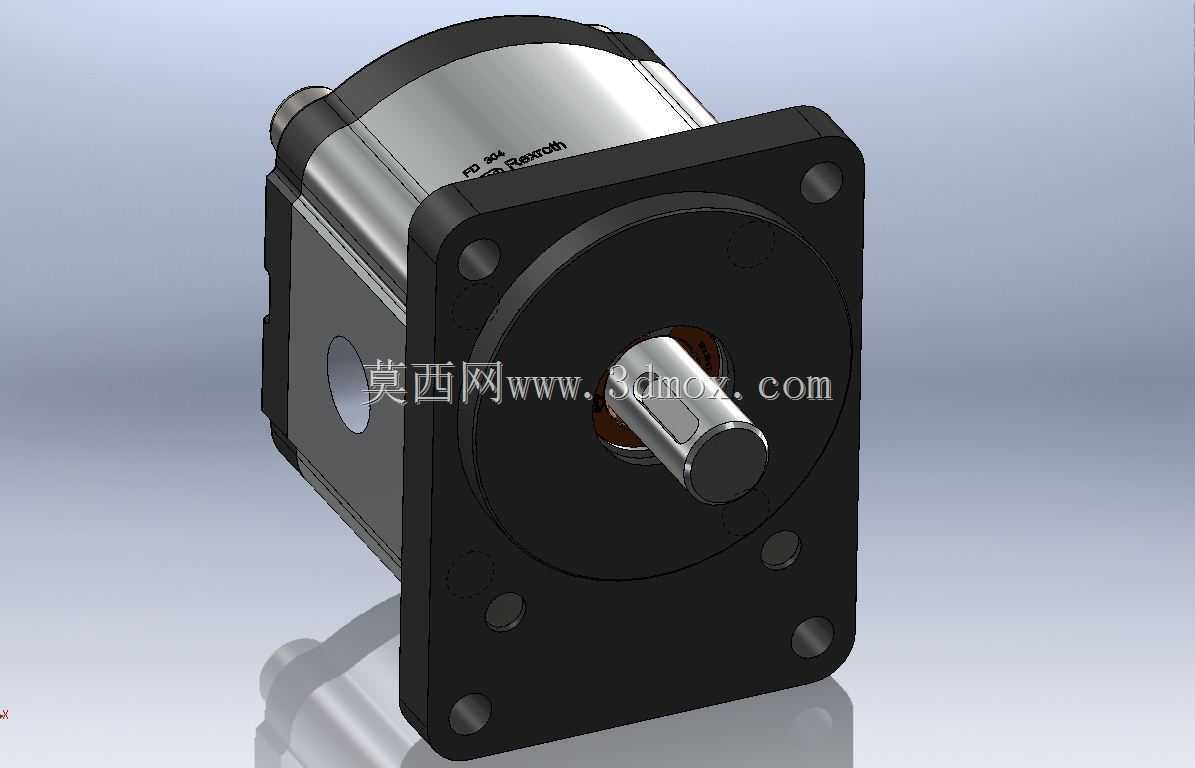

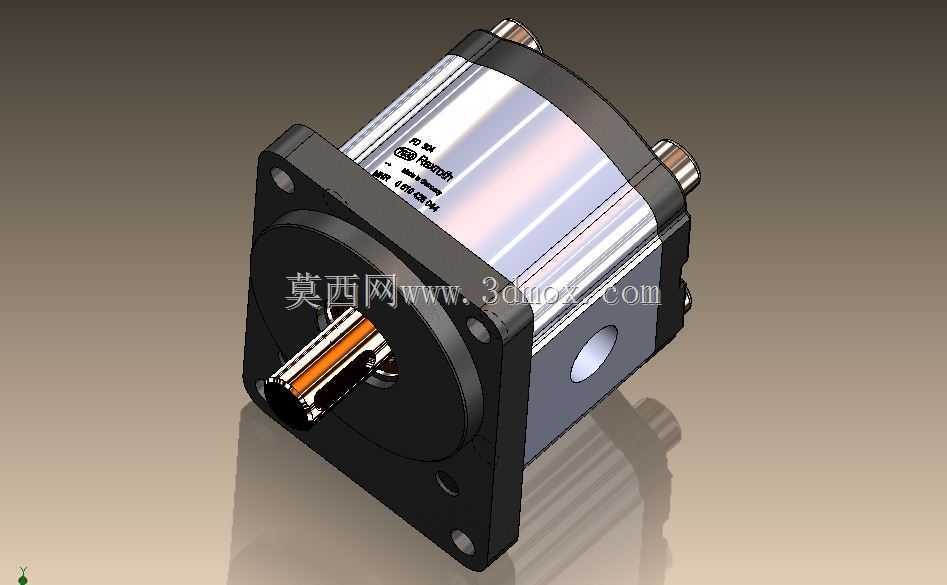

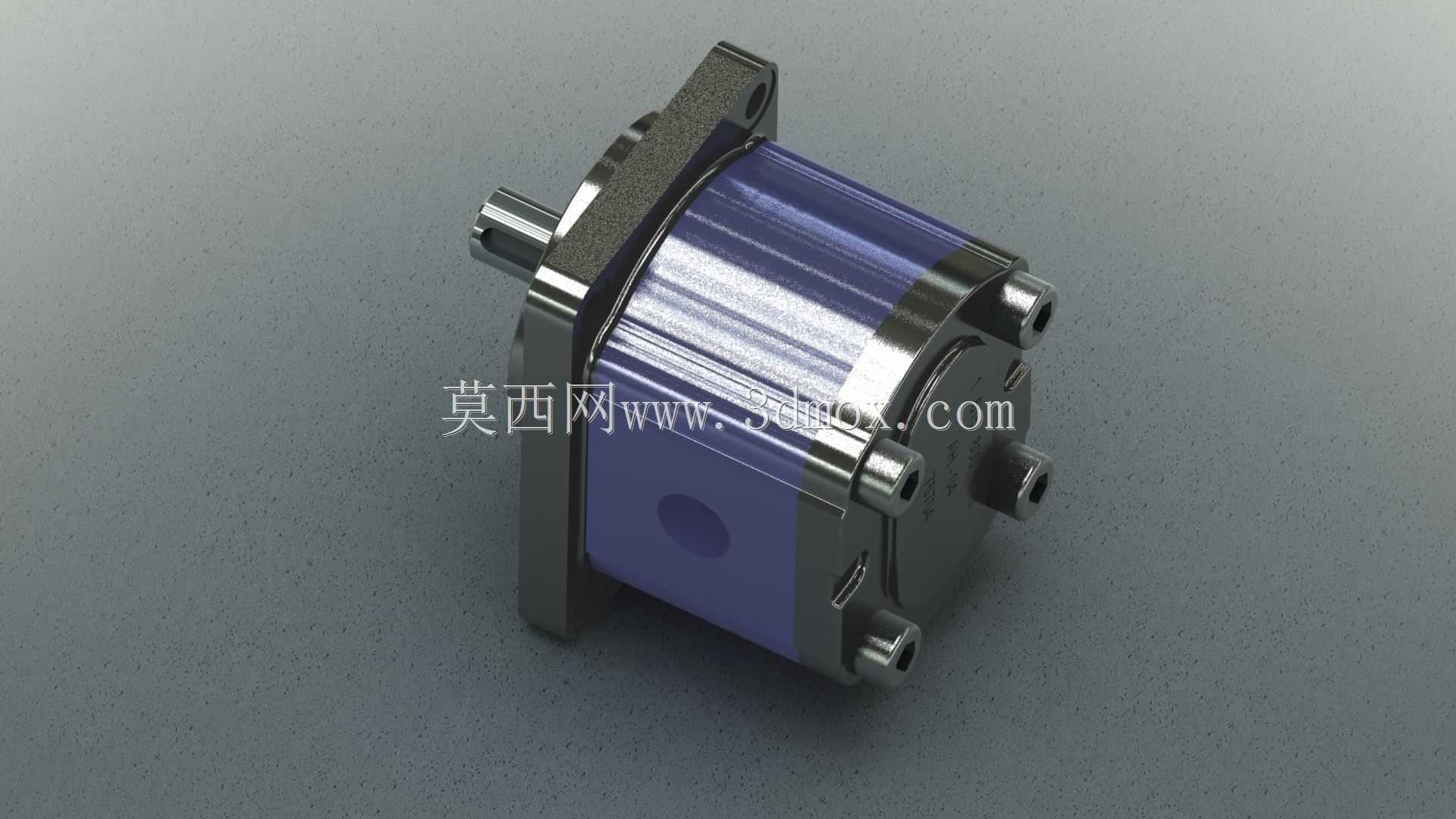

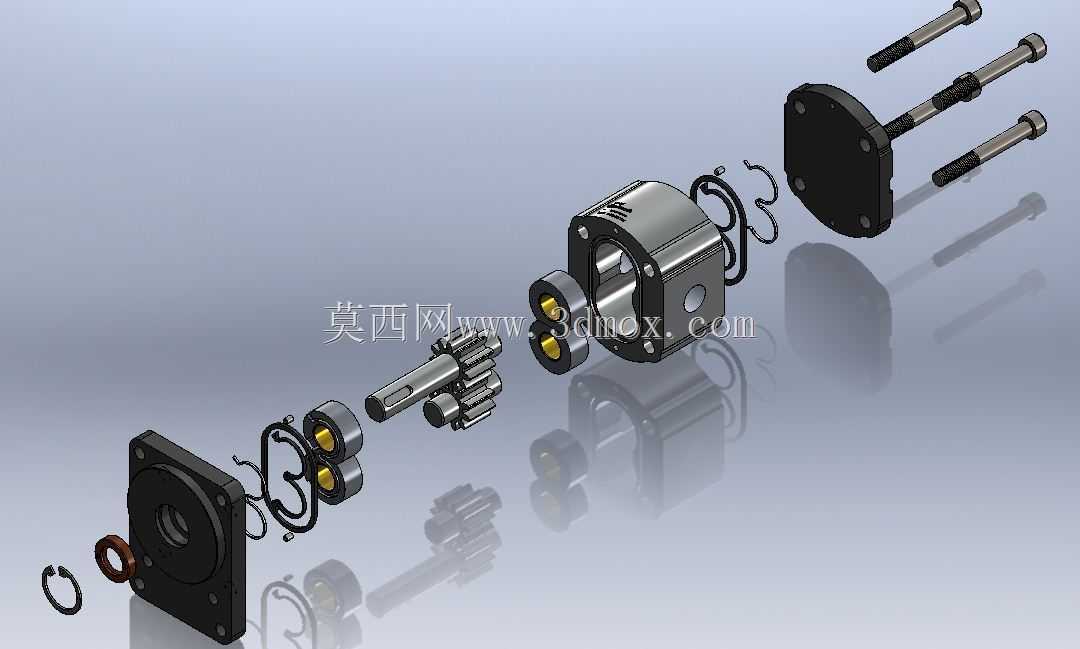

　　这款外啮合齿轮式液压泵，是流体传动系统里的核心动力元件，常见于工程机械的液压执行回路、工业设备的静压驱动系统、机床的夹紧与进给供油单元，也会配套在农用机械、重型车辆的液压助力系统中，负责将原动机输入的旋转机械能转化为液压油的压力能，为后续油缸、液压马达等执行元件提供稳定的压力油源。从拆解结构能看到，整泵采用三片式壳体布局，包含前端盖、中间泵体、后端盖三个主体承压结构，内部核心做功单元是一对参数完全匹配的外啮合渐开线齿轮，其中主动齿轮通过伸出端的轴伸连接原动机输出轴，从动齿轮与主动齿轮保持恒定啮合间隙，齿轮两侧配置浮动式压力补偿侧板，能够在泵工作时依靠出油侧的压力油将侧板压向齿轮端面，自动补偿齿轮端面磨损带来的间隙增大问题，

　　大幅降低高压工况下的内泄漏损失，这也是该款泵能达到280巴额定工作压力的关键结构设计。泵的进油口与出油口分别布置在泵体的两侧，进油侧通径大于出油侧，是为了降低吸油阻力，避免高转速工况下出现吸空、气蚀问题，按照给定的排量参数，单转排量为8立方厘米，在4000转的额定输入转速下，理论输出流量可以达到32升每分钟，能够满足中小流量液压系统的动力需求。两端盖与中间泵体之间采用O型密封圈加矩形密封挡圈的组合密封形式，连接螺栓沿端盖圆周均匀布置，螺栓预紧力经过精确计算，既能够保证高压工况下结合面不发生渗漏，也不会因为预紧力过大导致泵体变形、齿轮卡滞。齿轮轴与端盖之间采用滑动轴承加骨架油封的支撑密封结构，滑动轴承表面开设了专门的引油槽，

　　能够将泵内部的压力油引入轴承摩擦副表面，形成稳定的润滑油膜，降低轴颈与轴承的磨损速率，骨架油封则负责阻断泵内部油液向外泄漏，同时防止外部灰尘、杂质进入泵腔内部。在做三维建模的时候，需要重点控制齿轮的齿形参数与啮合侧隙，侧隙过小会导致齿轮运转卡滞、发热严重，侧隙过大则会增大高压油的内泄漏，降低泵的容积效率；同时要保证两端盖轴承孔与中间泵体齿轮腔的同轴度公差，同轴度超差会导致齿轮轴运转时出现偏磨，大幅缩短泵的使用寿命。安装边界上，该款泵采用法兰式安装结构，安装止口的尺寸与轴伸的花键参数均遵循力士乐标准安装尺寸，能够直接同规格的A2FO、AZPF系列齿轮泵互换安装，不需要对主机的安装接口做额外修改，进出油口采用螺纹连接形式，

　　油口螺纹规格匹配常用的液压管路接头，方便现场布管安装。实际选型应用时，需要注意泵的吸油高度不能超过0.5米，吸油管路要配置精度不低于100微米的吸油过滤器，回油管路要直接接入油箱液面以下，避免吸油过程中混入空气，导致系统出现振动、噪声问题；该泵的额定工作压力为280巴，峰值压力可以短时间达到320巴，但长期工作在峰值压力下会加速轴承、齿轮的磨损，选型时要保证系统的持续工作压力不超过额定值，同时要根据工作环境温度选择对应粘度等级的抗磨液压油，低温环境下要先低速暖机，待油液粘度下降到合适范围后再加载工作。从结构拆解的细节能看到，泵内部所有的过流面都做了去毛刺处理，避免高压油流冲刷毛刺脱落进入液压系统，造成阀组卡滞、执行元件拉伤等故障；浮动侧板的背面设置了不同形状的密封带，能够将压力油引入密封带形成的压力腔，让侧板的压紧力随工作压力升高自动增大，始终保持侧板与齿轮端面的合理间隙，在全压力范围内都能保持较高的容积效率。
