五十铃牛仔竞技车型挡泥防溅结构设计

　　这套挡泥防溅结构主要适配五十铃牛仔竞技系列车型，针对非铺装路面行驶时的车轮带泥、碎石飞溅问题做了针对性优化，在越野穿越、泥泞路段行驶场景下，能够有效阻挡车轮卷起的泥沙、碎石击打车身侧围、后杠以及后方跟随车辆，同时也能减少雨天行驶时路面污水被车轮卷带后大面积飞溅的情况，降低车身脏污频率，也避免飞溅硬物对车身漆面、底盘外露管线造成损伤。

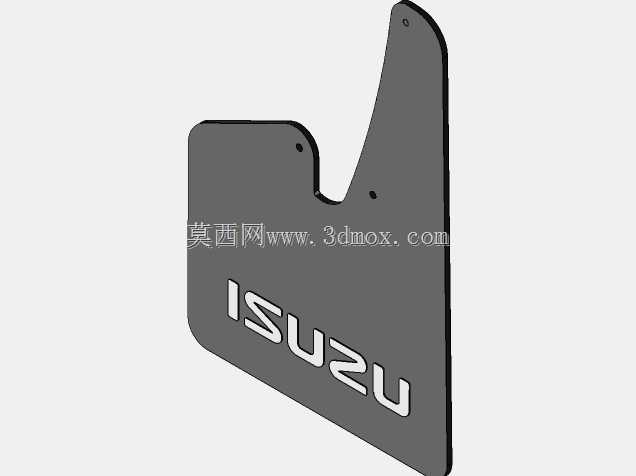

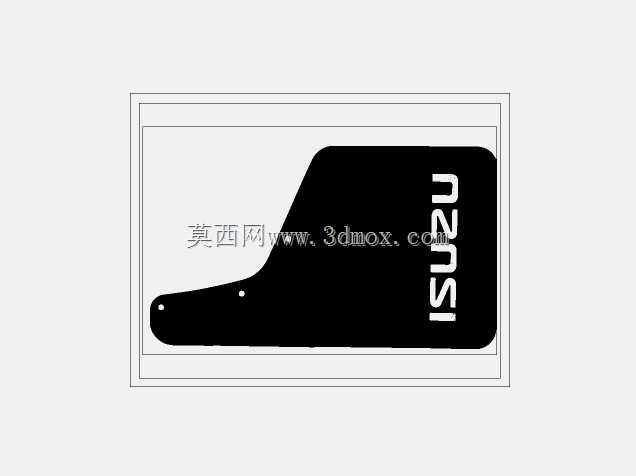

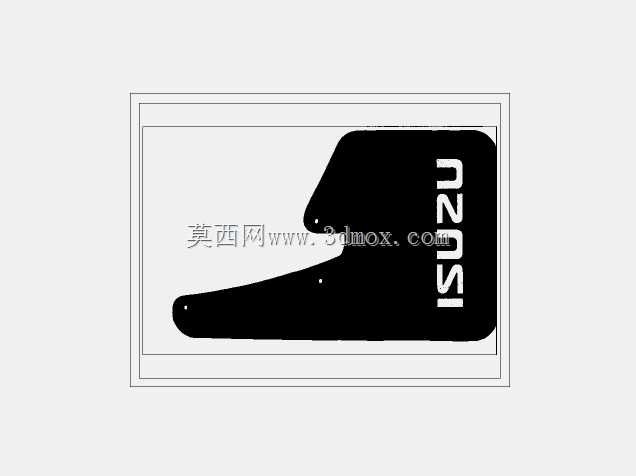

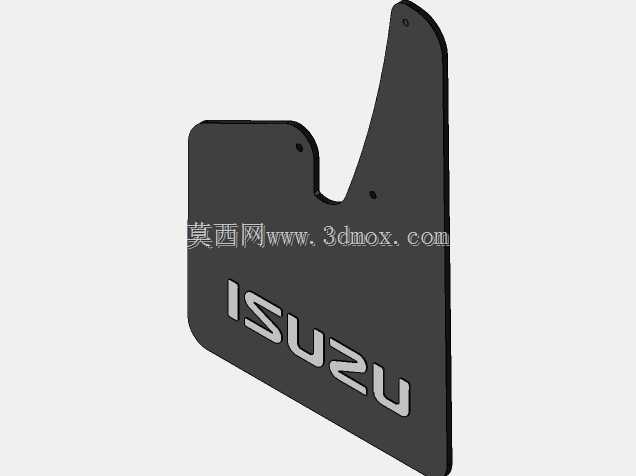

　　从结构设计逻辑来看，整套挡泥结构采用贴合轮拱后侧轮廓的曲面造型，没有采用通用挡泥板的直板结构，而是顺着轮眉的外扩弧度做了随形设计，安装后与轮拱间隙控制在5mm以内，既不会在车轮大行程跳动时产生干涉，也能最大程度缩小挡泥结构与轮胎之间的空隙，避免泥沙从缝隙处甩出。结构上区分了前后安装位，带内凹造型的一侧对应车尾方向，安装时可以顺着车身侧围的线条自然延伸，不会突出车身原有外廓，避免越野穿行时被树枝、凸起石块剐蹭脱落。

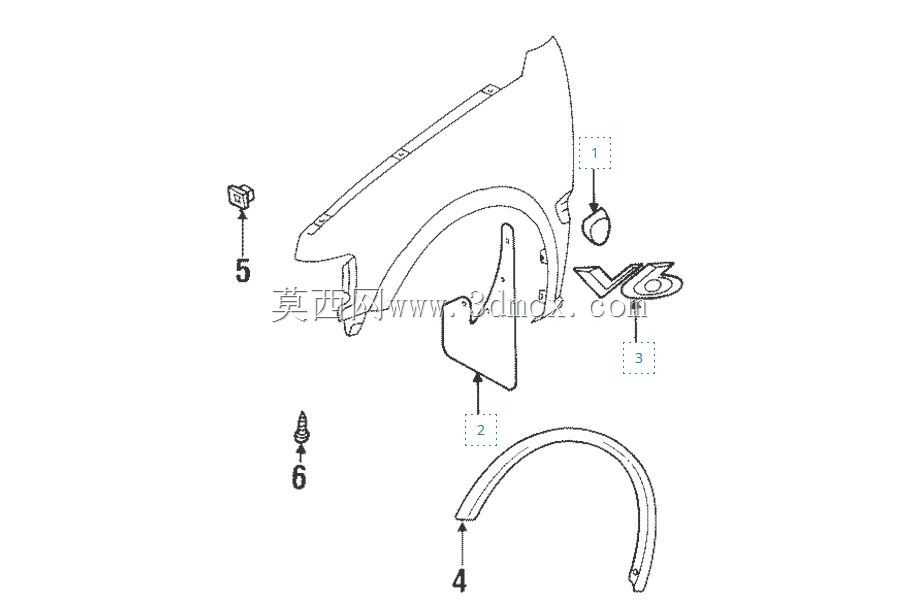

　　安装边界方面，整套结构依托原车底盘与轮拱后侧的预留安装点固定，不需要在车身钣金上额外打孔，适配的安装点位对应原车3/16规格的标准紧固件孔位，可以直接采购通用规格的橡胶减震衬套配合标准螺栓完成固定，安装时挡泥板下沿距离空载地面高度控制在180mm，既保证足够的挡泥覆盖范围，也不会在车辆通过陡坡、交叉轴路段时因为离地间隙不足托底剐蹭。结构边缘做了卷边强化处理，相比薄平板挡泥板，高速行驶时不会因为气流冲击产生震颤异响，在低温环境下也不会因为材质变脆出现受撞击碎裂的问题。

　　设计过程中针对实车安装的匹配度做了多轮调整，最初的版本挡泥范围偏下，虽然能阻挡大部分地面飞溅的泥沙，但车轮高速转动时带起的细碎石子会从挡泥板上沿与轮拱的间隙飞出，击打车门下沿的防擦条，后续调整了上沿的贴合弧度，将上沿延伸至轮拱内侧30mm位置，完全覆盖轮胎后侧的飞溅扇形区域。同时考虑到越野场景下轮胎可能换装大尺寸越野胎的需求，挡泥板与轮胎侧面的预留间隙达到60mm，即使换装比原厂规格大两号的全地形轮胎，在方向盘打满、悬架压缩到极限行程的状态下，轮胎也不会与挡泥板产生摩擦干涉。

　　材质适配方面，结构设计预留了2mm的板材厚度余量，既可以采用常见的PP注塑材质做量产配套，也可以使用铝合金板材做定制化改装加工，安装点位的衬套预留槽可以嵌入橡胶减震垫，过滤行驶过程中车轮传递过来的震动，避免长期震动导致固定螺栓松动。针对用户自行涂装的需求，结构外表面做了平整化处理，没有多余的加强筋凸起，打磨后可以直接喷涂与车身同色的漆面，贴合车身外观的整体风格，不会因为加装配件破坏整车的视觉协调性。

　　实际使用场景中，这套结构除了基础的挡泥防溅功能，在长途穿越行驶时，也能减少车轮卷起的泥沙附着在车门侧踏、后保险杠的雷达探头位置，降低越野路段行驶后需要清理的车身部位面积，同时也能避免碎石飞溅打坏后装的侧方摄像头、倒车雷达探头等附加电子配件。在日常城市道路雨天行驶时，挡泥结构能够将车轮卷起的污水导向地面，不会在车身侧围形成大面积的泥水带，减少洗车频次的同时，也避免污水飞溅到人行道上的行人。
