圆锥与圆柱组合钣金结构设计方案

　　在通风管路、物料输送、除尘系统等工业场景中，圆锥与圆柱组合的薄壁钣金构件是应用频率极高的过渡类结构，这类构件承担着不同通径管路衔接、物料流向引导、介质流速调整的核心作用，其成型精度直接影响整套管路系统的密封性能、运行阻力与使用寿命。设计这类组合钣金结构时，首先要结合现场安装的边界条件确定衔接端的直径参数，圆柱段作为等径直通部分，需要匹配对接管路的标准通径，保证法兰连接或者焊接对接时的同轴度误差控制在钣金壁厚的1/3以内，避免安装后出现错位导致的应力集中。圆锥段作为变径过渡部分，其锥角的选取需要结合输送介质的特性调整，若用于粉尘类物料的气力输送，锥角不宜过大，否则容易在锥壁形成物料堆积死角，长期运行会造成管路堵塞；若用于通风排气场景，锥角可适当放大，在满足流阻要求的前提下缩短构件整体长度，节省安装空间。

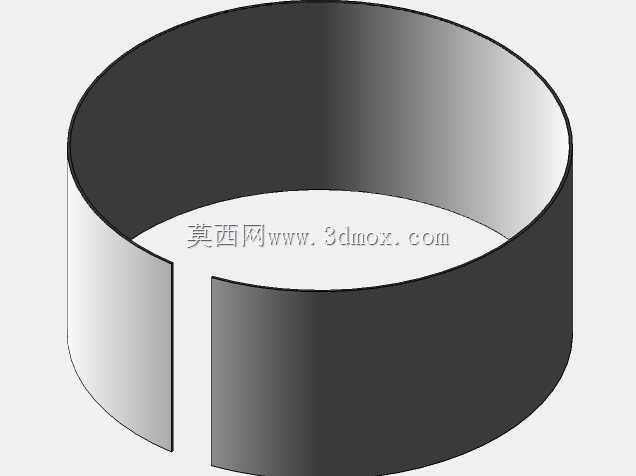

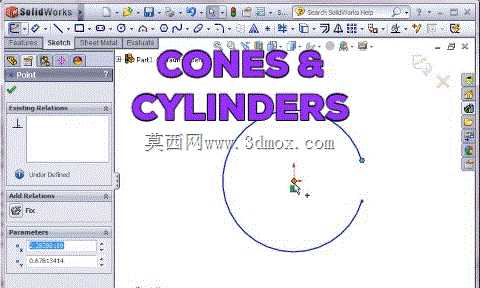

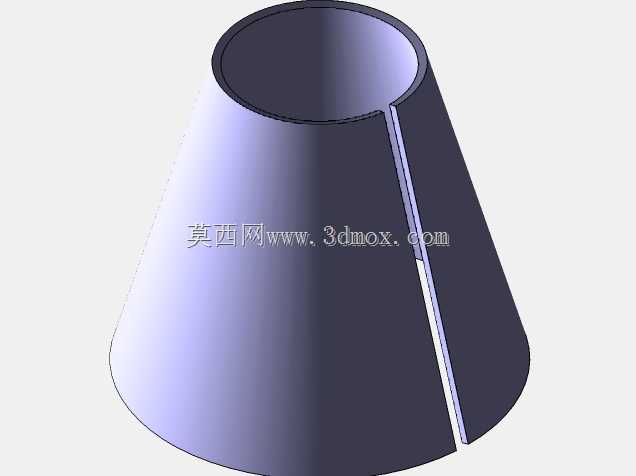

　　建模过程中需要优先处理曲面展开的工艺可行性，圆锥面属于可展曲面，展开时需要准确计算素线长度与展开扇形的圆心角，避免下料后卷制出现边缝错位；圆柱段的展开为标准矩形，需要预留对应的焊接收缩余量与咬口余量，不同的连接工艺对应的余量值存在差异，采用氩弧焊连接时单边预留1.5-2倍板厚的焊接收缩量，采用咬口连接时需要根据咬口形式预留对应的搭边尺寸。两类曲面的衔接处是整个构件的应力集中区域，建模时需要在衔接位置做平滑过渡处理，避免出现尖锐的棱角，一方面降低卷制、焊接过程中的开裂风险，另一方面减少介质流经此处时的湍流损耗，降低运行过程中的振动与噪音。

　　从安装适配性来看，这类组合构件的两端通常需要搭配标准法兰或者快装接头，设计时需要将法兰的安装孔位、密封槽结构与主体钣金件做一体化建模验证，检查法兰焊接后是否会与周边的管路支架、设备壳体产生干涉，尤其是在空间紧凑的设备内部安装时，需要提前核算构件的整体外形尺寸，预留足够的安装操作空间，避免现场安装时需要二次切割修改。对于壁厚较薄的钣金构件，还需要在圆锥段与圆柱段的合适位置设计加强筋结构，或者采用滚压加强槽的方式提升构件的整体刚性，避免在负压工况下出现构件吸瘪变形，或者在正压输送时出现壁面颤动的问题。

　　实际生产中，这类构件的成型工序通常包含下料、卷制、焊接、校形、表面处理几个环节，建模阶段就需要考虑各工序的加工基准，将圆柱段的端面作为整个构件的设计基准，所有尺寸标注、形位公差都以该端面为基准进行标注，减少加工过程中的基准转换误差。圆锥段与圆柱段对接时，需要保证两者的同轴度，对接环缝的间隙要均匀一致，避免焊接后出现整体弯曲变形，对于有密封要求的应用场景，对接焊缝需要做满焊处理，焊后打磨平整并做渗漏检测，确保焊缝位置无气孔、砂眼等缺陷。在物料输送场景中使用时，还可以根据物料的磨损特性，在锥壁位置设计可更换的耐磨衬板安装位，衬板通过沉头螺丝固定在钣金内壁，磨损后可快速更换，延长整个构件的使用寿命，无需整体更换构件，降低后期维护成本。

　　不同工况下对钣金材质的选择也存在差异，普通通风场景可选用普通冷轧钢板做喷涂防锈处理，腐蚀介质场景需要选用不锈钢或者镀锌板材，食品级输送场景则需要选用符合食品接触标准的304不锈钢，并且对内焊缝做抛光处理，避免物料残留滋生细菌。建模时需要将材质的折弯系数、回弹量纳入参数设置，不同材质的折弯回弹量存在明显差异，普通冷轧钢板的回弹量较小，不锈钢板材的回弹量相对较大，卷制过程中需要根据回弹量调整卷板机的下压量，保证卷制后的曲率符合设计要求，避免出现椭圆度超标的问题。
