钣金箱体撕裂特征成型结构设计方案

　　在常规电控柜、小型设备防护外壳、嵌入式仪器安装盒这类薄金属壳体的加工环节，撕裂特征是钣金工艺里衔接折弯、拼接工序的核心结构，很多刚接触钣金设计的工程师容易忽略该特征的工艺价值，要么直接在折弯线位置留直角缺口，要么完全不做工艺预留，最后要么折弯时边角处材料拉扯起皱，要么拼接时相邻板边错位超差，后续打磨补焊的工作量甚至超过钣金加工本身。

　　做这类撕裂特征设计时，首先要匹配现场常用的折弯机下模V口宽度，常规1.2mm冷轧钢板加工时，撕裂口的开槽深度要控制在板厚的0.8到1.2倍之间，开槽宽度不能小于板厚的1.5倍，要是开得过窄，折弯时材料流动空间不足，裂口末端会出现不规则的微裂纹，喷涂后裂纹位置容易积漆流挂，要是开得过深，折弯后边角处会出现明显的缝隙，后续做IP防护等级测试时根本达不到密封要求。撕裂特征的末端必须做圆弧过渡，圆角半径不能小于板厚，很多新手设计师直接画直角收尾，冲压切口的时候直角位置会出现应力集中，板材搬运过程中稍微受点外力就会顺着直角位置延伸开裂，哪怕后续做了折弯，裂纹也会藏在折角内部，设备运行长期受振动影响，裂纹会慢慢扩展到外表面，直接影响壳体的结构强度。

　　从实际装配的角度看，带撕裂特征的钣金折边不需要额外做切角避让，相邻两个垂直方向的折边折弯后能刚好在边角位置贴合，既不会出现板料干涉导致折弯角度不到位，也不会留出过大的缝隙需要打胶密封。比如做壁挂式小型控制箱的时候，四个边角的撕裂特征处理到位，折弯完成后箱体的对角尺寸误差能控制在0.5mm以内，安装门板的时候合页孔位不用额外扩孔调整，门板和箱体的缝隙能均匀控制在1mm左右，既满足外观要求，也能减少后续防水胶条的压缩量偏差，避免局部位置胶条压合过紧提前老化，或者压合过松起不到密封作用。

　　设计这类结构的时候还要结合板材的轧制方向，冷轧板的轧制纤维方向是顺着板材长度方向的，撕裂特征的开槽方向最好和纤维方向呈一定角度，不要完全顺着纤维方向开，不然折弯的时候裂口容易顺着纤维方向撕裂变长。如果是用不锈钢板材加工，撕裂口的宽度还要适当放大0.2mm左右，因为不锈钢的材料延伸率比冷轧板低，折弯时材料流动阻力更大，预留足够的变形空间才能避免折角位置出现拉伤毛刺。另外还要注意，撕裂特征只需要在需要封闭折弯的边角位置设置，如果是后续要安装铰链、搭扣的折边位置，不能随便开撕裂口，不然会降低安装位置的结构强度，螺丝锁紧的时候折边容易出现变形，导致五金件安装松动。

　　很多做小批量定制设备的工厂，之前没有规范的撕裂特征设计标准，不同工程师画的钣金件裂口尺寸五花八门，车间加工的时候每次都要反复调整冲压程序，效率很低，把这类撕裂特征做成标准化的特征库之后，设计的时候直接调用，只需要输入板厚、折弯半径参数就能自动生成匹配的裂口尺寸，车间加工时不用反复核对图纸，冲压一次成型，后续折弯合格率能提升到98%以上，基本不需要后续的边角修补工序。另外在做需要拼接的长箱体时，撕裂特征的位置还要和拼接焊缝的位置错开至少10mm以上，避免焊接时的高温影响裂口位置的材料性能，导致焊后折角位置出现变形。如果是做表面需要拉丝处理的不锈钢壳体，撕裂口的毛刺方向要和折弯方向一致，避免折弯后毛刺翻到外表面，后续拉丝处理也没法完全去除，影响外观质量。

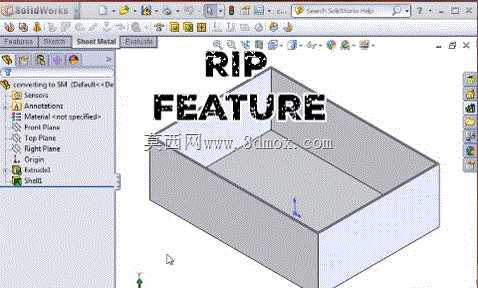

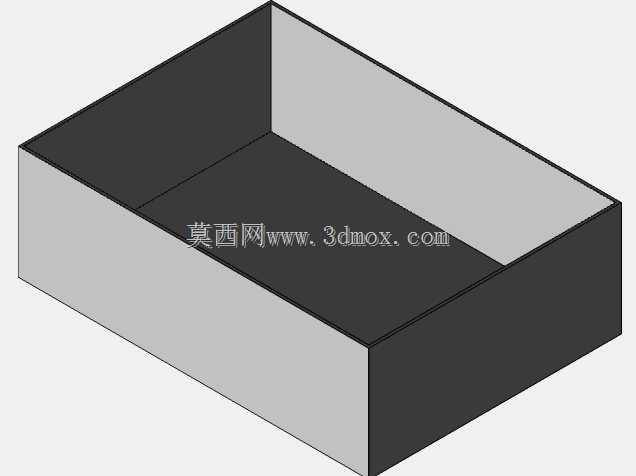

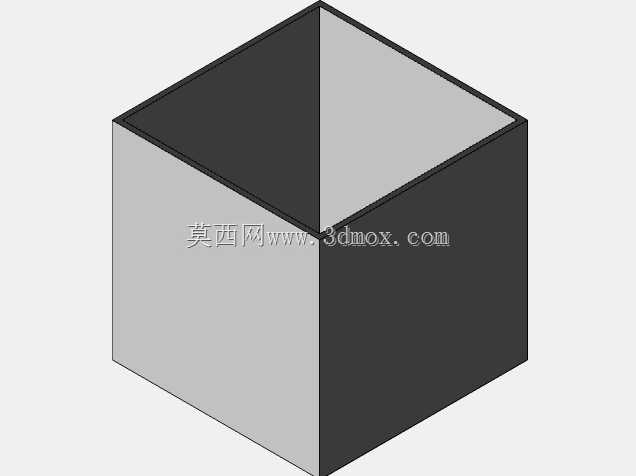

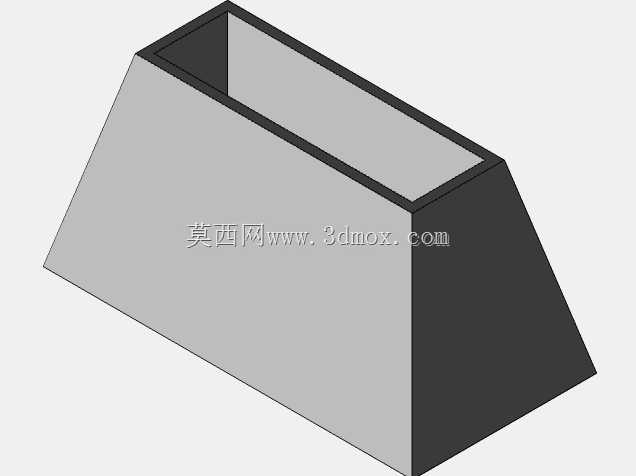

　　从三维建模的实操角度看，绘制这类撕裂特征不能直接用拉伸切除一步到位，要结合钣金模块的成型规则，先绘制基体法兰，再在需要开撕裂口的边角位置绘制开口轮廓，注意轮廓线要和折弯线保持准确的位置关系，不能出现线重叠或者间隙过大的问题，不然展开的时候会出现几何错误，导出的下料图尺寸不对。建模完成后要做展开验证，检查展开后的裂口位置轮廓是否连续，有没有出现自相交的轮廓线，要是展开报错，大概率是撕裂口的圆角尺寸和折弯半径不匹配，调整圆角参数后再重新展开，直到能顺利导出正确的下料轮廓。
