钣金加工用修改式成型工具结构设计

　　在日常钣金结构件的批量加工场景里，成型工具是提升钣金特征加工一致性、减少重复建模与现场调机耗时的核心工装载体，不少车间在处理机箱机柜、设备护罩、五金支架类零件的凸包、加强筋、定位凹点、桥型走线孔这类特征时，都会依赖定制化的成型工具来完成批量成型作业，而修改式成型工具的核心价值，就是在现有标准成型特征的基础上，根据实际零件的安装边界、受力需求、装配避让要求做定向调整，避免从零开始设计成型工装带来的尺寸偏差、成型失效问题。

　　从实际加工的需求端来看，不同行业的钣金件对成型特征的要求差异极大：通讯机柜类零件需要在侧板上成型带避让圆角的走线桥，既要保证线缆穿过时不会割破绝缘层，还要保证成型后板材的平面度满足后续喷涂、装配的公差要求；新能源设备的钣金护罩需要在安装点位成型带定位沉台的凸包，用来内嵌固定缓冲胶垫，这时候成型特征的深度、拔模角度、圆角半径都要和胶垫的实际尺寸匹配，不能直接套用软件自带的标准成型工具，否则会出现胶垫装不进去、装配后凸包变形的问题。这类定制化调整的需求，就是修改式成型工具的核心应用场景，它不需要推翻原有成型工具的整体结构，只需要针对工作型面、定位基准、避让缺口做定向修改，就能快速适配新的零件加工需求。

　　从设计思路上看，这类修改式成型工具首先要明确成型过程中的受力边界：钣金成型属于塑性变形过程，工具的工作型面必须和板材的成型面完全贴合，圆角处要预留足够的变形余量，避免成型时出现板材撕裂、起皱的问题；其次要考虑工具和折弯机、冲床设备的安装匹配，工具的装夹柄尺寸要符合常用设备的装夹槽宽度，安装基准面要保证平面度公差在0.02mm以内，避免装夹后出现偏斜导致成型特征位置偏移。在调整成型特征尺寸的时候，要提前计算板材的回弹量，比如常用的1mm厚冷轧钢板，成型90度凸台时的回弹量大概在1-2度，修改型面角度的时候要把这个回弹补偿量加进去，保证成型后的特征角度符合图纸要求。

　　在外形尺寸与安装边界的把控上，这类修改后的成型工具整体轮廓要控制在标准成型工具的安装尺寸范围内，不能因为修改了工作型面就导致工具和设备的其他部件发生干涉，比如工具的总高度要和冲床的行程匹配，保证下压到最低点位时，成型深度刚好达到设计值，不会因为工具过高导致过压、板材被压穿，也不会因为工具过矮导致成型深度不足、特征达不到使用要求。工具的定位边要做倒角处理，避免安装时刮伤设备的装夹面，工作型面的边缘要做R0.5以上的圆角过渡，防止成型时在板材表面留下压痕，影响零件的外观质量。

　　从实际使用的角度来说，修改完成的成型工具还要做试模验证，先用边角料做多次成型测试，检查成型特征的尺寸一致性、板材有没有开裂、成型后特征周围有没有明显的拉伸变形，如果出现成型后凸包顶部变薄量超过板材厚度10%的情况，就要调整成型工具的圆角半径，或者增加预成型结构，分散板材成型时的拉伸应力。针对不同厚度的板材，同一套成型工具的成型深度也要做对应调整，比如加工0.8mm厚的镀锌板时，成型深度可以比加工1.5mm厚的冷轧板时略深一点，抵消薄板回弹量大的问题。另外，成型工具的表面要做淬火处理，提高表面硬度，避免长时间批量加工后出现型面磨损、成型尺寸偏差的问题，工具的非工作表面要做防锈处理，适应车间多油、多湿气的存放环境。

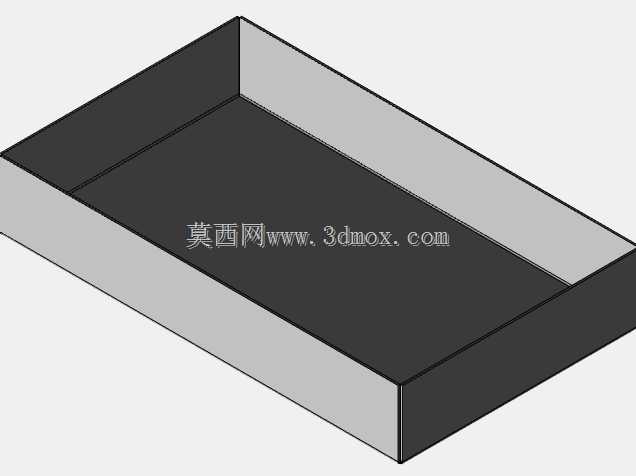

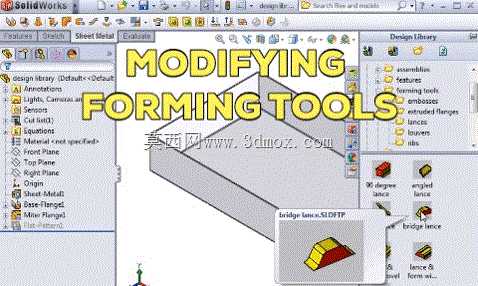

　　在三维建模阶段做成型工具修改时，还要注意成型特征和零件本体的布尔运算逻辑，保证工具的成型面是完全闭合的实体，没有破面、重叠面的问题，否则在软件里调用成型工具的时候会出现特征生成失败、成型方向错误的问题。修改过程中要保留原有成型工具的定位基准，不要随意更改装夹位置的尺寸，这样现场操作人员不需要重新调整设备的装夹参数，就能直接替换修改后的工具完成生产切换，减少换型等待时间。针对有避让需求的成型位置，要在工具上对应加工出避让缺口，比如成型位置旁边已经有预冲孔的话，工具上就要留出足够的间隙，避免下压时压到孔边导致孔位变形。
