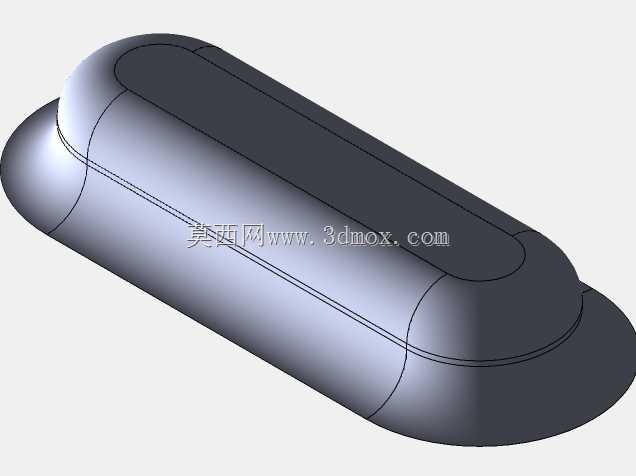

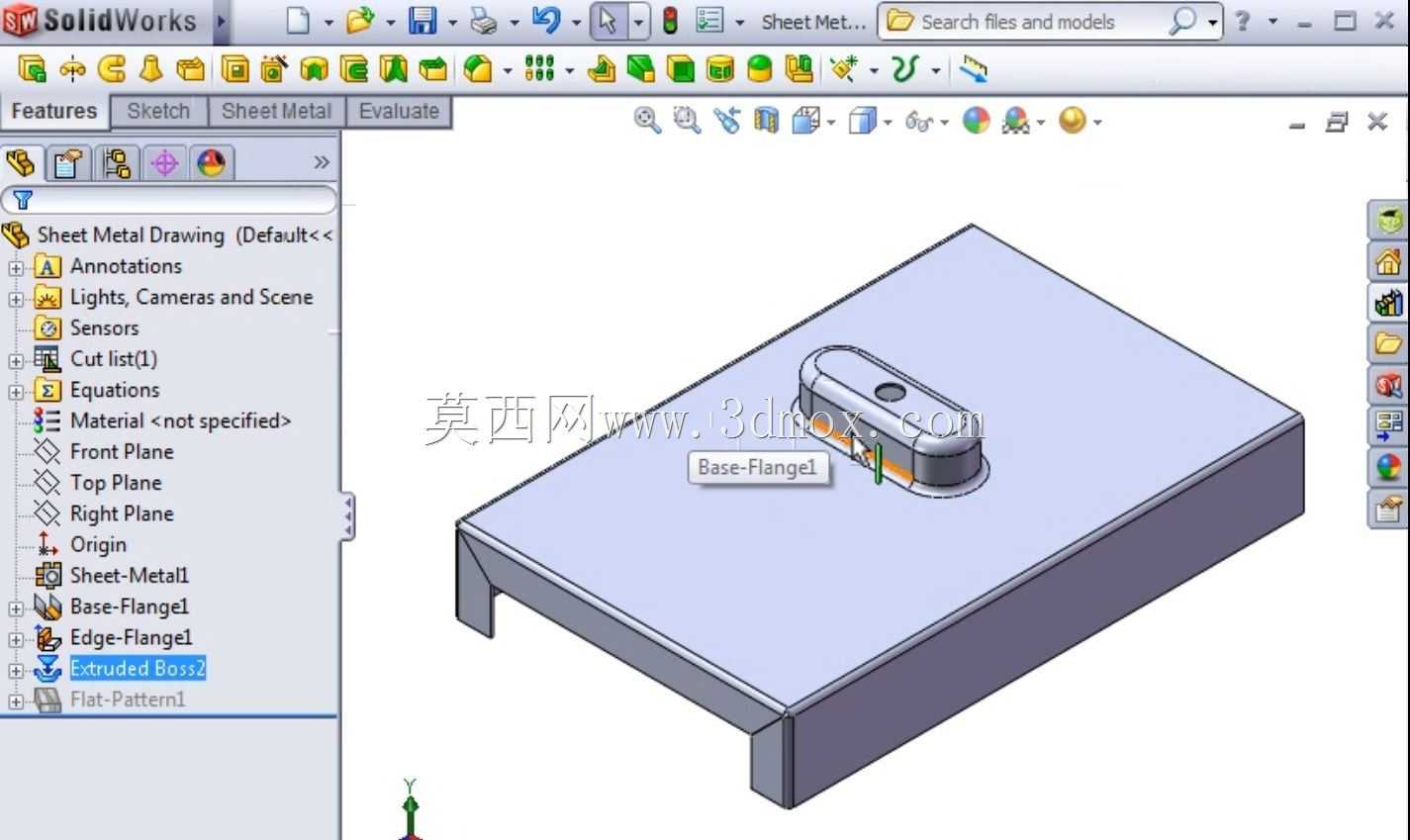

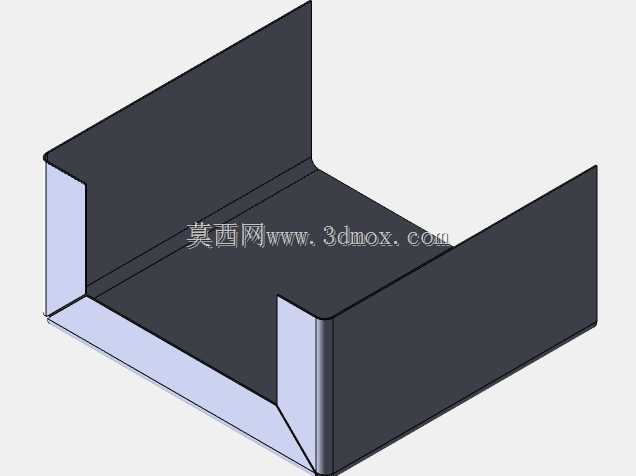

钣金成型用凸台结构成型工装设计

　　在钣金加工的日常生产场景里，这类成型工具是薄板类零件局部特征加工的核心工装之一，主要用于在平板钣金坯料上直接压出带安装孔的凸台结构，省去后续焊接凸台、打磨焊道的工序，在电气柜壳体、设备外罩、小型钣金支架的批量生产中应用十分广泛。以往做这类局部凸台特征，很多车间会采用焊接预加工凸台的方式，不仅焊接变形难以控制，焊后打磨的工作量大，批量生产时一致性很难保证，而采用这类成型工具直接在钣金坯料上冷压成型，凸台与基体为一体结构，强度远高于焊接结构，成型后的特征位置度偏差可控制在0.1mm以内，完全满足后续装配的精度要求。

　　从设计思路来看，这套成型结构首先匹配了常用钣金板材的成型极限，针对0.8mm到2mm厚度的冷轧钢板、镀锌板都能适用，成型凸台的拔模斜度设置为3度，既保证成型过程中材料顺利流动不出现拉裂，也能让成型后的零件顺利从工装上脱模，不会出现卡滞蹭伤表面的问题。凸台顶部的沉孔结构在成型时同步完成预压，后续攻丝或者穿装螺栓时不需要额外做孔位校正，凸台根部的圆角设置为R1.2，避免板材在冲压成型时应力集中出现开裂，同时也能减少成型过程中对板材表面镀锌层或者喷塑层的破坏，对于有防腐要求的户外钣金件来说，这个细节能大幅提升零件的使用寿命。

　　实际使用时，这套成型工具可以直接安装在普通开式压力机或者折弯机的模位上，不需要额外定制专用设备，安装边界适配常规的200mm×200mm模座安装尺寸，成型时的合模行程只需要25mm，单次成型周期不超过2秒，对于小批量多品种的钣金加工车间来说，换型调整只需要松开两个紧固螺栓就能完成工装更换，不需要重新校准模位，能大幅缩短生产准备时间。成型过程中，工装的压边圈会先压紧板材周边区域，避免成型时板材出现起皱，成型冲头下行到设定深度后保持0.5秒的保压时间，让板材充分塑性变形，减少回弹带来的尺寸偏差，成型后的凸台高度公差可以稳定控制在±0.15mm，完全满足M4、M5规格紧固件的安装要求。

　　从结构细节来看，这套成型工具的工作部分采用了分体式设计，冲头和下模的成型刃口都做了淬火处理，硬度达到HRC58-62，连续冲压10万次以上才需要做刃口修磨，维护成本很低。下模的排料空间做了足够的避让，成型过程中不会因为材料流动的余料堆积出现凸台表面凹陷的问题，针对不同厚度的板材，只需要调整压力机的下行深度就能适配，不需要更换工装零件。在做电气柜安装凸台、设备面板的定位凸台、钣金支架的连接凸台时，用这套工装成型的特征，后续装配时不需要额外配做调整，零件的互换性很好，批量生产时的不良率可以控制在千分之二以内，相比传统焊接工艺，单件加工成本能降低60%以上，生产效率提升至少3倍。

　　很多刚接触钣金设计的工程师容易忽略成型工具的边界尺寸限制，在排布零件特征时把凸台位置设置得离板材折弯边太近，导致成型时干涉折弯结构，这套成型工具的成型工位距离安装基准边的最小安全距离是12mm，在做零件设计时只要把凸台特征的中心距离折弯边的尺寸控制在15mm以上，就不会出现成型干涉的问题，同时成型区域周边3mm范围内不要设置其他压筋、冲孔特征，避免成型时材料流动带动周边特征变形。对于需要做表面喷塑的钣金件，成型后的凸台表面粗糙度可以达到Ra1.6，喷塑后不会出现明显的流挂或者积粉问题，外观质量比焊接凸台打磨后的效果好很多。
