金属薄板卷边成型结构设计方案

　　在钣金加工领域，薄板卷边结构是提升构件边缘刚度、消除锐边安全隐患、优化装配适配性的核心结构形式，这类结构广泛应用于机箱机柜壳体、家电金属外罩、通风管道接口、五金装饰构件等场景，不同应用场景下的卷边参数选择，直接决定了构件的实际使用性能与装配适配度。日常生产中，未做卷边处理的薄板切口不仅存在锋利毛边，容易划伤装配人员与终端用户，在长期受振动、外力磕碰的工况下，切口位置还容易出现应力集中，引发板材撕裂、变形等失效问题，而合理设计的卷边结构，能在不额外增加板材厚度、不提升材料成本的前提下，将薄板边缘的抗形变能力提升40%以上，同时让边缘形成光滑圆弧过渡，完全消除锐边风险。

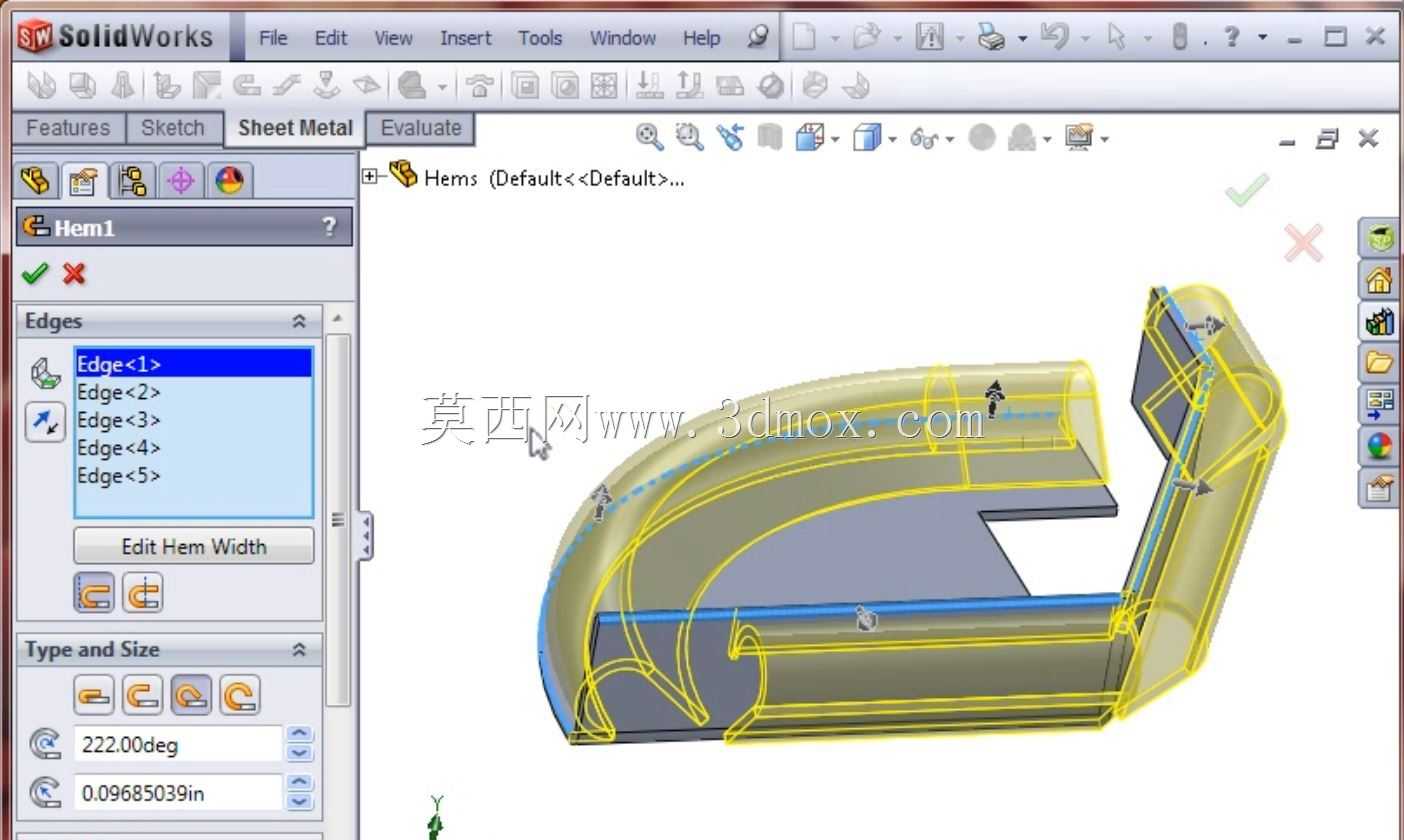

　　这套卷边结构的设计，首先围绕薄板的实际加工特性展开，针对常用的冷轧钢板、镀锌薄板等常用钣金材料，卷边的卷曲半径设置充分考虑了材料的延伸率极限，避免卷制过程中出现材料开裂、褶皱等加工缺陷。从结构细节来看，卷边的卷曲角度设置为222度，这个角度并非随意选取：如果卷曲角度过小，卷边与板材本体的贴合度不足，受外力时容易出现卷边张开、变形的问题；如果卷曲角度过大，超过材料的形变极限，卷边内侧会出现材料堆叠起皱，外侧则容易因拉伸过度出现微裂纹，影响结构的抗腐蚀能力与结构强度。卷边的内径尺寸控制在0.096英寸左右，这个尺寸既能够保证卷边内部可以预留足够空间，适配部分场景下需要穿装细钢丝、密封胶条的需求，也不会因为卷边直径过大，占用过多的装配空间，影响构件与其他配件的配合精度。

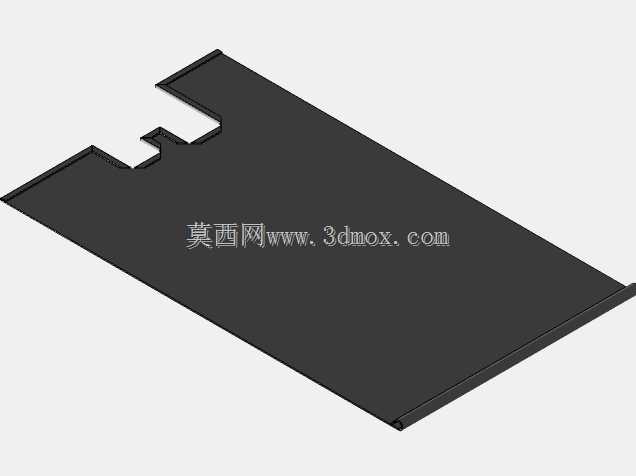

　　在实际建模过程中，结构的边界处理充分考虑了钣金加工的工艺顺序：卷边位置与板材本体的衔接处设置了微小的过渡圆角，避免折弯卷制时出现应力集中导致的开裂；卷边的直边段长度经过反复校核，既保证卷边与板材本体贴合紧密，不会出现虚边、弹开的问题，也不会因为直边过长导致材料浪费。针对不同的安装场景，这套卷边结构可以灵活调整参数：如果是用于需要密封的通风管道接口，可在卷边内部嵌入圆形橡胶密封条，卷边的抱紧力能够将密封条牢牢固定，避免管道通风时出现漏风问题；如果是用于设备外壳的边缘防护，卷边的圆弧面可以直接作为与人接触的接触面，光滑的圆弧不会划伤操作人员，同时还能提升外壳的整体质感；如果是用于薄板构件的拼接装配，卷边结构可以作为卡扣的配合位，实现无焊接、无螺丝的快速拼接，提升装配效率。

　　从安装边界来看，这套卷边结构的整体外轮廓尺寸经过严格控制，卷边完成后，边缘突出板材本体的尺寸控制在合理范围内，不会与相邻的安装构件产生干涉。在做整体装配设计时，只需要在相邻构件的对应位置预留出与卷边半径匹配的避让空间，即可保证装配顺畅，不会出现卡滞、装配间隙不均的问题。针对冲压模具的设计适配，这套卷边结构的成型步骤可以拆分为预弯、卷圆、压合三个工序，每个工序的形变角度都经过合理分配，避免单次形变量过大导致的材料加工缺陷，能够适配普通冲床、折弯机等常规钣金加工设备，不需要定制特殊的专用加工设备，能够有效降低生产加工的成本投入。

　　在实际工况验证中，这类卷边结构的抗冲击性能表现优异，当构件边缘受到侧向冲击力时，卷边的圆弧结构能够将冲击力均匀分散到周边的板材区域，避免应力集中在切口位置导致的板材变形。同时，卷边形成的双层结构，能够有效提升薄板构件的整体抗扭刚度，减少大尺寸薄板构件在使用过程中出现的共振、异响问题。对于需要做表面喷涂、电镀处理的构件，卷边位置的圆弧过渡能够让涂层、镀层均匀附着，不会出现锐边位置涂层过薄、容易脱落的问题，提升构件的表面处理质量与使用寿命。
