钣金薄板点动折弯成型结构设计

　　在日常的钣金加工场景中，薄板类零件的局部凸起成型是极为常见的工序，这类结构常被用于设备外壳的定位凸台、走线避让位、卡扣配合座等位置，点动成型作为不需要额外开定制冲孔模的成型方式，在小批量试制、多品种柔性生产场景中有着极高的应用频次，很多机箱机柜、通讯设备壳体、小型家电外覆盖件的局部凸台结构，都会采用这类点动折弯的工艺方案来实现，能够大幅降低小批量生产阶段的模具投入成本，缩短打样周期。

　　这个结构的设计核心围绕薄板局部成型的材料流动特性展开，设计时首先要考虑成型区域的材料延展率，常规冷轧薄板的延展率在20%左右，点动凸起的高度不能超过板材厚度的3倍，否则成型过程中极易出现材料拉裂、局部减薄超差的问题，直接影响零件的结构强度。建模过程中需要先确定成型基准面，以板材的原始平面为固定基准，绘制点动区域的轮廓线，这里的轮廓采用长圆形结构，两端的圆弧半径要和凸起高度匹配，避免转角处应力集中导致成型后回弹量过大。

　　从功能特性来看，这类点动成型结构不需要额外的焊接、铆接工序，直接在平板基材上通过局部塑性变形形成凸起结构，一体性更好，相比拼接式的凸台结构，不存在连接松动、防腐薄弱点的问题，在有密封要求的壳体类零件上应用时，能够减少密封失效的风险。设计时需要预留足够的成型边界，点动轮廓距离板材边缘的最小距离不能小于凸起高度的2.5倍，否则成型过程中边缘材料会被拉扯变形，导致整体平面度超差，无法满足后续的装配贴合要求。

　　建模阶段需要同步考虑工艺实现的可行性，点动成型的拔模斜度设置在3度到5度之间，既可以保证成型后凸模能够顺利退料，也不会因为斜度过大导致凸台顶部的接触面积过小，无法满足后续装配时的支撑、定位需求。凸台底部和原始板材的过渡圆角设置为和板材厚度一致的数值，能够有效缓解成型时的应力集中，减少折弯开裂的概率，同时也能避免后续喷涂、电泳等表面处理工序时出现积液、膜厚不均的问题。

　　在实际生产应用中，这类结构可以通过数控冲床的点动成型模具一次性加工完成，不需要后续的人工校形工序，设计时需要核对数控冲床的成型工位行程，确保凸起高度在设备的成型行程范围内，同时要避开板材上的其他冲孔、切口特征，两个相邻点动特征之间的中心距要大于4倍的凸起高度，避免成型时相互干涉导致特征变形。对于需要和其他零件配合的点动凸台，建模时要考虑材料成型后的回弹量，普通冷轧钢板的回弹量大概在0.5度到1度之间，设计时可以通过微调成型角度来补偿回弹，保证成型后的凸台高度、平面度都能满足装配公差要求。

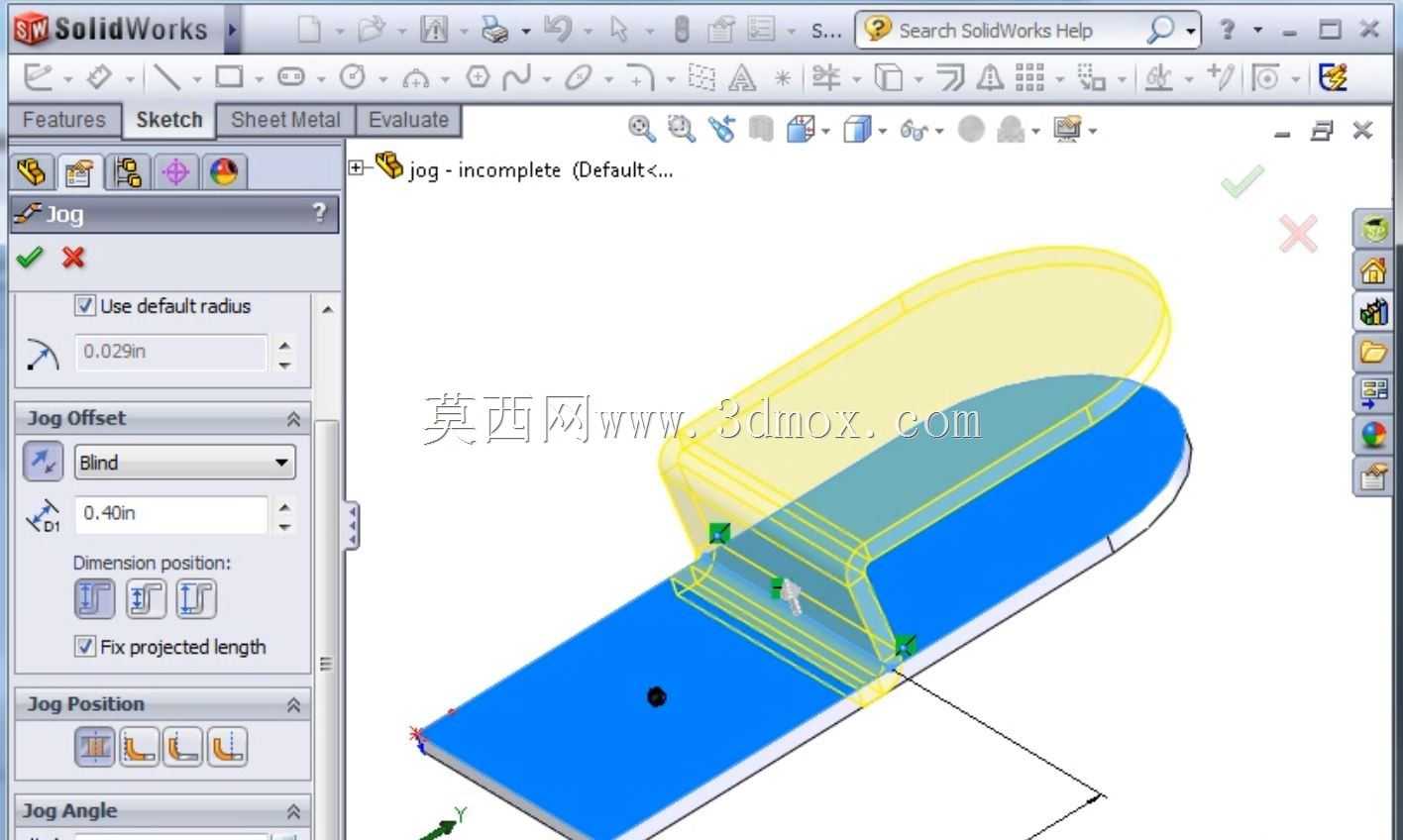

　　结构的安装边界需要结合整体装配需求来确定，点动凸台的顶部平面作为装配支撑面时，平面度公差要控制在0.1mm以内，建模时需要保证凸台顶面和原始基准面的平行度，避免装配时出现贴合间隙。如果凸台需要作为螺纹连接的支撑位，还要在凸台中心预留底孔的加工余量，成型后再进行钻孔攻丝，避免直接在成型区域预冲孔导致成型时孔位变形。整个建模过程采用钣金模块的专用成型工具来实现，能够自动生成准确的展开图，直接对接数控冲床的加工程序，减少后续工艺人员的二次绘图工作量，展开图上会自动标注成型特征的位置、尺寸，方便生产端快速定位加工，也能提前核算板材的利用率，优化排样方案减少材料损耗。
