钣金库切割类矩形盒体结构设计

　　日常做钣金结构设计时，这类基础矩形盒体的切割成型特征是绕不开的通用结构，小到电气控制箱的壳体、设备端的接线盒，大到生产线旁的小型工件收纳盒、设备防护的局部罩壳，都能看到这类结构的实际应用。很多刚接触钣金设计的工程师容易忽略这类基础结构的细节，总觉得就是一块板折成盒子再切个缺口，实际落地加工时才会发现各种问题：要么切割边的毛刺方向没考虑装配干涉，要么折弯扣除量算错导致拼缝过大，要么安装边的预留尺寸不够，最后装到设备上要么晃荡要么卡不进去。

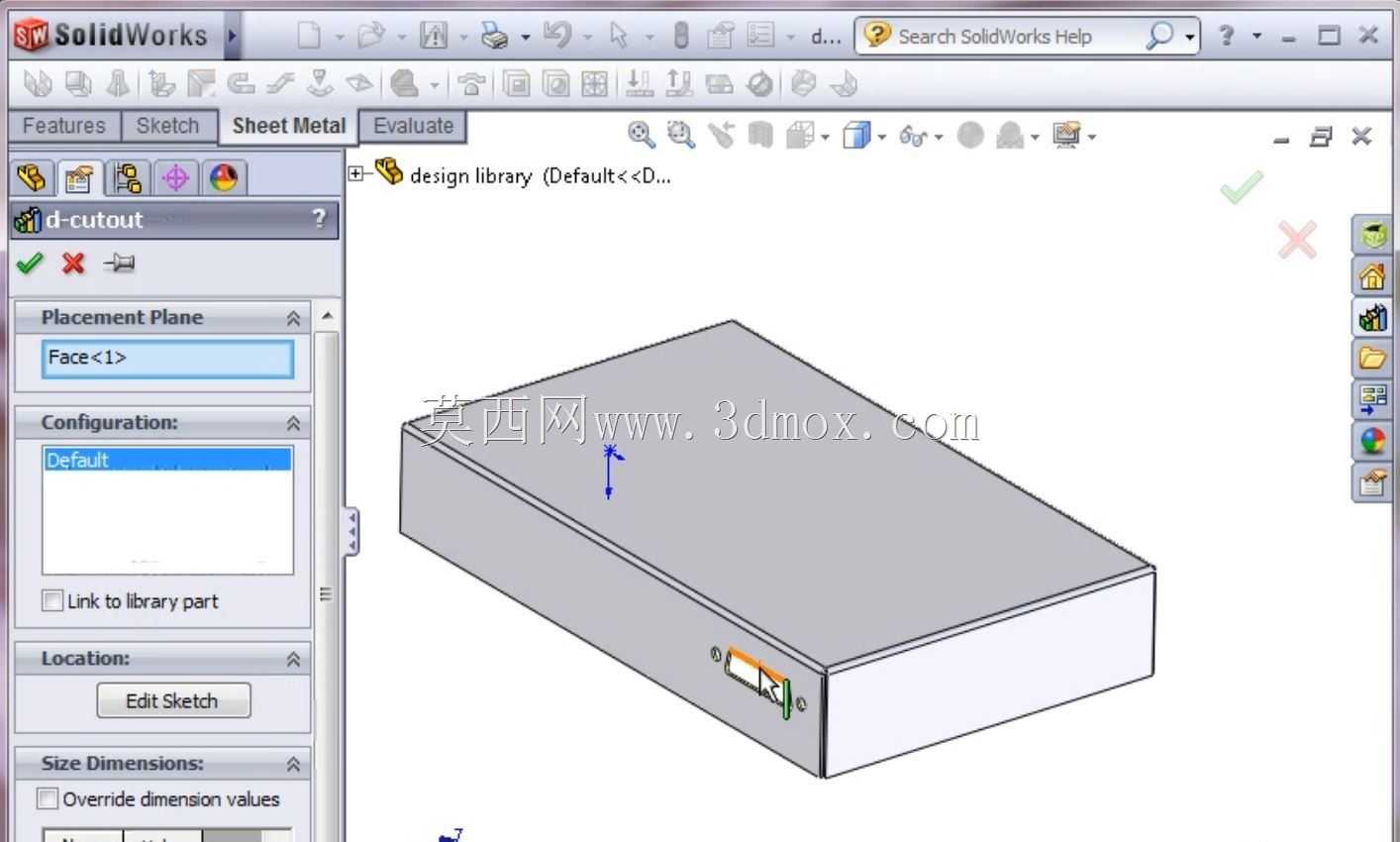

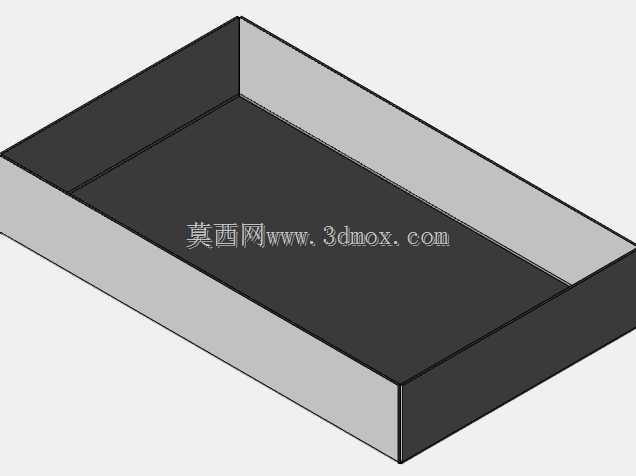

　　做这个结构的设计时，首先要锚定实际安装边界，先确认盒体需要容纳的内部元器件或者工件的最大轮廓尺寸，在此基础上预留出板材厚度对应的折弯余量，不能直接按内部净尺寸画完就直接生成切割特征，不然折弯后内部空间会被折弯圆角挤占，原本能放进去的元件最后塞不进去。切割特征的位置选择也有讲究，图里的切割位置选在盒体侧壁靠近底边的位置，这个位置通常是用来走线缆或者安装固定卡扣的，切割边的走向要和折弯线保持平行或者垂直，尽量避免斜向切割，一方面是激光切割时走直线的加工效率更高，另一方面斜切边在折弯时容易出现应力集中，导致板材撕裂，尤其是1.5mm以下的薄冷轧钢板，斜切边的折弯开裂概率比直边高近三成。

　　从实际加工的角度看，这类钣金件的切割工序一般安排在折弯之前，也就是先在平板料上用激光或者冲床切出对应的缺口、安装孔，再上折弯机折出盒体的四个侧壁，这就要求设计时所有切割特征的位置都要考虑折弯时的避让：比如切割缺口距离折弯线的距离不能小于板材厚度的1.5倍，不然折弯时缺口位置会被折弯模挤压变形，原本规整的切割边会被挤成凸起的毛边，后续还要人工打磨，增加不必要的工序成本。如果是用在户外设备上的盒体，切割边还要做钝化处理，避免锋利的切口割破线缆的绝缘层，造成短路隐患，这一点在做电气柜类钣金结构时是强制要求的工艺点，很多新手设计师容易在图纸上漏标这个要求，最后加工回来的件装上线缆就磨破皮，返工成本很高。

　　这类盒体的拼接方式也和切割特征直接相关，如果是采用点焊拼接，切割缺口的位置要避开焊点位置，不然焊接时焊渣会溅到切割边的位置，导致缺口变形；如果是采用卡扣式无焊接拼接，那切割缺口的尺寸精度就要控制在±0.1mm以内，卡扣的配合量要留0.2mm的装配间隙，不然现场装配时要么卡不进去要么卡扣松脱。另外还要考虑板材的材质差异，同样的切割尺寸，用冷轧板和用304不锈钢板的折弯回弹量不一样，不锈钢的回弹量更大，所以切割特征的位置补偿量也要对应调整，不能直接套用冷轧板的设计参数，不然折出来的盒体拼缝会不均匀，外观质量达不到要求。

　　在生产线的实际应用里，这类带切割特征的钣金盒体很多时候是用来做设备的操作按钮盒，切割缺口刚好用来嵌装按钮或者指示灯，这时候切割边的平面度要求就很高，要是切割边变形，按钮装上去会歪，甚至卡滞按不动。还有些场景下这类盒体是用来做小型工件的流转料盒，切割缺口是方便工人拿取盒内的小零件，这时候切割边的圆角处理就很重要，不能留尖锐的直角，不然工人频繁拿取零件时容易割伤手，这也是结构设计时要考虑的人机工程细节，不能只盯着结构强度和尺寸，忽略实际使用时的操作安全性。

　　做三维建模的时候，这类结构要优先用钣金模块的专用特征来生成，不要用实体切除再抽壳的方式建模，因为钣金模块能自动计算折弯扣除量，生成的展开图能直接导入切割设备编程，要是用实体建模的方式，后续转展开图时还要重新调整折弯系数，很容易出错，尤其是批量加工的时候，一个系数错了整批料都报废，损失不小。另外建模时要把切割特征的草图完全约束，不能留欠定义的尺寸，不然修改盒体整体尺寸时，切割特征的位置会乱跑，后续改图要花很多时间调整，对于通用类的钣金库特征，最好把常用的切割尺寸、位置参数做成可配置的系列零件，下次设计同类型结构时直接调用改参数就行，能大幅提升设计效率，不用每次都从头画草图、标尺寸，减少重复劳动的出错概率。
