钣金件闭合拐角结构三维设计实例

项目分类:通用五金配件 发布时间:2021-11-27 ID:410992
  • 钣金件闭合拐角结构三维设计实例
  • 钣金件闭合拐角结构三维设计实例

  在各类钣金柜体、设备外罩、金属箱壳的加工制造场景中,板材拼接处的拐角处理直接决定了成品的密封性能、外观平整度以及后续焊接、喷涂工序的加工余量。日常做结构设计时,很多新手容易忽略闭合拐角的细节处理,要么在折弯后留下过大的拼接缝隙,导致焊接时需要填充大量焊材,热变形量难以控制;要么拐角处的板材重叠量设置不合理,折弯时出现材料干涉,直接顶坏折弯机模具或是造成板材局部撕裂。

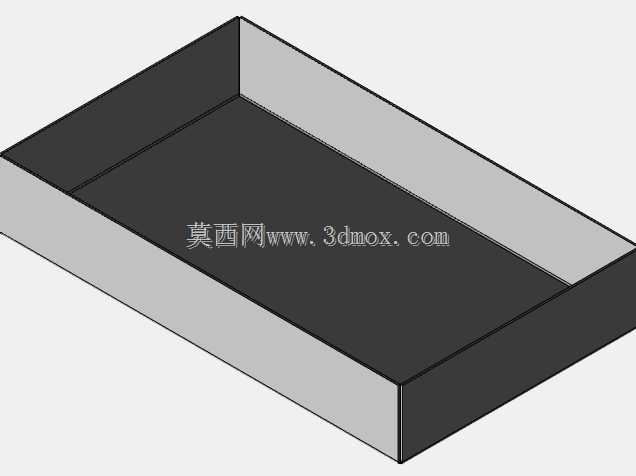

  这个闭合拐角的结构设计,核心是解决两块垂直折弯板材在转角位置的衔接问题。设计时首先要匹配常规钣金加工的折弯内R参数,结合常用冷轧钢板、镀锌板的材料延展特性,预留合理的折弯止裂口,避免折弯过程中拐角位置的应力集中导致板材开裂。不同于开放式拐角的处理方式,闭合拐角需要将两块相邻折弯边的端部做精准的轮廓裁切,让两个折弯面在转角位置实现近乎无间隙的贴合,既可以减少后续焊接的打磨工作量,也能避免柜体类产品在拐角位置积灰、漏液,提升整体结构的防护等级。

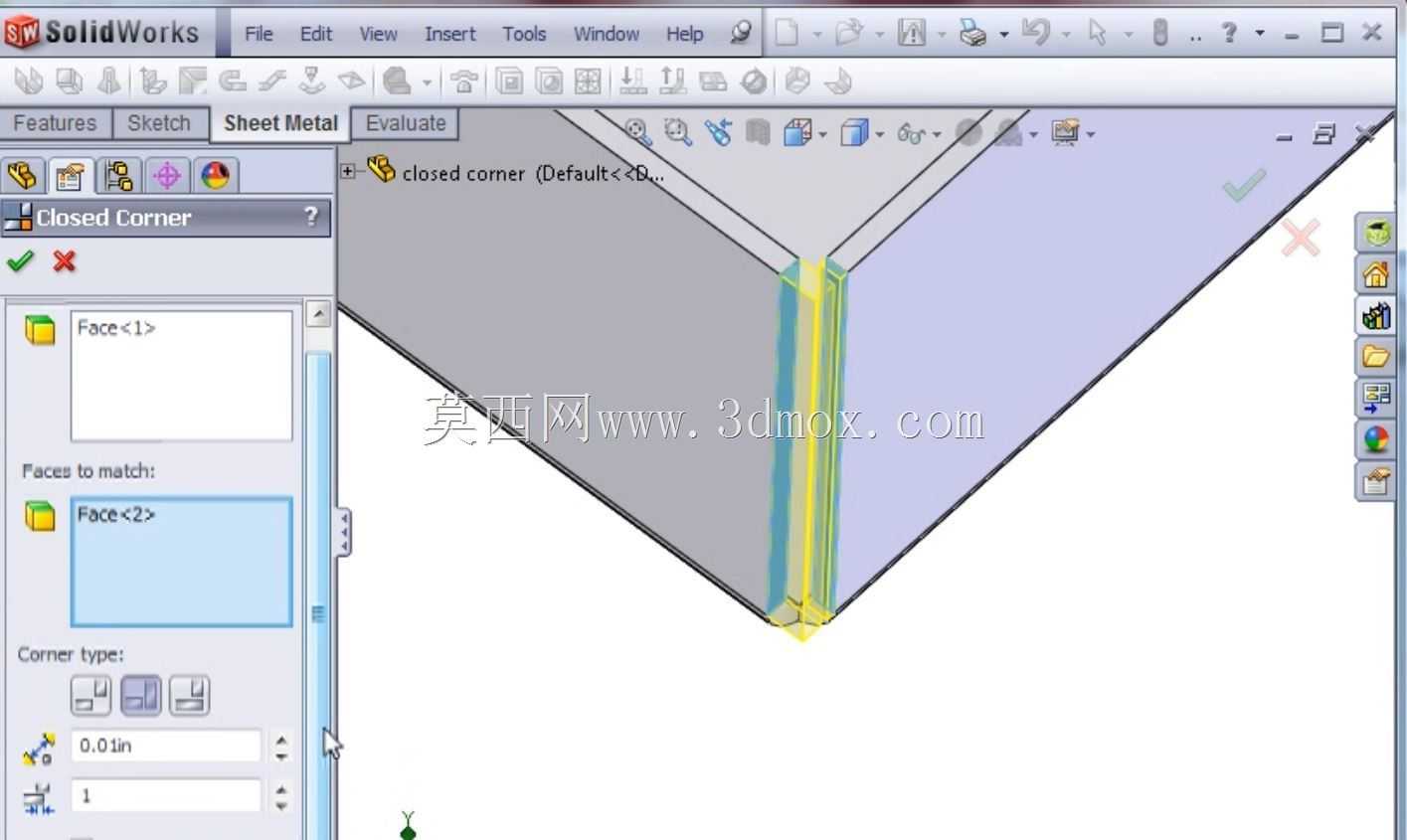

  从实际安装边界来看,这类闭合拐角结构不需要额外加装角码等连接件,依靠板材自身的折弯拼接就能形成足够的结构强度,拐角位置的重叠搭接量通常根据板材厚度做匹配调整,薄板类材料搭接量控制在1倍板厚到1.5倍板厚区间即可,过大会造成材料浪费且折弯时容易出现叠料干涉,过小则无法起到封闭缝隙的作用。在做三维建模时,需要同步验证折弯顺序对成型的影响,先完成单边折弯再进行相邻边的折弯成型时,要确保闭合角的裁切轮廓不会和已成型的折弯边发生碰撞,必要时可以在建模阶段对折弯路径做模拟,提前调整拐角处的缺口尺寸。

  在电气控制柜、户外设备机箱、不锈钢厨具这类对边角密封性、外观光洁度要求较高的产品中,这类闭合拐角结构应用十分广泛。相比于焊接后打磨的处理方式,合理设计的闭合拐角在折弯成型后就能形成规整的直角衔接,焊缝长度更短,焊接热影响区更小,成品的边角直线度更容易控制。设计过程中还要考虑板材的纤维方向,尽量让折弯线与板材轧制纤维方向呈一定夹角,避免拐角位置在折弯时出现裂纹,同时闭合角的对接边缘要预留轻微的工艺倒角,既可以避免折弯时边缘的毛刺刮伤操作人员,也能让拼接缝隙更加均匀。

  很多现场加工出现的拐角贴合不良问题,本质上是三维建模阶段没有考虑折弯扣除值的影响,不同板厚、不同折弯下模V槽宽度对应的折弯扣除量存在差异,建模时如果直接按理论直角尺寸绘制闭合角轮廓,实际折弯后就会出现对接边错位或是缝隙过大的问题。这个结构实例在建模时就将折弯扣除的补偿值融入到了轮廓裁切尺寸中,确保实际折弯成型后两个对接边能够精准对齐,不需要二次修磨就能满足后续焊接或是咬合成型的要求。对于需要做密封处理的箱体结构,闭合拐角位置的紧密贴合还能减少密封胶的使用量,避免密封胶从缝隙处溢出影响外观,同时提升整体结构的防水防尘性能,在户外使用的设备外壳上,这种结构的拐角长期使用也不容易出现积锈问题,因为缝隙小,水汽和杂质不容易残留在内侧夹缝中。
