钣金斜接法兰构件结构设计方案

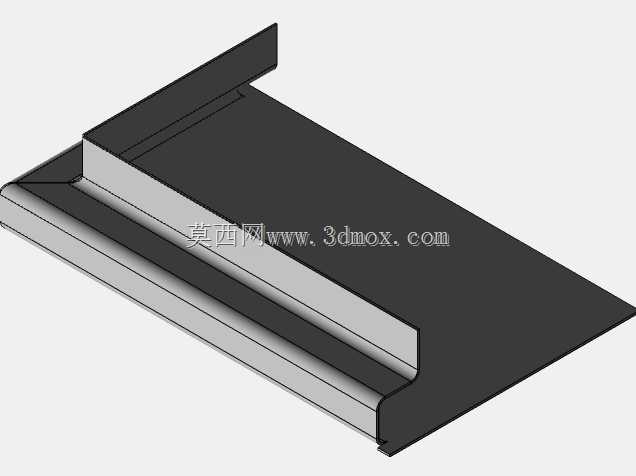

　　在各类钣金柜体、通风管道、设备护罩的结构拼接场景中，斜接法兰是实现薄板构件垂直或成角度边部刚性连接的核心结构，区别于平接法兰的直边对接形式，斜接结构能够在转角位置实现连续的折弯过渡，避免多段拼接带来的接缝错位、密封失效问题，尤其在需要保证壳体整体气密性、结构刚性的电控柜、除尘风道、机床外防护场景中，这类结构的应用占比能达到钣金连接结构的六成以上。

　　从实际使用需求来看，这类斜接法兰的核心作用是为相邻的钣金壁提供连接基准面，同时通过折弯边自身的结构强度提升转角位置的抗形变能力，避免薄板构件在运输、安装、长期受振动工况下出现转角开裂、拼接缝隙变大的问题。在通风管道系统中，带斜接法兰的转角段能够减少风阻突变，避免直拼角带来的气流涡旋，降低管道运行过程中的风噪与压损；在设备外护罩结构中，斜接法兰的连续折弯边能够为护罩拼接提供均匀的螺栓安装位，无需额外在转角位置加装角码补强，减少装配环节的零件数量与工时消耗。

　　设计这类斜接法兰结构时，首先需要匹配基材的厚度参数，常规应用场景下多选用0.8mm到2mm厚度的冷轧钢板或镀锌钢板，折弯内圆角需要与板材厚度匹配，避免折弯过程中出现外侧拉伸开裂、内侧起皱的问题。斜接位置的接缝间隙需要控制在0.1mm以内，既能够保证折弯成型后两段法兰边的平面度，也能为后续的焊接、涂胶密封工序提供良好的基础，间隙过大会导致焊接变形量增大，间隙过小则会在折弯过程中出现材料挤压堆叠的问题。法兰边的宽度需要根据连接需求确定，采用螺栓连接时法兰边宽度需要满足螺栓边距要求，预留足够的扳手操作空间；采用拉铆、无铆钉铆接工艺时，法兰边宽度可以适当收窄，减少材料占用。

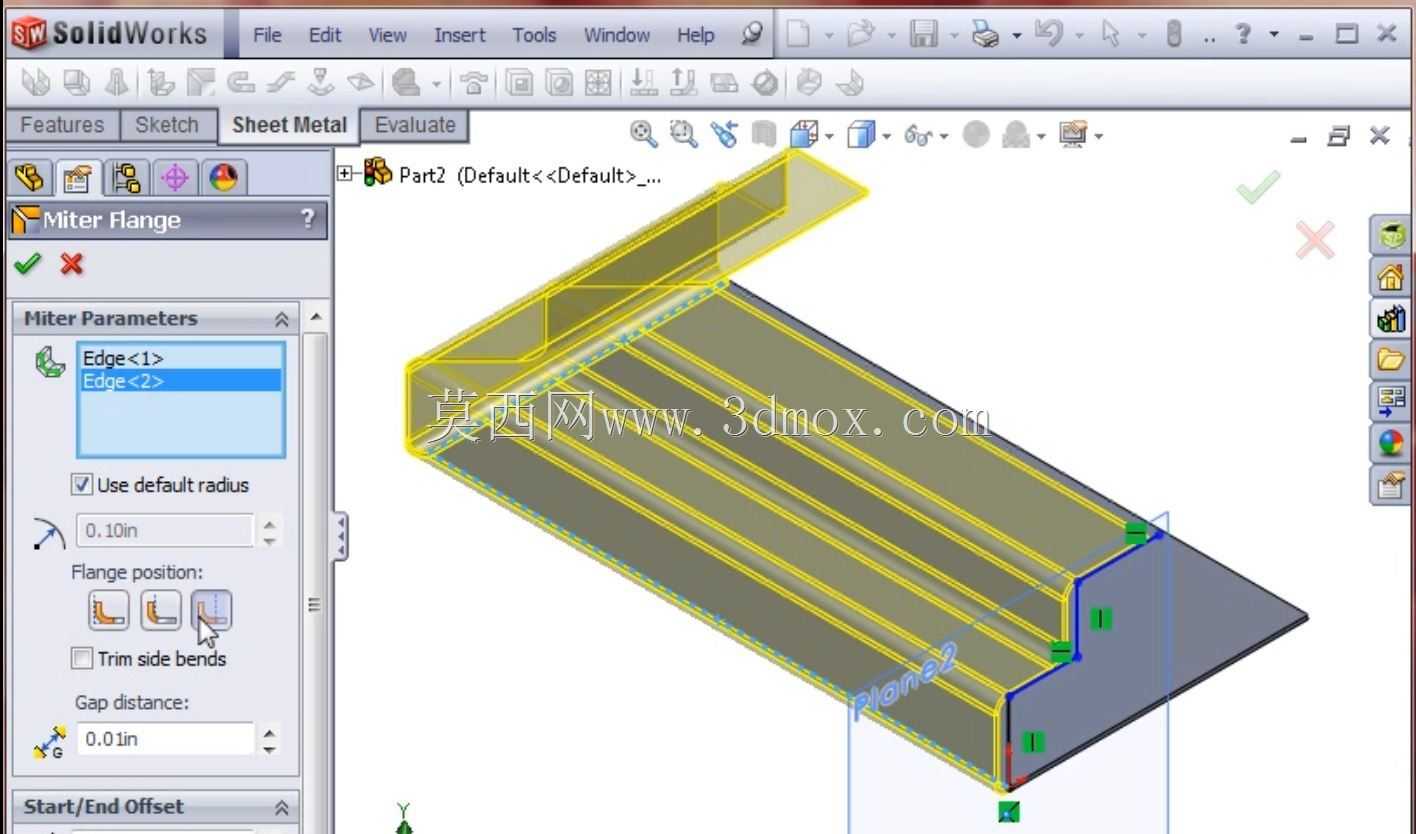

　　从建模逻辑来看，斜接法兰的设计需要先完成基础钣金壁的创建，确定转角位置的相交边线，在斜接法兰特征中需要明确折弯的角度、法兰边的延伸长度，同时需要根据工艺需求选择是否对接边进行修剪，当相邻法兰边存在干涉风险时，需要开启侧边修剪选项，避免成型后边部出现重叠。设计过程中需要同步考虑折弯扣除值的设置，不同板材厚度、不同折弯圆角对应的折弯扣除参数存在差异，参数设置偏差会导致实际展开尺寸与建模尺寸不符，直接造成下料后零件无法精准拼接。

　　安装边界方面，这类斜接法兰构件的拼接面平面度需要控制在0.2mm每米范围内，螺栓孔位的位置度公差需要控制在0.15mm以内，保证相邻段拼接时孔位能够自然对齐，无需强行撬拉构件对位，避免安装后产生额外的装配应力。在需要密封的应用场景中，法兰边的拼接面需要预留密封胶条的安装槽位，或者保证足够的平面宽度供密封胶填充，转角位置的斜接缝需要做连续密封处理，避免出现密封断点。对于需要经常拆卸的检修口位置的法兰，还需要在法兰边位置压装加强筋，提升法兰边的抗形变能力，避免多次拆装后法兰边翘曲导致密封失效。

　　在实际生产环节，这类斜接法兰结构可以通过数控折弯机一次成型，相比传统的分件焊接转角结构，能够减少焊接工序的工作量，同时避免焊接带来的热变形、焊疤打磨工作量，成型后的构件外观一致性更好，尺寸精度更稳定。对于批量较大的产品，还可以将斜接法兰结构与板材落料工序结合，通过冲压模具直接完成法兰边的预成型，进一步提升生产效率，降低单件生产成本。需要注意的是，当板材厚度超过3mm时，斜接位置需要做坡口处理，保证折弯后接缝能够完全贴合，避免出现缝隙过大影响连接强度的问题。
