钣金拐角修饰角饰板结构设计

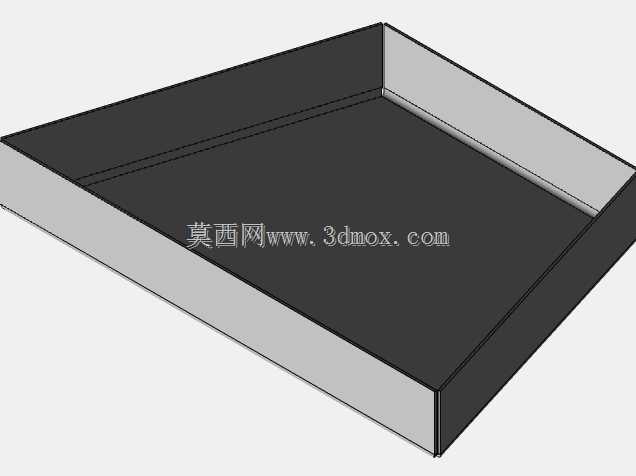

　　在各类金属板材拼接的设备外罩、机柜框架、装饰性钣金围护结构中，拐角位置的处理一直是影响整体装配精度、外观完整性与结构安全性的关键细节，这类角饰板正是针对钣金构件90度拐角的修饰与衔接需求开发的专用结构件。日常设备运维与装配场景里，裸露的钣金切割拐角不仅容易残留毛刺划伤作业人员，还会在多块板材拼接时出现接缝不齐、缝隙外露的问题，既破坏整体外观的一致性，也容易在缝隙处积留灰尘、切削液等杂物，长期使用后会加速板材边缘的锈蚀，影响构件整体使用寿命。这款角饰板在设计时优先匹配常规钣金折弯工艺的加工边界，整体采用等厚板材冲压成型，主体轮廓贴合两垂直相交钣金面的拐角走向，边缘做了顺滑的过渡修型，没有尖锐的棱角凸起，

　　安装后可以完全覆盖两块拼接板材的接缝端头，把原本外露的切割断面完全遮挡，同时让拐角位置形成连续顺滑的曲面过渡，避免人员磕碰划伤。从结构设计逻辑来看，这款角饰板的型面完全贴合相邻两个钣金面的安装基准，背面预留的贴合面与被装饰的钣金板面完全共面，不需要额外做复杂的适配修配，装配时可以直接卡接在拐角位置，配合点焊或者结构胶就能完成固定，不需要在主体板材上额外加工复杂的安装孔位，不会破坏主体钣金构件的结构强度。在实际选型适配时，需要注意角饰板的折弯内R角要匹配主体钣金件的折弯半径，避免安装时出现贴合间隙；角饰板的外延边长度要覆盖主体板材接缝的外露端头，通常外延尺寸比板材厚度大3到5毫米即可，既保证完全遮挡接缝，

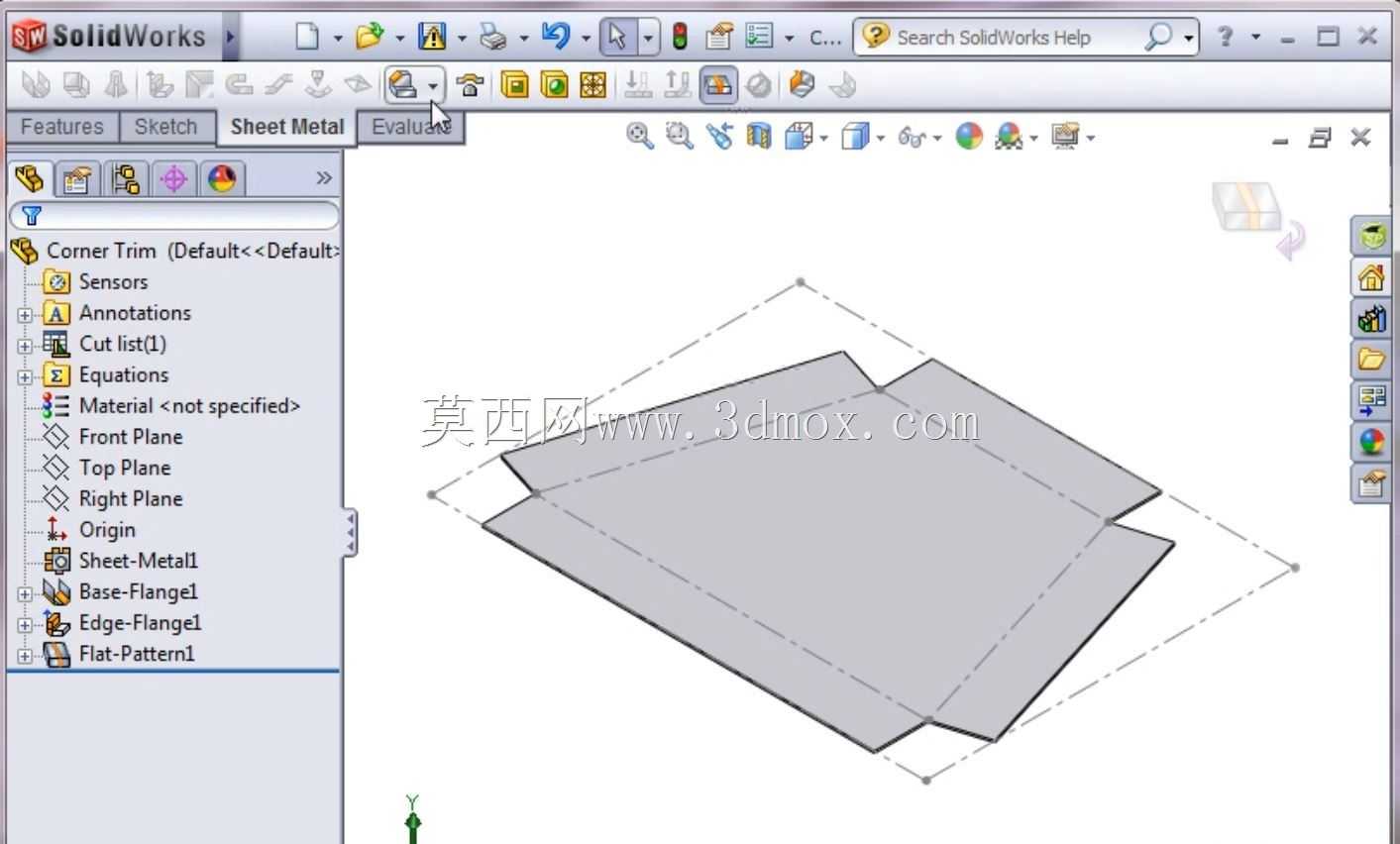

　　也不会因为外延过长影响周边其他构件的安装。这类角饰板广泛应用在电气机柜外罩、自动化设备防护栏、金属家具框架、商用设备装饰围护等场景中，不同场景下可以根据使用需求调整板材厚度与表面处理工艺，在有防腐需求的户外设备场景中，可以选用镀锌板材或者做喷塑、阳极氧化表面处理，在有外观装饰需求的商用设备场景中，可以做拉丝、镜面抛光处理提升质感。设计建模过程中，优先采用钣金模块进行特征构建，先绘制基础的平板轮廓，再通过边线法兰、拐角修剪等特征完成整体型面的构建，最后展开验证下料尺寸的合理性，确保冲压折弯后各边的尺寸公差控制在±0.1毫米范围内，保证安装时的贴合精度。需要注意的是，角饰板的折弯角度要严格控制在90度±0.5度的公差范围内，

　　角度偏差过大会导致安装时出现一侧贴合翘起的问题，影响装配后的外观效果；边缘的毛刺要在冲压后做打磨处理，避免安装过程中划伤作业人员。在多构件装配的场景中，角饰板的安装位置要避让周边的铰链、锁具、走线孔等功能结构，安装完成后角饰板的外表面要与相邻钣金面保持齐平，不能出现凸起或者凹陷的台阶，保证整体外观的平整顺滑。对于需要经常拆卸维护的设备拐角，也可以在角饰板上预留隐形的卡扣结构，配合主体板材上的卡孔实现无焊接快装，提升后期维护的拆装效率。
