金属薄板边缘折弯法兰结构设计

　　在钣金结构的实际工程应用中，边缘法兰是薄板类构件实现拼接、安装、刚度强化的核心结构形式，这类结构广泛出现在电气柜壳体、通风管道、设备护罩、输送线料槽等场景中，是冷作钣金加工里最常见的成型结构之一。日常做结构设计时，很多新手容易忽略边缘法兰的成型边界，要么折弯后出现板材撕裂，要么法兰面平整度不足导致后续装配贴合度差，要么法兰高度设置不合理无法匹配紧固件的安装空间，这些问题都需要在三维建模阶段就提前规避，不能等到下料折弯后再返工调整。

　　做这类边缘法兰的设计时，首先要结合实际安装场景确定法兰的功能定位：如果法兰是用于两个钣金件的螺栓拼接，那法兰的有效宽度必须覆盖螺栓孔的中心距加上螺栓头、螺母的压紧面尺寸，同时要预留扳手的操作空间，不能出现螺栓装上后没有空间拧螺母的情况；如果法兰是用于增加薄板构件的边缘刚度，避免薄板在运输、使用过程中出现波浪变形，那法兰的折弯高度不需要过高，通常取板材厚度的4-6倍即可，过高反而会增加不必要的材料消耗，还容易在折弯时出现角度回弹超差的问题；如果法兰是用于和其他型材、机架做焊接固定，那法兰的折弯角度要严格匹配焊接贴合面的角度，通常90度折弯的角度公差要控制在±0.5度以内，避免焊接时出现过大的拼接缝隙，增加焊接填充量和焊接变形量。

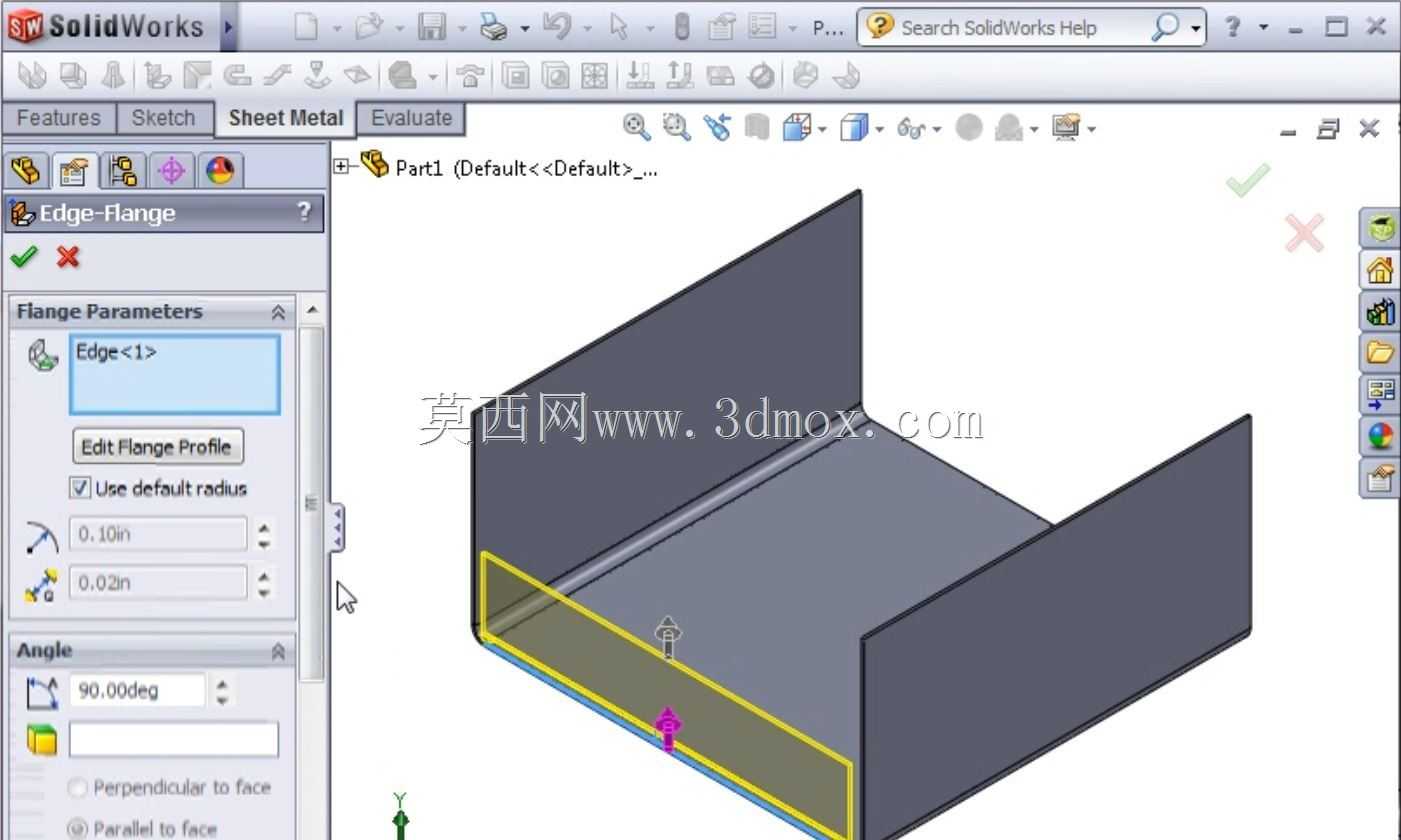

　　从成型工艺的角度考虑，边缘法兰的设计必须匹配常规折弯设备的加工能力，下模V口的宽度选择直接决定了最小折弯边的高度，常规冷轧钢板折弯时，最小折弯边高度不能小于V口宽度的0.7倍，同时要避开板材的折弯开裂极限，比如普通Q235冷轧板顺着轧制方向折弯时，内折弯半径最小可以取0.5倍板厚，垂直轧制方向折弯时内折弯半径要适当放大到1倍板厚，不然折弯位置很容易出现微裂纹，后续做表面喷涂或者长期受振动载荷时，裂纹会扩展导致法兰断裂。建模过程中要把这些工艺约束直接融入参数化设计里，比如把法兰高度、折弯半径、折弯角度都设置成可调整的参数，后续遇到不同板厚、不同安装需求时，只需要修改对应参数就能快速生成符合工艺要求的结构，不用每次重新绘制草图。

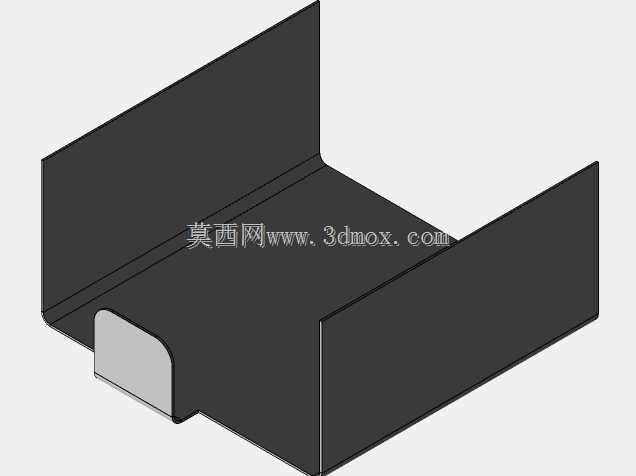

　　实际项目里做这类三边折弯的槽型钣金件时，还要特别注意三个法兰交汇位置的工艺缺口设计，很多人建模时直接把三个法兰做成完全交汇的实体，实际折弯时相邻两个法兰的材料会在角部出现挤压堆叠，导致角部鼓包、角度超差，所以必须在三个边的交汇位置开出合适的止裂缺口，缺口的大小要匹配板厚和法兰高度，既要避免折弯时材料干涉，又不能让缺口过大导致角部出现过大的缝隙，影响后续的密封或者防护性能。如果这个构件是用于有密封要求的场景，比如通风管道、储液槽的槽体，那法兰面的平面度要求会更高，建模时就要考虑到折弯后的回弹补偿，通常90度折弯时，根据板厚和材料硬度的不同，要预先设置1-3度的角度补偿量，避免折弯后法兰面外张，导致拼接时密封垫压合不严出现漏风、漏液的问题。

　　从安装边界的角度来说，这类边缘法兰的孔位设计必须和配对件的孔位完全匹配，同时要考虑装配公差的累积，通常安装孔要设计成长圆孔或者比螺栓直径大1-2mm的通孔，补偿钣金件折弯、下料过程中产生的位置误差，避免出现孔位对不上无法装配的情况。如果法兰是安装在设备的外侧，还要考虑法兰边缘的毛刺处理要求，建模时可以在法兰的外边缘添加适当的倒角或者卷边结构，避免安装维护时锋利的板边划伤操作人员，同时也能提升构件的外观质感。另外，法兰的折弯方向也要结合实际装配场景确定，是向内折弯还是向外折弯，直接影响整个构件的外形尺寸和安装空间，比如做设备护罩的法兰时，如果采用向内折弯的形式，护罩的外表面会更平整，没有突出的法兰边，外观更整洁，同时也能避免法兰边积灰；如果是做料槽的法兰，向外折弯的形式会让槽体内部更光滑，不容易残留物料，清理更方便。

　　在做结构刚度校核的时候，不要忽略边缘法兰对整个薄板构件刚度的提升作用，1mm厚的冷轧板如果没有边缘法兰，跨度500mm的板面很容易出现肉眼可见的变形，但是加上10mm高的边缘法兰后，整体的抗弯刚度能提升3倍以上，很多时候不需要额外增加加强筋就能满足刚度要求，能有效减少焊接工序和材料成本。当然法兰的高度也不是越高越好，当法兰高度超过板厚的10倍之后，继续增加法兰高度对整体刚度的提升效果会明显下降，反而会增加板材的消耗，所以设计时要结合实际的载荷情况计算合理的法兰高度，不要盲目做大尺寸。如果构件需要承受一定的载荷，比如人员踩踏的平台护板、承载物料的料槽，还可以在法兰上增加压筋或者翻边结构，进一步提升法兰的抗弯能力，避免法兰在受力时出现变形，导致连接螺栓松动或者密封失效。
