钣金折弯件展开模式结构设计参考

　　在钣金加工的实际生产场景中，这类多面折弯成型的构件是电控柜柜体、设备防护外罩、小型设备安装支架类产品的核心组成单元，日常做结构设计时，这类构件的展开参数设置直接决定了后续折弯工序的成型精度，稍有偏差就会出现折弯后邻边贴合间隙超差、安装孔位错位、边角拼缝不齐的问题，很多车间一线的返工问题都出在展开阶段的参数设置疏漏上。做这类构件的三维建模时，首先要结合实际折弯设备的下模开口宽度、上模R角大小来确定每道折弯线的扣除值，不能直接套用软件默认的展开系数，不同批次的冷轧钢板、镀锌板材的实际屈服强度存在细微差异，批量加工前往往需要用同批次废料试折一道弯，实测折弯扣除量后再回填到模型参数里，才能保证整批零件的折弯尺寸一致性。从结构形态来看，

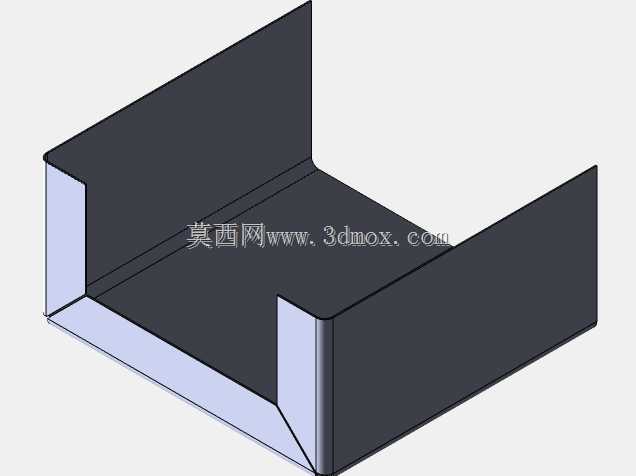

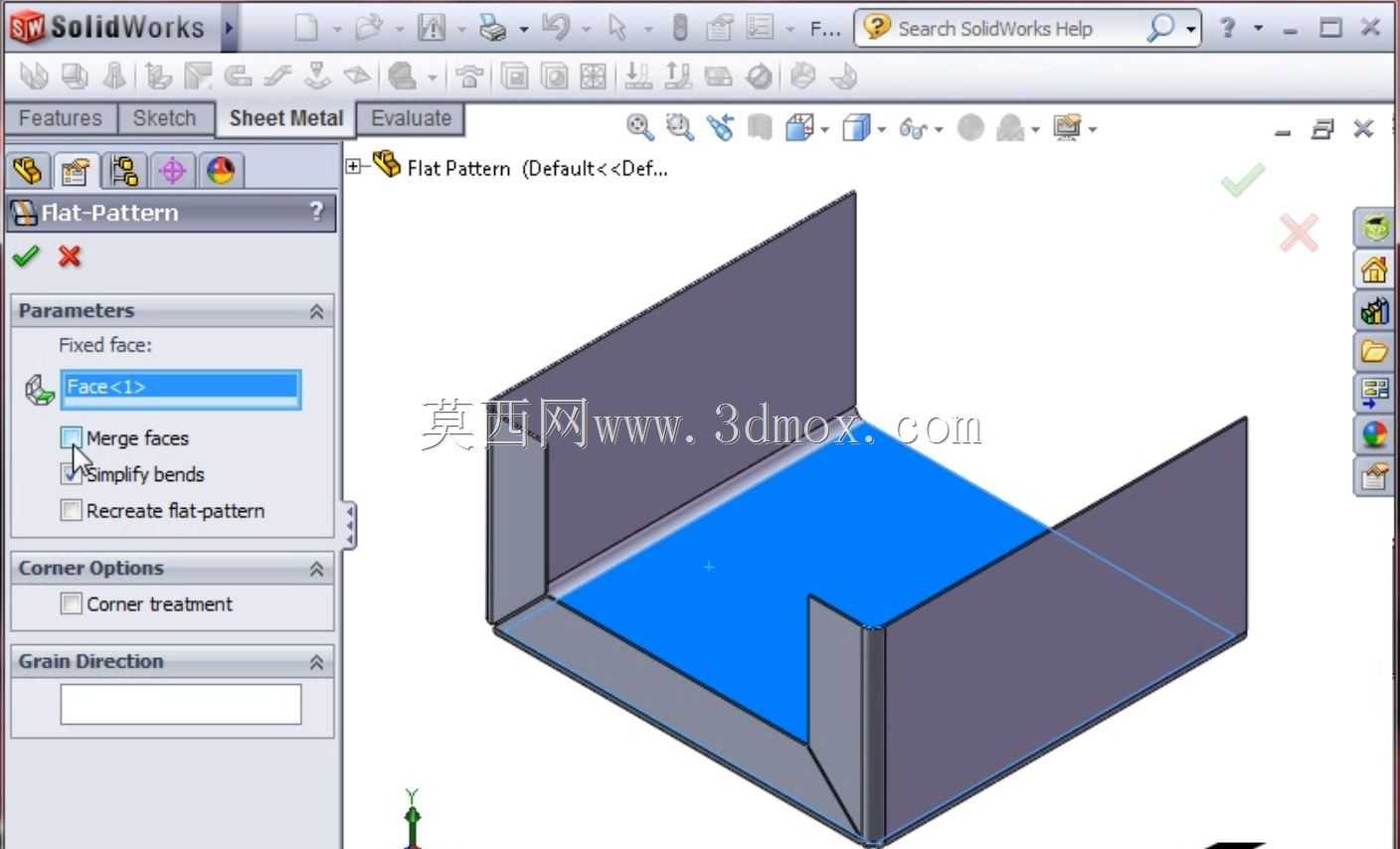

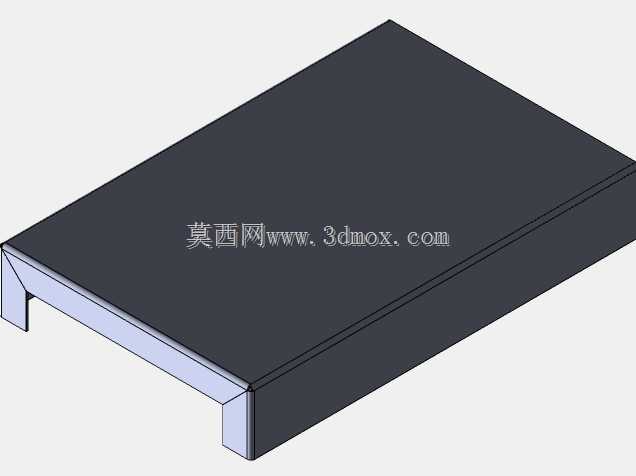

　　这个构件属于三面围合式的折弯件，底部为承载基准面，两个垂直立面分别承担侧边防护和相邻构件安装连接的作用，其中一侧立面预留的缺口是为了避让相邻装配的管线或者嵌入式安装的小型元件，设计这个缺口的时候要注意缺口边缘到折弯线的距离不能小于板材厚度的1.5倍，否则折弯时缺口位置会出现应力集中导致的撕裂变形，很多新手设计时容易忽略这个边界要求，加工出来的零件缺口处扯裂直接报废。建模过程中处理展开模式选项时，要注意区分不同折弯边的工艺属性，对于需要后续焊接拼合的边角，要在展开图里预留对应的焊接收缩余量，而对于需要直接折弯后贴合无间隙的边角，要把合并面选项勾选准确，避免展开后出现多余的拆分线条，导致激光下料时误切。

　　实际生产中这类构件的安装边界要提前和装配环节确认，底部基准面的平面度公差要控制在板材厚度的20%以内，两个垂直立面和底面的垂直度公差不能超过0.5mm每百米，否则后续安装门板或者外接附件时会出现装配干涉。另外在设置展开参数时，要注意纹理方向的设置，对于外观要求较高的装饰性钣金件，板材轧制纹理方向要和折弯线保持垂直，能有效减少折弯处的开裂风险，同时提升外观面的一致性，要是纹理方向和折弯线平行，折弯R角较小的时候很容易出现明显的折弯裂纹，后续表面喷涂也遮盖不住缺陷。很多设计人员在做这类钣金件的时候，容易忽略折弯逃料的设置，在两个垂直立面交汇的折弯角位置，如果不做对应的切角逃料，折弯时两个立面的材料会在角位挤压堆叠，导致角位凸起变形，

　　既影响外观也会导致后续拼焊时缝隙不均匀，这个模型对应的展开设置里，边角处理选项的参数就是用来调整这类角位逃料的尺寸，实际设置时要根据板材厚度调整切角的大小，一般切角边长设置为板材厚度的0.8到1.2倍之间，就能避免挤压堆叠的问题。在设备防护类应用场景里，这类钣金构件往往还要承担一定的防护强度要求，展开时不能为了下料方便随意拆分构件，能整体折弯成型的就不要拆分焊接，整体折弯的构件刚性比焊接拼接的高30%以上，还能减少焊接打磨的工作量，降低后续表面处理的成本。做三维建模的时候，要把展开模式和成型模式的参数做关联，这样调整成型尺寸的时候展开图能自动更新，避免出现成型模型改了但下料展开图没同步更新的低级错误，很多工厂出现的批量下料报废事故，都是因为参数关联没做好，改了3D模型没更新工程图导致的。另外要注意，不同的表面处理工艺对展开尺寸也有细微影响，比如做喷塑处理的零件，涂层厚度一般在0.05到0.15mm之间，尺寸精度要求高的安装位要提前预留涂层厚度，而做电镀处理的零件尺寸变化很小，基本可以忽略。这类三面折弯的构件在做安装孔位设计时，孔位距离折弯线的距离也要满足最小折弯边距要求，要是孔位离折弯线太近，折弯时孔位会被拉扯变形，导致后续螺丝穿不进去，要是结构受限必须把孔位做在靠近折弯线的位置，就要在孔位靠近折弯线的一侧提前压出压筋或者做预冲缺口，抵消折弯时的材料拉扯力。
