多折边金属薄板折弯余量结构设计

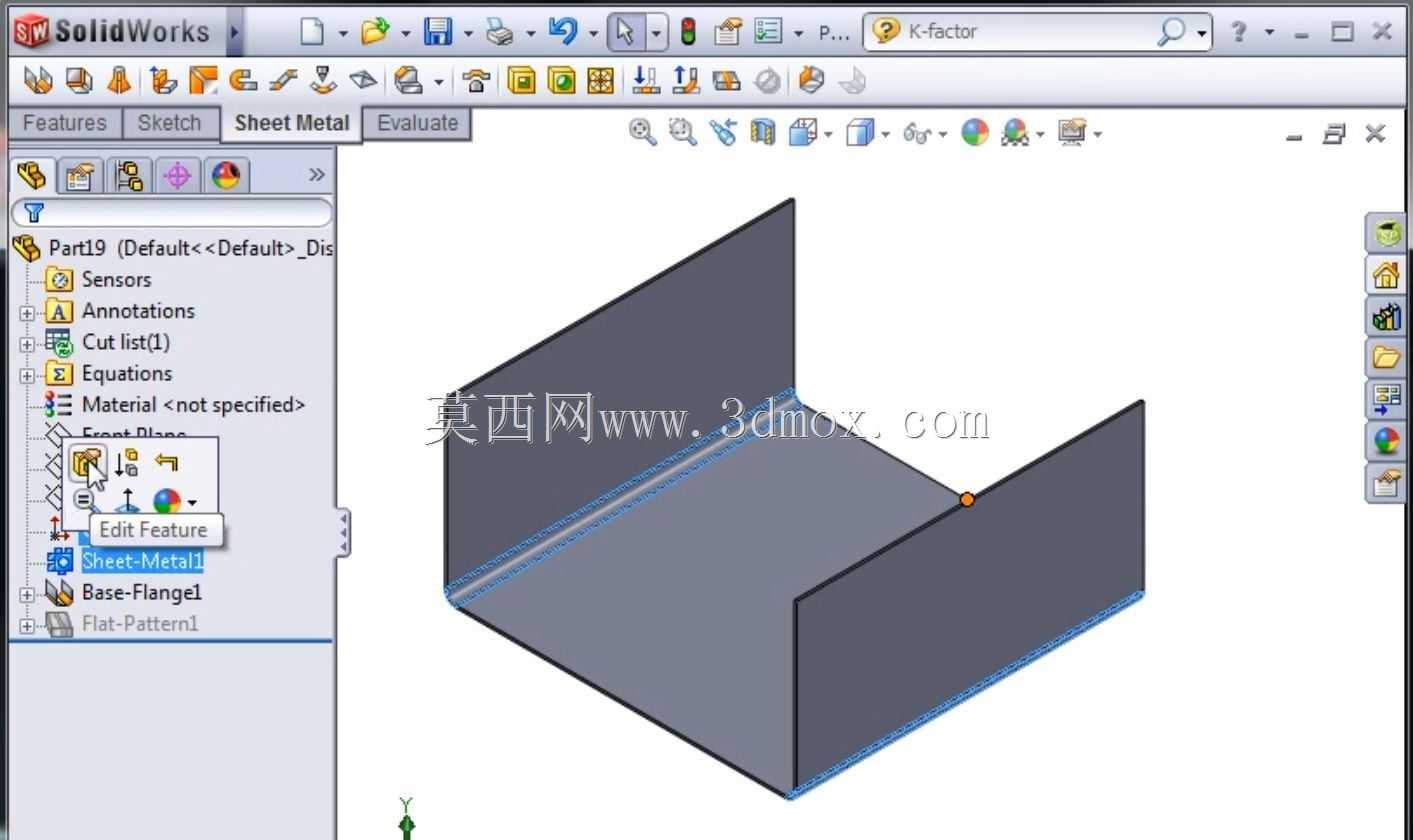

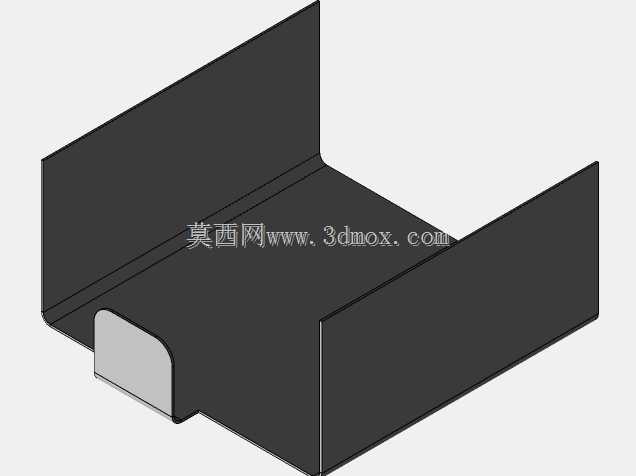

　　在钣金冷作加工的实际生产场景中，折弯余量的精准设定直接决定了多折边构件的成型尺寸精度，这类双直角折边的薄板构件，常见于电气柜内部安装支架、设备防护围挡的拼接单元、小型操作台的侧围支撑结构，日常作业中很多新手工程师容易忽略折弯处的材料拉伸变形，直接按展开平板的理论尺寸下料，最终折出的构件要么安装孔位错位，要么折边高度达不到装配要求，和相邻构件拼接时出现几毫米的缝隙，需要反复打磨修配才能装机，既浪费材料又拖慢生产节拍。做这个结构的三维建模时，首先要明确构件的使用边界，这类双折边结构通常采用1-2mm厚度的冷轧钢板加工，两个垂直折边的高度根据实际安装场景一般在30-80mm区间，底板的宽度根据承载需求调整，

　　建模时不能直接用直角实体拼接来模拟折弯，必须在折弯处预留对应的圆角过渡，这个圆角的内R值通常取板材厚度的0.5-1倍，对应不同的板材材质，比如普通Q235冷轧板的K因子取值在0.42-0.45区间，不锈钢板材因为塑性变形量不同，K因子要调整到0.4左右，这些参数的设定不是凭空来的，都是车间实际折弯作业中反复测量修正出来的经验值。很多人做钣金展开时容易犯的错误是直接按外尺寸相加再减两个板厚，这种算法只适合粗略估算，真正要做到一次下料成型合格，必须把折弯处的中性层偏移量算准，也就是我们常说的折弯余量，这个余量不是固定值，它和折弯上模的刀尖R、下模的V槽宽度、折弯时的压力大小都有关系，比如用10mm宽的V槽折1.5mm厚的钢板，

　　90度折弯的余量大概在2.5mm左右，如果换用12mm的V槽，余量就要相应调整，不然折出来的角度和尺寸都会有偏差。从结构功能上看，这种双折边的构件不需要额外焊接加强筋，两个垂直折边本身就形成了类似槽钢的截面结构，抗弯折强度比平板提升很多，安装时可以直接在折边上冲制安装孔，用自攻螺丝或者抽芯铆钉和相邻构件固定，底板部分如果需要承载较轻的元器件，可以直接在平面上冲制凸包或者压铆螺母柱，不需要额外焊接螺母，减少焊接变形的风险。建模过程中要注意折弯线的位置标注，展开图里必须把每一条折弯线的位置、折弯方向、折弯角度都标注清楚，车间的折弯师傅拿到图纸才能快速调机，不用反复核对尺寸，另外要注意折弯的避让设计，

　　两个相邻折边的交接处要预留微小的工艺缺口，避免折弯时材料在角部堆积起皱，这个缺口的尺寸一般取1.5倍板厚就足够，太大了会影响角部的密封性能，太小了起不到避让作用。实际装配时这类构件的安装边界要提前预留，比如折边的外侧到相邻构件的距离要至少留出2mm的装配间隙，避免因为板材厚度公差或者折弯角度的微小偏差导致装不进去，另外如果构件表面需要做喷塑或者镀锌处理，展开下料时还要考虑涂层的厚度影响，配合尺寸要适当放大0.1-0.2mm，不然表面处理之后孔位会变小，螺丝穿不过去。很多刚接触钣金设计的工程师总觉得折弯余量是个很玄的东西，其实只要结合车间的实际加工设备，把常用板材、常用模具对应的余量参数整理成自己的设计库，建模时直接调用，就能做到95%以上的一次成型率，不用反复改图补料。这个结构的建模过程没有复杂的曲面，都是基础的平板和折弯特征，重点在于参数的合理性，所有的尺寸设定都要服务于实际加工，不能只在软件里看着形状对就完事，要考虑折弯机能不能折、折的时候会不会干涉、折完之后能不能顺利安装，这些才是钣金结构设计的核心，而不是单纯的三维造型。
