带卷边安装耳的弧形钣金护罩结构

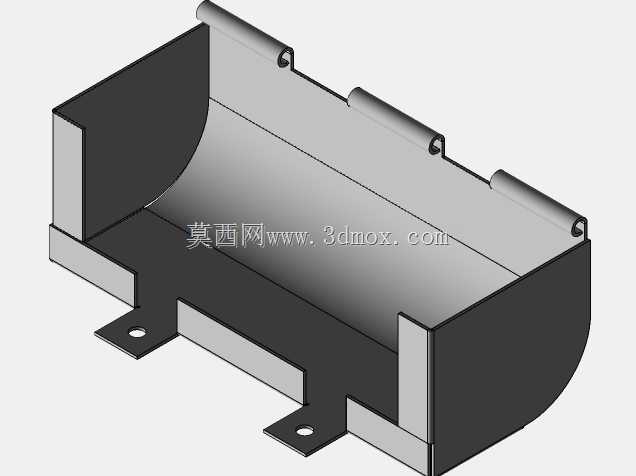

　　这类带弧形侧壁的钣金护罩，多应用在小型动力传输单元、外露传动组件的外围防护场景，比如轻工输送线的端侧传动位、小型自动化设备的皮带轮防护段，或是户外小型机电设备的接线端遮挡部位，核心作用是隔绝人员肢体与运动部件的接触风险，同时阻挡加工过程中产生的切屑、粉尘溅入传动啮合区域，也能避免外界淋水、浮尘直接落在核心构件表面，降低部件锈蚀与卡滞概率。从结构细节来看，罩体主体采用单块钣金弯折成型，弧形段通过折弯配合小半径压型实现曲面过渡，没有额外的拼接焊缝，既减少了钣金加工的拼接工序，也避免了拼接缝隙带来的积尘、渗水隐患；顶部的三个卷边结构并非单纯的工艺翻边，卷边内部预留了穿装销轴的间隙，可直接作为护罩翻转开合的铰接位，无需额外焊接合页配件，

　　安装后护罩可沿卷边的轴线向上翻转，方便后期对内部构件做检修、润滑操作，卷边的卷圆半径控制在板材厚度的2.5倍，既保证卷边部位的结构强度，避免开合过程中出现卷边开裂变形，也能消除翻边处的锐边，防止安装、检修人员被板材边缘划伤。底部伸出的两个带孔安装耳，是整个护罩的固定受力点，安装耳与罩体主体采用一体折弯成型，折弯处预留了工艺压槽，减少折弯回弹带来的角度偏差，安装孔位的中心距严格匹配设备基座的预留安装孔，安装时直接穿装螺栓即可完成固定，无需额外做现场配钻；安装耳的折弯高度经过匹配设计，保证护罩安装后与设备基座表面留有2mm的均匀间隙，既避免护罩与基座表面硬接触产生漆面磨损，也能让少量渗入护罩内部的积液顺着间隙自然流出，

　　不会在护罩内部积存。设计过程中，首先根据内部被防护构件的最大外轮廓确定罩体的内腔尺寸，保证护罩内壁与运动部件之间留有至少8mm的安全间隙，避免设备运行过程中部件振动剐蹭护罩内壁产生异响；弧形侧壁的曲率半径根据被防护部位的转动轨迹做匹配，在完全覆盖防护区域的前提下尽可能压缩罩体的整体宽度，减少护罩占用的设备外部空间，适配设备紧凑化的布局要求。板材选型上针对不同应用场景做适配，普通室内工业场景选用1.2mm厚的冷轧钢板做表面喷塑处理，户外或有腐蚀介质的场景则选用同厚度的304不锈钢板材做拉丝处理，平衡结构强度与材料成本。闭合角位置的工艺处理是这类钣金件的设计细节重点，在多道折弯交汇的边角处，通过闭合角工艺消除折弯后的拼接缝隙，

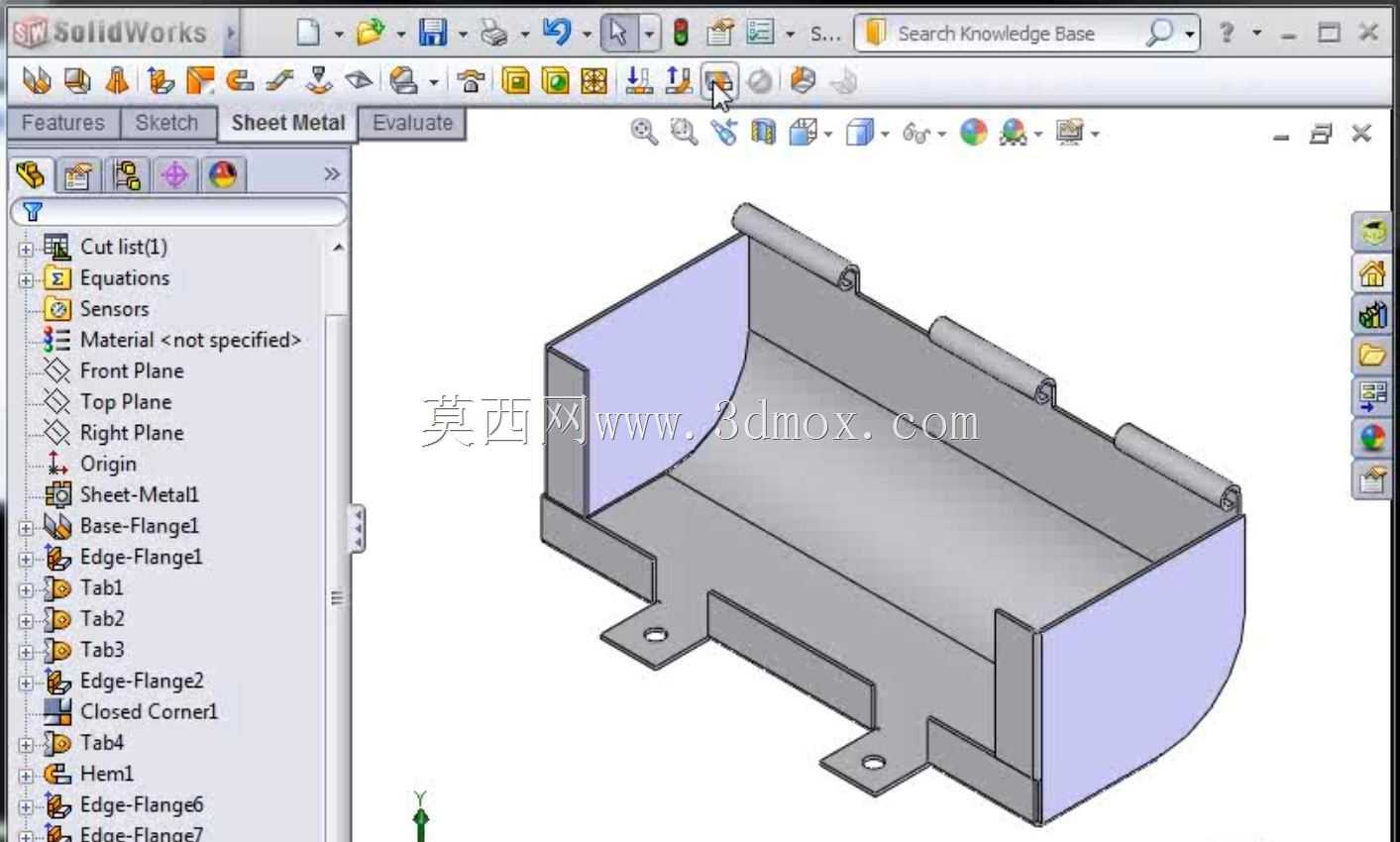

　　避免缝隙处积存杂物，同时提升边角位置的结构刚度，减少受外力碰撞后的变形量；几处Tab定位片的设置，是为了在折弯加工过程中对板材做精准定位，保证各道折弯的尺寸精度，加工完成后定位片与罩体主体保持齐平，不会额外突出影响安装。整个护罩的所有折弯边都做了小角度的压边处理，消除板材剪切后的锐边，所有外露边缘的圆角半径不小于1mm，满足机械安全的相关设计规范，安装完成后护罩的整体外表面没有突出的螺栓头、尖锐棱角，不会对周边操作人员造成磕碰伤害。
