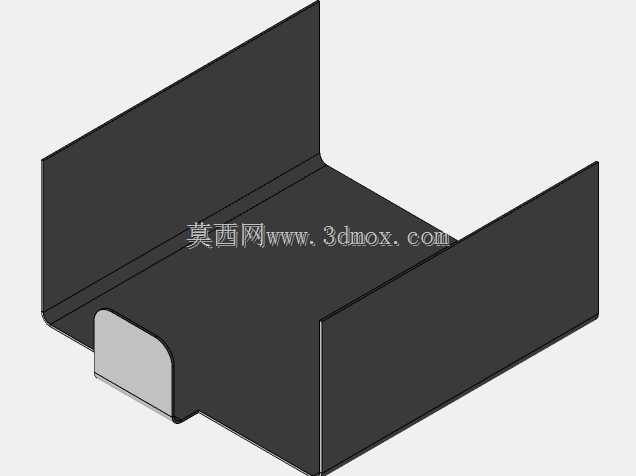

这类U型弯折的钣金底座法兰件,在工业设备的机架搭建、护罩装配、小型机组支承场景中应用十分普遍,不同于铸造或机加工的整体式支座,钣金弯折成型的构件在保证结构刚度的同时,能大幅降低整体自重,材料利用率也更高,适合批量生产的设备配套使用。从实际装配场景来看,这类构件常作为设备底部的侧边支承单元,两个垂直向上的弯折边可用于固定设备侧护板、安装走线支架或者连接相邻的机架段,底部的平直基面则直接与设备安装基础或者底部框架贴合,通过法兰边上预留的安装孔完成螺栓锁紧,不需要额外的焊接拼合工序,装配效率更高,也避免了焊接带来的热变形问题。
设计这类构件时,首先要确认弯折半径与所选钣金板材的适配性,常规冷轧钢板弯折时,内弯折半径不能小于板材厚度,否则容易出现外侧基材拉裂的问题,同时要预留足够的折弯余量,避免弯折后法兰边的实际安装尺寸出现偏差,影响后续的孔位对齐。两个侧边的弯折角度需要严格控制在90度,角度偏差过大会导致侧装部件出现装配间隙,强行锁紧螺栓时会给钣金件带来额外的内应力,长期受设备振动影响容易出现连接松动或者板材疲劳开裂的问题。底部基面的平面度是设计时需要重点管控的指标,如果基面存在翘曲,安装后会导致整个支承单元出现倾斜,上方搭载的设备部件位置度就会超出公差范围,因此在弯折成型后,通常需要对基面做简单的校平处理,保证与安装面的贴合面积不低于90%。
从安装边界来看,这类构件的整体外轮廓尺寸需要匹配对应安装位的预留空间,两个向上弯折的法兰边高度,要满足侧装部件的螺栓安装操作空间,不能出现螺栓无法放入拧紧工具的情况,法兰边上的安装孔位需要与相邻部件的孔位做同轴度校验,孔边距板材边缘的距离要满足螺栓连接的边距要求,避免锁紧时板材边缘出现压溃变形。在实际使用中,这类构件不仅承担静态的支承作用,还要承受设备运行时传递的振动载荷,因此板材厚度的选择需要结合上方搭载部件的重量做校核,过薄的板材会导致整体刚度不足,受力后出现侧边外张变形,过厚则会增加不必要的材料成本,也会提升弯折加工的难度。

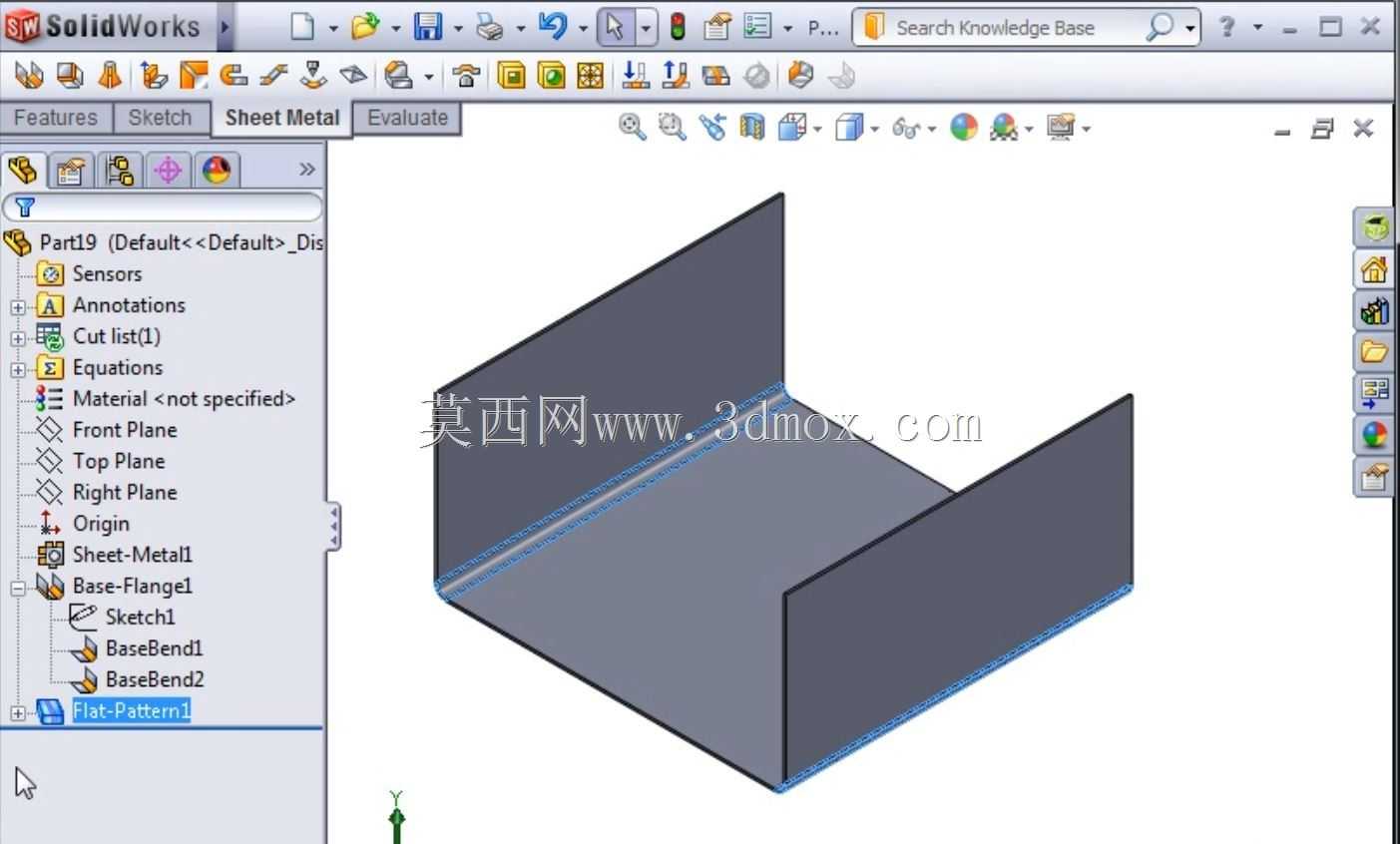

不同于平面法兰件,这种一体弯折成型的底座法兰不需要额外拼焊加强筋,两个弯折边与底部基面的过渡圆角本身就形成了类似加强筋的结构,能有效提升整体的抗扭刚度,在小型输送线的机架段、电控柜的底部支承座、小型加工设备的护罩框架中,这类结构的应用占比很高,替换传统的角铁焊接支座后,整体外观更整洁,防腐处理也更方便,只需要在成型后做整体喷塑或者镀锌处理即可,不需要对焊缝做额外的打磨处理。设计建模过程中,需要同步展开钣金的下料图,标注清楚弯折方向、弯折顺序以及各孔位的相对位置,避免车间加工时出现弯折方向反向的问题,同时要考虑板材厚度带来的尺寸偏移,也就是弯折时的内尺寸与外尺寸差值,保证成型后的各边尺寸符合装配要求。在一些需要做接地连接的设备场景中,这类钣金法兰件还可以作为接地导通的连接点,因为是一体成型的金属构件,导电连续性优于拼接焊接的结构,不需要额外做跨接导线就能满足设备的接地安全要求。
