法兰式轴支撑固定座三维结构设计

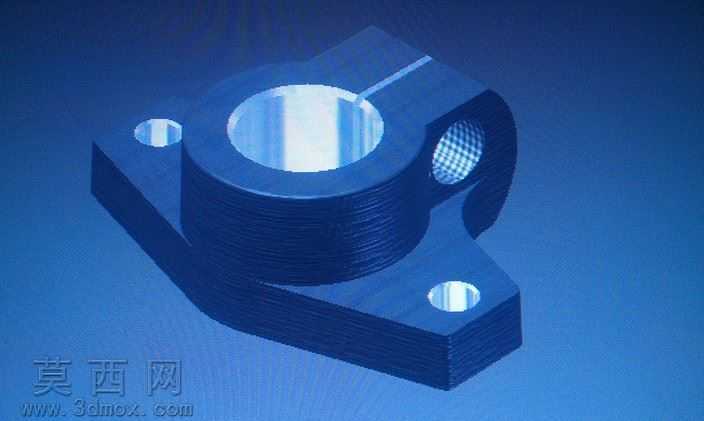

本作品为轴系配套的支撑固定座三维建模作品，建模过程中首先梳理轴支撑件的核心功能需求，即实现转轴的径向定位、承载轴系运行载荷同时提供稳定的安装基准，整体建模遵循机械加工工艺的合理性原则，先绘制底座的安装法兰轮廓草图，通过拉伸特征生成带两个安装孔的菱形法兰底座，底座的厚度经过参数化校核，可满足常规轻载轴系的安装刚度要求，避免运行过程中出现支撑形变影响轴系回转精度。主体支撑筒部分与底座采用一体化拉伸成型设计，中心的轴孔按照基准轴的配合公差预留装配余量，孔壁做了同轴度约束，保证与安装底座的定位基准垂直，避免轴安装后出现偏载磨损。主体筒侧方设计的侧向通孔为配套的锁紧件预留安装空间，可通过侧向锁紧螺钉实现穿入轴的轴向位置固定，防止轴运行过程中出现轴向窜动。建模过程中对所有棱边做了符合工艺要求的倒角处理，既消除加工后的锐边安全隐患，也避免应力集中提升零件的结构强度。渲染阶段采用金属材质赋予零件表面，模拟钢制机加工零件的哑光金属质感，通过环境光调整突出零件的结构轮廓，清晰展现底座安装孔、中心支撑孔、侧向锁紧孔的位置关系与结构形态。整体结构设计紧凑，安装方式简便，两个安装孔可通过螺栓直接固定在设备安装基面，中心孔可适配对应直径的光轴，侧向孔可安装锁紧件完成轴的固定，可广泛应用于轻载传动设备、自动化输送机构、小型实验装置的轴系支撑场景，建模过程中所有特征均采用参数化驱动，可根据实际使用的轴径、安装空间需求快速调整尺寸参数，适配不同的使用场景，结构设计充分考虑了零件的加工可行性，所有特征均可通过常规铣削、钻削工艺完成加工，无特殊工艺要求，具备较高的实际应用参考价值。
