洗衣机用三相驱动电机三维结构模型

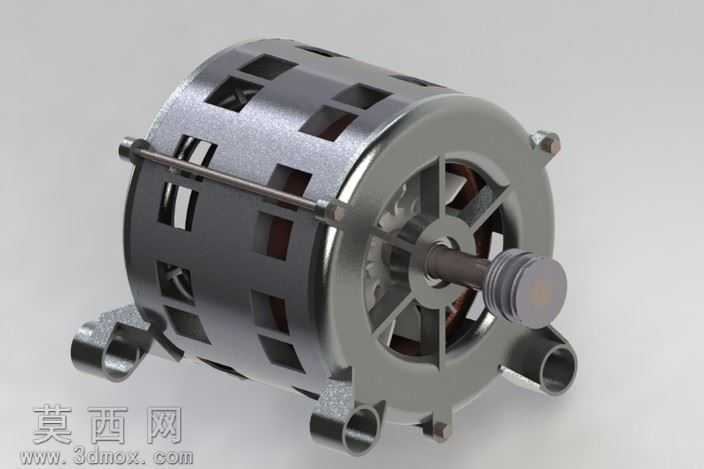

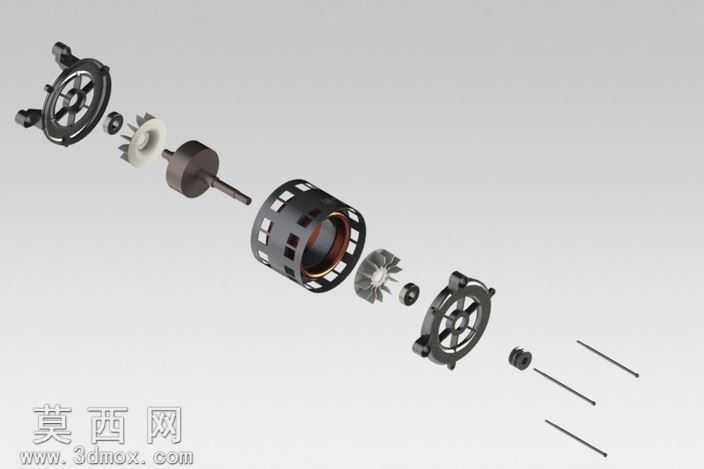

本模型为洗衣机配套的三相驱动电机三维建模成果，建模过程严格遵循家用洗衣机电动机的实际结构比例进行还原，首先通过测绘参考确定电机整体的外形尺寸参数，以旋转凸台特征构建电机的核心轴系结构，包含输出主轴、轴端皮带轮、轴承配合位等关键传动部位，确保轴系的同轴度参数符合实际装配要求。电机外壳采用拉伸与切除特征组合建模，还原了铸铝外壳的散热格栅结构，格栅的开孔角度、排布密度均参考真实电机的散热设计逻辑，既保证外壳的结构强度，也预留了足够的通风散热通道，外壳两端的端盖通过螺栓孔特征与壳体进行配合，建模时精准还原了端盖与壳体的止口定位结构，确保虚拟装配时的配合精度。外壳侧面的安装脚采用钣金折弯特征模拟实际的冲压安装结构，安装脚的开孔位置、弯折角度完全匹配洗衣机的安装工位尺寸，可直接用于虚拟装配场景的干涉检查。模型的材质渲染阶段，为外壳赋予了磨砂铸铝的金属材质，调整材质的粗糙度、金属度参数还原铸铝件的哑光金属质感，输出轴部分赋予抛光钢材材质，通过高光反射效果突出轴类零件的加工精度，轴端的皮带轮赋予硬质工程塑料材质，还原实际部件的材质区分。内部结构部分，建模时还原了定子铁芯的叠片结构、转子的导条排布，虽未做完全的内部细节拆分，但保留了内部腔体的空间结构，可用于后续的结构拆解演示。整体建模过程遵循从整体到局部的设计思路，先搭建电机的整体轮廓框架，再逐步细化各个安装结构、散热结构、传动结构的细节，所有特征的参数化设置均保留了可编辑性，可根据不同功率的洗衣机电机参数进行快速调整，模型的渲染效果还原了工业部件的真实质感，可用于产品展示、装配教学、结构验证等多个场景。
