游艇甲板不锈钢排气口结构设计

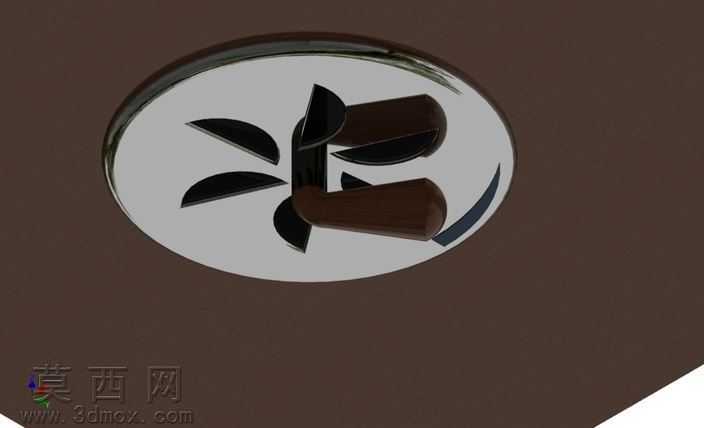

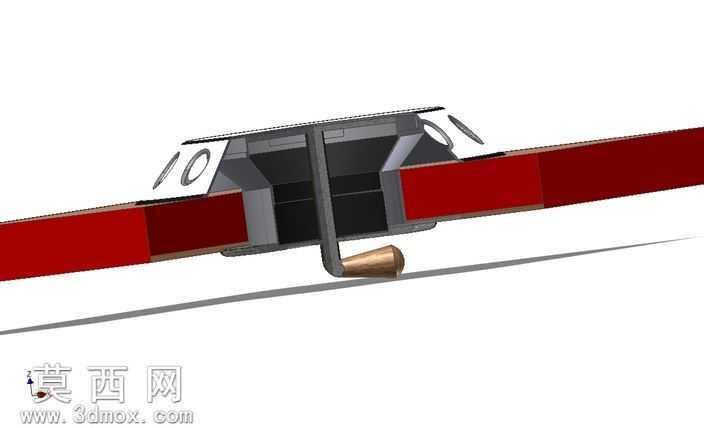

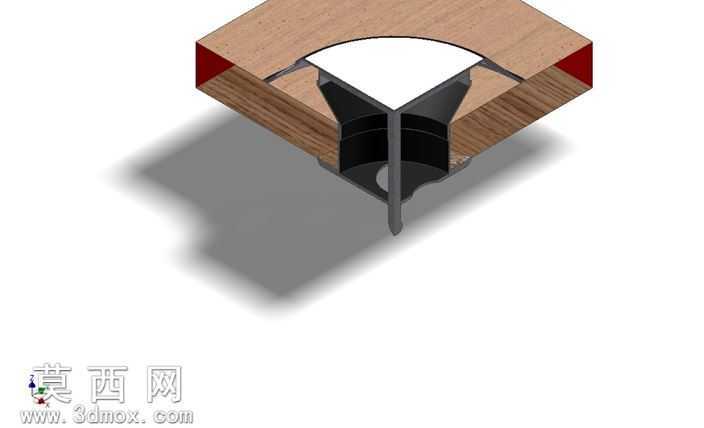

本作品为游艇甲板专用排气口的三维结构设计，建模过程围绕功能实现与装配逻辑展开，首先完成整体功能逻辑的梳理：该排气口采用旋转旋钮控制开闭的结构方案，核心设计目标是在开放的矩形开口基础上实现排气通路的可控调节，同时保证开启状态下的结构稳定性，避免水流倒灌进入舱室内部。建模阶段首先拆分整体结构为五大独立组成部分，分别为顶部排气罩主体、中部导流锥、开闭传动机构、底部安装基座以及控制旋钮，每一部分均按照实际装配公差进行尺寸约束，确保各部件装配后无干涉，运动部件可顺畅完成开闭动作。材质设定上整体采用不锈钢作为应用材质，建模时针对不锈钢的金属质感进行材质参数调整，还原哑光不锈钢的表面质感，同时对顶部排气罩的镂空排气孔做了均匀阵列处理，保证排气效率的同时兼顾外观的规整性。结构设计上，中部导流锥采用锥面造型，当旋钮旋转至开启位置时，锥面会随传动结构抬升，将排气通路完全打开，同时锥面的倾斜角度经过反复调整，可在排气时引导气流向外扩散，关闭状态下锥面与基座密封面完全贴合，实现可靠的密封效果，避免甲板上的积水溅入舱内。建模过程中对每一个零件的配合面都做了公差适配，比如旋钮与传动杆的连接部位做了限位卡槽设计，避免旋钮旋转超出行程，基座与甲板的安装部位设计了法兰翻边结构，可通过紧固件实现与甲板的牢固固定，同时预留密封胶圈的安装槽位，保证安装后的水密性。整体建模完成后进行了装配体的运动仿真验证，确认从全闭到全开的旋转行程内，所有运动部件无卡顿、无结构干涉，各零件的拆分符合实际加工工艺要求，既可以满足游艇甲板排气通风的实用需求，也具备简洁协调的外观造型，适配游艇整体的精致设计风格，不锈钢材质的选用也可适应海洋高盐高湿的使用环境，具备足够的结构强度与耐腐蚀性。
