32英尺休闲豪华游艇三维结构设计

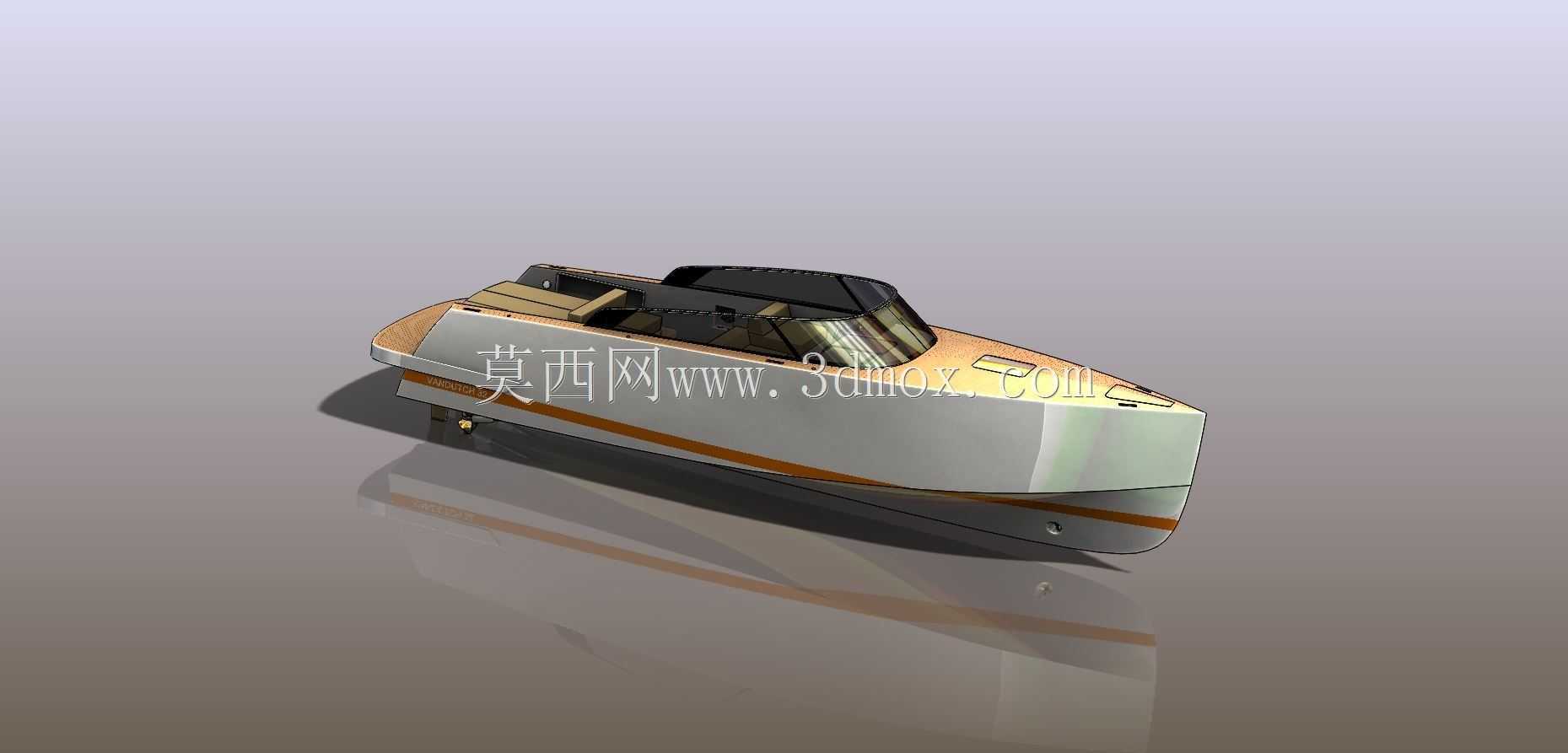

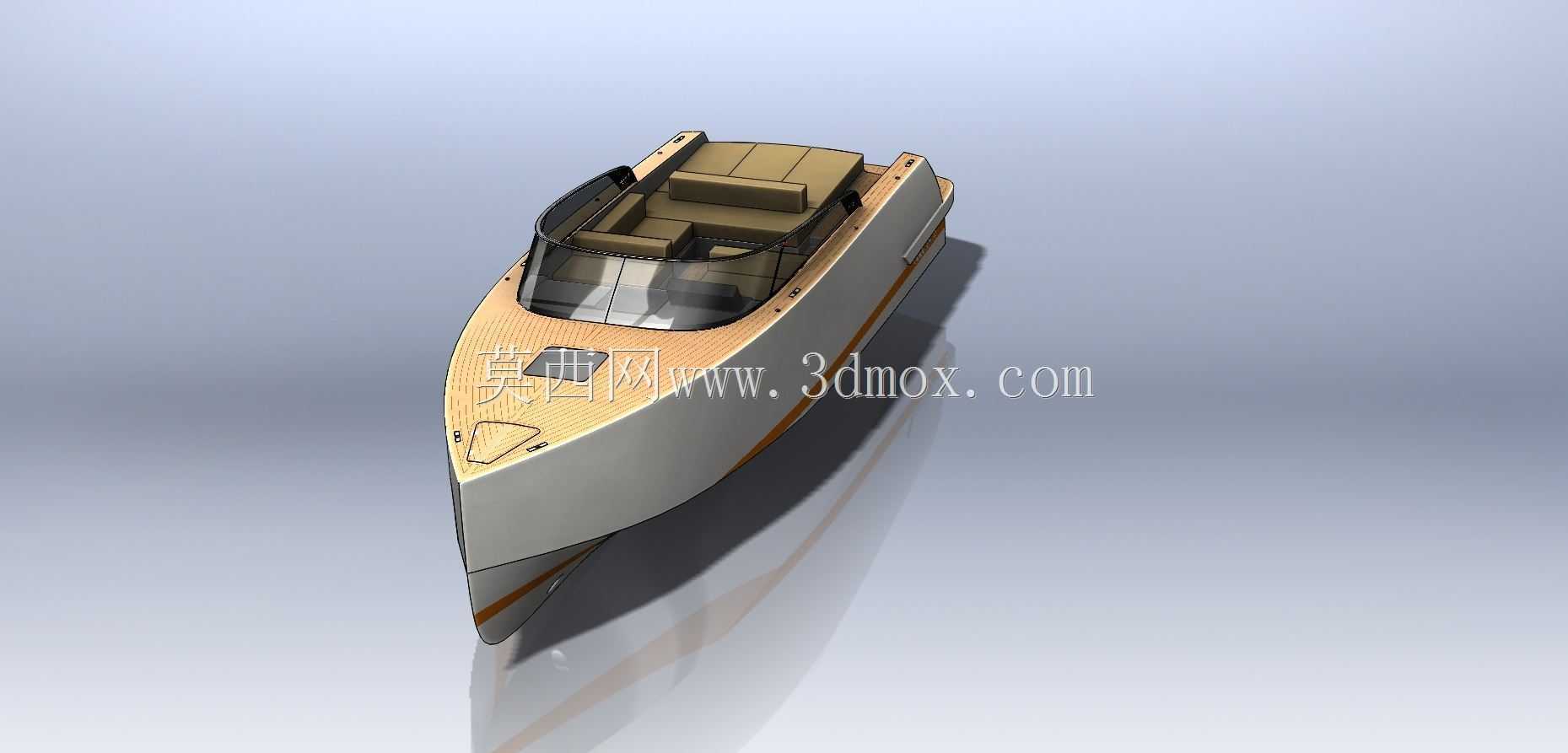

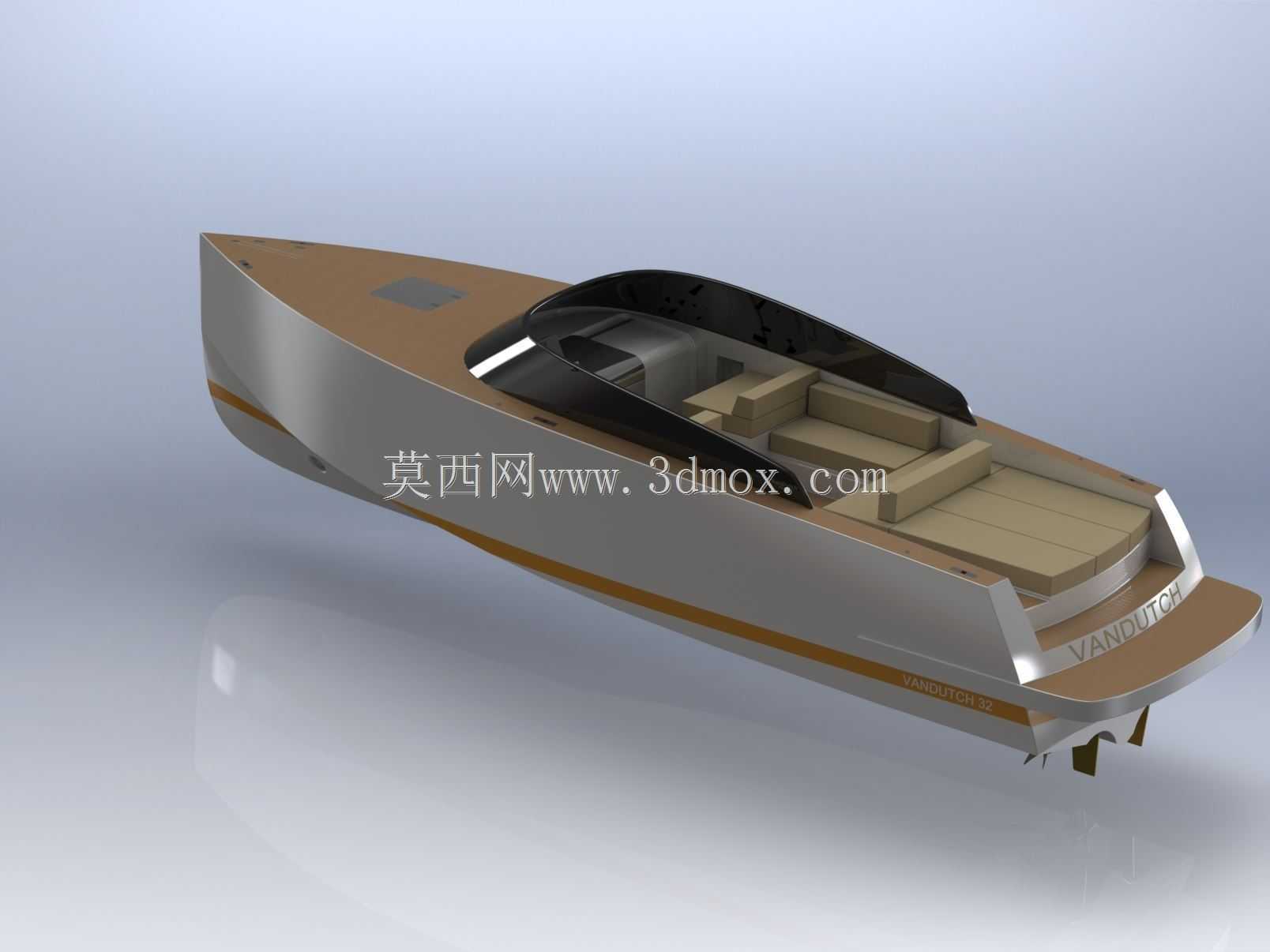

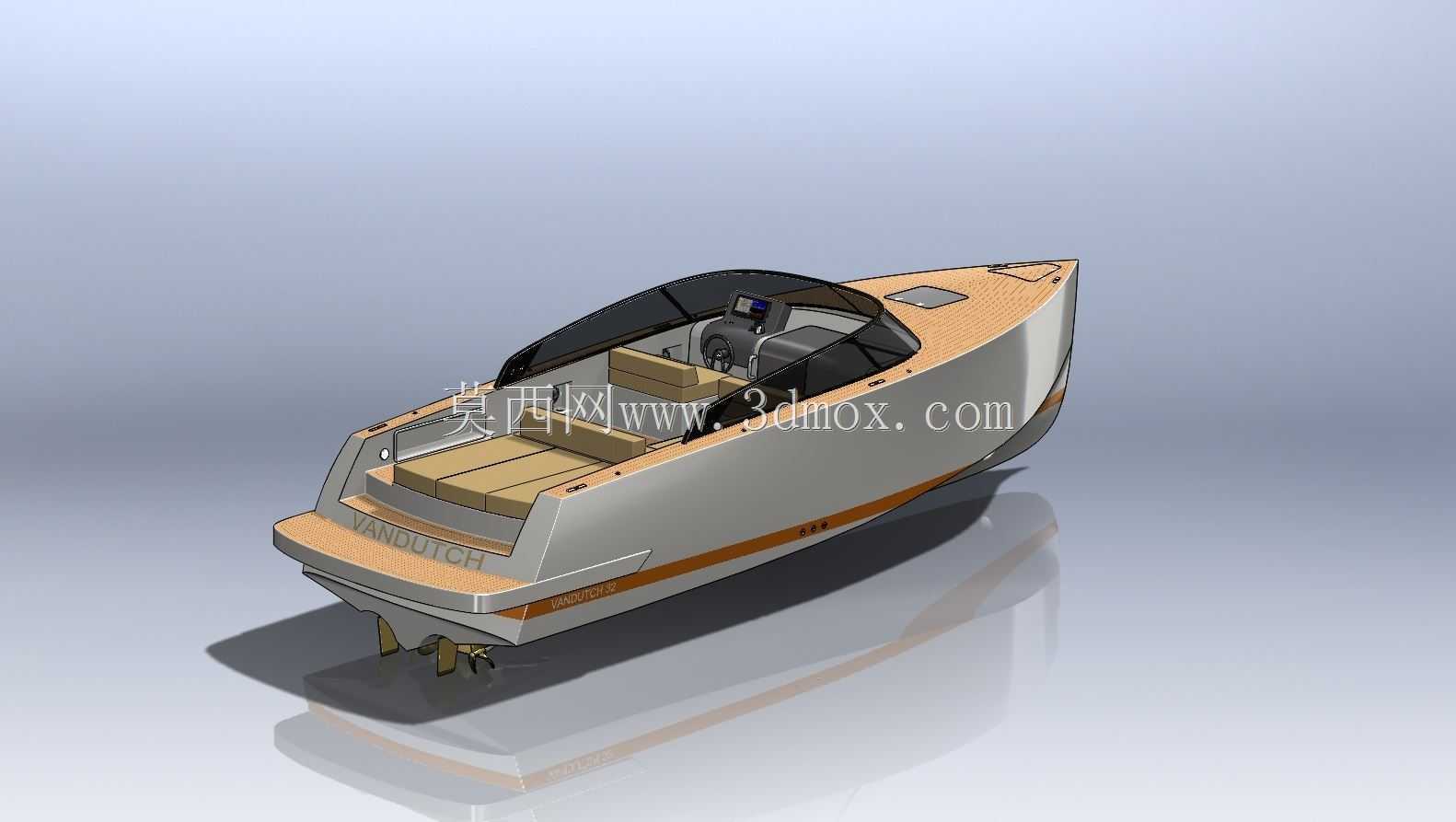

　　这款32英尺级别的休闲游艇，主要面向近岸休闲观光、家庭远洋短途出游、近海商务接待场景设计，整体结构围绕近海航行的稳定性、乘员舒适性、空间利用率三个核心维度展开，在三维建模阶段就充分考虑了实船建造时的板材拼接、部件安装边界、载重配平的实际工程需求。从整体尺寸参数来看，船体总长度为9.81米，型宽2.90米，吃水深度控制在0.91米，这个尺寸设计刚好适配国内多数内河、近海游艇码头的泊位尺寸，不需要对现有码头泊位进行改造即可停靠，同时较浅的吃水深度也让该艇能够进入部分水深较浅的湾域、岛礁周边区域活动，拓展了实际使用的场景范围。整船设计排水量为4.5吨，额定乘员数为8人，在满载状态下依然保留足够的浮力储备，符合小型船舶航行的安全规范要求。

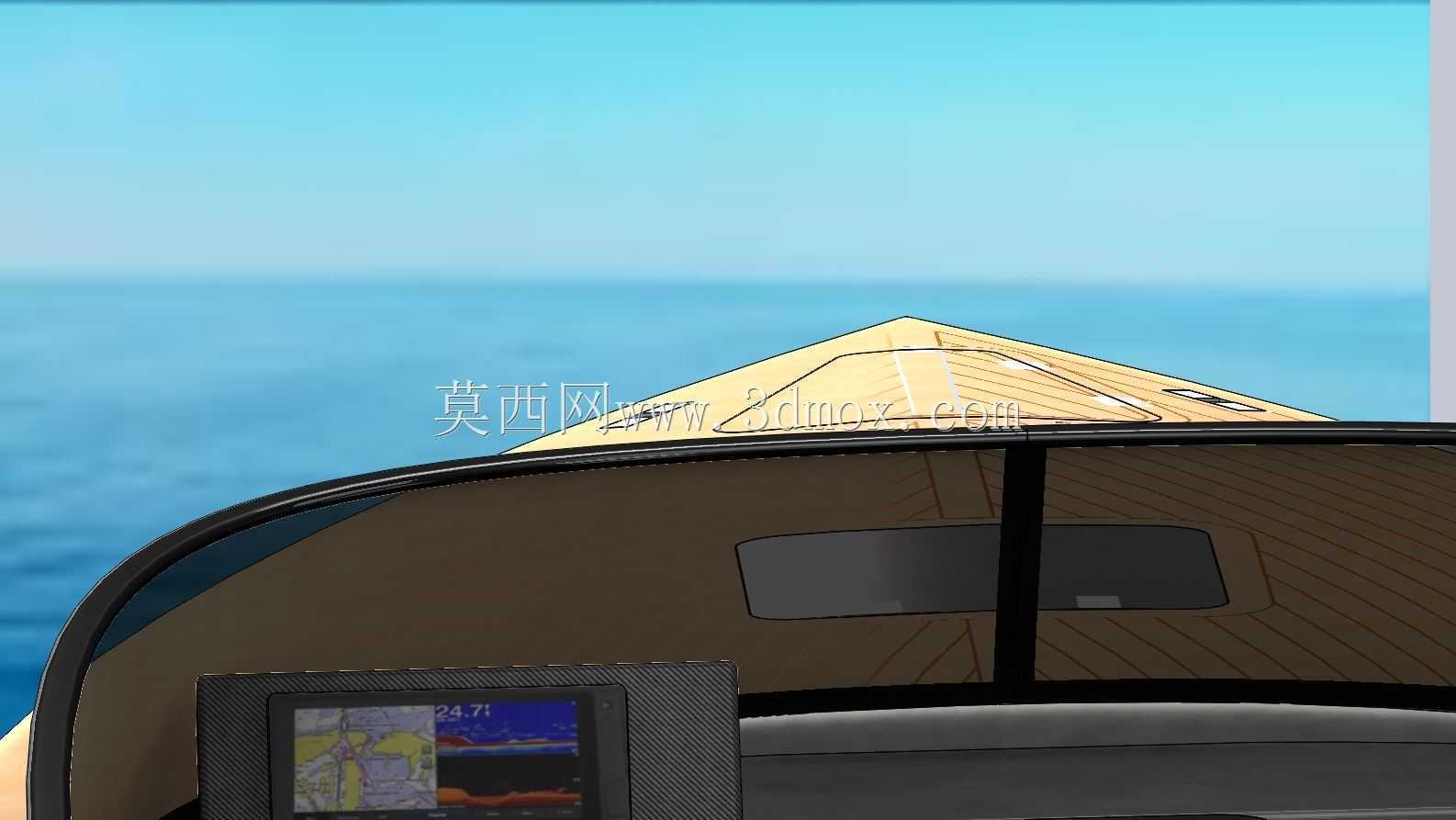

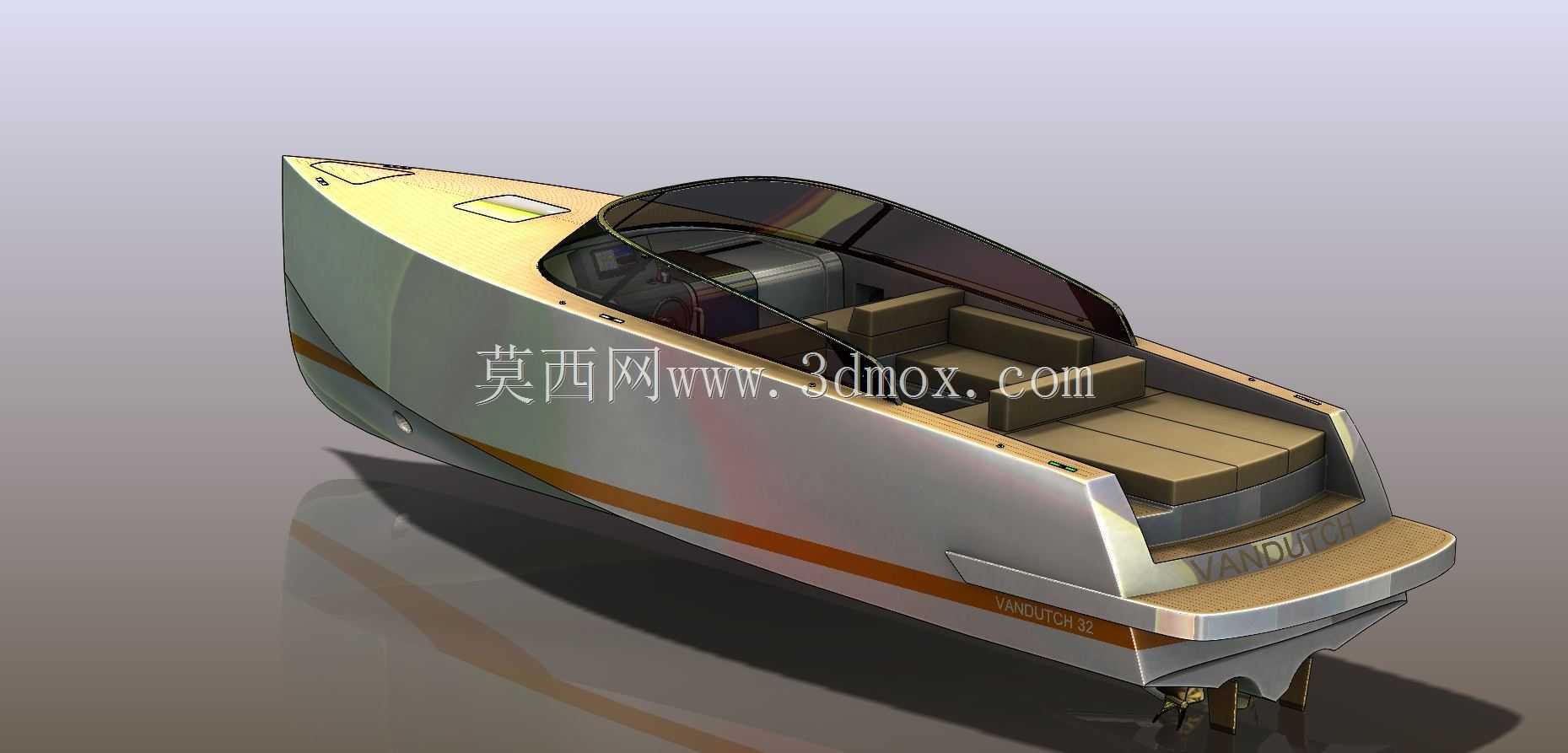

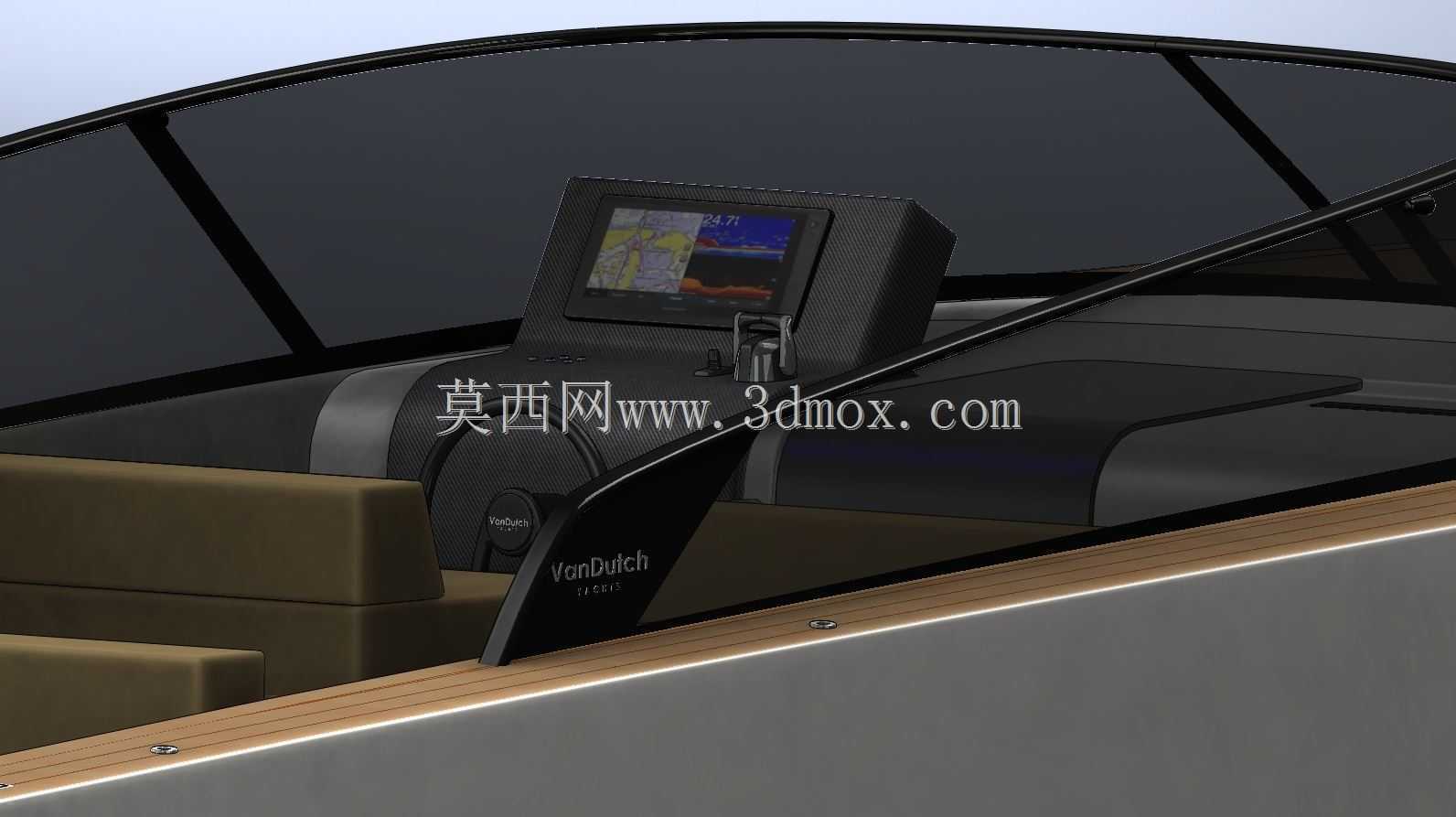

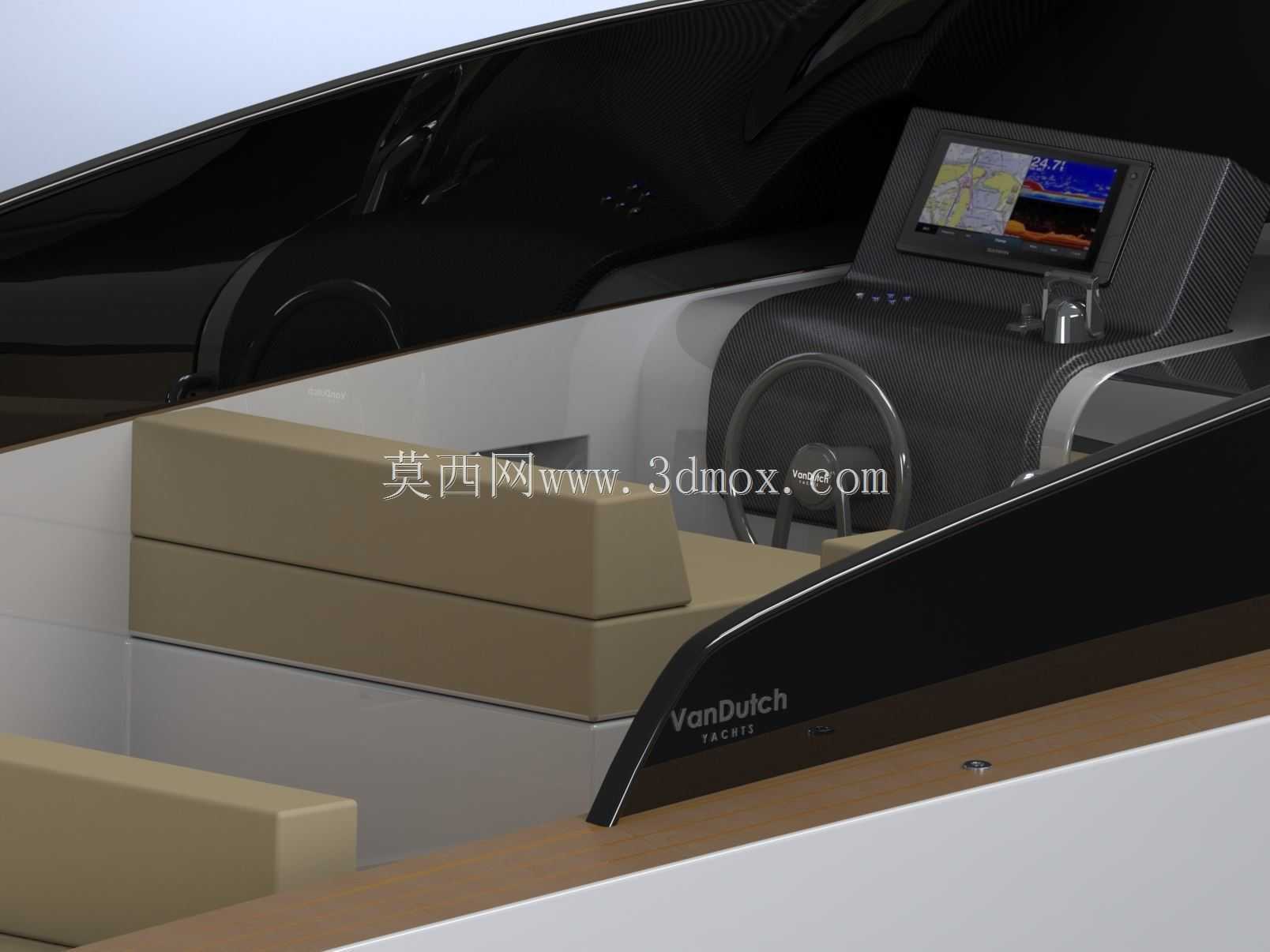

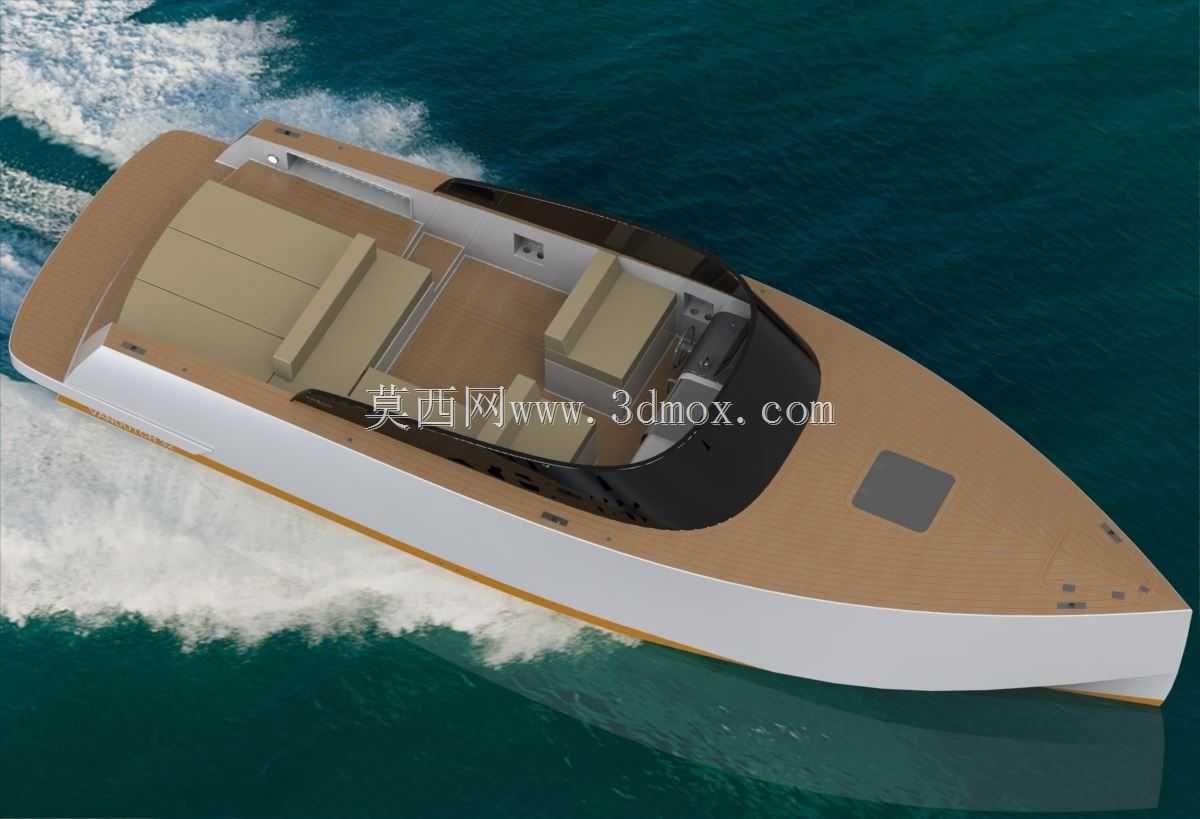

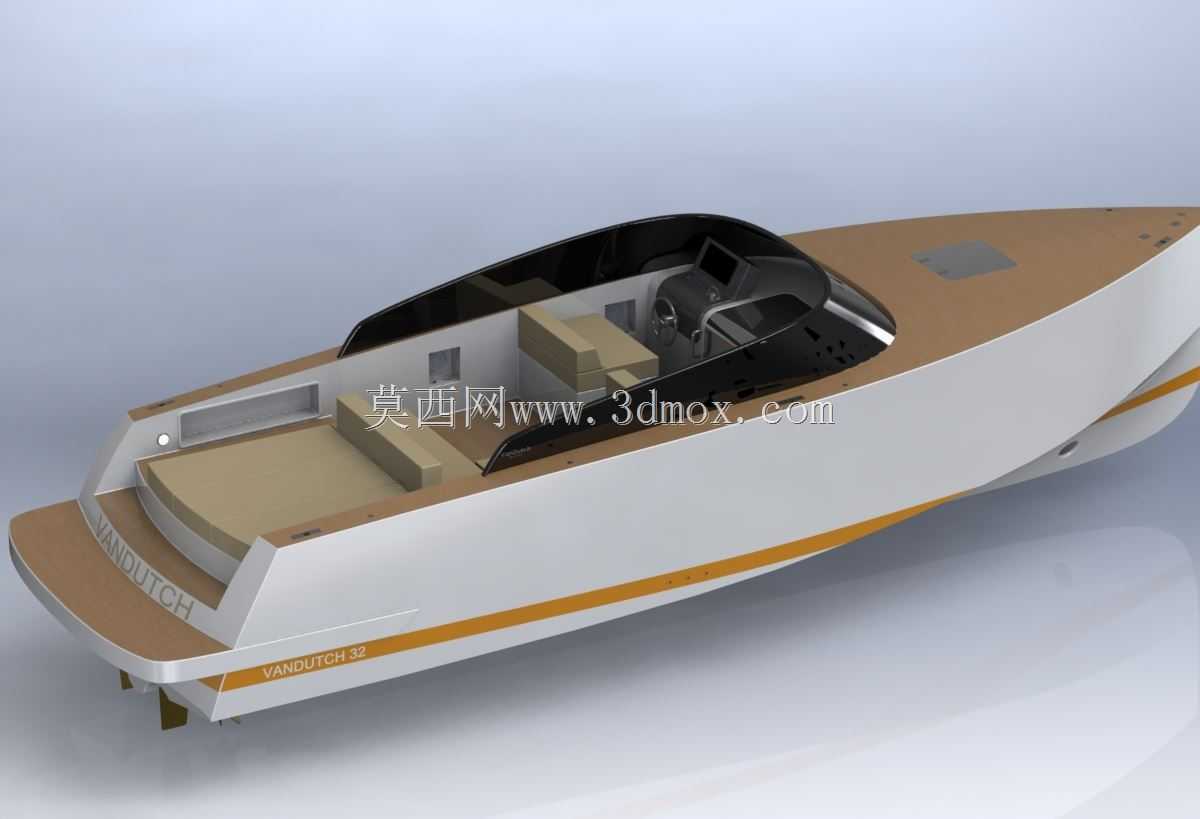

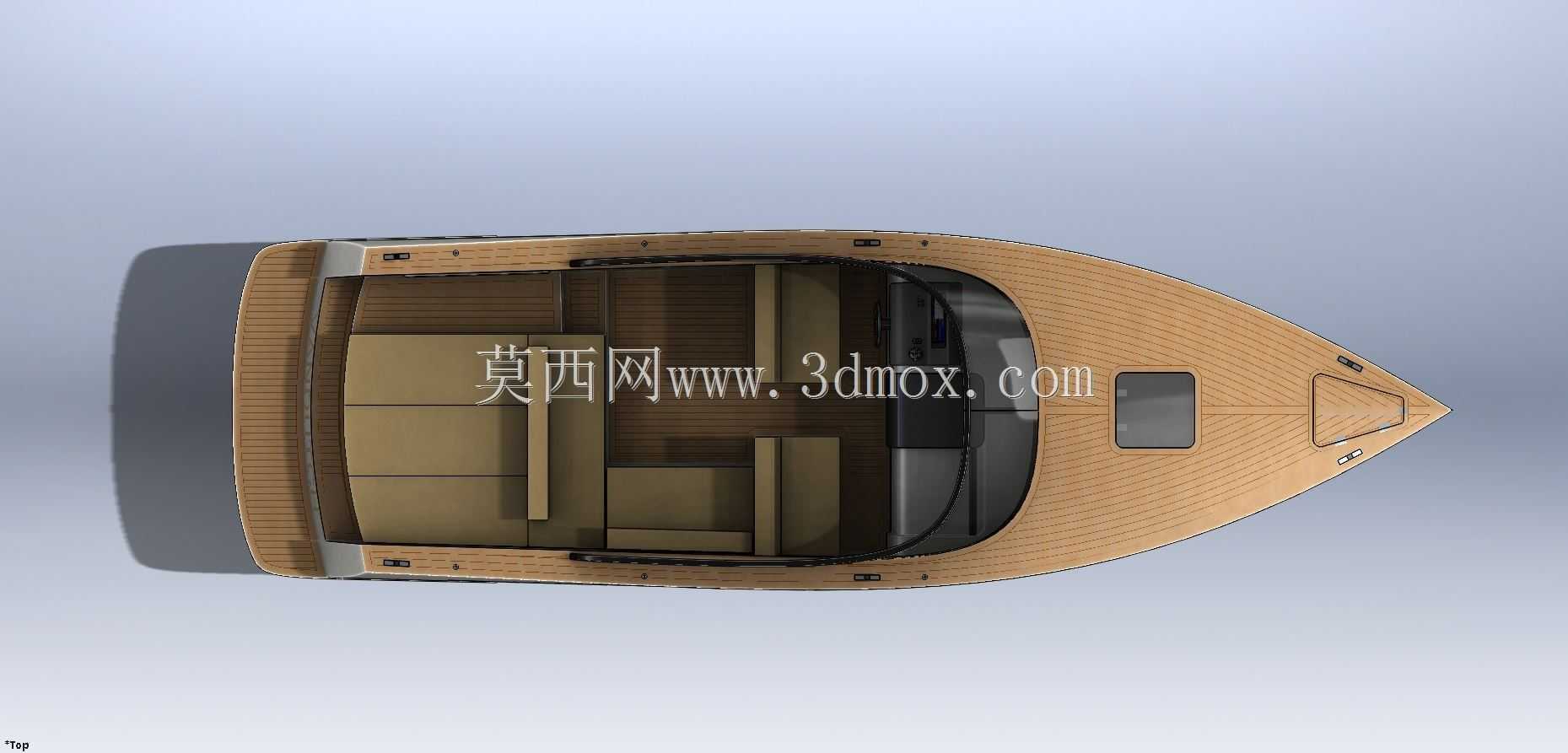

　　在功能布局设计上，船体中部设置了封闭驾驶舱，驾驶区视野覆盖正前方及两侧120度范围，航行时驾驶员可以无遮挡观察前方航道及两侧障碍物，驾驶台预留了导航设备、通讯设备、操控手柄的安装位，所有安装孔位在三维模型中都做了精准定位，后续实船装配时不需要额外二次开孔加工。驾驶舱后方设置了开放式休闲区域，铺设了防滑耐磨的甲板饰面，可放置休闲桌椅，满足乘员户外观光、聚餐的需求，甲板周边设置了连续的安全扶手，扶手高度符合人体工程学设计，人员在甲板行走时可以随时抓握，避免航行颠簸时摔倒。船体内部设置了储物舱与淡水、燃料存储区域，燃料存储舱总容积为400升，按照该级别游艇常用的舷内外机油耗计算，满油状态下可以支持连续航行8小时以上，满足近海短途出游的续航需求；淡水舱总容积为76升，可满足乘员日常清洁、简单餐饮的淡水使用需求。

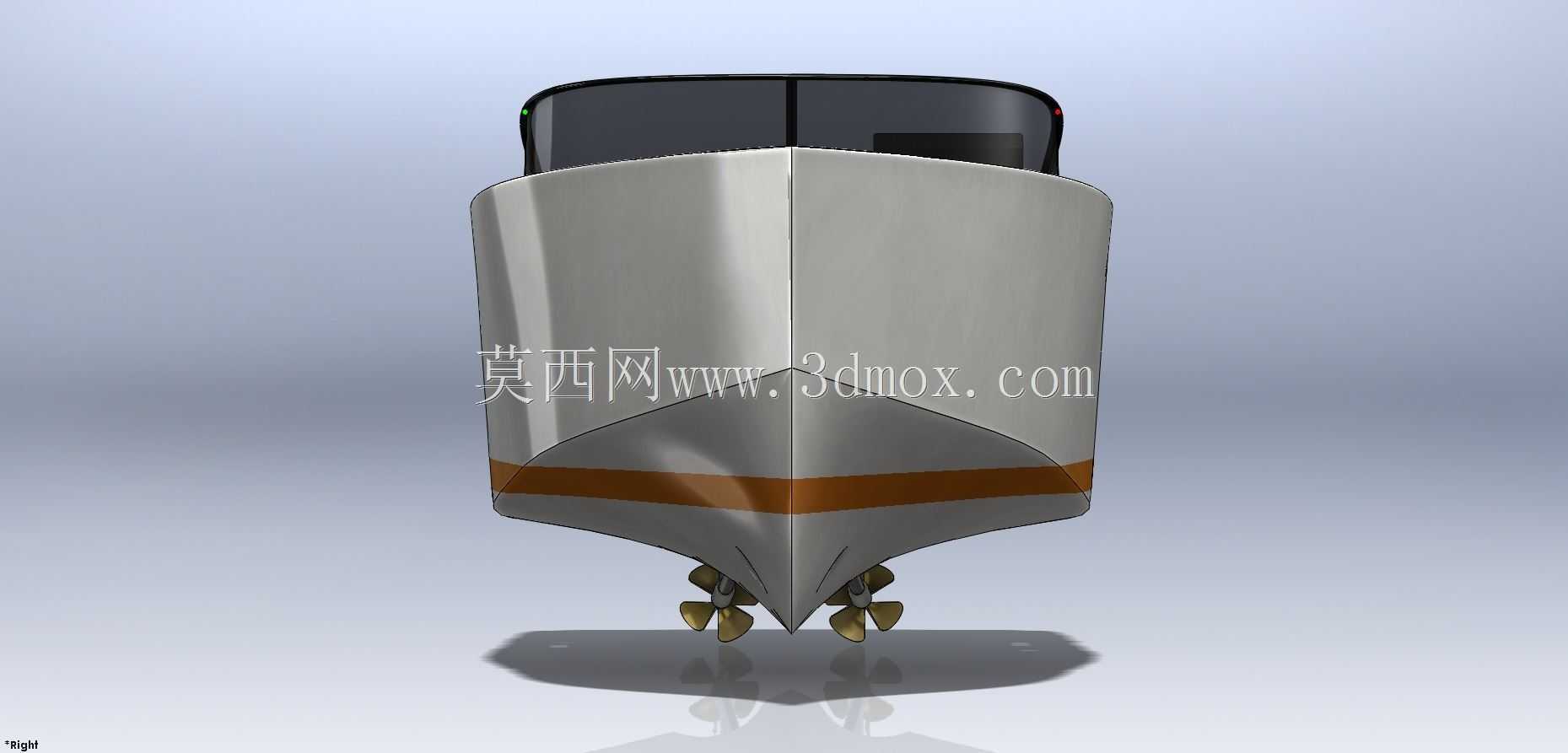

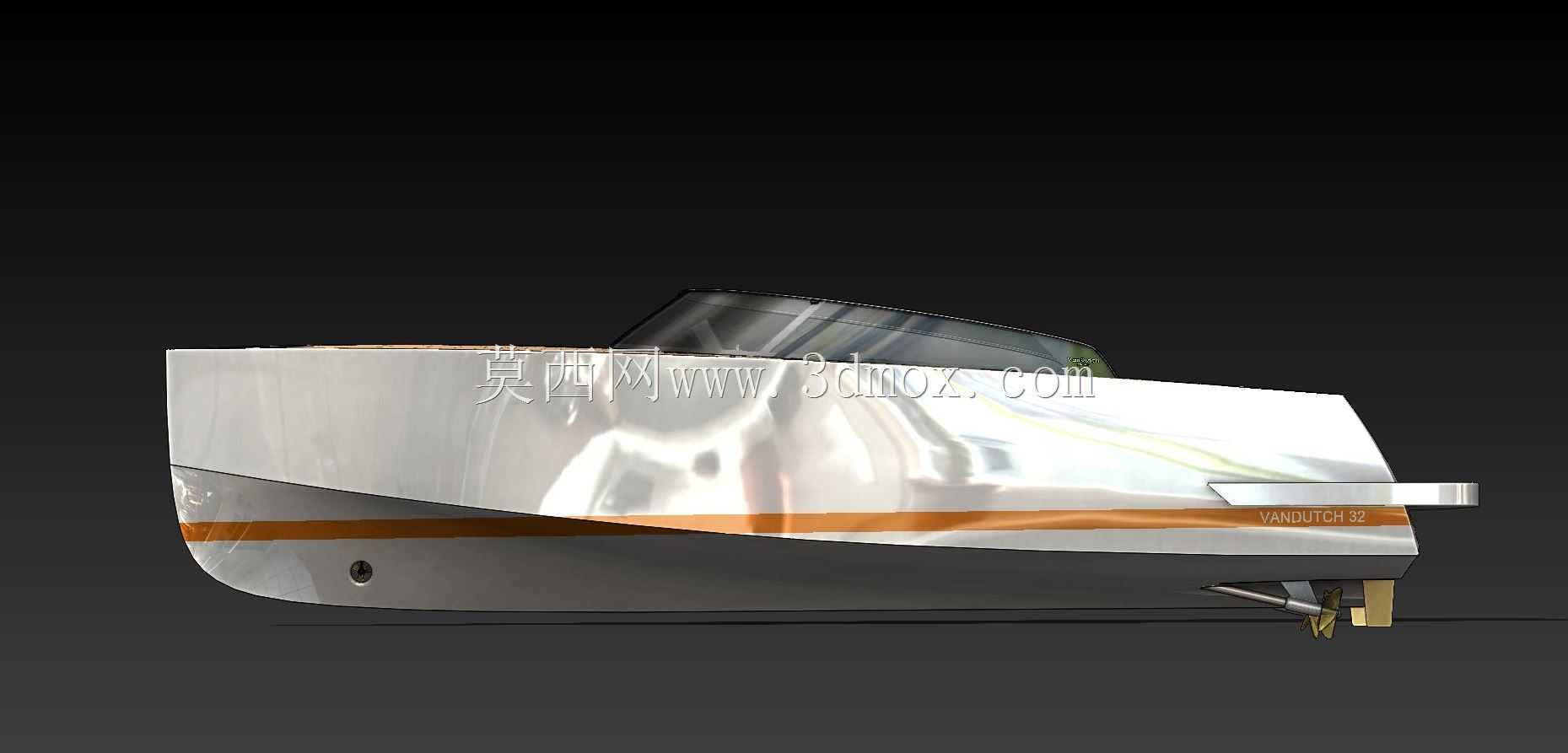

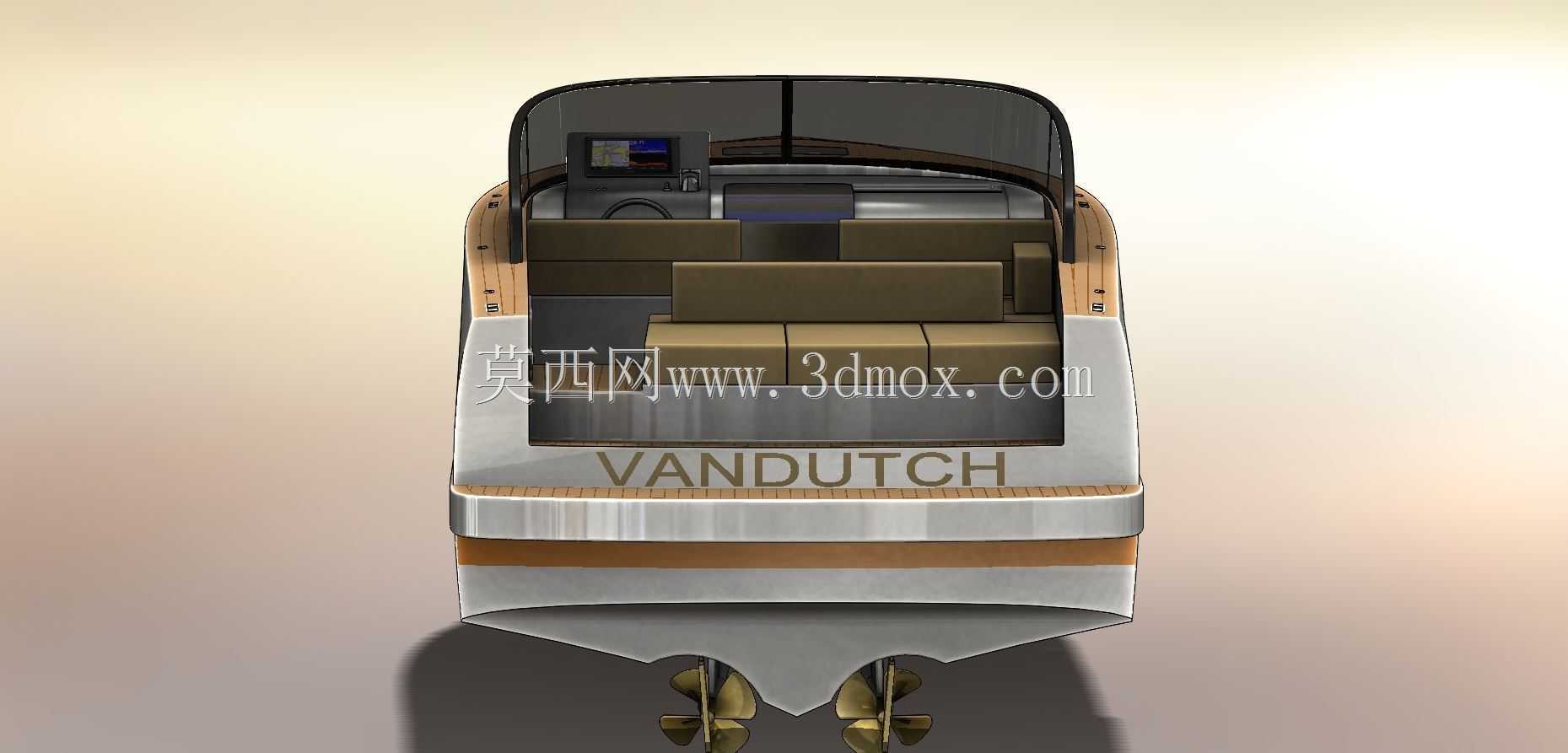

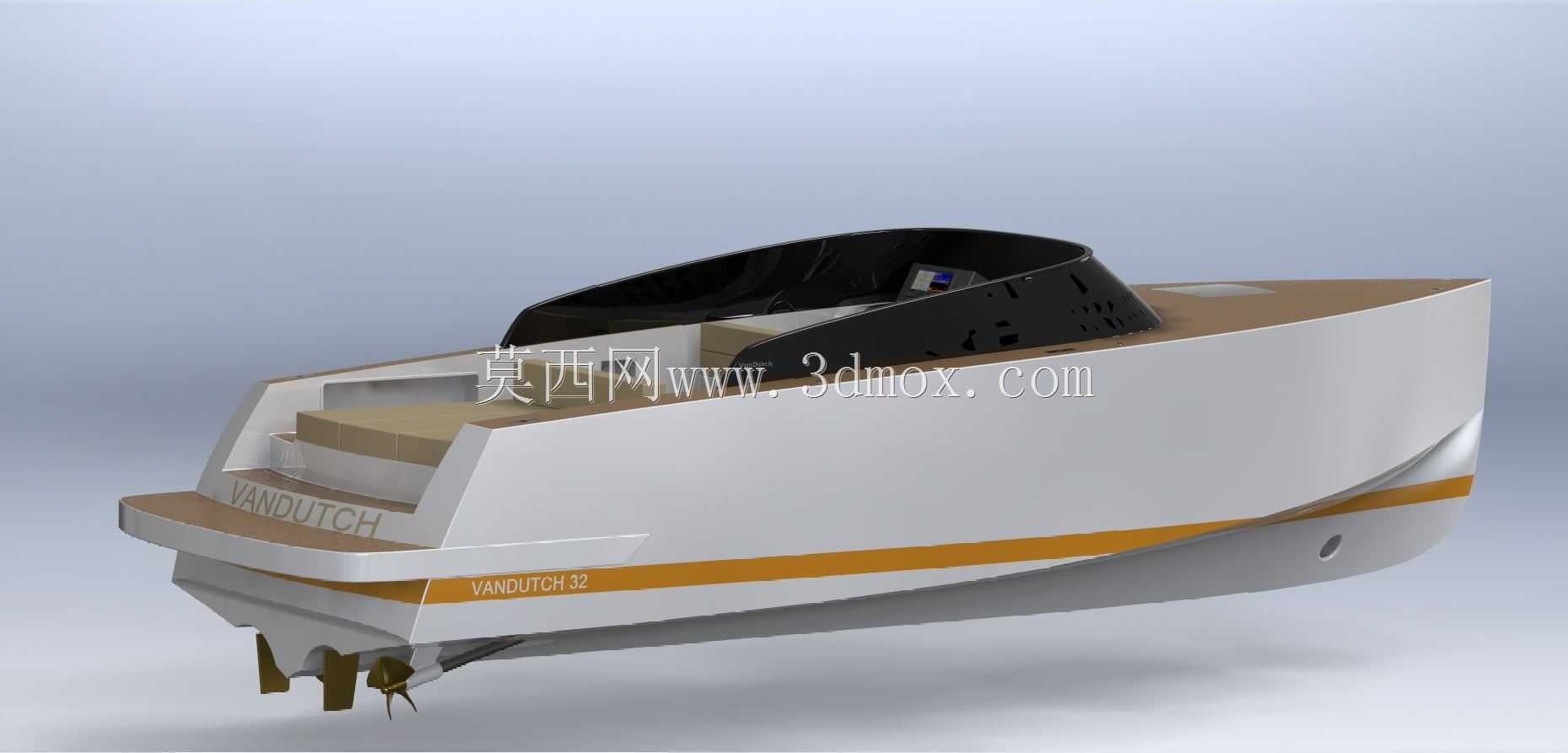

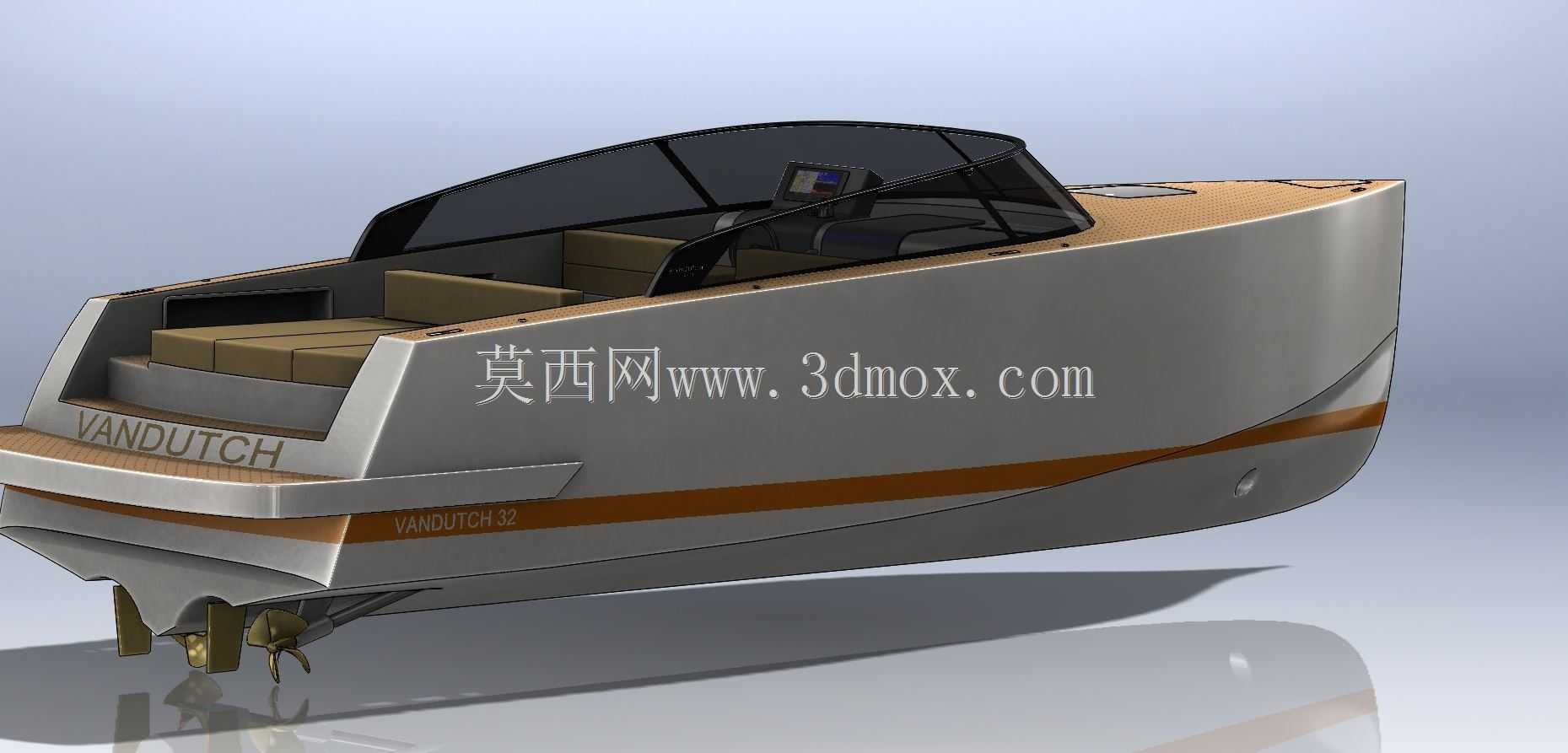

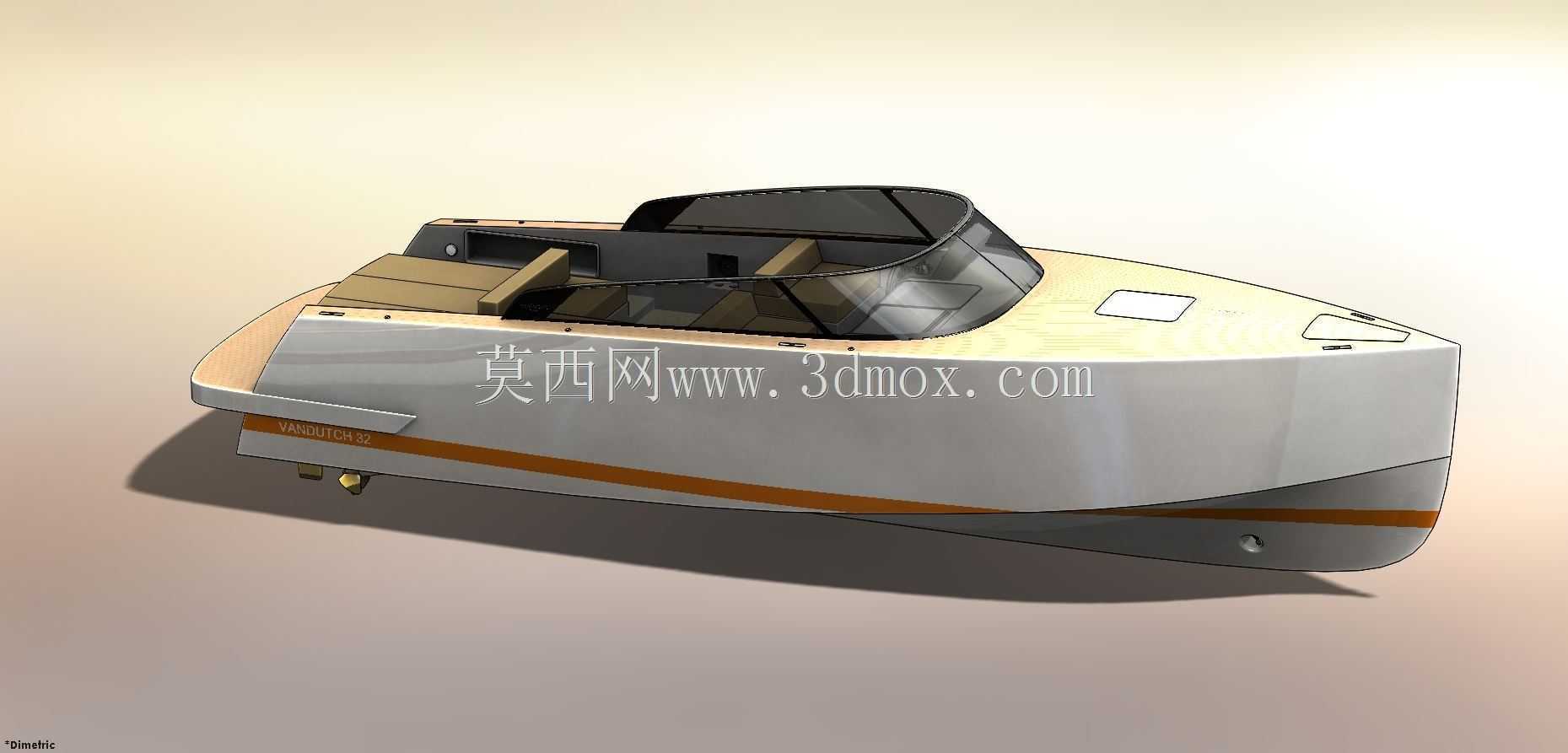

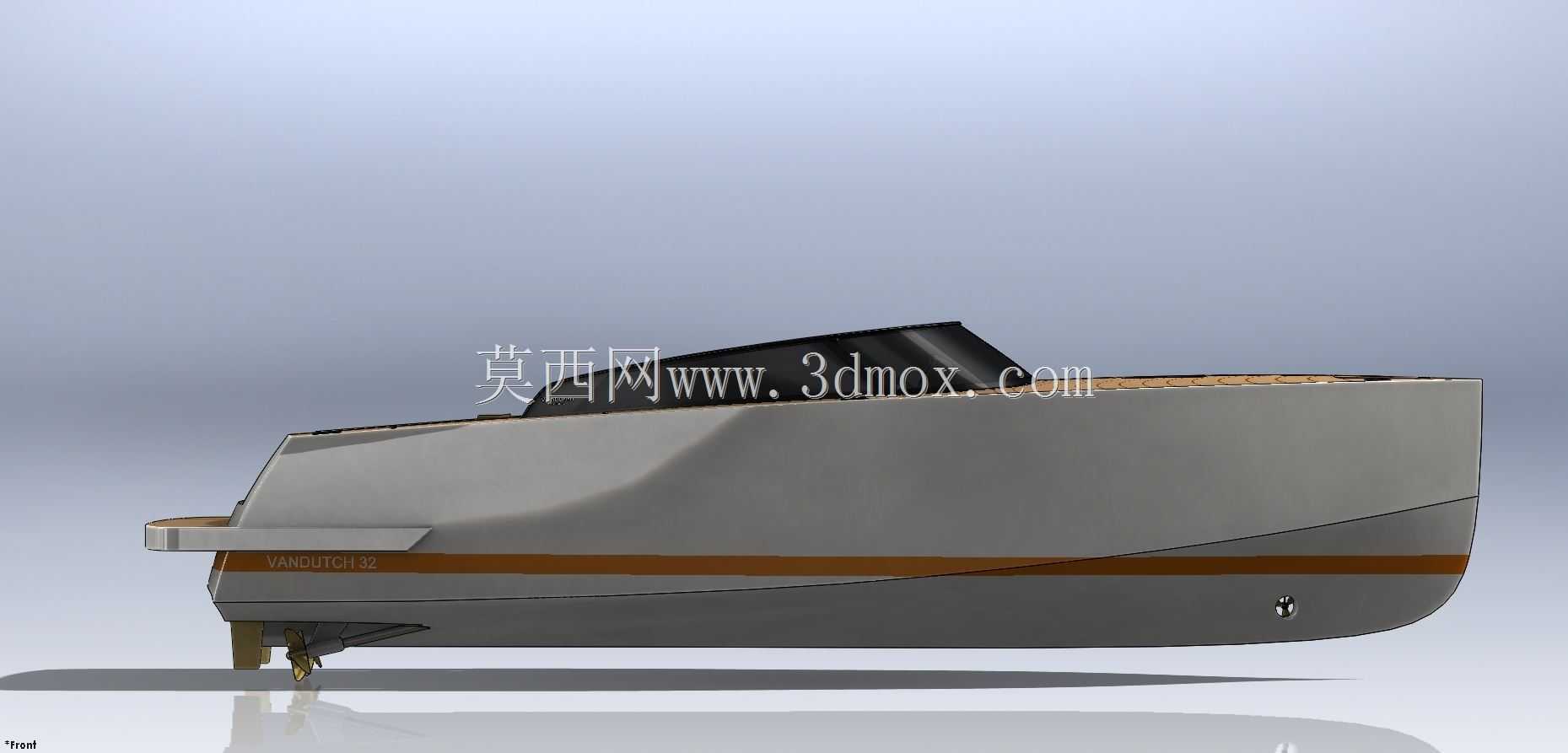

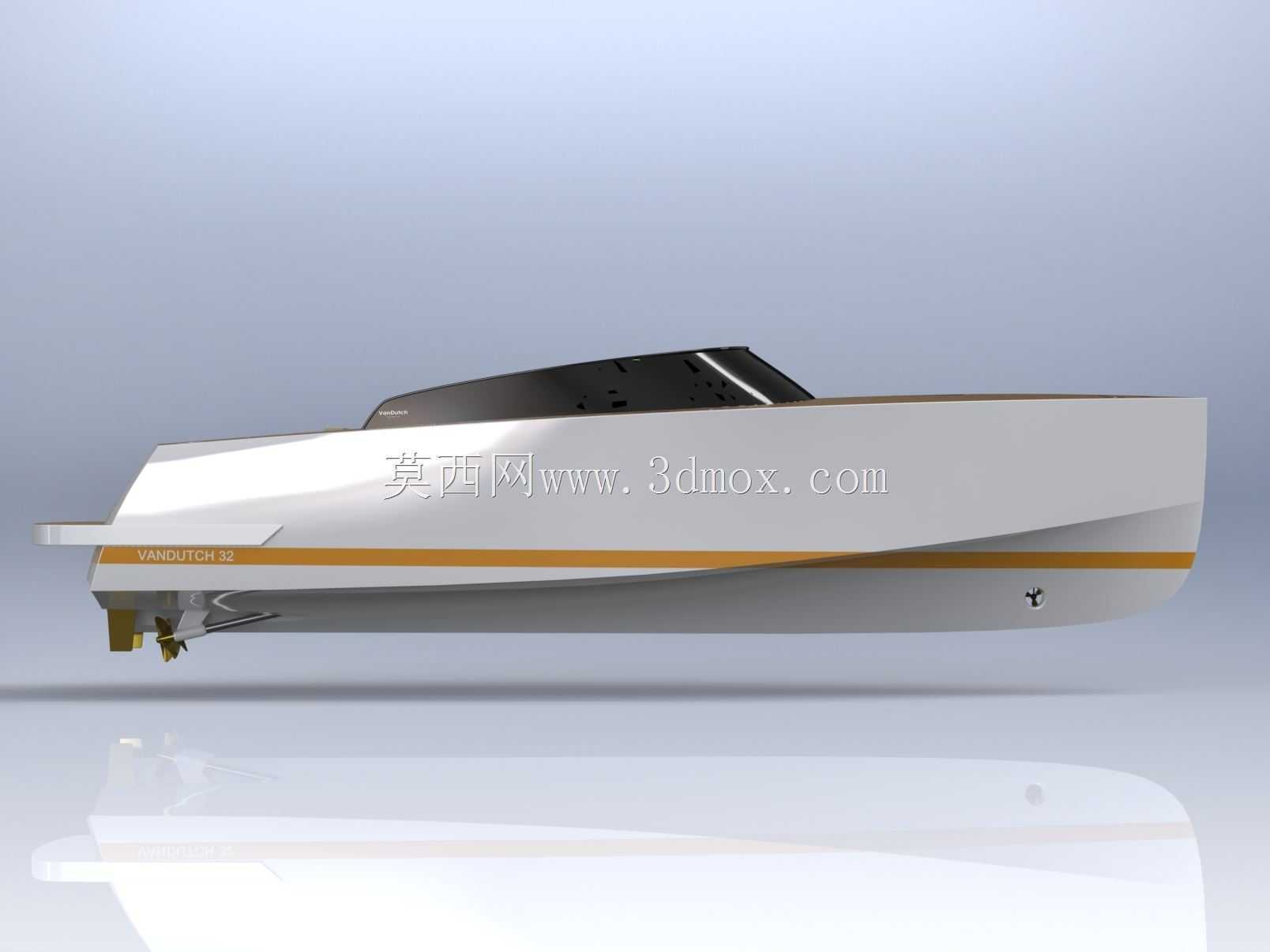

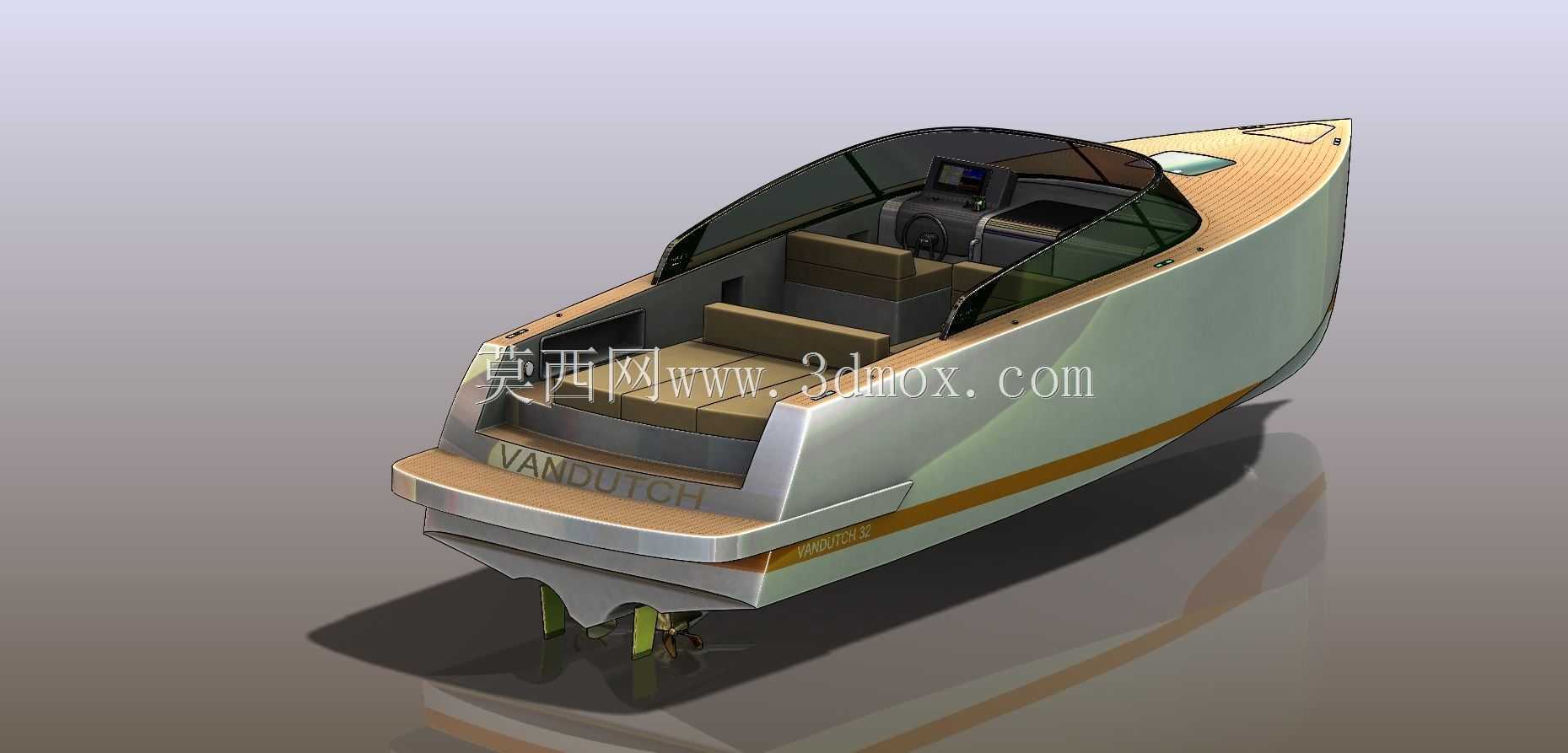

　　船体线型设计采用了深V型船首搭配平缓过渡的船底结构，这种线型设计可以在航行时有效劈开波浪，降低波浪对船体的冲击，提升高海况下航行的舒适性，同时减少航行阻力，提升燃油经济性。船体外板采用分层建模思路，外层为玻璃钢防护层，中间设置夹芯结构提升船体刚度，内层为内饰安装基层，三层结构在三维模型中都做了明确的分层标识，后续生产时可以直接提取各层的曲面数据用于模具制作。船体侧面设置了一体化的装饰条带，既可以作为船身外板的拼接压条，覆盖板材拼接的缝隙，也能起到视觉上拉长船身、提升外观精致度的作用。船尾设置了尾板安装位，可适配不同功率的船外机，也可以根据用户需求加装舷内外动力系统，三维模型中预留了动力系统的安装接口与传动轴走线空间，不需要对船体结构做额外修改即可完成动力系统的装配。

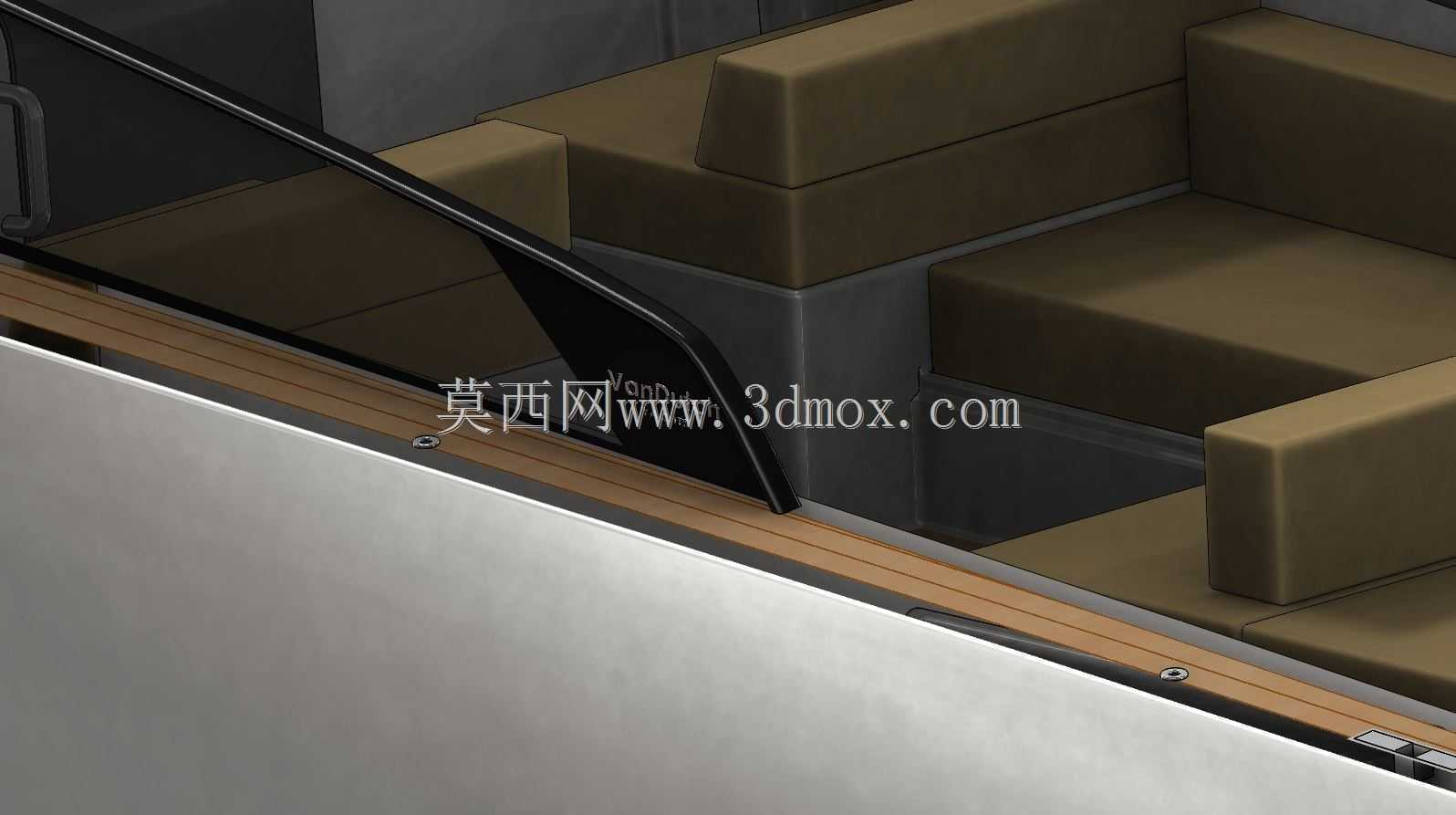

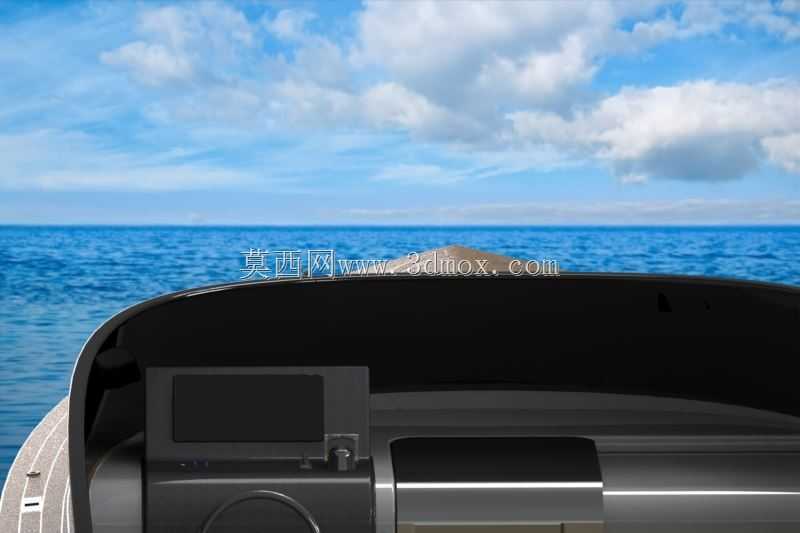

　　在细节设计层面，船体所有的边角位置都做了圆弧过渡处理，既可以减少航行时的应力集中，提升船体结构强度，也能避免人员在船上活动时被尖锐边角磕碰受伤。甲板表面的防滑纹理在建模阶段就做了阵列排布，纹理深度控制在2毫米，既可以保证湿滑状态下的防滑效果，也不会因为纹理过深导致清洁难度增加。船首设置了锚链舱与系缆桩安装位，系缆桩的安装位置做了局部结构加强，能够承受靠泊时的缆绳拉力，避免长期使用后结构变形。驾驶舱的挡风玻璃采用了倾斜式设计，倾斜角度经过优化，可以减少航行时的风阻，同时避免玻璃反光影响驾驶员视线，玻璃与船体框架的连接位置预留了密封胶条的安装槽，保证装配后的水密性，防止雨天航行时雨水渗入驾驶舱内部。

　　从建模的工程实用性角度出发，整个模型的所有曲面都做了连续性检查，没有破面、重叠面等问题，所有部件的装配关系都做了干涉检查，确保后续生产加工时各个部件能够顺利装配，不会出现安装错位、部件干涉的问题。船体的重心位置在模型中做了模拟配平计算，满载状态下重心位于船体中前部，保证航行时船首不会出现过度抬升或者下压的情况，提升航行的操控稳定性。
