洛克希德C-5M银河大型军用运输机结构设计

　　在做大型军用运输装备的三维结构拆解建模时，首先要明确这类装备的核心应用场景——跨战区战略投送，它需要承载主战坦克、装甲车辆、直升机这类超限尺寸的重型装备，甚至要支持整建制作战单元的快速转场，所以整体舱室的边界设计从一开始就围绕大尺寸载荷的通行需求展开。从机身整体布局来看，上单翼的结构选型是这类重型运输机的典型特征，机翼布置在机身顶部，一方面可以让机身货舱的整个纵向空间保持完整连续，没有机翼结构件侵入货舱占用装载空间，另一方面也能让发动机吊挂位置距离地面更高，在前线简易铺装、甚至沙土道面起降时，减少地面杂物被吸入发动机的风险，适配恶劣野战机场的使用需求。

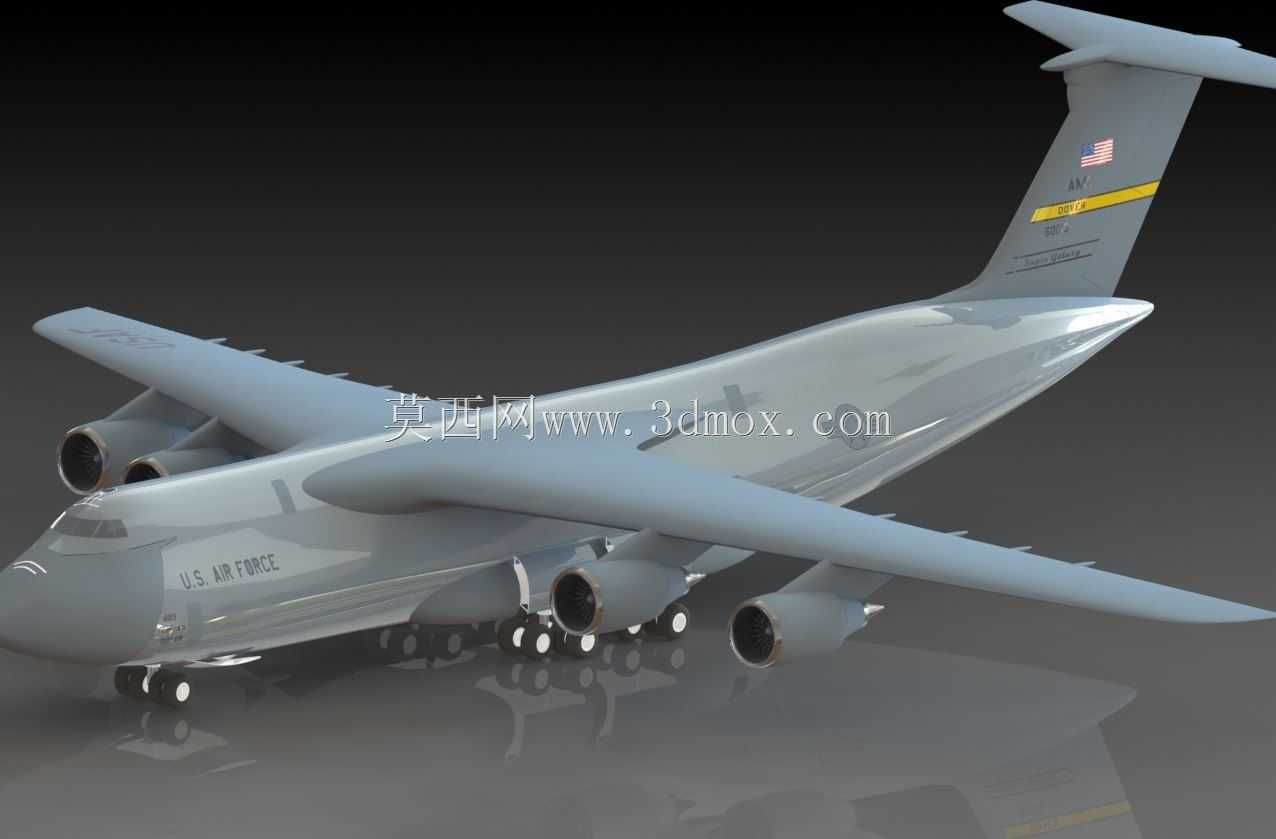

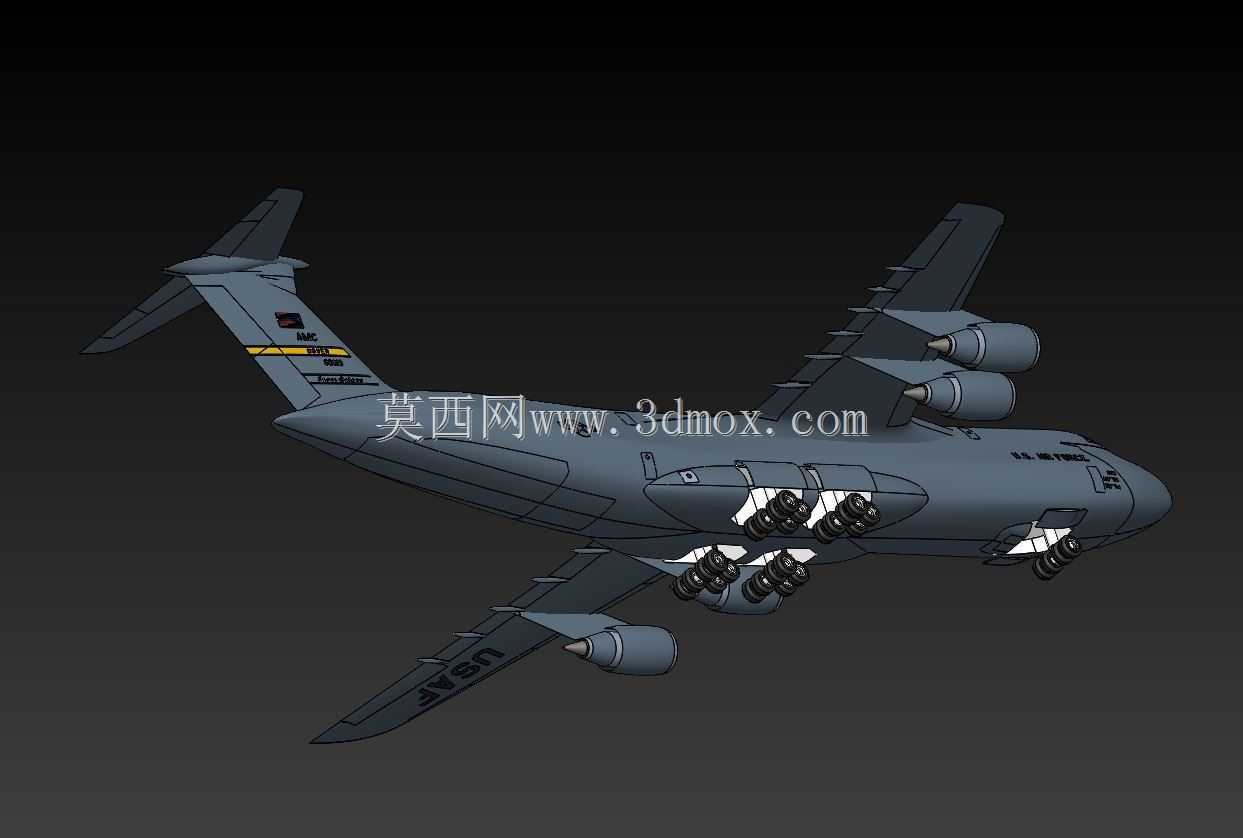

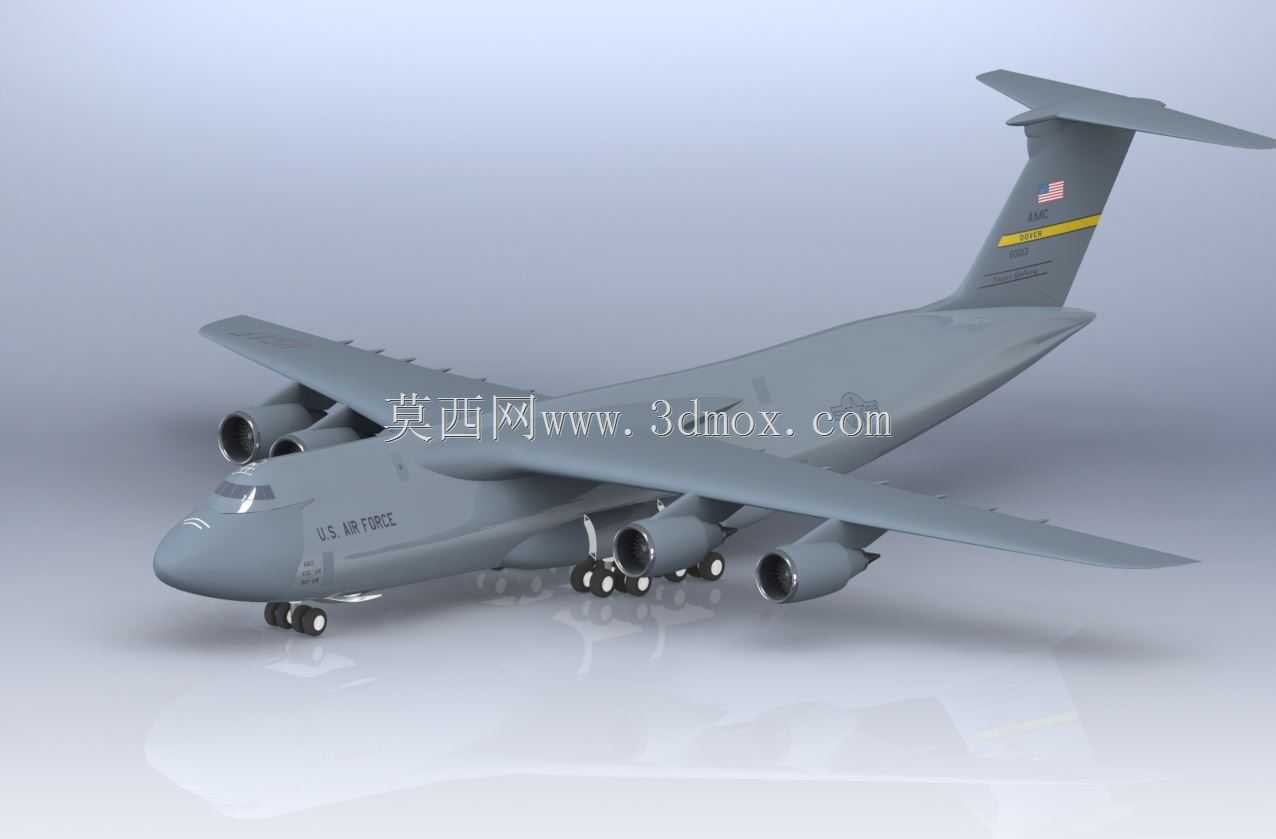

　　起落架的设计是这类重型装备建模时需要重点还原的部分，它采用多支柱多轮式的起落架布局，前起落架为双轮结构，主起落架沿机身两侧对称布置多组四轮小车式起落架，整架飞机的数十个机轮可以把最大起飞重量下的地面压强分散到道面可承受的范围内，避免在软质道面起降时出现机轮陷进道面的问题。建模时要注意起落架的收放逻辑，主起落架在收起时会旋转收入机身两侧的起落架舱内，不会占用货舱的内部空间，前起落架则向前收入机头下方的舱段，收放机构的连杆、锁止结构都要按照实际受力路径还原，保证结构运动逻辑和实机一致。

　　货舱部分的设计是整个模型的核心，整个货舱为全贯通式的矩形截面，从机头的前舱门到机尾的后舱门完全打通，机头部分可以整体向上翻起，形成和货舱等宽的前部装载通道，机尾则设置有放下后可作为装卸坡道的后舱门，配合货舱内部的绞车、导轨系统，可以让超长超宽的重型装备直接从机头或机尾驶入货舱，不需要额外调整装备角度。货舱的地板做了加强结构设计，表面设置有系留挂点的安装接口，可以根据装载装备的重量、尺寸调整系留位置，固定不同类型的载荷，地板的承载能力要满足主战坦克这类几十吨级重型装备的通行、停放需求，建模时要还原地板下的纵横梁加强结构，体现重载地板的受力传递路径。

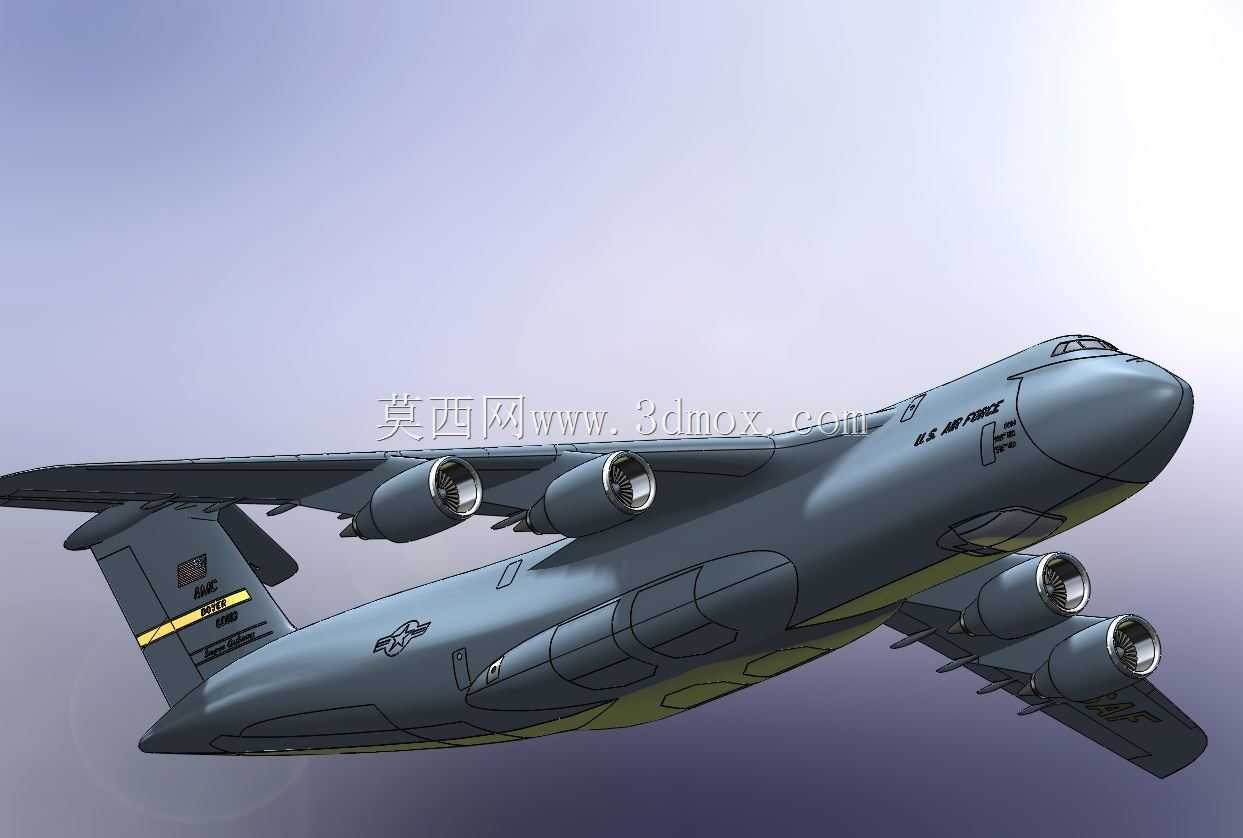

　　机翼部分采用了大后掠角的悬臂式上单翼设计，机翼内部设置有整体式油箱，吊挂的大涵道比涡扇发动机通过吊架和机翼主梁连接，建模时要注意发动机短舱和机翼的相对位置，以及襟翼、副翼、扰流板这些操纵面的分界和偏转逻辑，机翼的翼型选择要兼顾高亚音速巡航的效率和低速起降时的升力需求，配合前缘缝翼和后缘富勒襟翼的增升设计，保证飞机在大载重状态下依然能在较短的跑道上完成起降。尾翼采用T型尾翼布局，水平尾翼布置在垂直尾翼的顶端，这样可以避开机翼后方的气流扰动区域，在大迎角飞行状态下依然能保持足够的操纵效率，垂直尾翼的高度足够，保证单发失效时飞机依然有足够的方向操纵力矩，维持飞行姿态稳定。

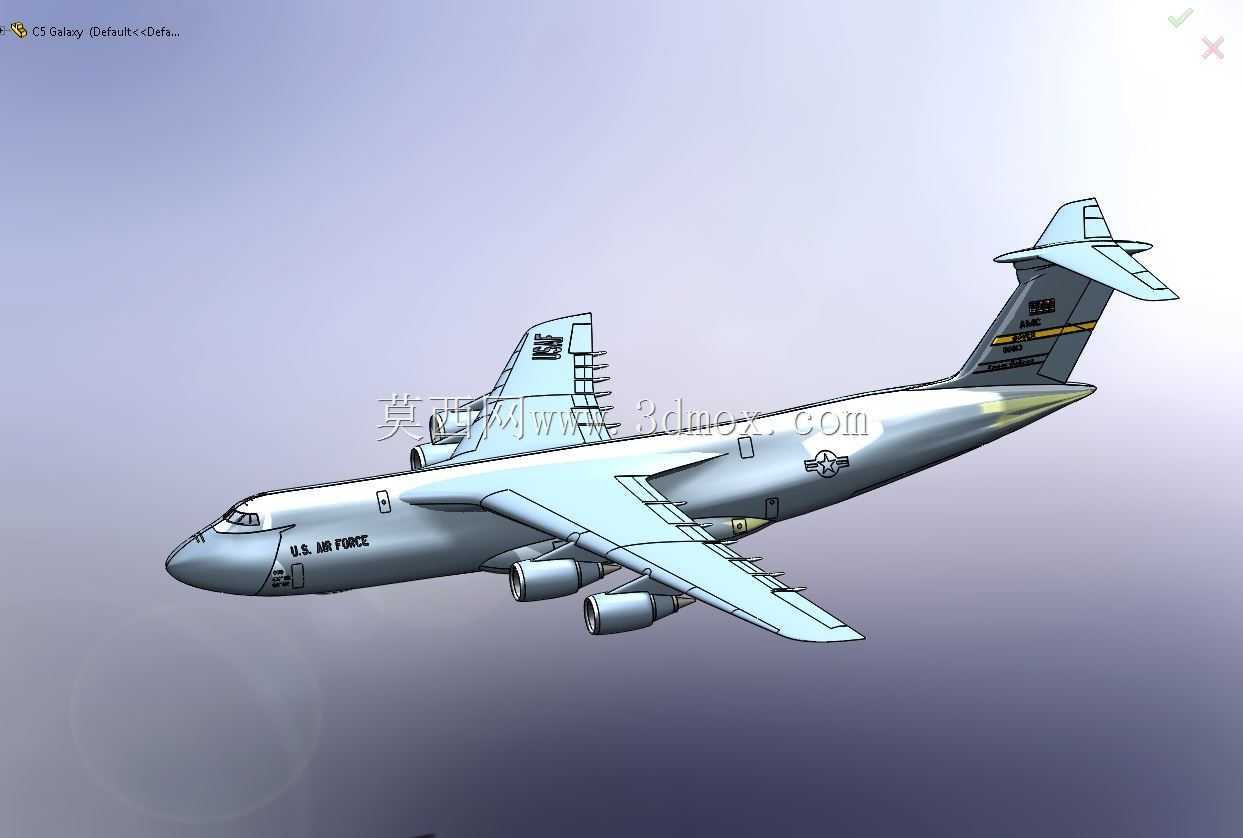

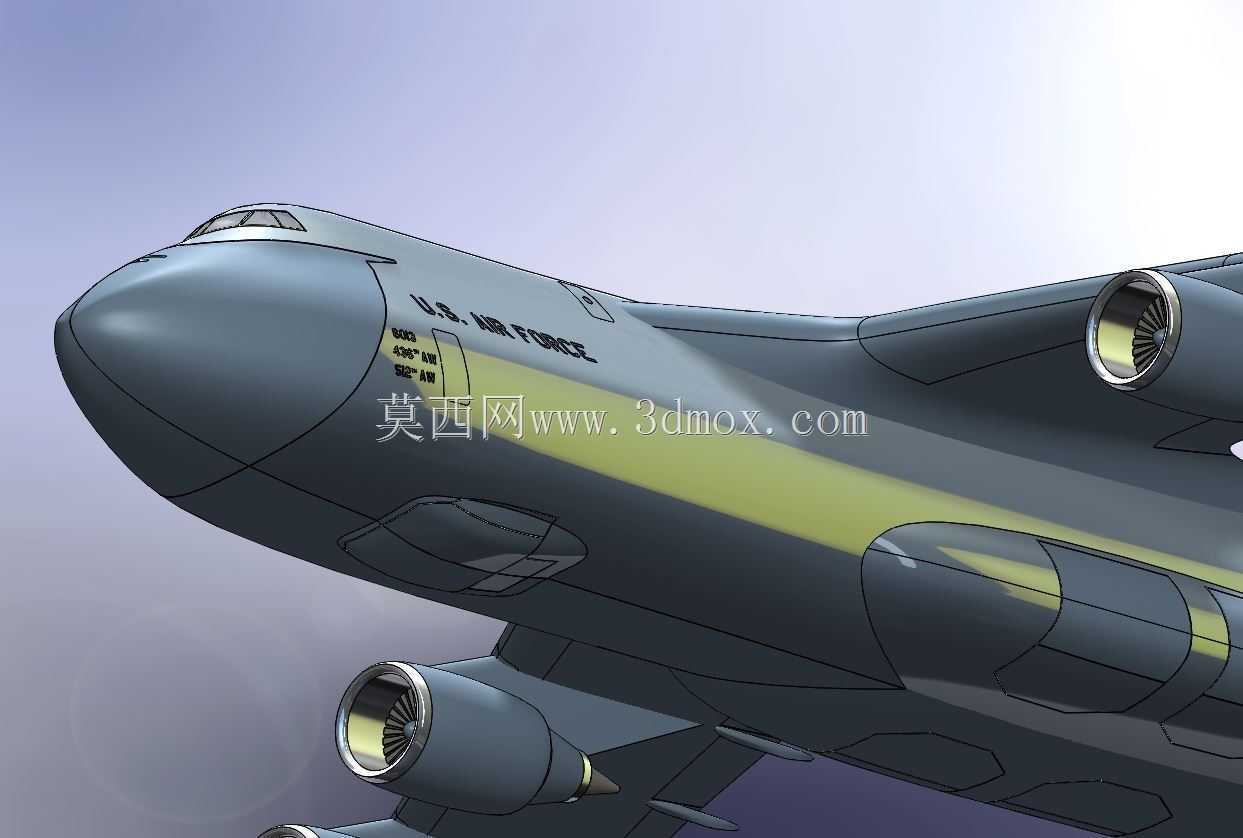

　　在建模过程中，机身的曲面光顺度是需要反复调整的部分，从机头的雷达罩到机尾的尾椎，整个机身的截面从机头的椭圆形逐步过渡到货舱段的圆角矩形，再逐步收窄到机尾的锥形，曲面过渡要保证流线连续，减少飞行时的阻力。机身蒙皮的长桁、隔框结构可以通过表面的筋线特征体现，按照实际的结构分块还原蒙皮的接缝、检查口盖的位置，让模型的细节更贴近实机的制造逻辑。机头的驾驶舱风挡框架、机身两侧的应急舱门、机身下部的设备舱口盖这些细节都要按照实际位置还原，保证整体结构的准确性。

　　这类大型运输机的三维模型，在做结构设计参考、航空装备教学演示、虚拟仿真场景搭建时都有实际应用价值，建模时除了还原外形，更要理解每个结构设计背后的需求逻辑，比如为什么货舱要做等宽矩形截面、为什么起落架要采用多轮多支柱布局、为什么机翼选择上单翼布局，这些设计都是围绕战略投送的核心用途逐步迭代确定的，只有理解了这些设计逻辑，建出来的模型才不是单纯的外形复刻，而是能体现工程设计思路的结构化模型，方便后续做结构受力分析、改装方案验证、虚拟训练场景搭建等延伸应用。
