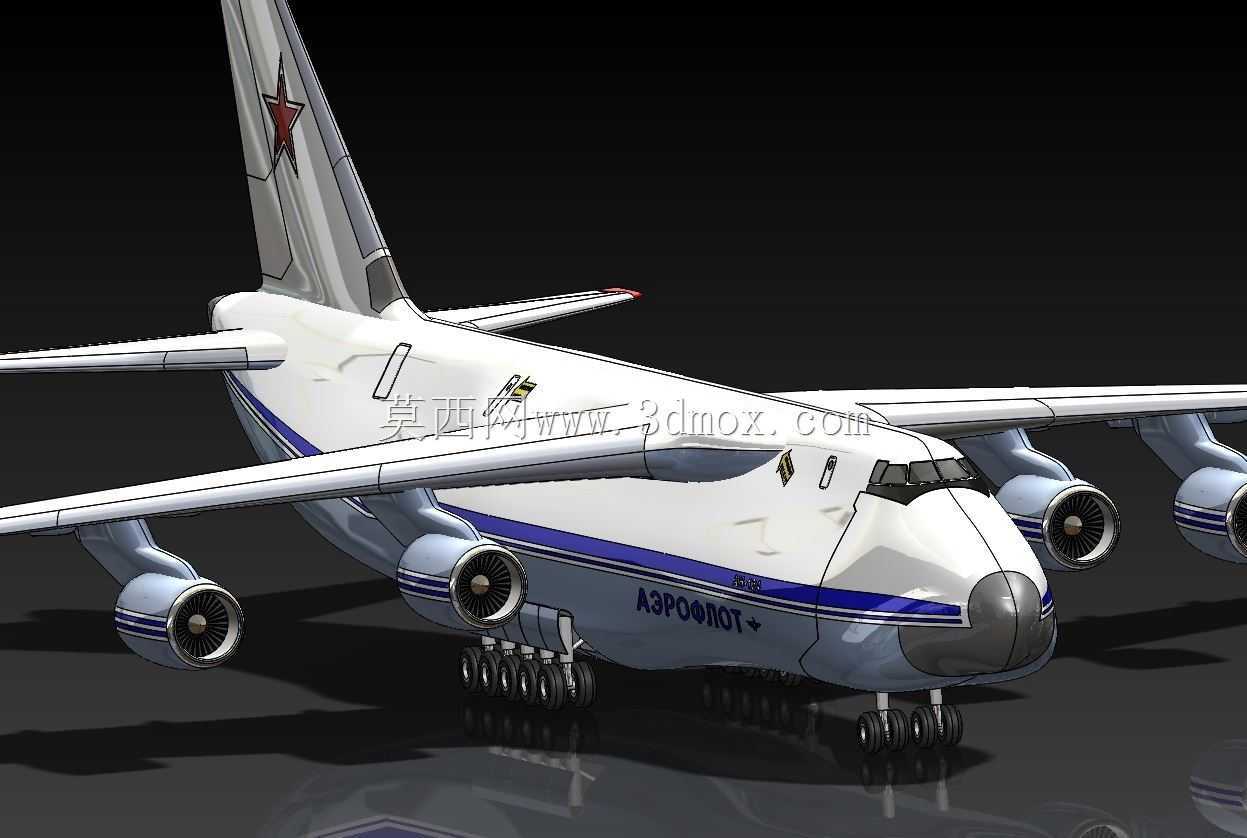

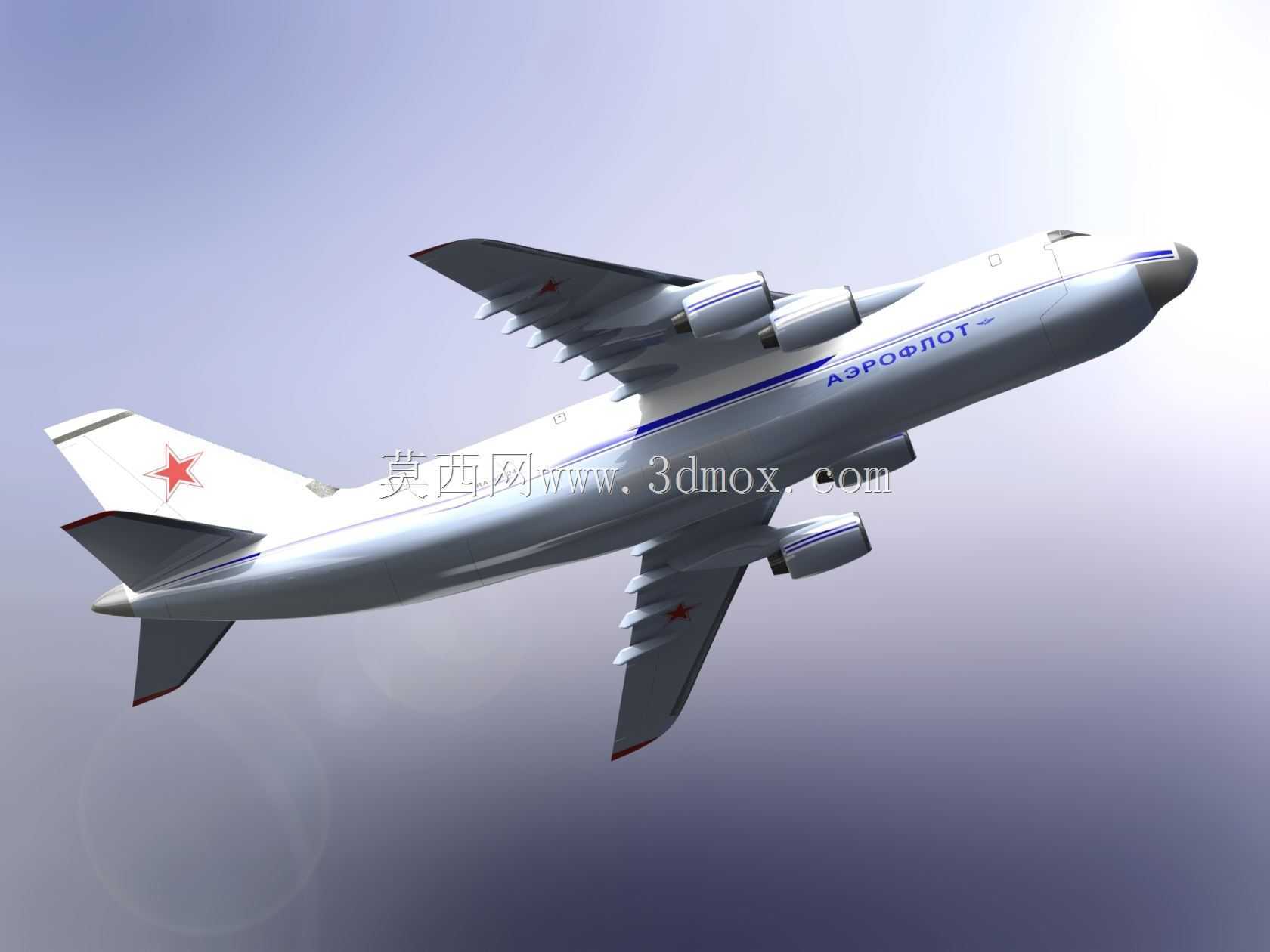

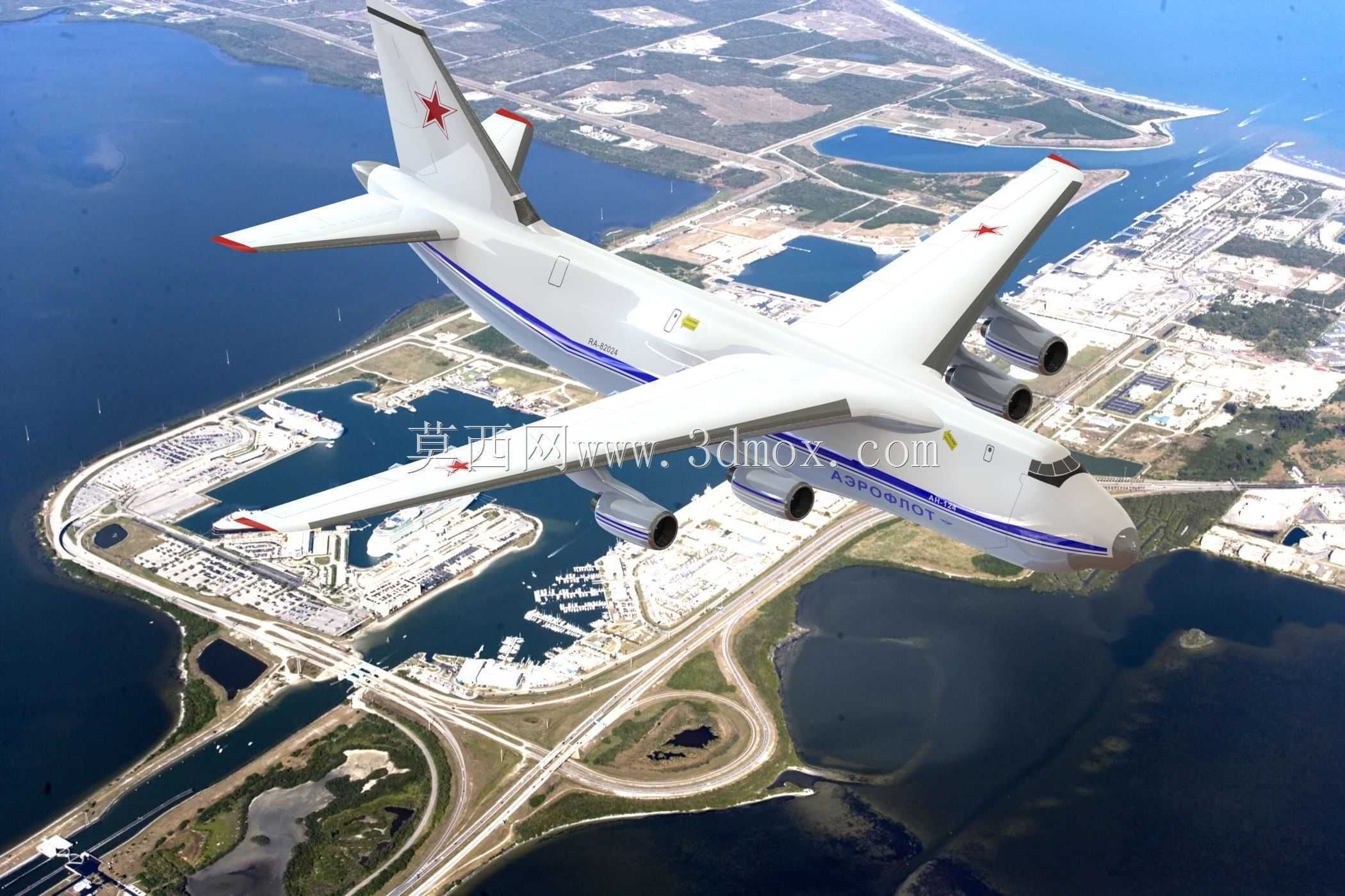

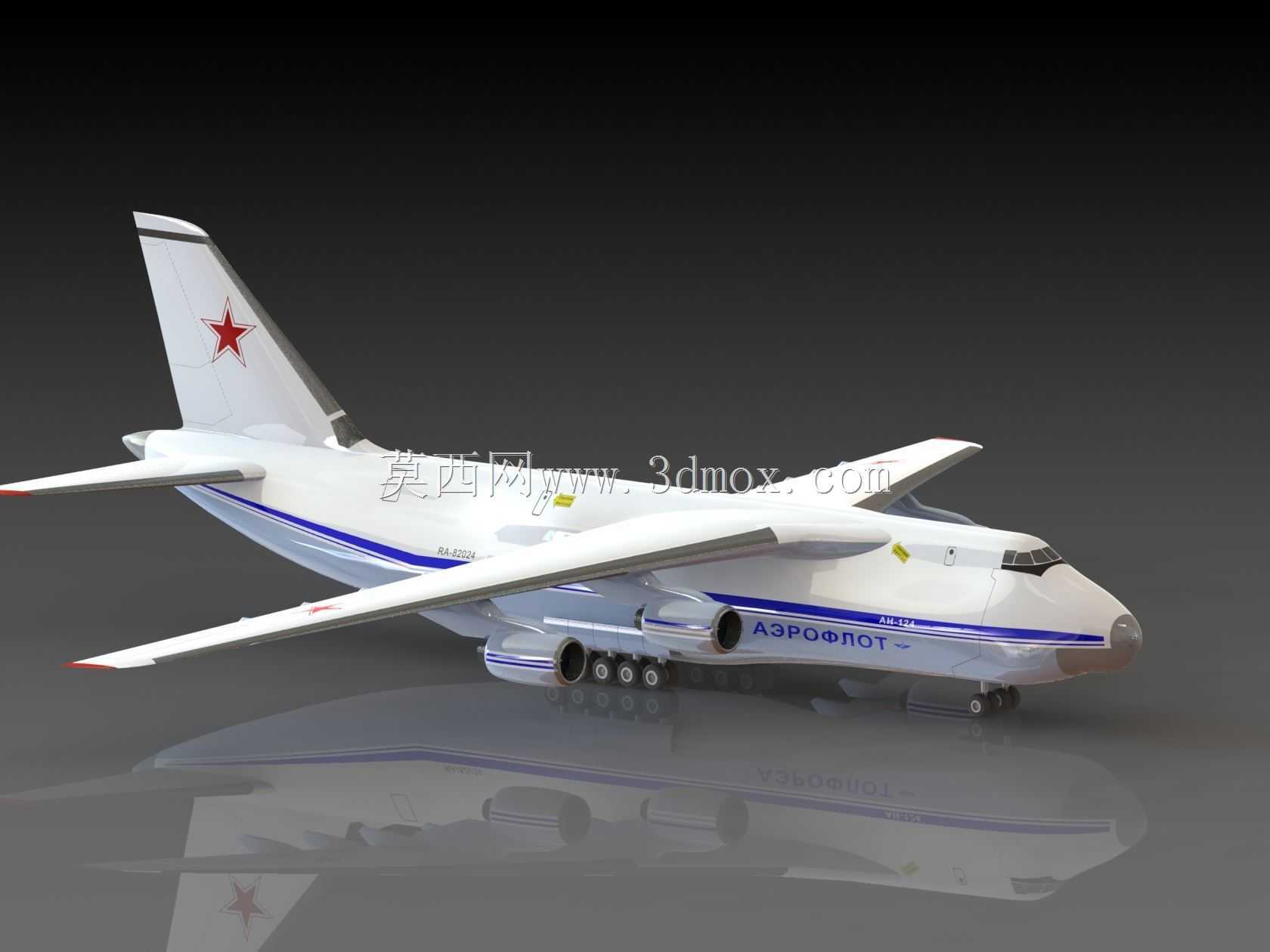

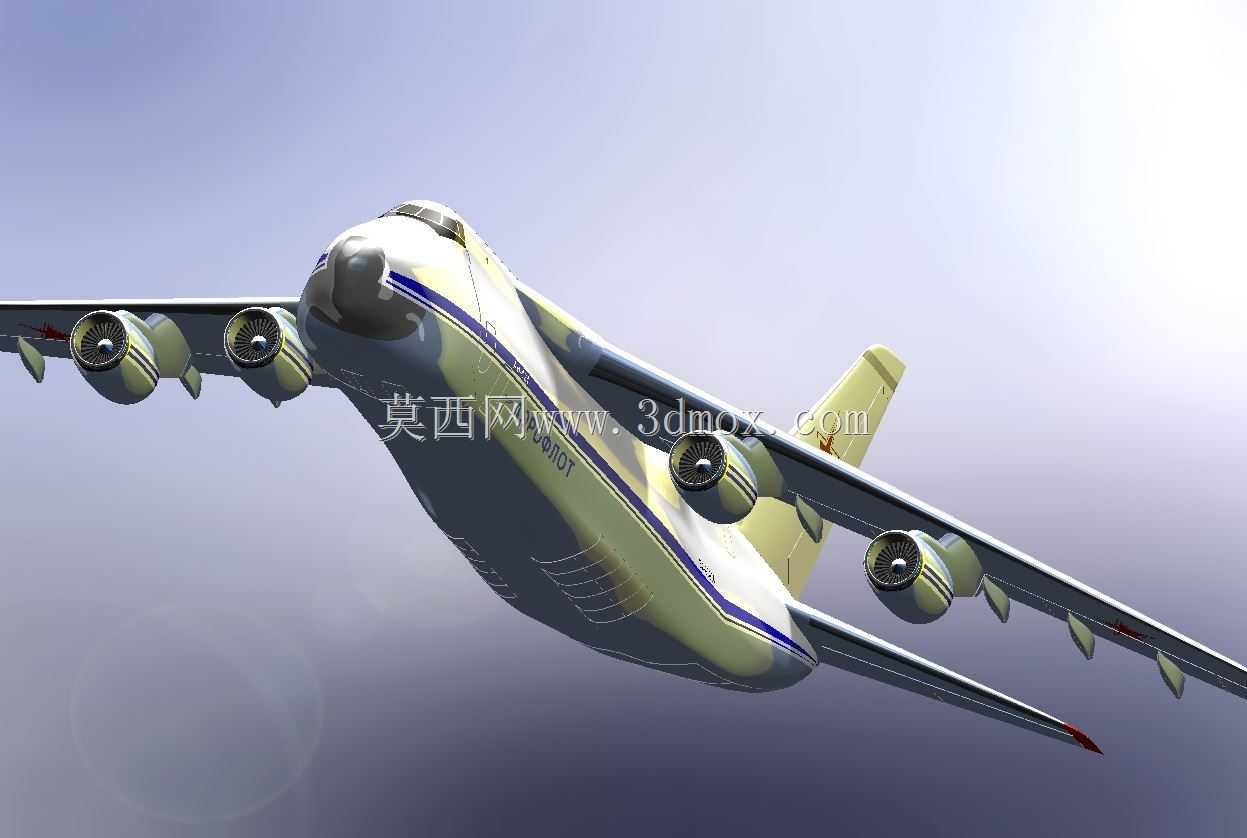

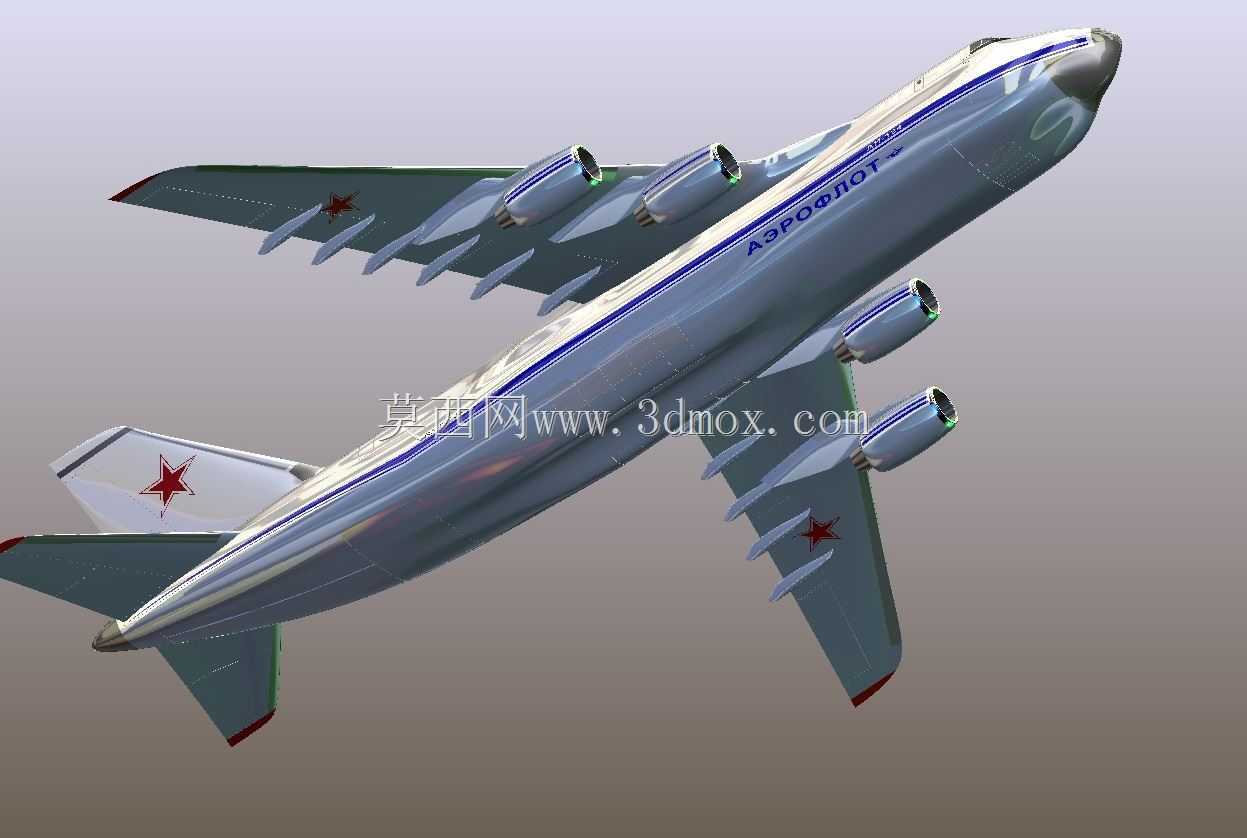

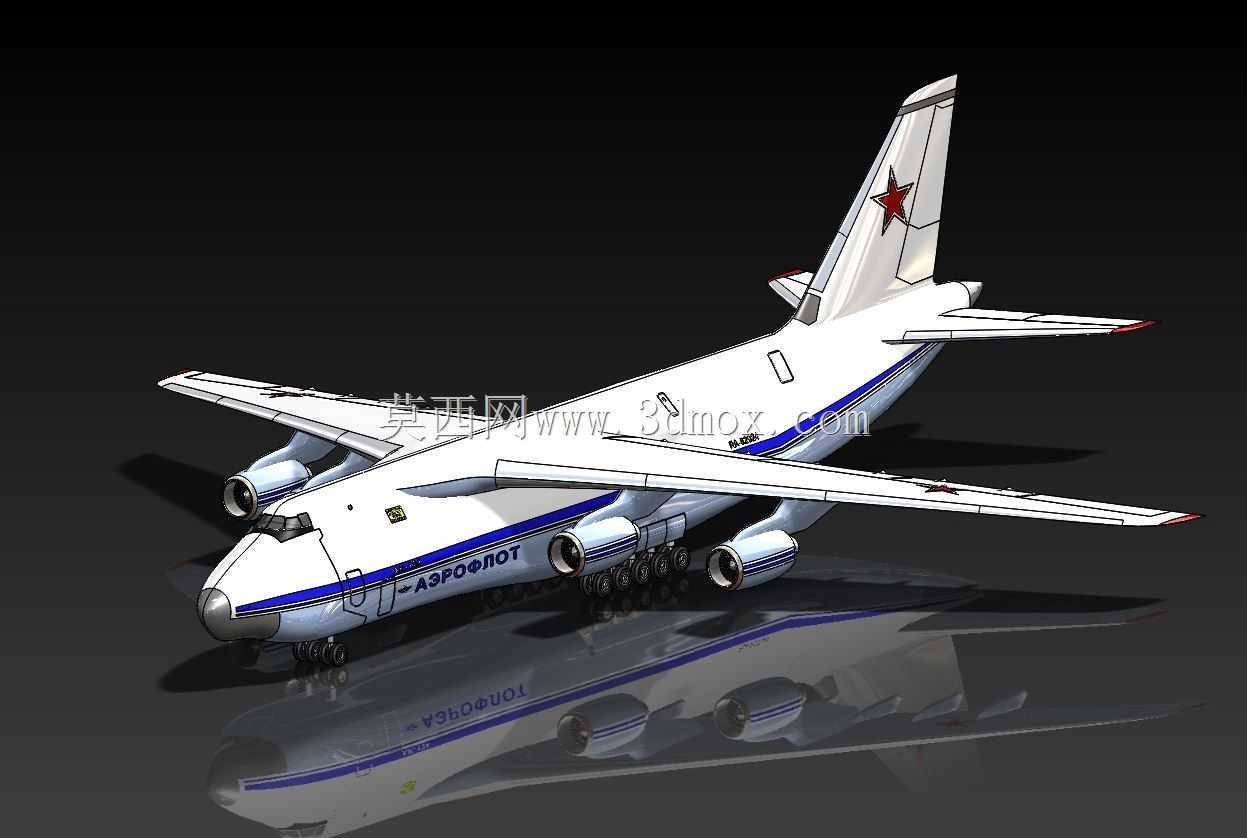

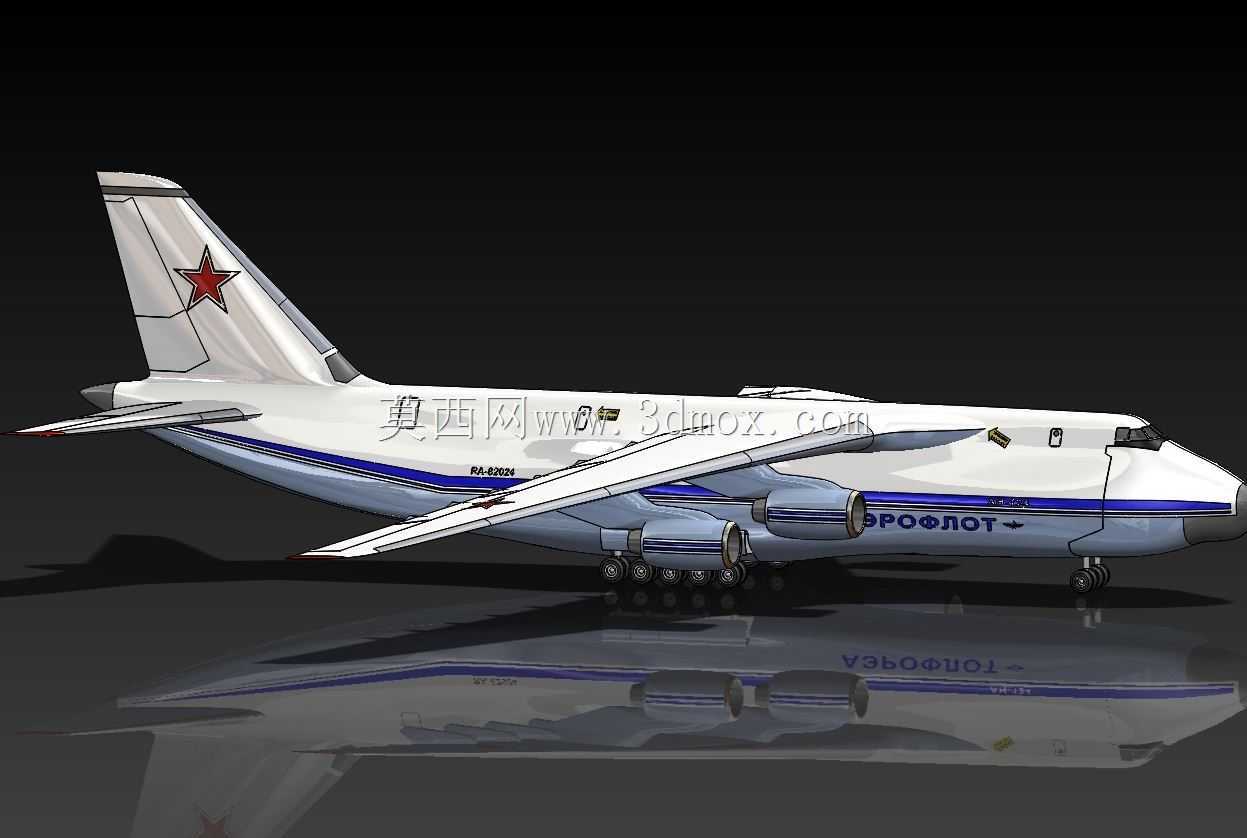

安-124鲁斯兰重型战略运输机三维建模

　　作为长期从事航空装备结构建模的工程师，在还原安-124这类超大型货运机型的三维结构时，首先要锚定它的核心应用场景——跨洲际超重型装备投送，不管是民用领域的大型工业设备转场，比如百吨级的矿山破碎主机、整列轨道交通车辆模块，还是军用场景下的整建制装甲装备、大型导弹发射单元远程部署，安-124的货舱尺寸与载重冗余都是常规运输机无法覆盖的，这也是建模过程中需要优先还原的核心边界。

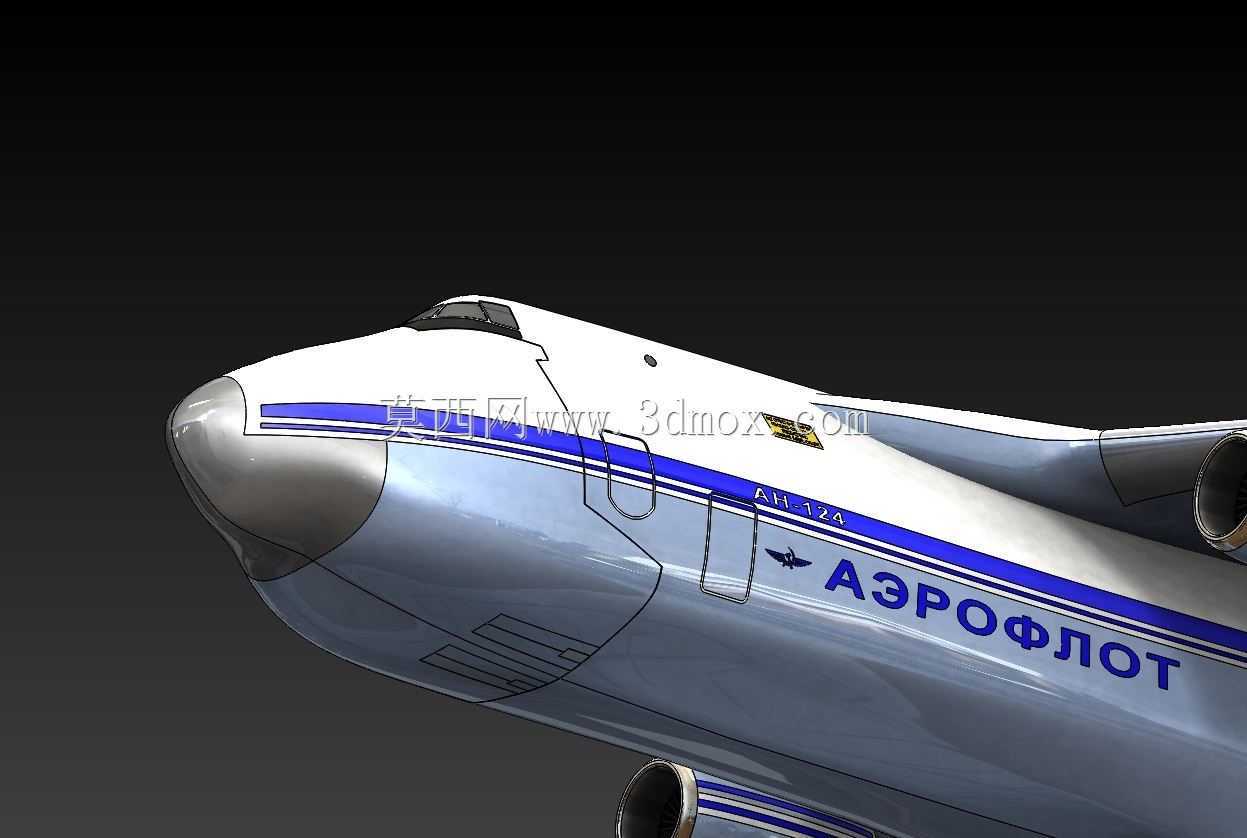

　　从实际用途出发，安-124区别于普通民航货机的核心点在于其机头可整体向上掀开、尾部设有大尺寸货桥的装卸设计，建模时需要严格卡准机头铰接结构的转动行程边界，确保开合过程中不会与前起落架舱、驾驶舱下部结构发生干涉，同时要还原货舱内部的承重导轨系留点布局，这些点位是实际装载作业中固定重型货物的核心结构，间距、承重面高度都要匹配实际装卸的滚装托盘参数，不能只做外观曲面而忽略功能结构的准确性。

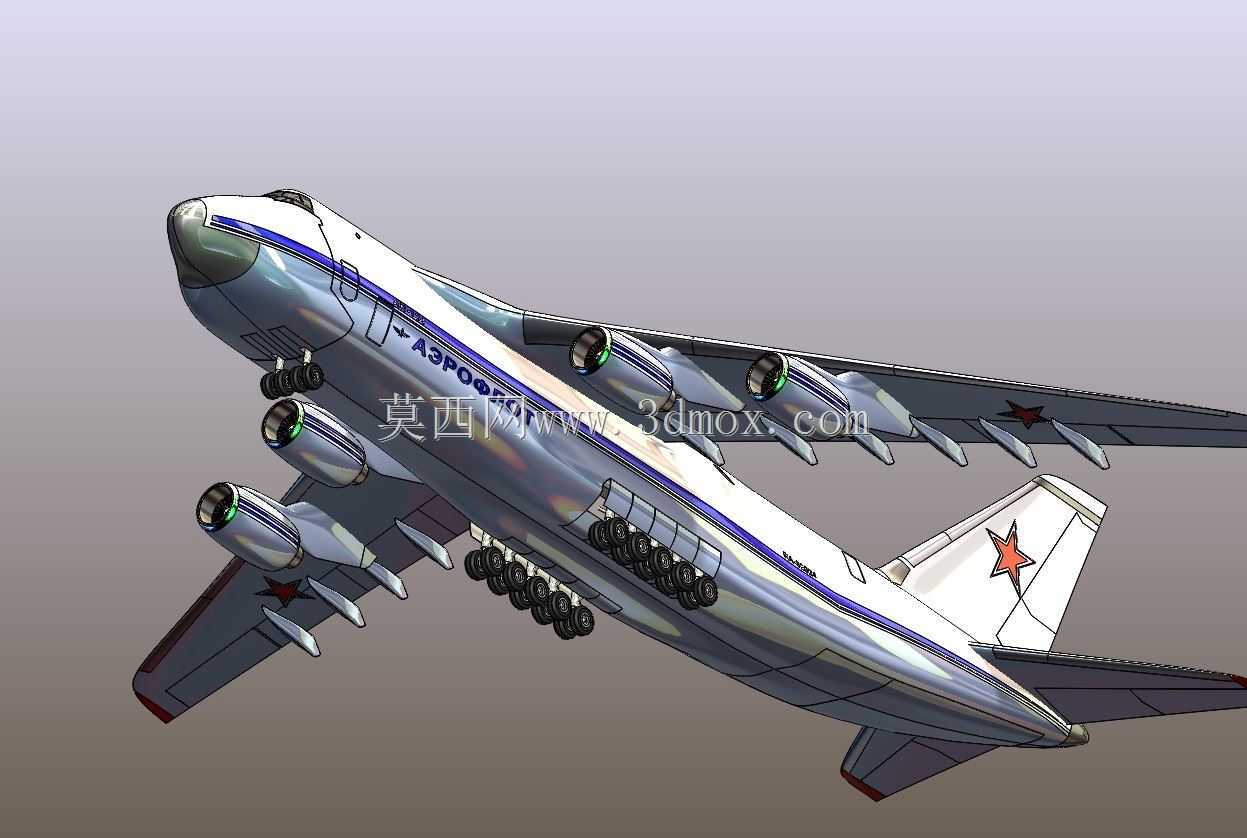

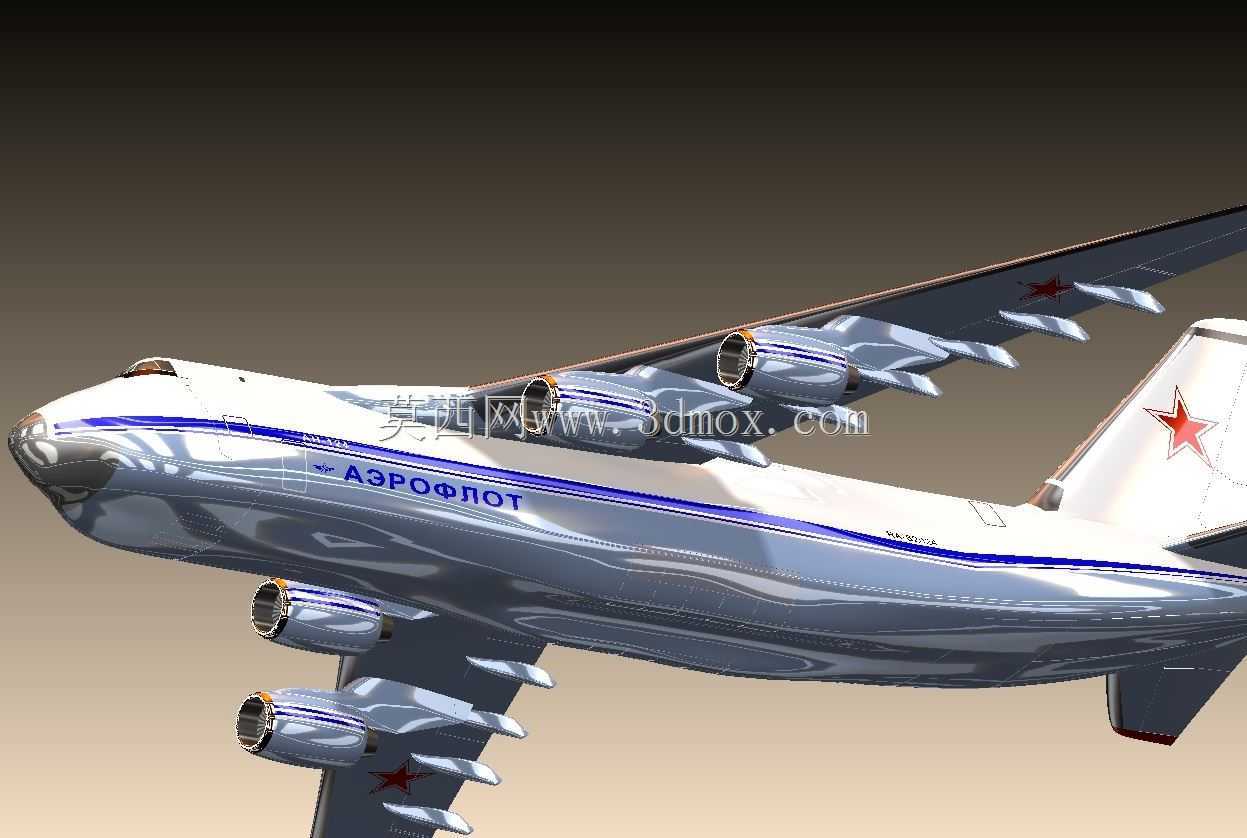

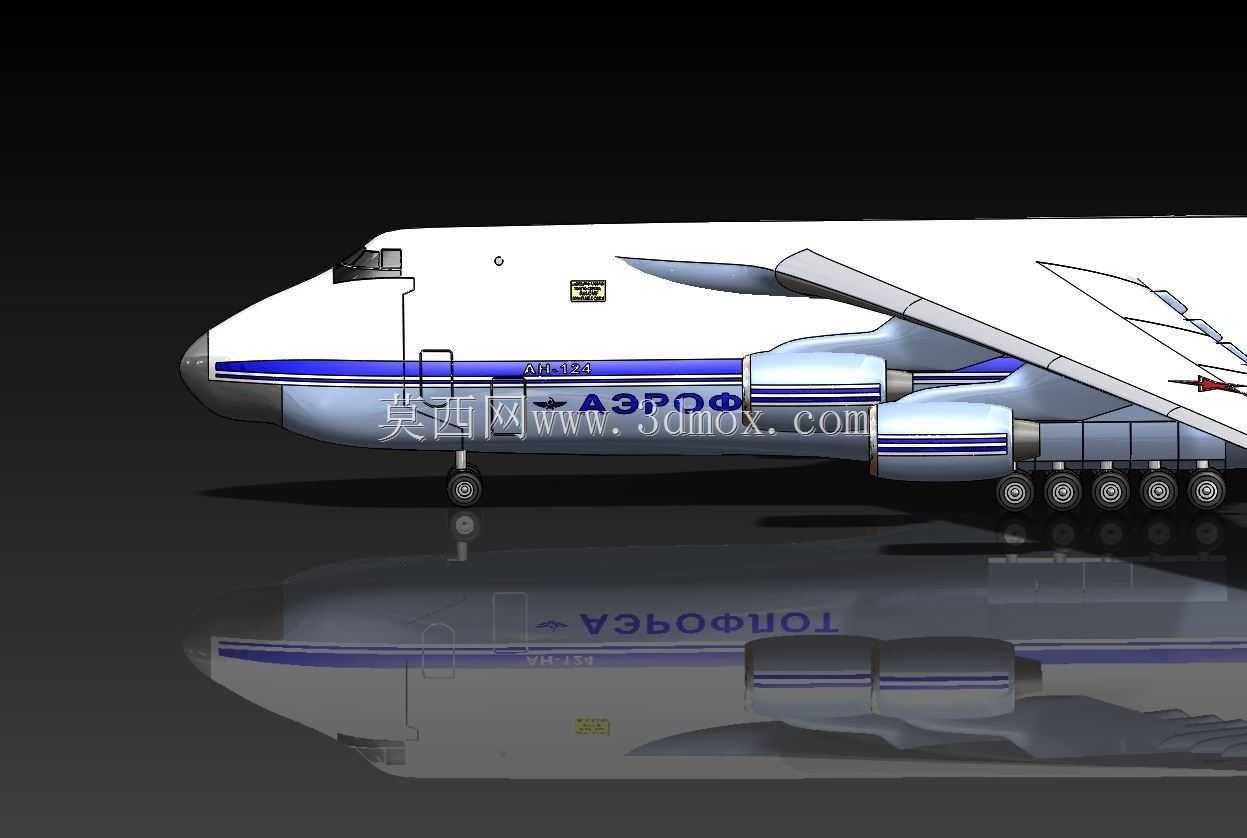

　　功能特性层面，安-124采用的是上单翼布局，四台大涵道比涡扇发动机吊装在机翼下方，建模时需要注意发动机短舱与机翼挂架的连接角度，这个角度直接关联飞行状态下的进气效率与阻力系数，不能随意调整。它的起落架系统采用了多支柱多轮设计，前起落架为双支柱共12个机轮，主起落架每侧5组双轮结构，整套起落架具备下蹲调节功能，装卸作业时可以降低货舱地板高度，让货舱前后坡道与地面的夹角控制在滚装设备允许的爬坡范围内，建模时要还原起落架收放舱的内部空间边界，确保收放动作路径上没有结构冲突，同时要区分开承重结构与整流罩的曲面分界，不能把受力构件和气动外罩做成一体化结构。

　　设计思路上，这类大型运输机的气动外形优先服务于大载重长航程需求，机身采用宽体货舱截面设计，整个货舱为贯通式平直结构，截面宽度6.4米、高度4.4米，总长度36米，这个尺寸边界是建模时的核心硬指标，所有机身框的结构定位都要围绕这个内部净空尺寸向外推导蒙皮、长桁、框梁的厚度，不能为了外观线条流畅压缩内部货舱的有效空间。机翼采用了超临界翼型设计，后掠角匹配高亚音速巡航需求，翼尖的翼梢小翼结构要还原实际的倾斜角度，这个角度是经过大量风洞试验验证的，直接影响巡航状态下的诱导阻力控制，建模时不能随意简化翼型的截面曲线，要保证翼根到翼尖的弦长变化、扭转角度符合原始设计的气动参数。

　　安装边界方面，除了之前提到的货舱内部净空、起落架收放边界、机头舱门开合行程，还要注意垂尾与平尾的结构连接位置，垂尾上的方向舵、平尾上的升降舵的转动铰链位置要准确，舵面的偏转角度范围要符合实际操纵的行程限制。发动机短舱与挂架的连接接口要匹配实际的安装座位置，预留出维护检修口的结构位置，机身表面的各类天线、空速管、航行灯的凸起结构不能破坏机身的气动连续性，这些小结构的位置偏差在后续做气动仿真或者装配干涉检查时都会产生不必要的误差。另外，机身下部的整流罩结构要覆盖主起落架舱的全部收放空间，巡航状态下起落架完全收纳入舱后，整流罩要保证机身下部的气动流畅性，减少不必要的紊流产生。

　　在实际建模过程中，还要区分不同结构的材质属性对应的建模精度，比如机身蒙皮的铆接接缝、机翼表面的检查口盖这些细节，要按照实际的维护口盖布局还原，不能随意排布；货舱内部的地板滚道、系留环的位置要匹配标准货运托盘的固定点位，确保后续做装载仿真时，货物模型可以顺利通过货桥进入货舱并完成固定。很多新手建模时容易把注意力放在机身涂装、尾翼标识这些外观元素上，忽略了结构功能的边界还原，实际上对于工业用途的航空装备模型，结构尺寸的准确性、功能部件的运动边界合理性，远比外观装饰重要，毕竟这类模型更多是用于装备展示、装卸流程仿真、结构教学等场景，尺寸偏差会直接导致后续仿真结果失效。

　　另外需要注意的是，安-124的前起落架除了具备下蹲功能，还具备地面转向功能，建模时要还原转向机构的连接结构，确保前起落架的转向角度范围符合地面滑行的转弯半径要求，主起落架的每个轮组都具备独立的缓冲行程，在做地面停放状态的模型时，要根据载重状态调整缓冲支柱的压缩量，还原不同载重下的机身姿态，不能不管载重多少都把起落架做成固定长度的刚性结构。机翼的翼面在不同燃油装载量、飞行状态下会有一定的挠曲变形，但基础建模状态下要还原地面停机状态下的机翼下反角基准位置，不能把巡航状态下的机翼形变作为地面建模的基准形态。
