直列六缸发动机等长排气歧管结构设计

　　这套排气歧管结构针对直列六缸自然吸气动力单元开发，核心作用是将六个气缸燃烧后产生的高温废气有序汇集，输送至下游三元催化、消声总成最终排出，同时兼顾排气脉冲效应的利用，减少各缸排气干涉，直接影响发动机的充气效率与动力输出特性。从实际装车场景来看，这类歧管多用于纵置布局的大排量乘用车辆、轻型商用动力平台，安装位置紧贴气缸盖排气侧，周边需要避让发动机悬置、冷却管路、线束走向以及防火墙钣金边界，设计阶段需要反复校核动态间隙，避免车辆运行过程中因发动机抖动、热胀冷缩产生干涉磨损。

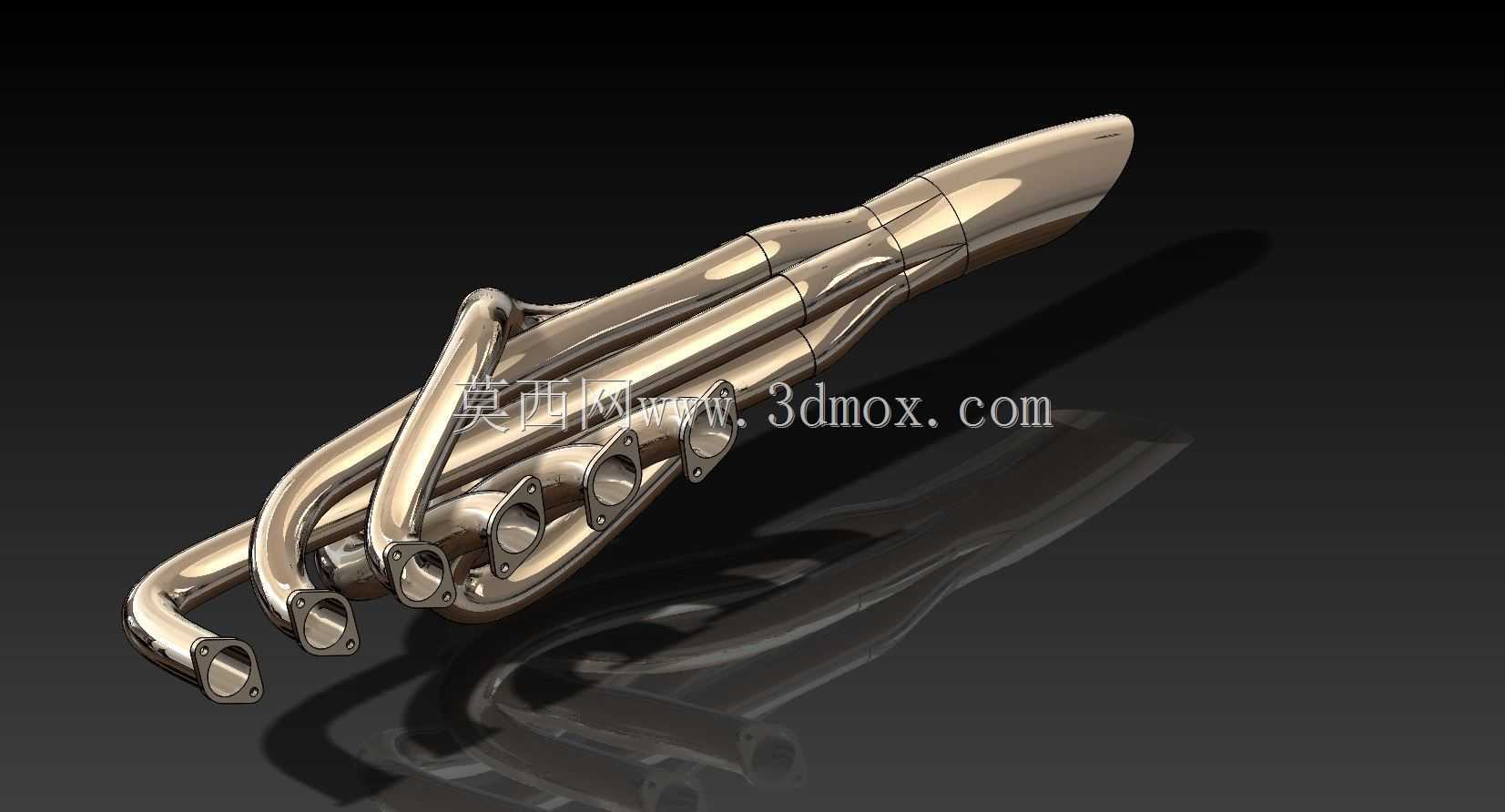

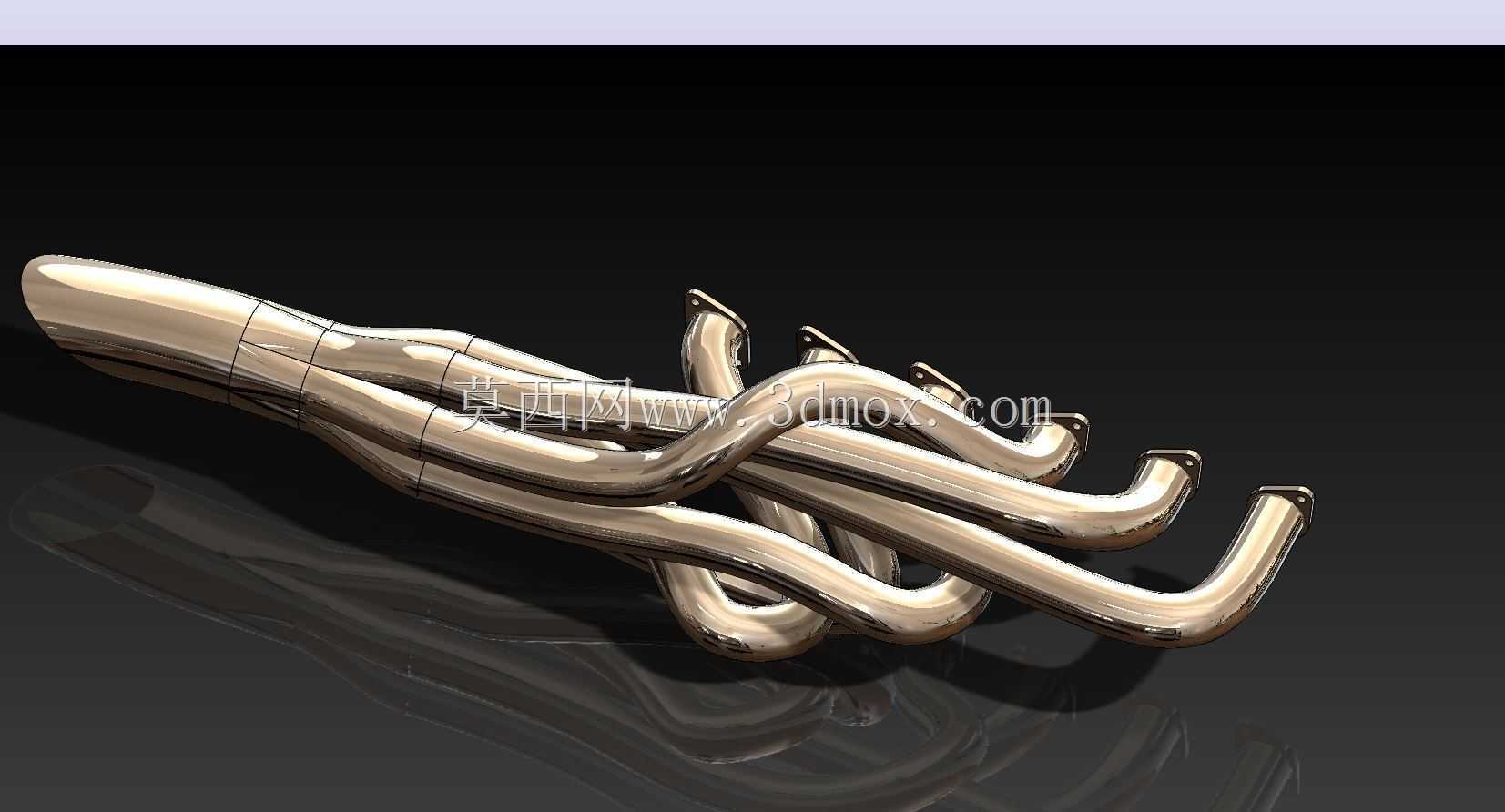

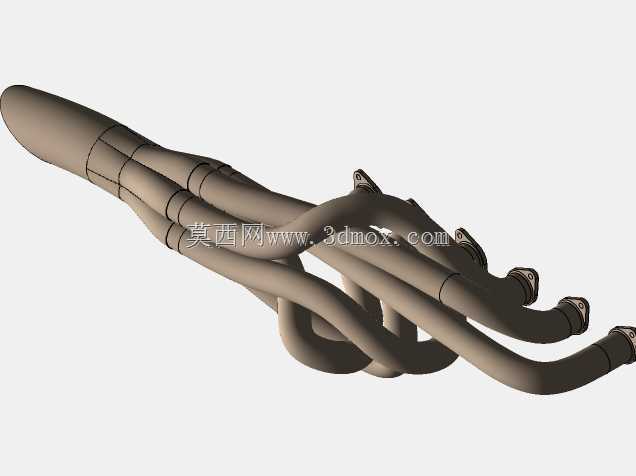

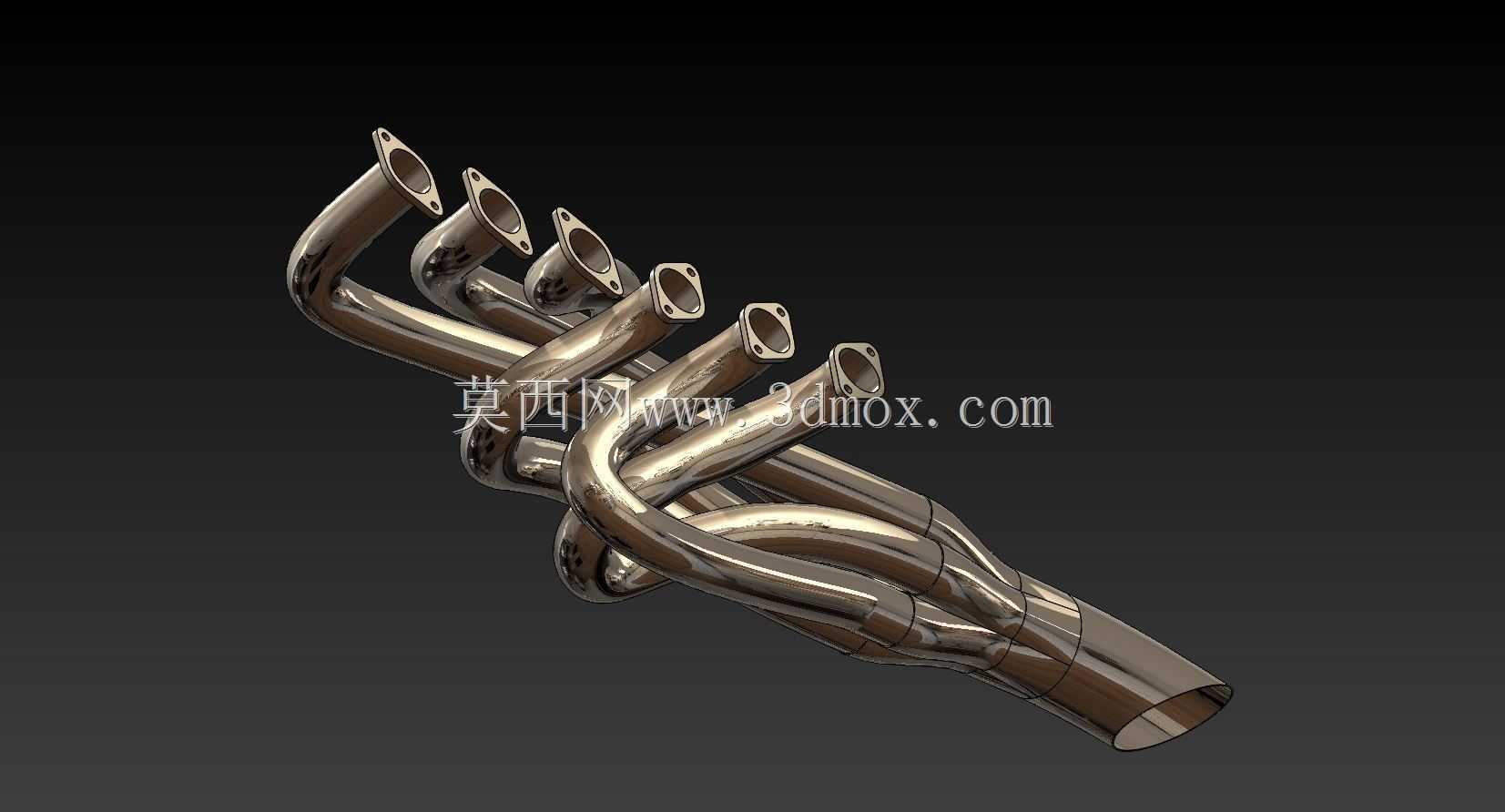

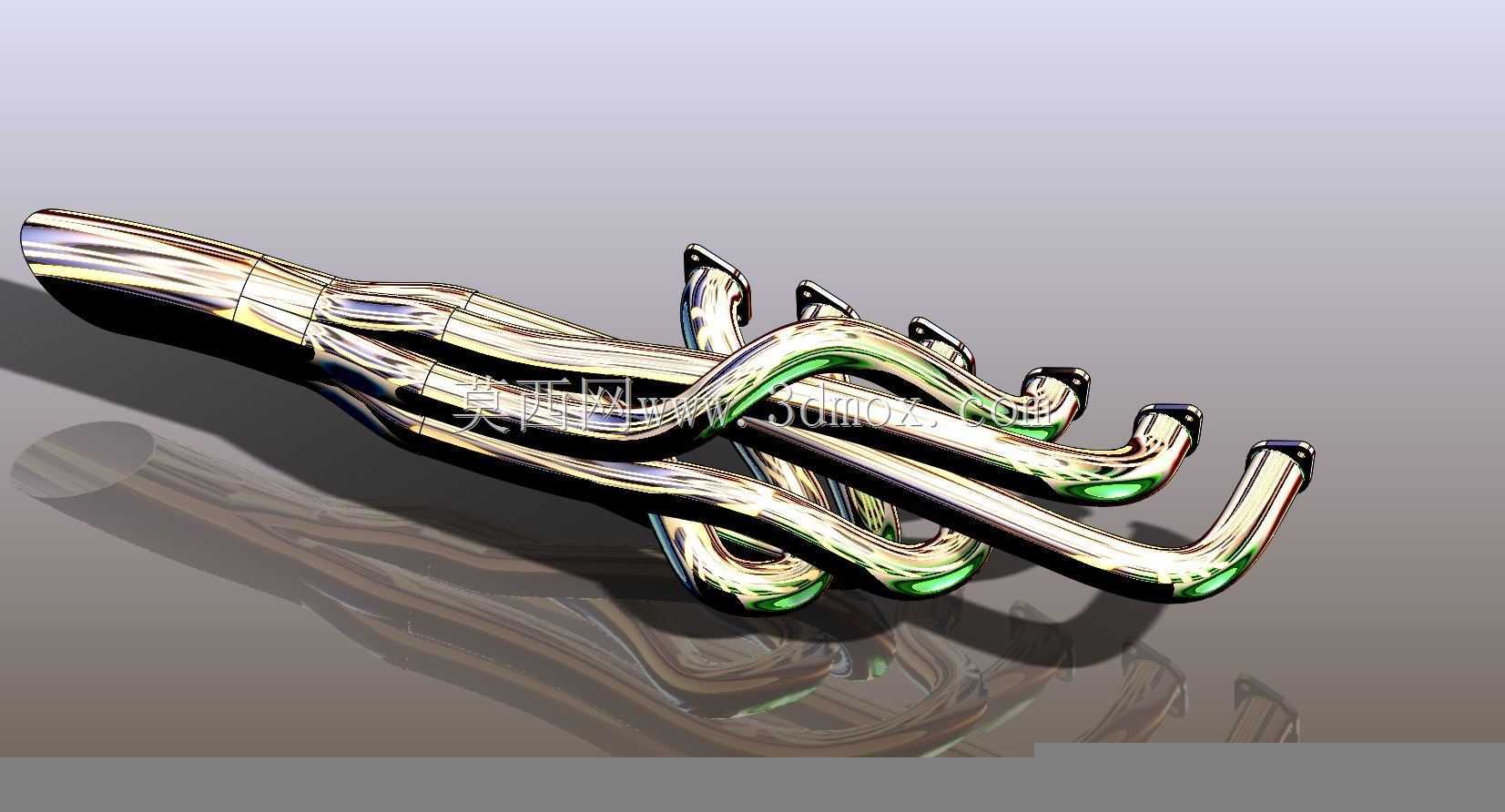

　　设计过程中优先考虑各缸排气道的长度一致性，六个分支管路从气缸盖排气法兰接口出发，通过连续的空间弯管排布，最终汇入统一的集气出口，每一段管路的弯折半径、走向曲率都经过反复调整，既保证各缸排气路径长度差值控制在合理区间，让各缸排气背压保持均衡，避免出现个别气缸排气不畅导致的动力损失、怠速抖动问题，同时也控制整体结构的紧凑性，不会过度侵占发动机舱的横向与纵向空间。管路弯折处采用大圆弧过渡设计，尽可能减少排气气流的局部阻力，避免直角弯折造成的气流紊流，降低排气过程中的能量损耗，管壁厚度选取兼顾耐热强度与轻量化需求，能够承受长期高温排气的冲刷，同时控制整体重量，减少发动机侧的附加载荷。

　　安装边界层面，进气侧的法兰面完全匹配气缸盖的排气道口布局，法兰上的紧固螺栓孔位置、孔径严格对应缸盖的安装点位，保证装配时能够完全贴合，密封性能可靠，避免高温废气泄漏。集气端的出口法兰尺寸匹配下游排气前段的接口规格，能够直接对接催化器总成，不需要额外的转接结构。整个歧管的外形轮廓经过空间排布优化，六个分支管错落布置但不互相干扰，相邻管路之间预留足够的热膨胀间隙，避免发动机高负荷运行时，管壁因高温膨胀产生相互挤压变形。表面的抛光处理一方面是减少管壁粗糙度，降低气流与管壁的摩擦阻力，另一方面也能提升高温下的抗腐蚀能力，延长部件的使用寿命。

　　从功能特性来看，这套等长歧管相比普通的短歧管结构，能够更好地利用排气脉冲的负压效应，在气门重叠角阶段帮助气缸内扫气更彻底，提升新鲜混合气的填充量，尤其在中高转速区间的动力响应会有明显改善，同时均衡的背压也能让各缸的工作状态保持一致，降低排气过程中的气流噪声，提升整车NVH表现。设计阶段也充分考虑了制造工艺的可行性，弯管段的曲率半径满足常规弯管设备的加工能力，不需要特殊的定制工装就能完成成型，法兰与管路的焊接位置预留了足够的操作空间，方便自动化焊接作业，控制生产制造成本。实际装车验证过程中，需要重点关注歧管在不同工况下的热变形量，通过支架的合理设计吸收热膨胀位移，避免法兰面因热应力出现翘曲漏气，同时也要校核周边隔热件的安装空间，保证高温表面不会直接接触周边的塑料件、线束等不耐热部件，消除安全隐患。
