高精度啮合直齿圆柱齿轮组结构设计

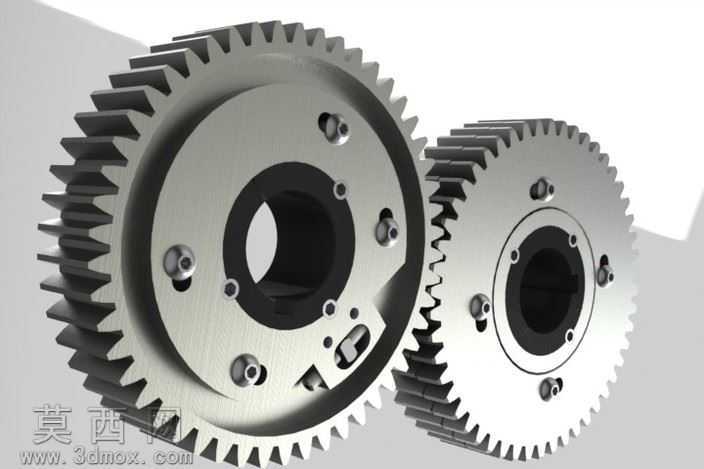

本作品为一对啮合传动的直齿圆柱齿轮组三维设计，建模阶段严格遵循渐开线圆柱齿轮的齿廓生成规范，先通过参数化公式推导齿顶圆、齿根圆、分度圆、基圆的精确尺寸，再绘制单齿齿廓曲线后通过圆周阵列完成整圈轮齿的构建，确保齿形精度满足啮合传动的公差要求。两个齿轮分别设计了适配传动轴安装的中心通孔，孔周均匀分布螺纹安装孔与定位销孔，可实现与传动轴、端盖等配套零件的精准定位与紧固连接，齿轮端面还设计了减重凹槽结构，在保证轮体结构强度、刚度的前提下有效降低零件自重，减少传动过程中的转动惯量，提升传动响应速度。渲染阶段采用金属磨砂质感的合金钢材质，还原工业齿轮经过精加工后的金属光泽与表面肌理，通过光影调整清晰展现轮齿啮合的间隙、齿面的加工纹理以及安装孔位的细节结构，直观呈现齿轮组的装配关系。设计过程中重点校核了两齿轮的中心距、齿侧间隙、重合度等核心传动参数，确保轮齿啮合过程中传动平稳、无卡滞、载荷分布均匀，可应用于各类需要定传动比动力传递的机械传动场景，模型完整还原了齿轮的所有结构细节，可直接用于装配验证、运动仿真以及工程图纸的导出参考，为后续的加工制造、装配调试提供精准的三维数据支撑，避免传统二维设计中容易出现的齿形偏差、孔位错位等问题，有效缩短机械传动系统的开发周期。
