法兰式安装球头铰接连接组件结构

　　这类带法兰安装基座的球头铰接组件，在工业设备的连杆传动、角度补偿连接场景中应用十分广泛，常见于自动化生产线的摆臂驱动机构、物流输送设备的张紧调节结构、工程机械的操纵连杆系统，以及各类需要小角度万向摆动补偿的传动链路中，核心作用是在两个存在相对角度偏移的传动部件之间传递轴向推拉力，同时抵消安装误差、设备运行形变带来的不同心问题，避免刚性连接造成的部件憋劲、磨损加剧甚至断裂失效。

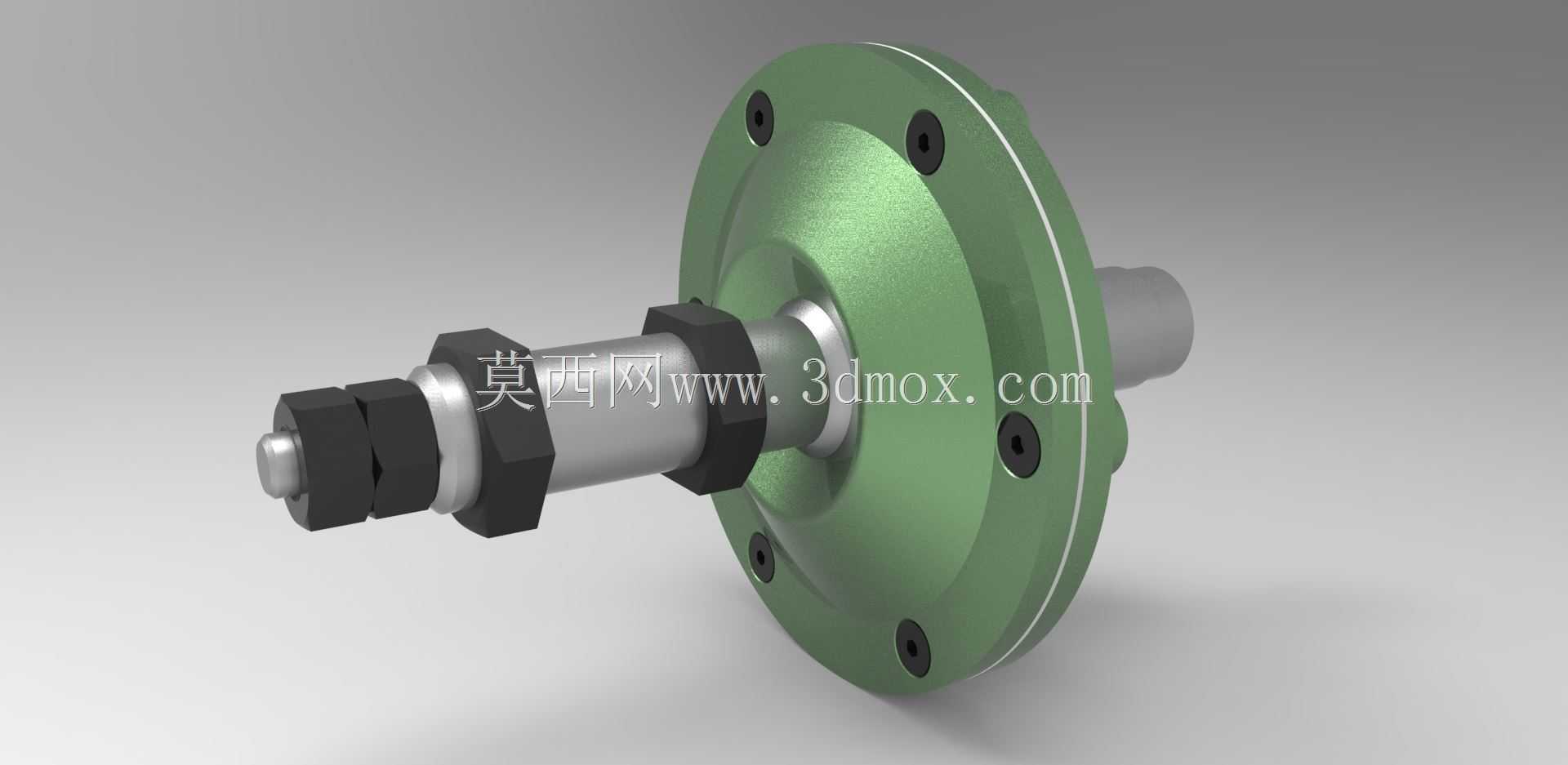

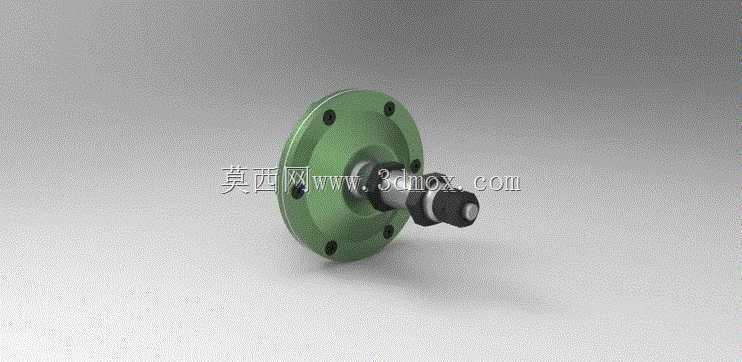

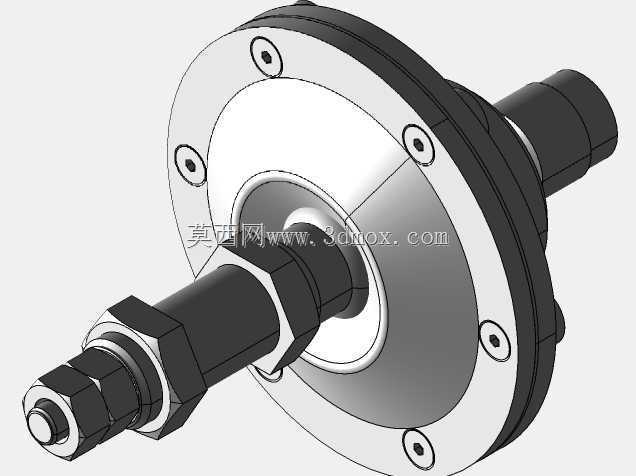

　　从结构设计逻辑来看，该组件采用分体式装配思路，法兰基座作为整个部件的安装定位基准，端面上均匀分布的六个安装孔采用圆周等分布置，能够保证安装后受力均匀，避免单侧受力过载；基座内部集成球头容纳腔，与球头的球面配合面做了适配的粗糙度处理，既保证球头可以在腔体内实现一定角度范围内的万向摆动，又能控制配合间隙，避免传动过程中出现过大的回程误差。球头杆部伸出端做了阶梯轴结构，末端的连接轴颈设置有卡簧槽与锁紧定位面，用于和被驱动的连杆部件做固定连接，轴颈的尺寸公差按照过渡配合设计，装配时可以通过压装或者锁紧螺母实现无松动连接，保证传力过程中不会出现相对窜动。

　　在实际安装边界设计上，法兰基座的外径尺寸适配常规的安装空间，安装孔的孔位分布符合通用的连接件安装规范，不需要对配套安装面做特殊的定制化加工，直接通过螺栓就可以固定在设备的安装立板或者支架上；球头的摆动角度范围经过合理限制，既满足常规工况下的角度补偿需求，又避免过大摆角造成球头从基座腔体内脱出，同时球面配合区域设计有防尘密封的预留结构位，实际应用时可以加装防尘密封圈，阻挡车间环境中的粉尘、切削液、焊渣等杂质进入配合面，延长部件的使用寿命。

　　从功能特性层面来说，这种结构的球头组件相比直杆式刚性连接件，最大的优势是可以补偿多维度的安装误差，哪怕安装时两个连接端的同轴度存在一定偏差，或者设备运行过程中因为受力形变、机架震动出现相对位置偏移，球头的球面配合都可以自适应调整角度，始终保证传力方向沿着杆部轴线，不会产生额外的径向分力，有效降低连接螺栓、连杆部件的附加载荷。在传力性能上，法兰基座的整体式结构具备足够的刚性，能够承受较大的轴向推拉力，同时球面配合的接触面积大，单位面积的接触应力更小，长期往复运动下的磨损量更低，维护周期更长。

　　设计这类部件的时候，需要重点关注几个核心参数的匹配：首先是球头的直径与杆部直径的比例，要保证球头的强度高于杆部，避免过载时球头部位先发生断裂；其次是法兰安装面到球头中心的距离，这个尺寸直接决定了部件安装后球头的摆动空间，设计时需要核算最大摆角下杆部不会和法兰基座的边缘发生干涉；另外配合面的硬度匹配也十分关键，通常球头表面会做淬火处理提升耐磨性，基座的球腔部分采用韧性更好的材质，避免长期冲击下出现开裂。在三维建模过程中，这类组件需要重点还原球面配合的公差带、安装孔的位置度、各阶梯轴的同轴度要求，装配时要模拟实际的摆动极限位置，验证运动过程中不存在结构干涉，同时要预留出密封件、锁紧件的安装空间，保证模型和实际生产加工的部件完全一致，方便后续直接出工程图用于生产，或者导入装配体中做整体的运动仿真、受力分析。

　　在不同的应用场景下，这类球头组件的尺寸可以做系列化调整，小尺寸的版本多用于轻工自动化设备的小型连杆机构，大尺寸、高强度的版本则可以用于工程机械、重型输送设备的传动链路，不管是哪种规格，核心的结构逻辑都是一致的，就是通过球面铰接的方式实现万向角度补偿，保证传动过程的平顺性，降低整个传动系统的装配精度要求，减少设备运行过程中的故障点。
