工业隧道式连续加热炉设备结构设计

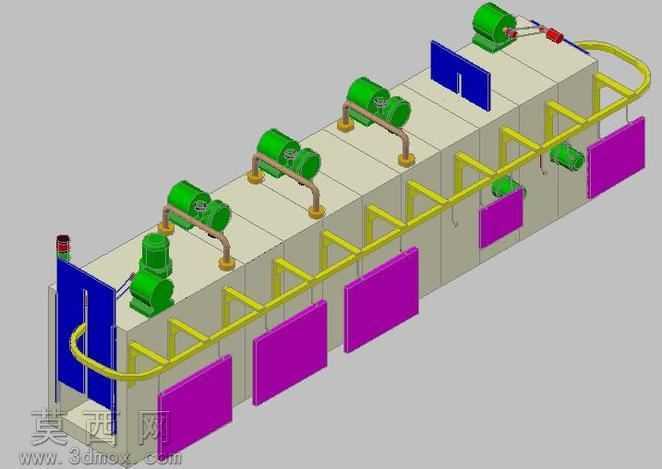

本模型为工业隧道式连续加热炉的三维结构设计，建模过程中首先依据连续加热设备的作业流程规划整体布局，确定长条形炉体的主体框架尺寸，保证工件可沿炉体长度方向完成连续输送与加热工序。建模时先搭建炉体的主承载基座，采用模块化分段设计思路，将炉体拆分为进料段、多段加热区、出料段几个独立单元，各单元之间预留密封衔接结构，减少炉内热量散失。炉体顶部沿长度方向等距布置多组驱动电机与加热组件，每台电机配套独立的安装基座与管路连接结构，管路采用弯管成型设计，精准对接炉内加热点位，保证热量均匀输送至炉腔内部。炉体侧面设置多组紫色密封检修门，每扇门配备贴合式密封结构与快开锁紧件，既满足日常设备维护的开启需求，又能保证炉腔工作时的密闭性，减少热损耗。炉体进料端设置蓝色双开式炉门，配套升降驱动结构与警示灯组件，警示灯安装于进料端侧方立柱顶部，可实时反馈设备运行状态。炉体侧边沿长度方向布置黄色安全防护护栏，护栏采用三角支撑结构与炉体侧壁固定，既起到安全防护作用，也可作为管线布设的支撑载体。材质渲染方面，炉体主体框架采用哑光浅灰工业漆面材质，还原金属板材焊接后的真实质感；驱动电机采用深绿工业电机漆面材质，突出动力组件的辨识度；检修门采用亮紫色耐温漆面材质，与主体框架形成视觉区分，便于操作人员快速识别维护点位；护栏采用明黄色安全警示漆面，符合工业设备安全色设计规范；炉门采用深蓝色金属漆面，进料端标识清晰醒目。结构设计上充分考虑连续加热作业的实用性，各加热单元独立可控，可根据不同工件的加热工艺需求调整对应区段的加热功率，输送轨道沿炉体中轴线布设，保证工件在炉内匀速移动过程中受热均匀；所有外接管路均做圆角弯折处理，避免应力集中，同时预留管线检修空间；设备底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，保证设备运行稳定性。整体建模严格遵循工业加热设备的设计规范，各部件装配关系清晰，无干涉错位问题，可直接用于设备方案展示、结构校核以及生产加工参考。
