带消音结构隧道轴流通风设备设计

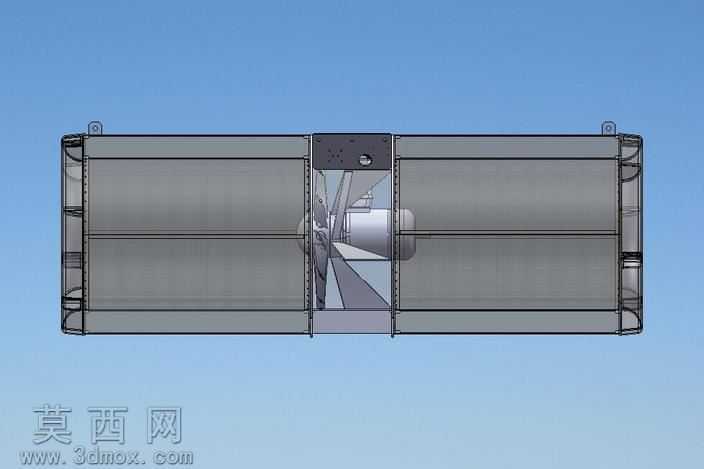

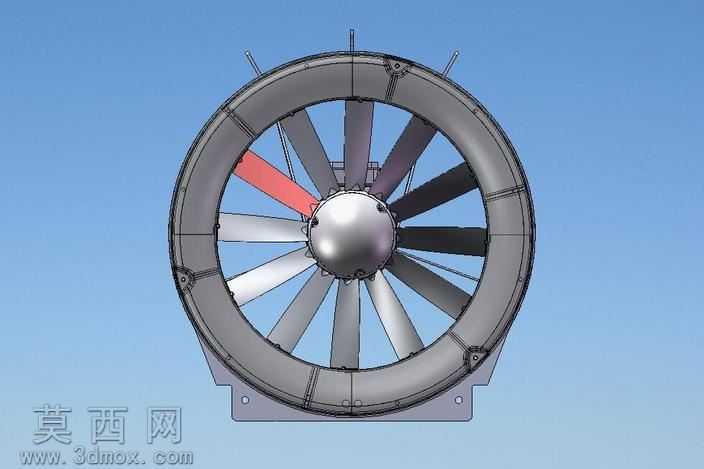

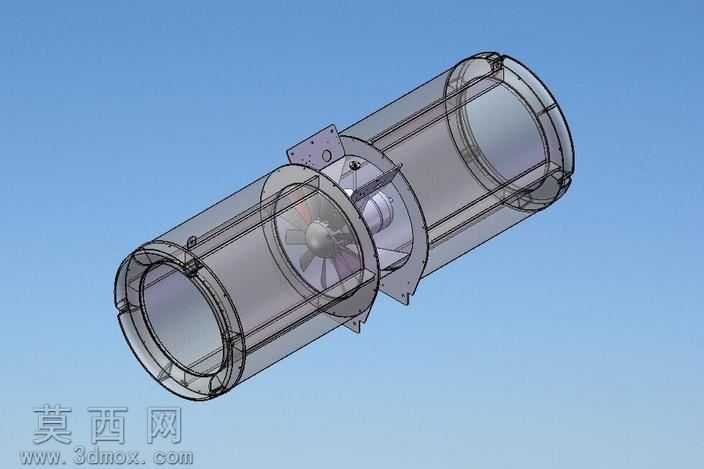

本模型为隧道专用轴流通风设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循隧道通风设备的工程设计规范，对各部件的装配关系进行了精准还原。模型整体为长筒式结构，外壳采用薄壁圆筒式设计，建模时通过曲面拉伸、抽壳等命令完成筒体的基础造型，筒体上预留的安装法兰、吊装固定座均按照实际安装尺寸进行参数化绘制，法兰盘上的安装孔采用阵列命令完成均布排布，保证安装定位的精准性。设备内部核心为轴流叶轮结构，建模时对叶片的翼型曲面进行了精细化构建，通过曲面放样、加厚等命令完成单个叶片的造型，再通过圆周阵列完成整组叶轮的装配，叶轮与内置电机的连接座、导流罩结构均做了细化处理，还原了内部气流通道的顺滑过渡结构。模型还还原了设备配套的消音结构段，消音段的内部导流片、消音腔体结构均按照实际消音原理进行建模，保证结构逻辑与真实产品一致。渲染阶段采用半透明材质赋予筒体外壳，可清晰展示内部叶轮、电机、消音组件的排布位置，金属材质赋予叶轮、法兰等金属部件，还原金属部件的质感，整体渲染背景采用纯色天蓝色，突出设备本身的结构特征。设计思路围绕隧道场景的通风需求展开，长筒式结构适配隧道内的轴向送风需求，内置消音结构可降低设备运行时的气流噪音，两端的法兰结构可方便多段设备拼接延长送风距离，筒体上的固定安装座可满足隧道壁面的吊装固定需求，整体结构在保证通风效率的同时兼顾了安装便捷性与降噪性能，可用于隧道通风系统的方案展示、结构教学以及相关产品的设计参考。
