液压动力单元配套防护端盖钣金结构

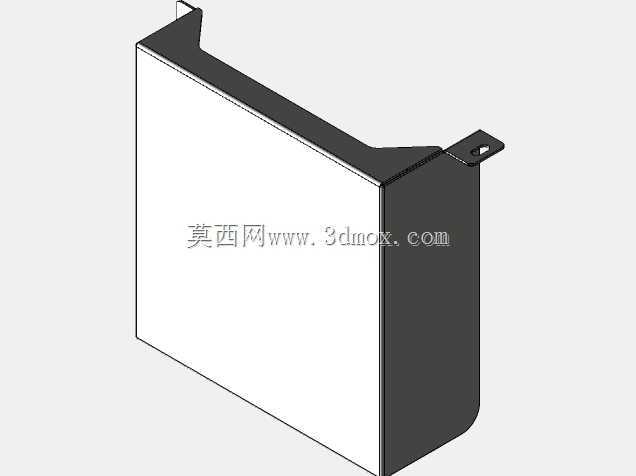

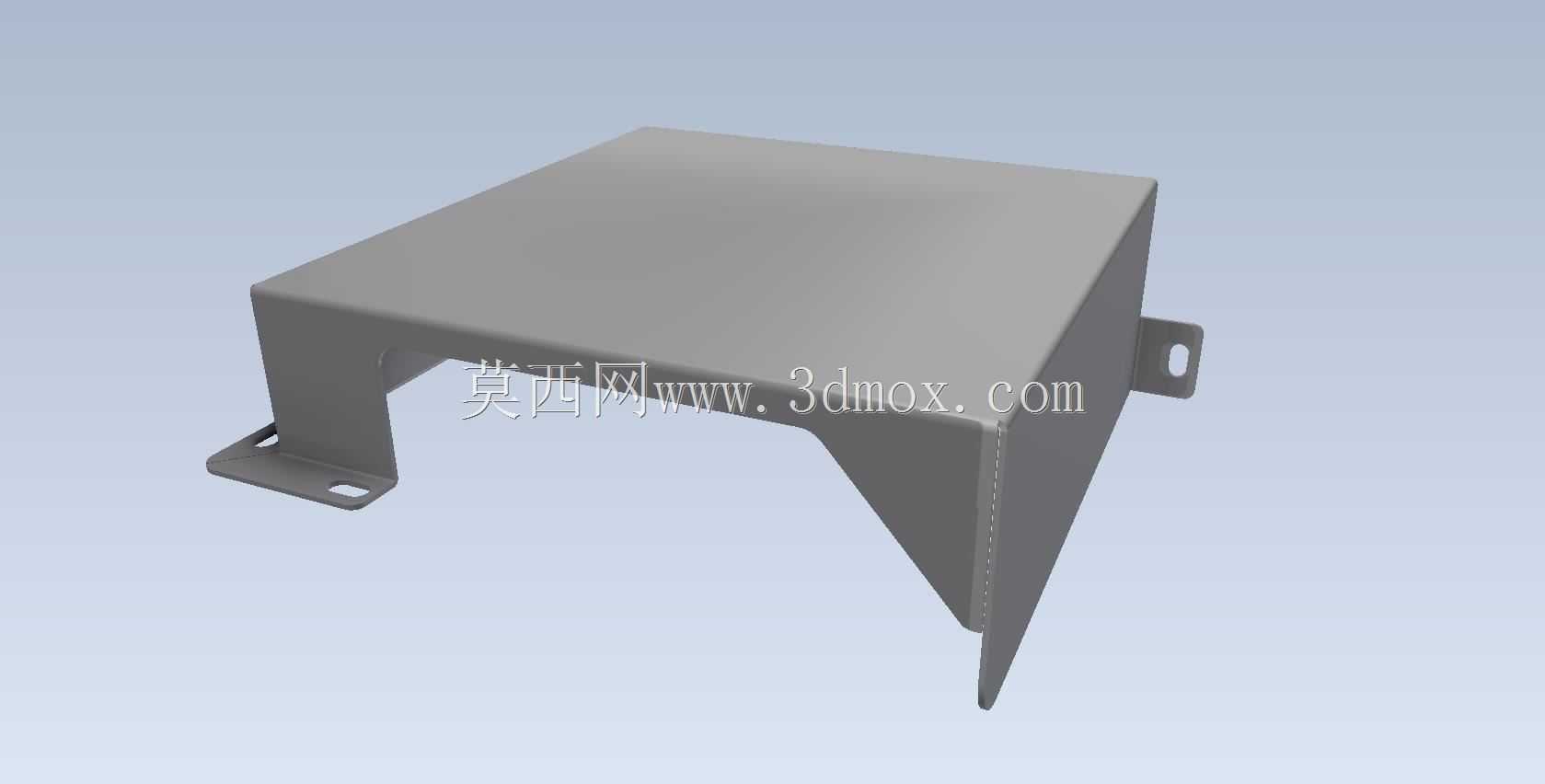

　　在工业液压系统的现场部署场景里，外露的液压马达轴端、调压阀组以及接线端口，长期暴露在车间焊渣飞溅、切削液喷淋、粉尘堆积的环境中，很容易出现密封件过早老化、调节旋钮被误碰移位、接线端子积灰短路的问题，这类防护端盖就是针对这类痛点设计的结构件。从实际装配逻辑来看，这个端盖采用一体折弯的薄板成型工艺，没有多余的拼接焊缝，整体呈罩式结构，顶部为平整的封闭面，刚好覆盖马达顶部的外露元件，侧边向下延伸的折边形成围挡，既可以阻挡侧向飞溅的杂物，也能避免人员误触高温的马达壳体。端盖两侧伸出的带孔安装耳是整个结构的安装基准，孔位的中心距完全匹配液压马达壳体上预设的安装螺孔位置，安装时不需要额外打孔适配，直接用螺栓穿过耳片孔锁紧即可，

　　耳片上的孔做了小范围的长圆余量设计，能抵消钣金折弯时的角度公差，避免装配时出现孔位错位无法锁紧的问题。设计这类防护件的时候，首先要考虑的是安装边界的避让：端盖的内腔高度要预留足够的空间，不能碰到马达顶部的调压螺钉、油口接头以及外露的传感器线缆，折边的内边缘距离马达壳体的外轮廓要留出3-5mm的间隙，既不会因为钣金折弯的回弹误差导致盖体卡滞在壳体上，也不会因为间隙过大留下防护缺口。从结构强度角度考虑，薄板折弯的转角处做了小圆弧过渡，避免应力集中导致的折边开裂，同时一体成型的结构比分块焊接的防护罩刚度更好，即使受到轻微的外力碰撞也不会出现明显变形，不会挤压到内部的液压元件。在液压站配套、压力机液压系统改造、冶金设备液压维护这类场景里，

　　这类端盖的实用性很强：它不需要改变原有液压马达的安装结构，属于附加式的防护配件，更换和拆卸都很方便，日常检修马达的时候只需要拧下两侧的固定螺栓就能整体取下，不会影响常规的维保操作。端盖的下沿做了斜切收边的设计，一方面是为了避让马达侧面的进出油口管路，避免盖体安装时压到油管导致接头密封失效，另一方面斜切的边缘可以引导溅落在盖体上的切削液、油污顺着斜面流到设备接油盘里，不会积存在盖体和马达的接缝位置。从材料选型的逻辑来看，这类钣金件通常选用普通冷轧钢板制作，表面做喷塑处理，兼顾成本和防锈能力，在有腐蚀性介质的工况下也可以更换为不锈钢薄板加工，折弯工艺不需要开模，小批量生产时调整折弯参数就能适配不同型号的液压马达安装尺寸。

　　很多现场运维人员在做液压系统防护改造的时候，容易忽略这类端盖的安装间隙预留，要么做的盖体内腔太小卡到油口，要么耳片位置和马达原有螺栓孔错位，导致需要现场二次修配，这个结构的耳片位置、内腔尺寸、折边高度都是按照常规轴向柱塞液压马达的顶部轮廓做的适配，安装后不会和马达上的任何外露元件产生干涉，围挡的高度刚好覆盖到马达壳体的上端台阶位置，能完全挡住从上方掉落的金属碎屑、工具螺丝等杂物，避免这些异物掉落到马达和安装座的接缝里，磨损马达的输出轴密封。另外，端盖顶部的平整面也可以作为临时的标识粘贴位，用来标注液压回路的编号、压力参数等运维信息，不需要额外在马达壳体上粘贴标识，避免油污导致标识脱落。
