圣达菲铁路标识金属标牌三维结构设计

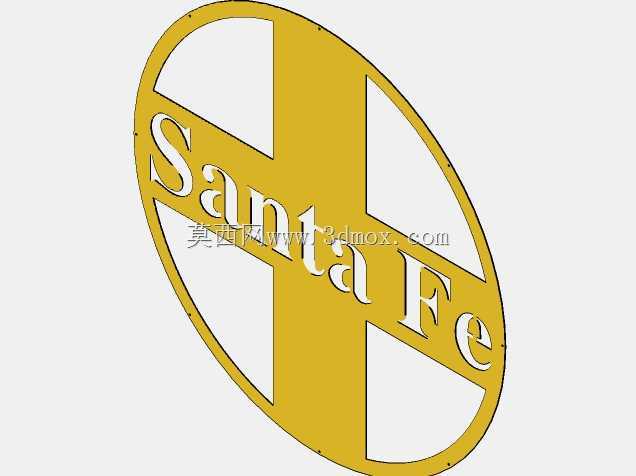

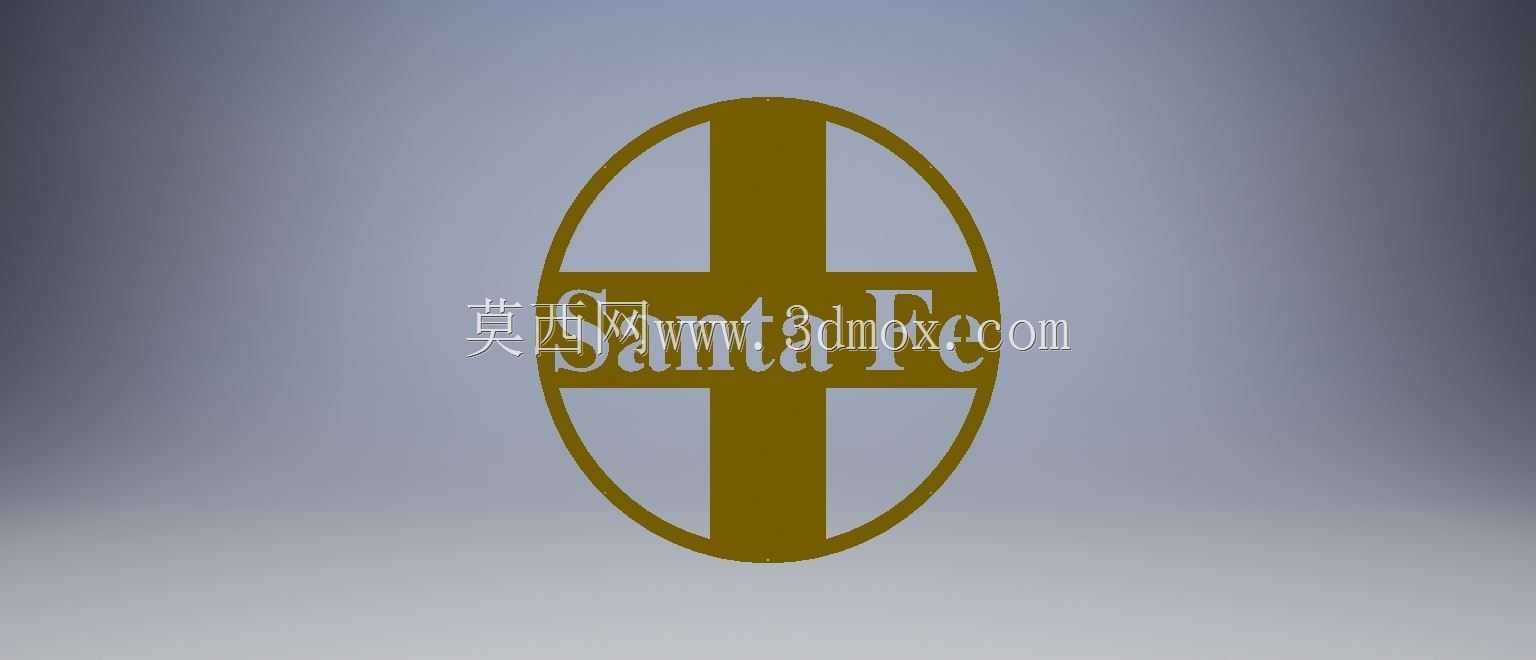

　　该标识构件主要应用于铁路场站配套设施、主题铁路文化展陈、复古机车装饰、铁路主题商业空间的视觉导视场景，作为品牌识别类金属构件，其核心作用是通过标准化的视觉符号传递圣达菲铁路的品牌属性，在户外场站环境中可耐受长期风吹日晒的工况，在室内展陈场景中可作为文化标识载体完成视觉引导与品牌记忆点强化。从结构设计层面来看，该构件采用椭圆外框搭配内部十字分隔的经典布局，外框采用等宽圆弧过渡设计，避免直角结构带来的应力集中问题，十字结构与外框采用一体化钣金成型思路，减少后续焊接拼接带来的形变误差，表面文字采用凹陷蚀刻后填色的工艺预留结构，无需额外粘贴字牌，避免户外使用过程中字牌脱落的问题。设计过程中优先考虑了钣金加工的工艺可行性，

　　外框的圆弧曲率匹配常规数控折弯设备的加工半径，无需定制特殊模具即可完成外轮廓的成型，十字结构与外框的连接位置预留了R角过渡，既提升了构件整体的结构强度，也避免了加工过程中直角位置的开裂风险。构件的安装边界设计充分考虑了不同场景的安装需求，背部预留了沉头安装孔位，孔位间距匹配常规墙面、金属立柱、机车车身的安装孔距标准，安装后构件表面无凸起螺丝结构，保证整体视觉的平整性，构件厚度采用常规户外金属标牌的通用厚度，既保证足够的结构刚度，避免大尺寸制作时出现板面翘曲，也不会因过厚导致材料成本不必要的提升。从实际使用的功能特性来看，该标识构件的表面结构预留了足够的涂装附着余量，无论是做复古做旧的金属质感涂装，还是做高反光的烤漆饰面，

　　都能保证涂层的附着力，长期户外使用不会出现涂层成片脱落的问题。椭圆外轮廓的长宽比例经过视觉校准，避免常规正椭圆带来的视觉拉长错觉，十字结构的宽度与外框宽度保持一致的视觉权重，保证远距离识别时的视觉平衡性，中间的文字区域采用居中布局，文字字重与十字、外框的线条权重形成协调的视觉层级，即使在几十米外的移动视角下，也能快速识别标识的核心内容。在建模过程中，所有曲面过渡都采用G1连续标准，既满足钣金展开的加工要求，也避免曲面不连续导致的渲染、加工时出现棱角瑕疵，构件的所有棱边都预留了微小的倒角结构，消除加工后的锋利边缘，避免安装、维护过程中出现划伤风险。针对不同的应用场景，该结构可通过调整整体缩放比例适配不同的安装尺寸，

　　小尺寸版本可用于机车车身的装饰徽标，中等尺寸可用于场站导视牌的配套标识，大尺寸版本可用于户外场站的大型立牌标识，缩放过程中所有结构比例保持一致，无需重新调整结构参数即可直接适配加工。结构设计时还考虑了不同加工工艺的适配性，既可以采用不锈钢板激光切割后焊接打磨的工艺制作，也可以采用铝板冲压成型的工艺批量生产，还可以通过铸造工艺制作厚重的复古质感版本，不同工艺下的结构都无需做大幅修改，仅需根据工艺特性微调壁厚参数即可满足生产要求。标识的文字部分采用与整体结构一体化的建模思路，文字边缘做了微小的拔模角度，无论是蚀刻加工还是冲压成型，都能保证文字轮廓的清晰完整，不会出现加工后文字模糊、缺角的问题。
