双法兰式万向传动卡丹接头结构

　　在多轴系动力传递的工程场景中，不同轴段之间存在安装同轴度偏差、运行中相对角位移的情况十分常见，这类偏差如果直接通过刚性轴连接传递，会在轴系内部产生极大的附加交变载荷，轻则造成轴承过早磨损、连接螺栓疲劳断裂，重则引发轴系变形、传动失效，卡丹结构的万向传动接头正是为解决这类轴系偏移补偿需求而设计的核心传动部件。从实际应用场景来看，这类双法兰结构的卡丹接头广泛适配于工业传动系统中需要跨距传递扭矩、且两连接端存在动态角向偏移的工况，比如输送设备的分段辊道传动、重型工程机械的分动箱输出端连接、工业风机与动力源之间的非同轴传动、冶金设备的辊系传动端等场景，都能看到这类结构的应用，它可以在两轴夹角处于允许范围内时，稳定持续传递旋转扭矩，

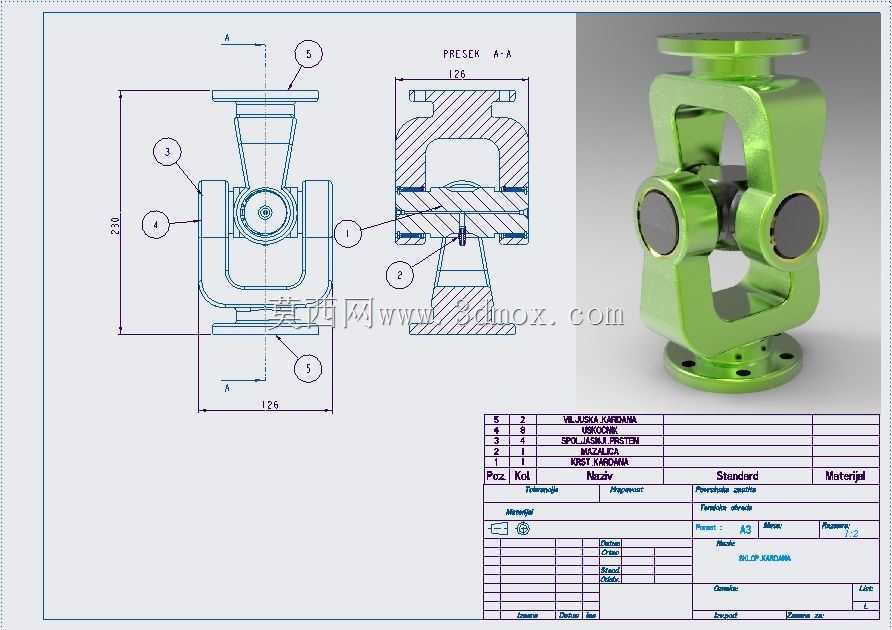

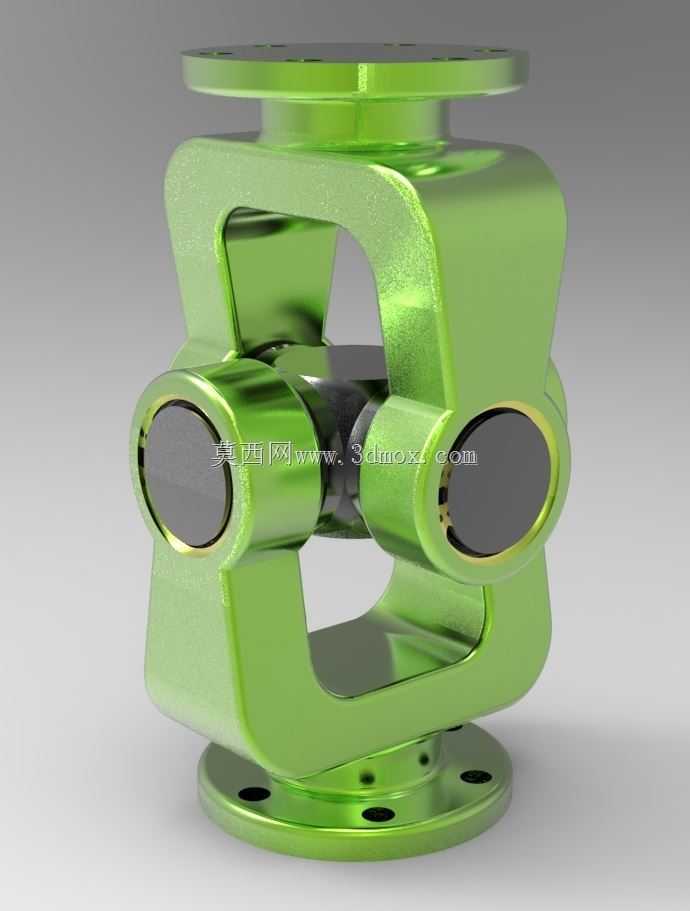

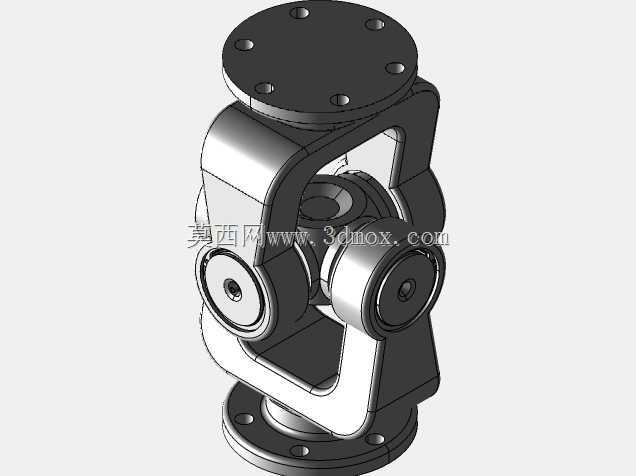

　　不会因为轴系的相对偏摆出现卡滞或传动中断的问题。从功能特性上看，这款卡丹接头采用十字交叉轴的核心传动结构，两端的法兰连接座通过十字轴实现两个垂直方向的自由度转动，能够同时补偿连接轴之间的角向偏移与少量径向偏移，相较于单万向节结构，这种对称式的框架结构在传动过程中动平衡表现更优，高转速工况下的振动量更小，传动过程中的扭矩波动也能控制在更低水平。接头的主体框架采用对称式的箱型镂空结构设计，这种设计思路并非单纯为了减重，而是在保证整体结构扭转刚度的前提下，尽可能降低旋转部件的转动惯量，减少传动启停过程中的惯性冲击，同时镂空结构也能为十字轴的润滑维护留出足够操作空间，日常运维时可以直接通过框架间隙加注润滑脂，检查十字轴轴承的磨损情况，无需完全拆卸整个接头。从安装边界来看，两端的法兰盘采用标准圆形法兰设计，法兰端面均匀分布螺栓安装孔，安装时只需将两端法兰分别与主动轴、从动轴端的配对法兰对齐，穿入对应规格的高强度螺栓并按对角顺序拧紧至规定扭矩即可完成安装，不需要额外加工定制连接接口，适配性较强。法兰端面与接头主体的连接部位做了加厚过渡处理，避免螺栓预紧力造成法兰根部的应力集中，同时法兰端面加工有定位止口，安装时止口与配对法兰的止口槽配合，可以快速实现同轴定位，减少安装找正的工作量。十字轴与两端框架的连接部位采用镶嵌式轴承座结构，轴承座与框架之间采用过盈配合加定位销固定，能够承受大扭矩传递时的径向载荷，避免轴承座在长期交变载荷下出现松动移位。

　　十字轴的四个轴颈表面做了硬化处理，表面硬度满足长期摩擦接触的耐磨要求，轴颈与轴承之间预留有合理的配合间隙，既保证转动灵活无卡滞，又不会因为间隙过大造成传动回程误差。在设计过程中，结构的受力分布经过了针对性优化，扭矩从主动端法兰输入后，通过框架传递到十字轴，再经十字轴传递到从动端框架与法兰，整个传力路径上的截面变化都做了圆弧过渡处理，不存在直角突变的应力集中点，即使在瞬时过载的工况下，应力也能均匀分布在整个结构上，不会出现局部应力过高导致的断裂风险。接头整体的外形轮廓为对称回转结构，旋转过程中不会出现偏心力矩，两端法兰的外径、螺栓孔分布圆直径、螺栓孔规格都匹配常规工业传动的法兰标准，选型时只需根据传递扭矩大小、允许的轴间最大夹角、

　　安装空间的轴向长度尺寸进行匹配即可，不需要对原有设备的连接端做大规模改造。在实际运行过程中，这类卡丹接头允许的两轴最大夹角通常可以达到15度到20度，能够覆盖绝大多数工业现场的安装偏差补偿需求，相较于弹性联轴器，它的扭矩传递能力更强，适合中重载工况下的传动连接，相较于球笼式等速万向节，它的结构更简单，维护成本更低，对恶劣工况的适应能力更强，在有粉尘、少量油污的工业环境中也能长期稳定运行，不需要做特殊的密封防护。结构的所有转动配合面都设计有润滑通道，润滑脂可以通过注油口直达十字轴的轴承摩擦面，形成持续的油膜保护，减少摩擦磨损，延长部件的使用寿命。框架部分的结构壁厚经过合理匹配，既不会因为壁厚过薄造成扭转刚度不足，也不会因为壁厚过大造成整体重量超标、转动惯量过大的问题，在保证结构强度的前提下实现了轻量化设计。
