单面铣削拼合式胶头结构三维设计

　　在流体定量分装、粘胶涂布、热熔胶点胶这类工业生产场景里，胶头作为直接接触介质、决定出料形态与精度的终端执行零件，其结构合理性直接影响整条产线的作业良率。不同于一体加工的常规胶头结构，这款采用单面铣削后拼合的结构方案，从加工可行性与后期维护两个维度解决了传统深腔流道加工的痛点。日常生产中，很多胶头内部的流道带有连续变径、弯折导向结构，若采用整块坯料一体加工，细长的铣刀在深腔作业时极易出现让刀、排屑不畅的问题，加工出的流道内壁粗糙度难达要求，还会存在刀具断裂在坯料内部导致零件报废的风险，而将零件拆分为两个对称半体分别加工，就能在普通立式铣床上完成所有流道、安装位的加工，不需要采购特殊的加长刀具，也不用安排电火花工序，能大幅压缩单件加工的周期与成本。

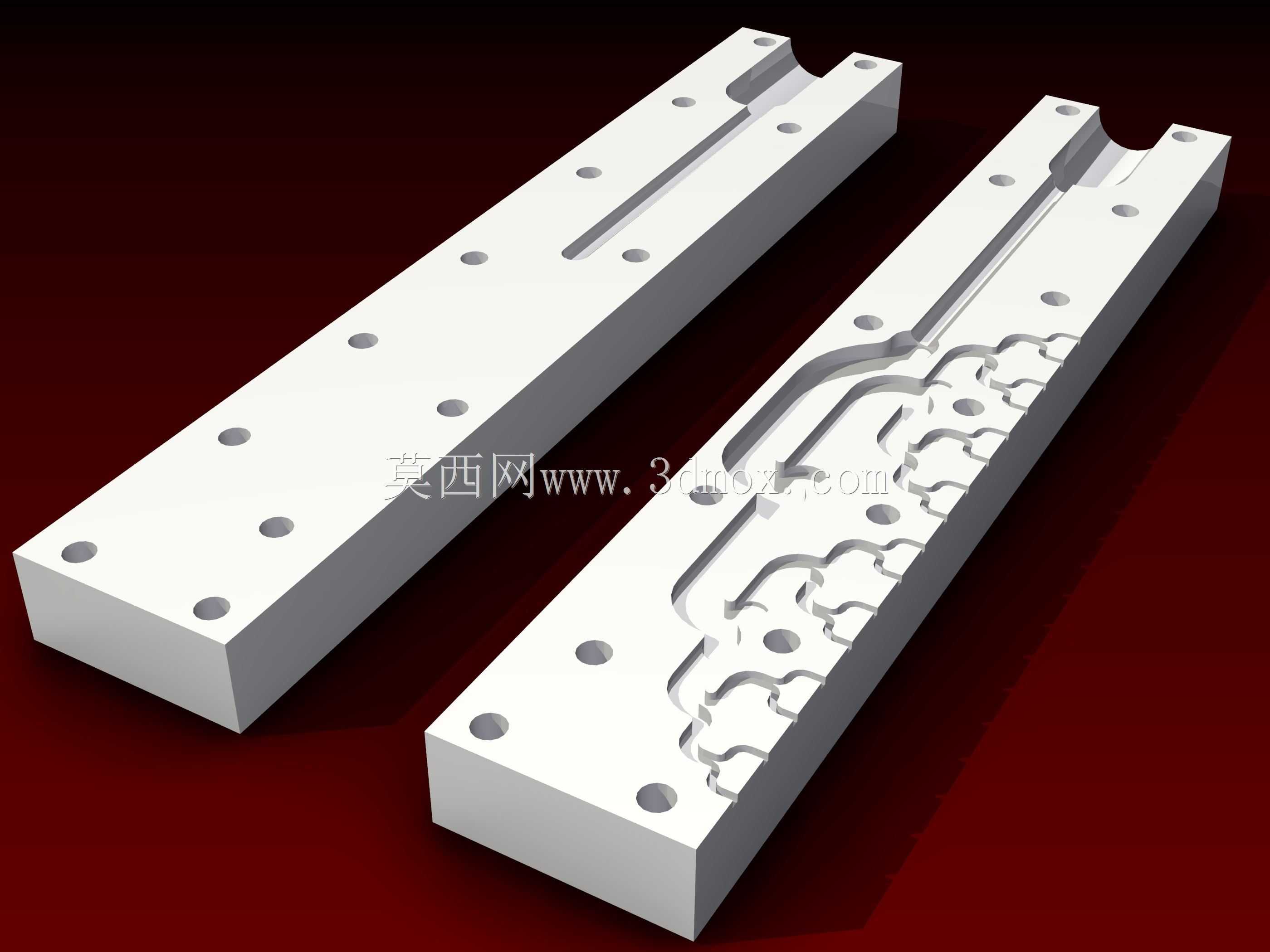

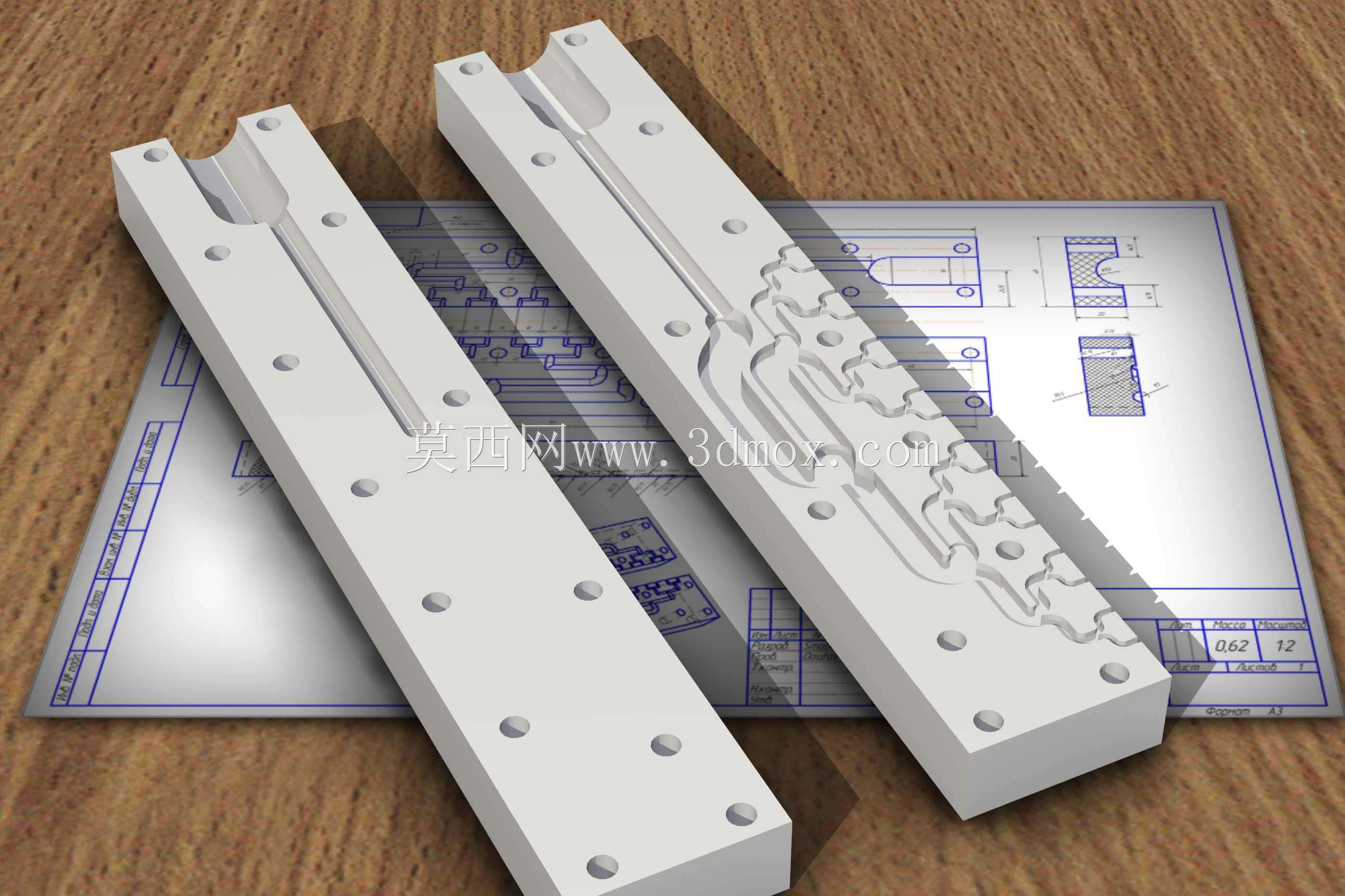

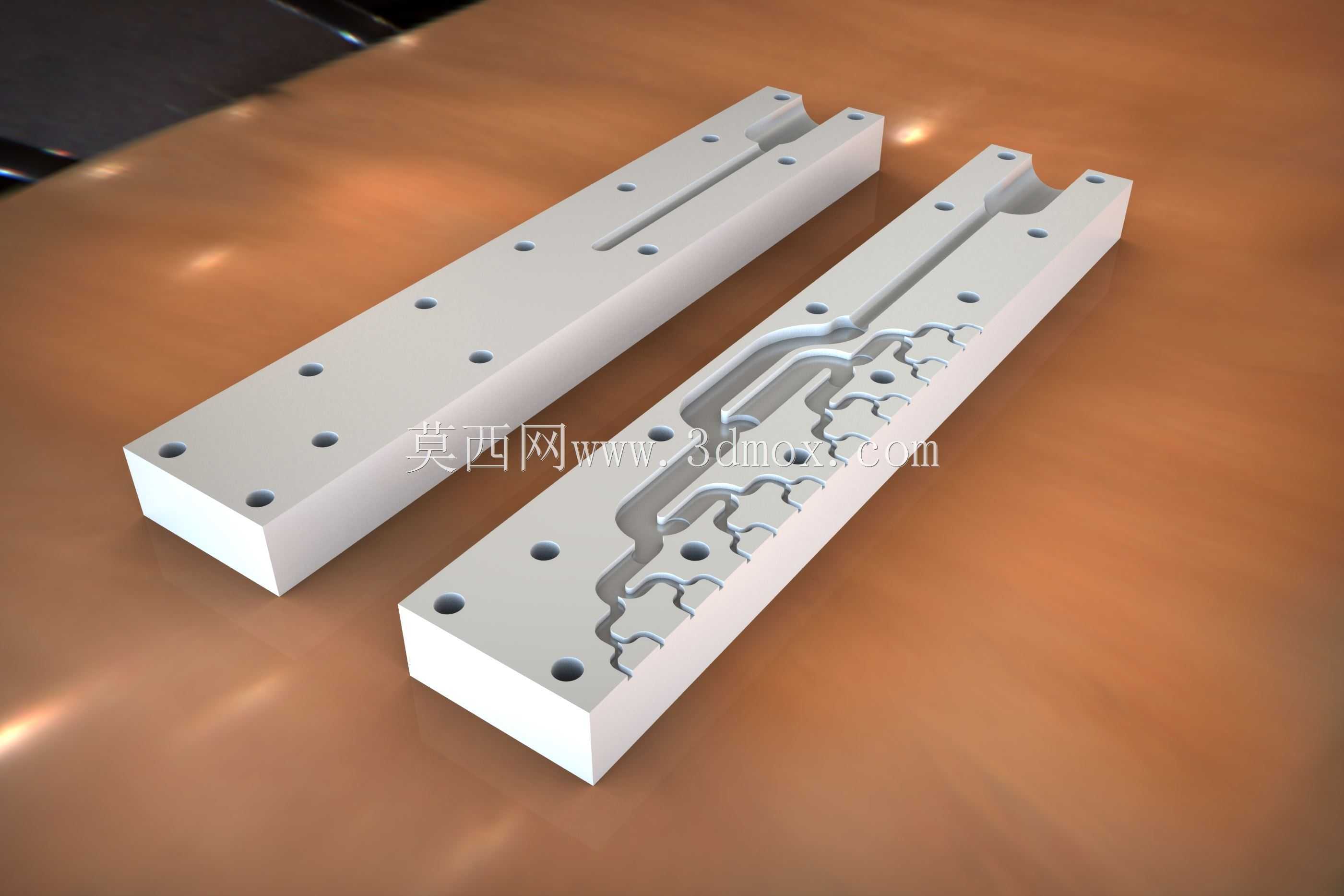

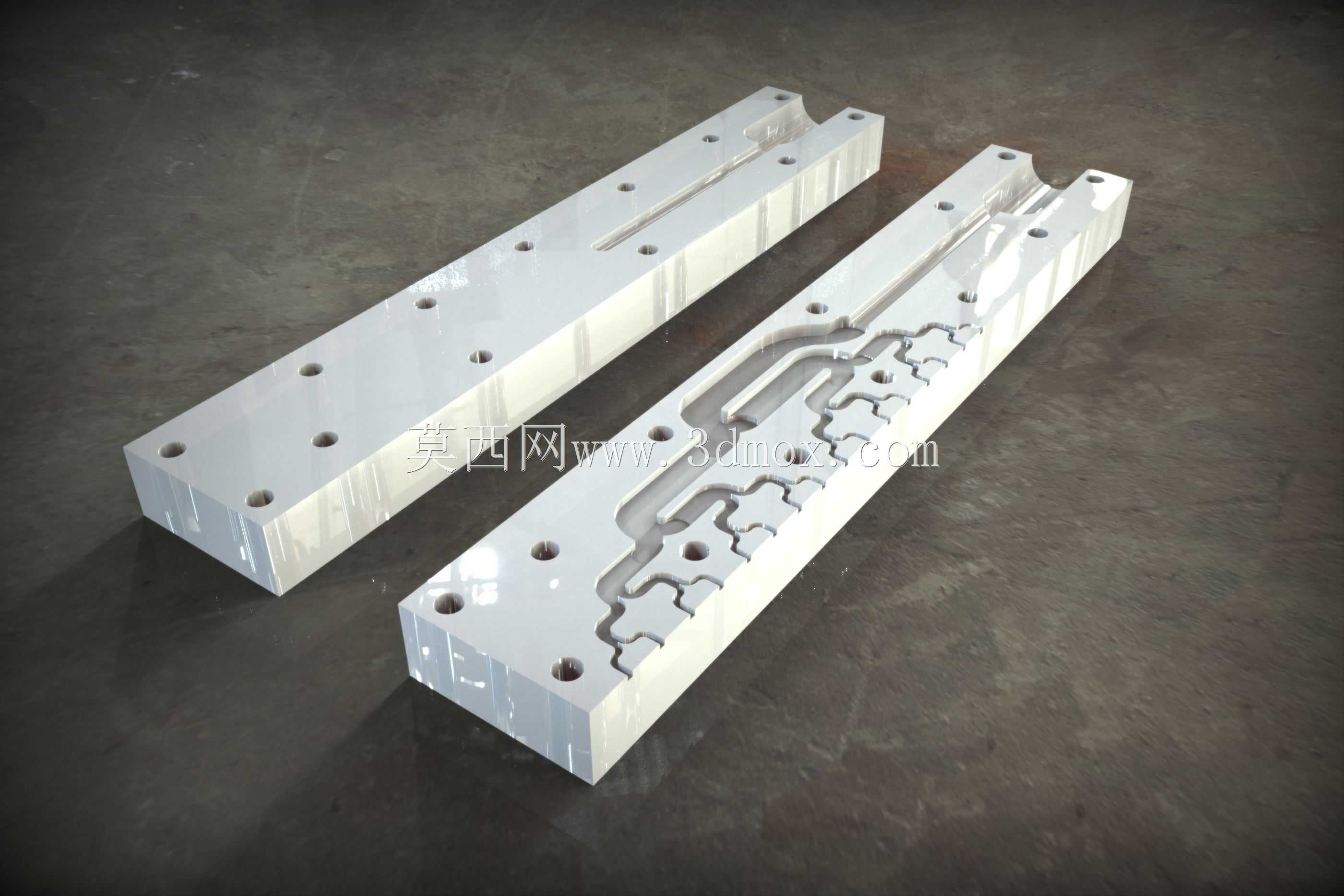

　　从实际功能来看，这款胶头的主体为长条形矩形结构，两个半体拼合后内部形成完整的介质流道，流道沿零件长度方向布置，末端的出料轮廓经过特殊的型线设计，能够适配特定宽度的涂布或点胶需求，保证介质流出时的均匀性，不会出现边缘缺料、中间堆料的问题。零件本体上均匀布置的多组通孔为安装固定孔，孔位的位置度公差经过严格控制，拼合时两个半体通过定位销先完成对位，再通过贯穿的螺栓锁紧，保证拼合面的贴合度，避免带压介质从拼合缝隙渗漏。拼合面在加工时需要达到对应的平面度要求，装配时可根据介质特性选择是否添加密封垫片，对于低粘度的流体介质，可在拼合面加工密封槽放置O型圈，进一步提升密封可靠性。

　　设计过程中，首先要根据设备的安装空间确定胶头的整体外形尺寸，长度方向要匹配涂布或点胶的作业幅宽，宽度与厚度方向要预留足够的安装空间，避免和设备上的其他运动部件发生干涉。流道的截面尺寸根据介质的粘度、工作压力、出料流量要求计算确定，弯折处采用圆弧过渡，减少介质流动时的阻力，避免介质残留固化堵塞流道。安装孔的间距根据设备上的安装座螺孔位置确定，孔的直径要匹配常用的内六角螺栓尺寸，同时要保证孔边到零件边缘的距离满足强度要求，避免锁紧时零件边缘出现开裂。考虑到后期维护的需求，拼合式的结构可以在设备停机保养时直接拆开两个半体，彻底清理流道内部残留的固化介质，不需要像一体胶头那样使用溶剂长时间浸泡疏通，能大幅缩短设备的停机维护时间。

　　在加工工艺安排上，每个半体首先完成基准面的铣削，保证六个面的垂直度与平面度符合要求，之后在其中一个拼合面上铣削出半侧的流道轮廓，同时加工定位销孔与安装螺栓孔，所有加工工序完成后去除毛刺，尤其是流道边缘的毛刺要彻底清理，避免介质流动时夹带毛刺杂质影响出料质量。两个半体加工完成后要进行试拼，检查拼合面的贴合间隙以及流道的对位精度，确认无误后再进行表面处理，根据接触介质的腐蚀特性选择阳极氧化、镀硬铬或者不锈钢材质直接抛光的处理方式，提升零件的使用寿命。实际安装时，胶头通过螺栓固定在设备的出料基座上，进料端和设备的供料管路连接，锁紧螺栓时要采用对角分次锁紧的方式，避免两个半体受力不均导致拼合面出现缝隙，工作前要先进行低压试漏，确认没有渗漏后再调整到工作压力进行正常作业。
