航空发动机轻量化支架优化结构设计

　　这款支架的核心应用场景聚焦于航空发动机外部附件挂载环节，作为发动机本体与外接管路、传感组件、附属小型功能部件之间的连接承载结构，需要在高振动、宽温域、持续交变载荷的工况下长期稳定工作，同时要严格控制自身重量，避免给发动机整体推重比带来额外负担。从实际使用需求出发，这类支架不能仅以静态承重作为设计指标，需要覆盖发动机全工况下的载荷波动：地面试车阶段的大扭矩冲击、巡航阶段的持续高频振动、极端工况下的瞬时过载，都要求支架在连接刚性和抗疲劳性能上达到平衡，不能出现局部应力集中导致的裂纹萌生，也不能因刚性不足引发挂载部件的共振偏移。

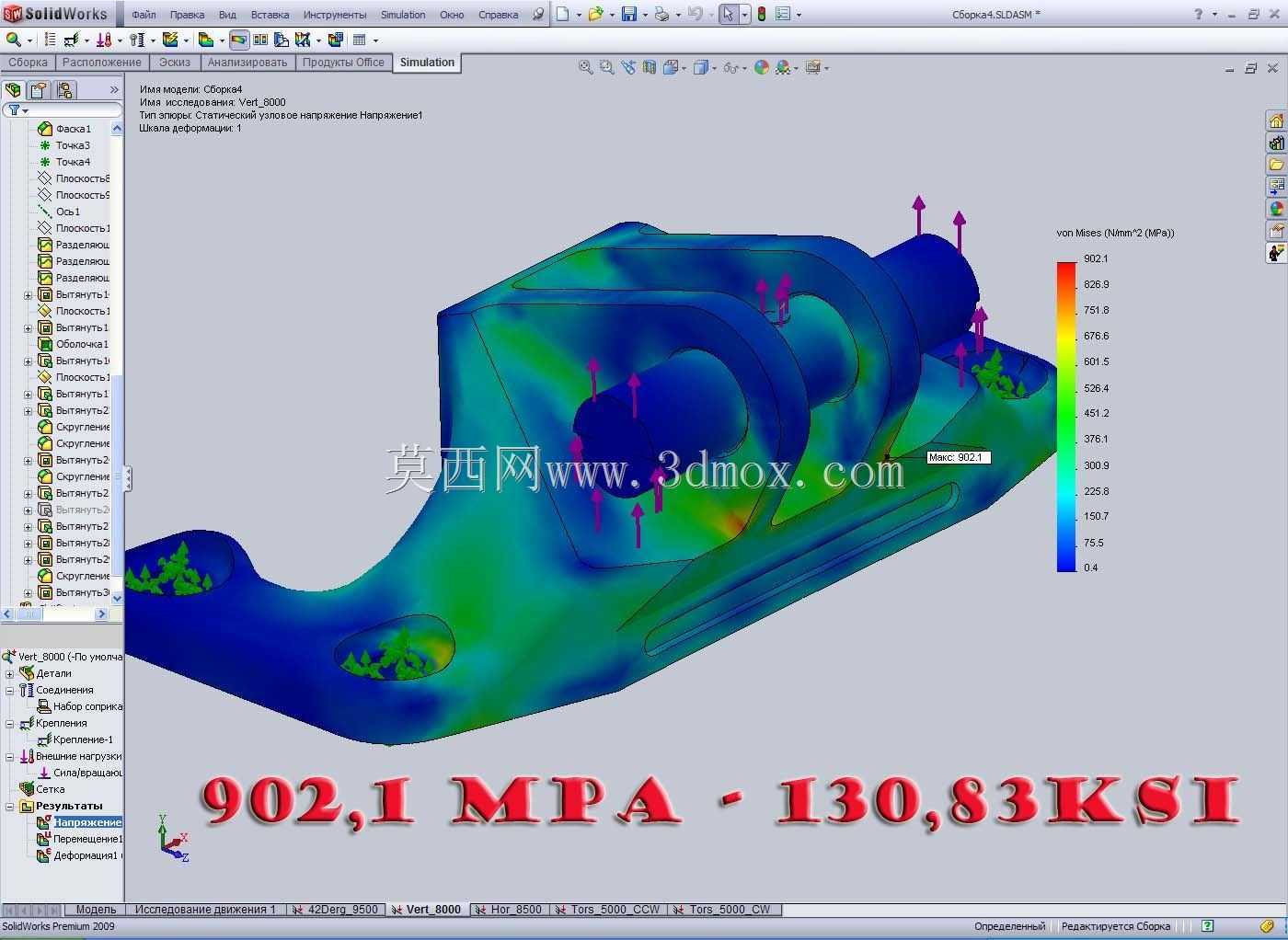

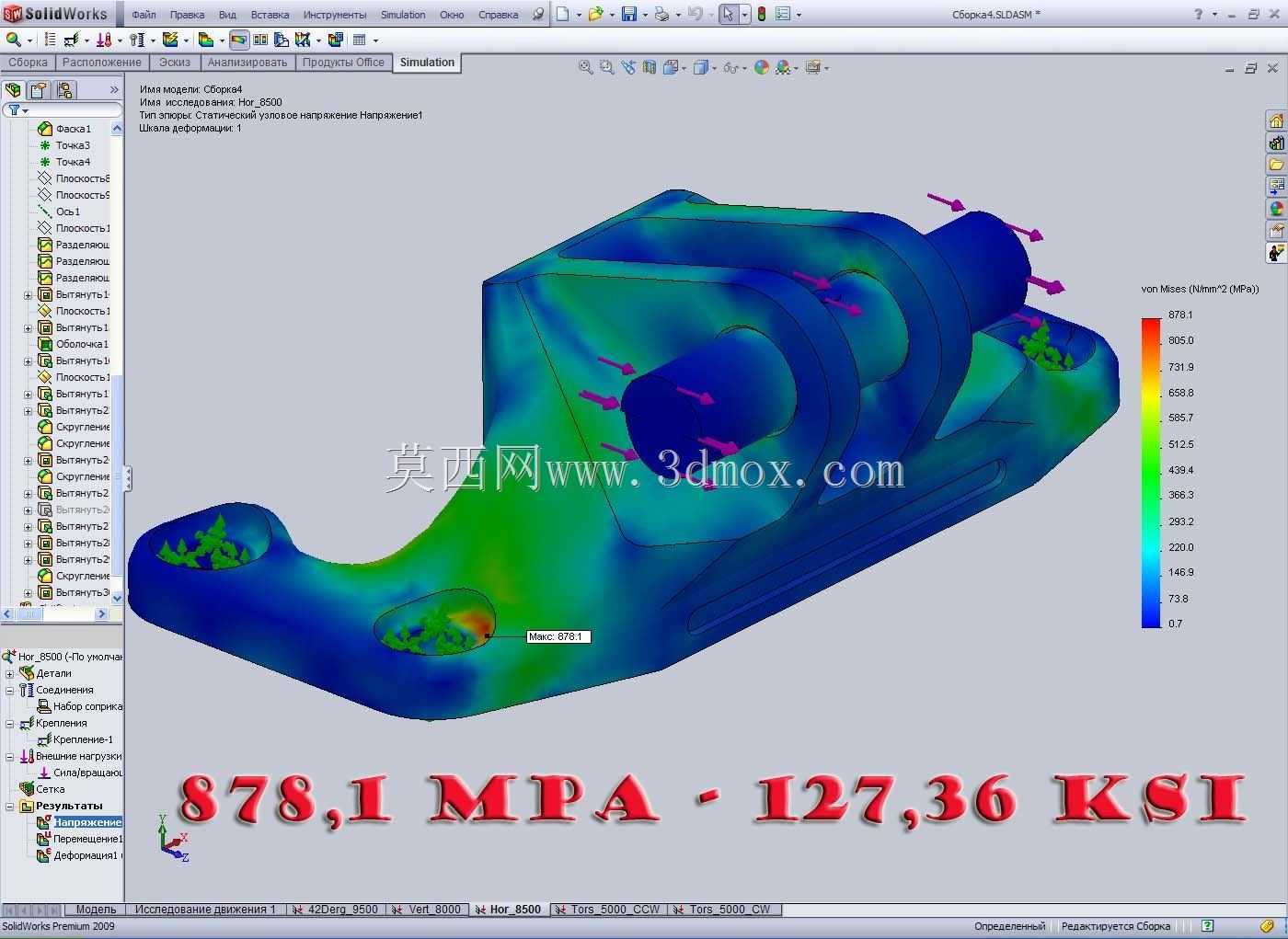

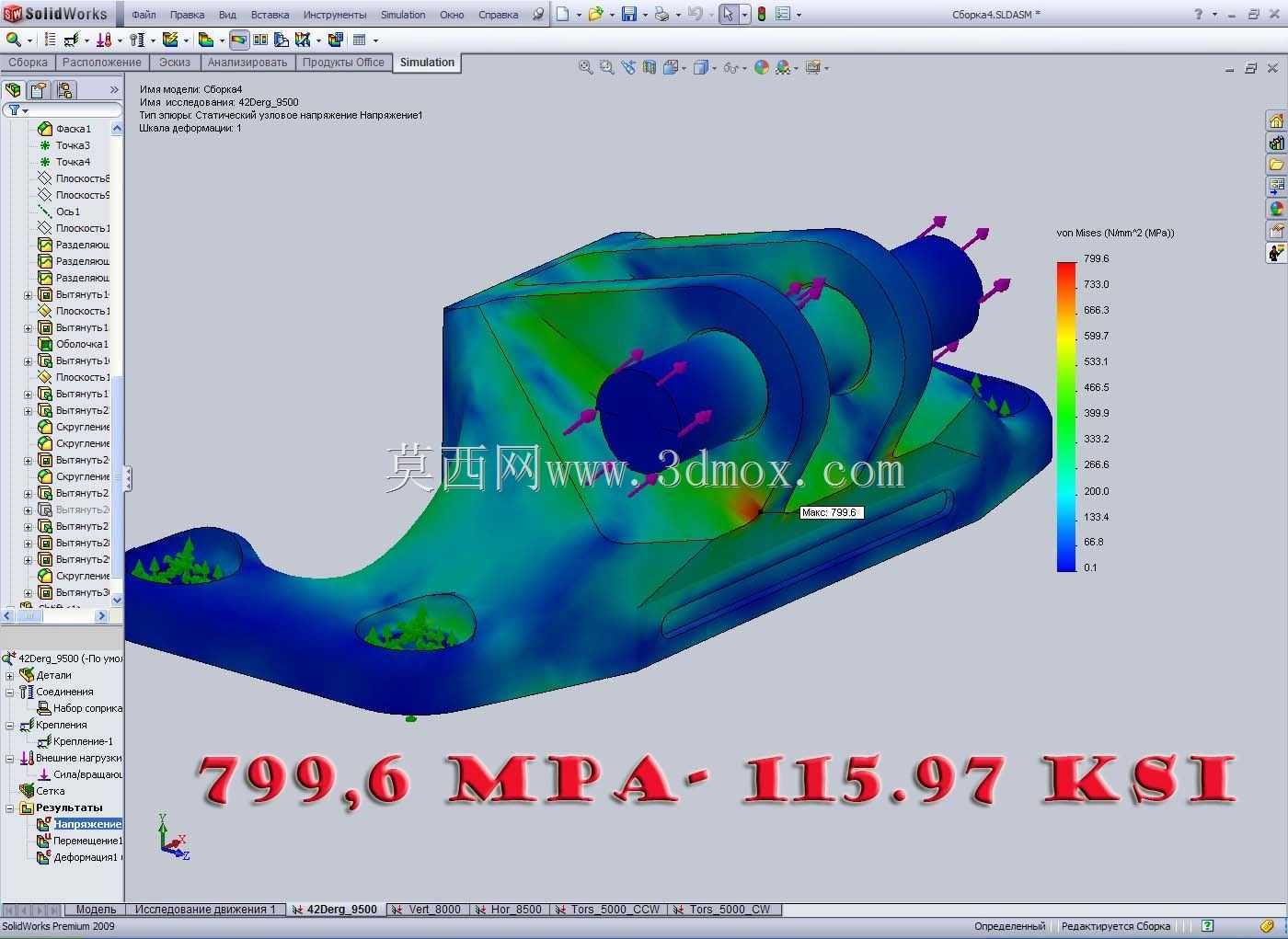

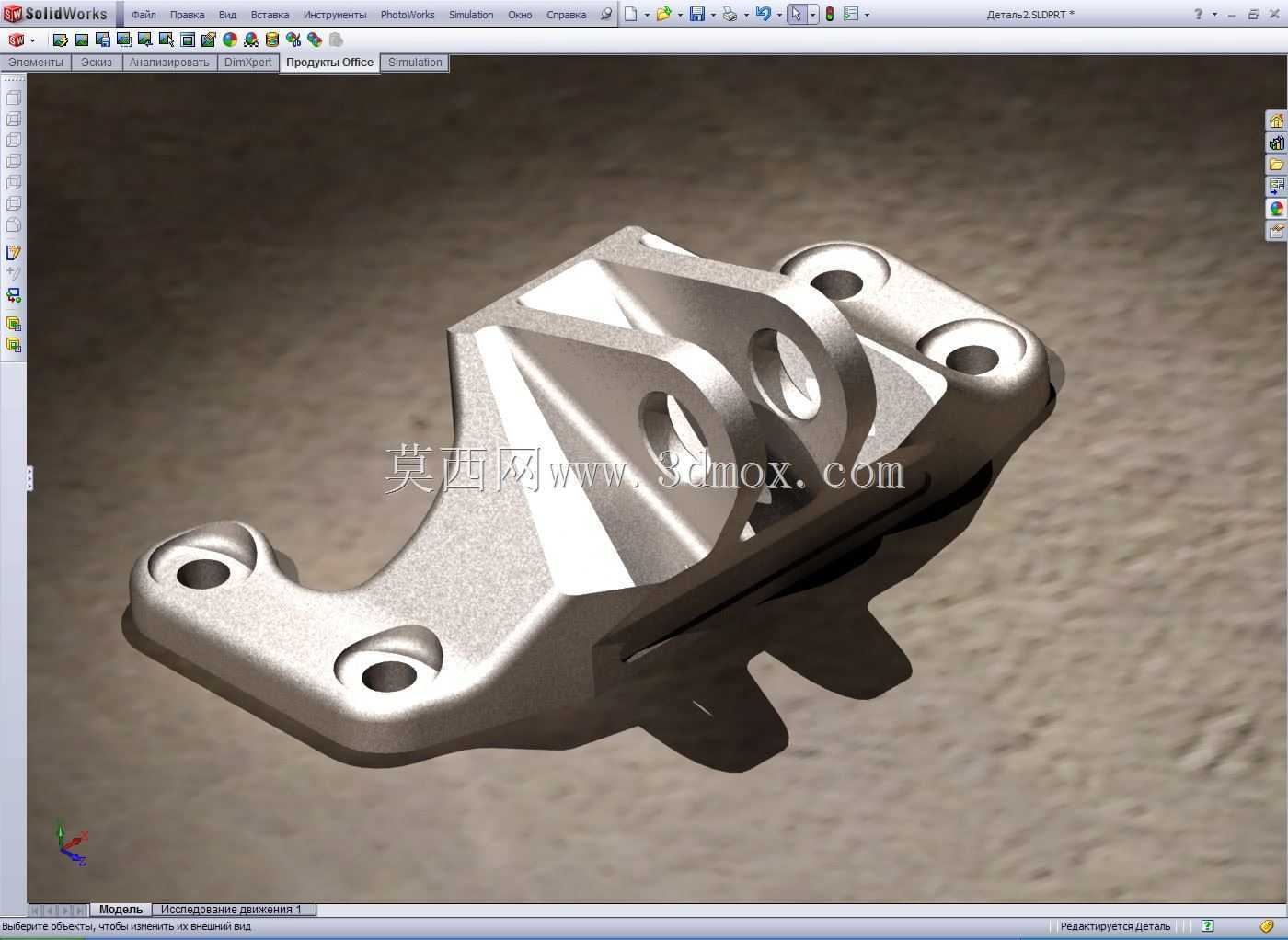

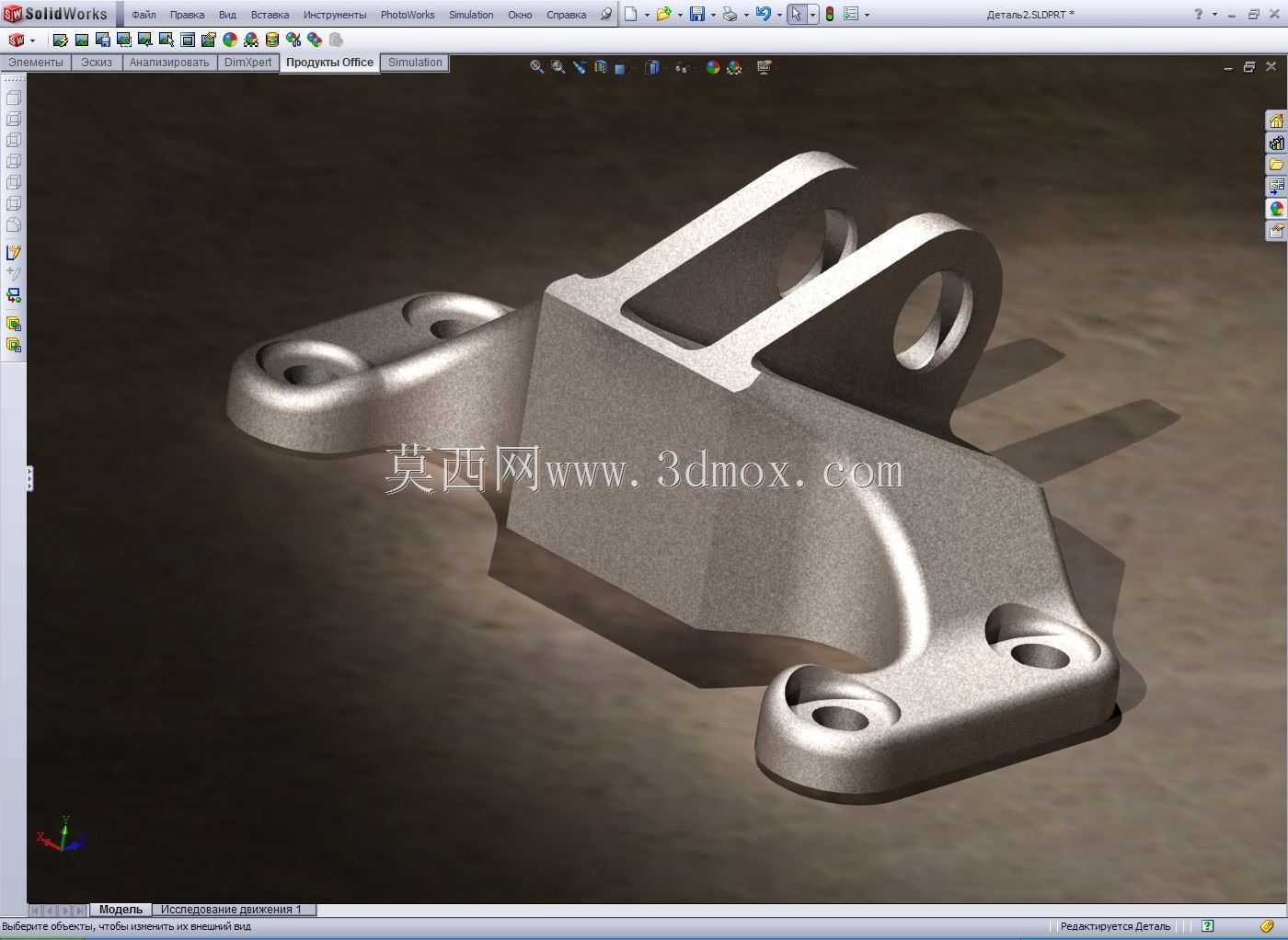

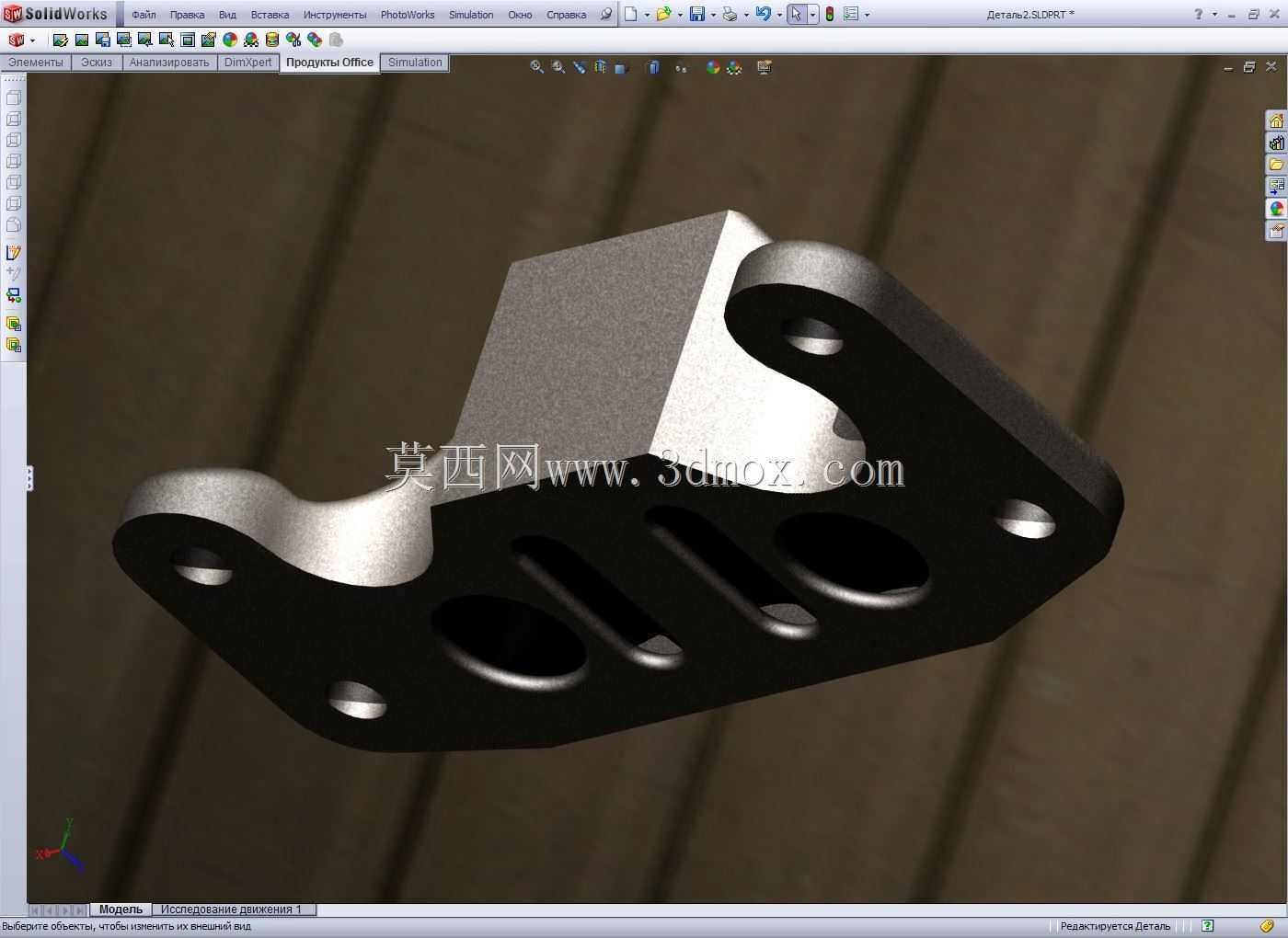

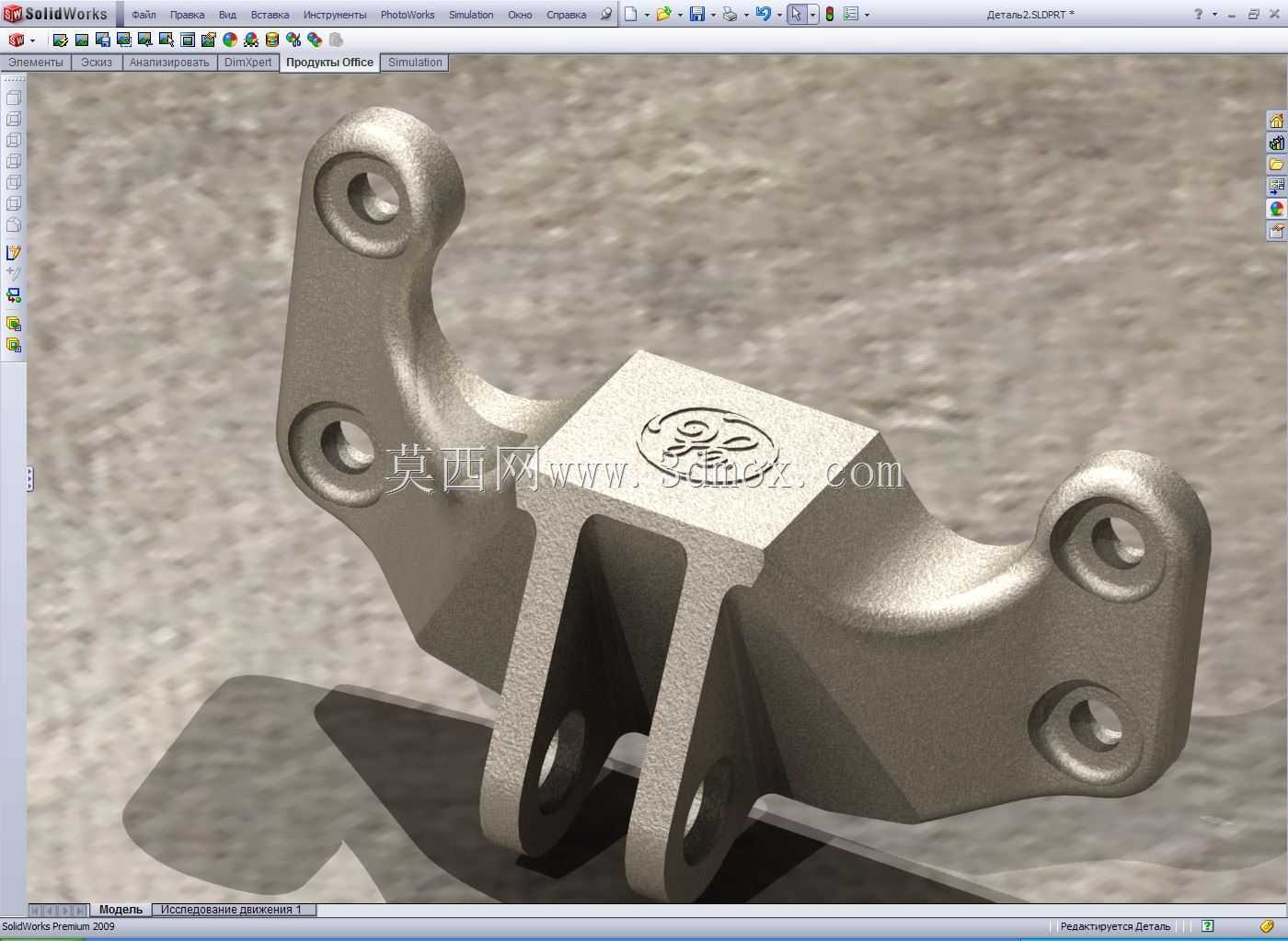

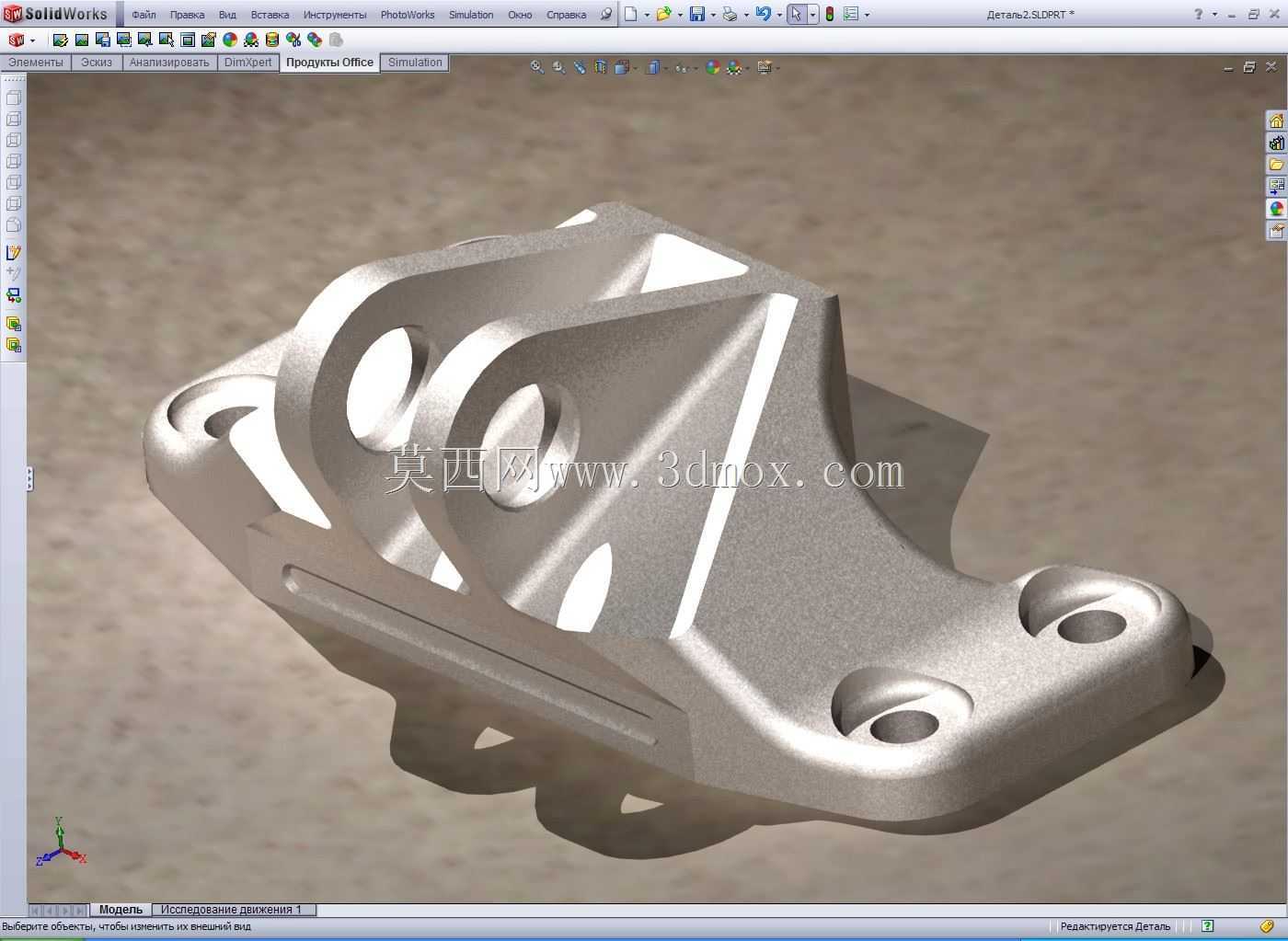

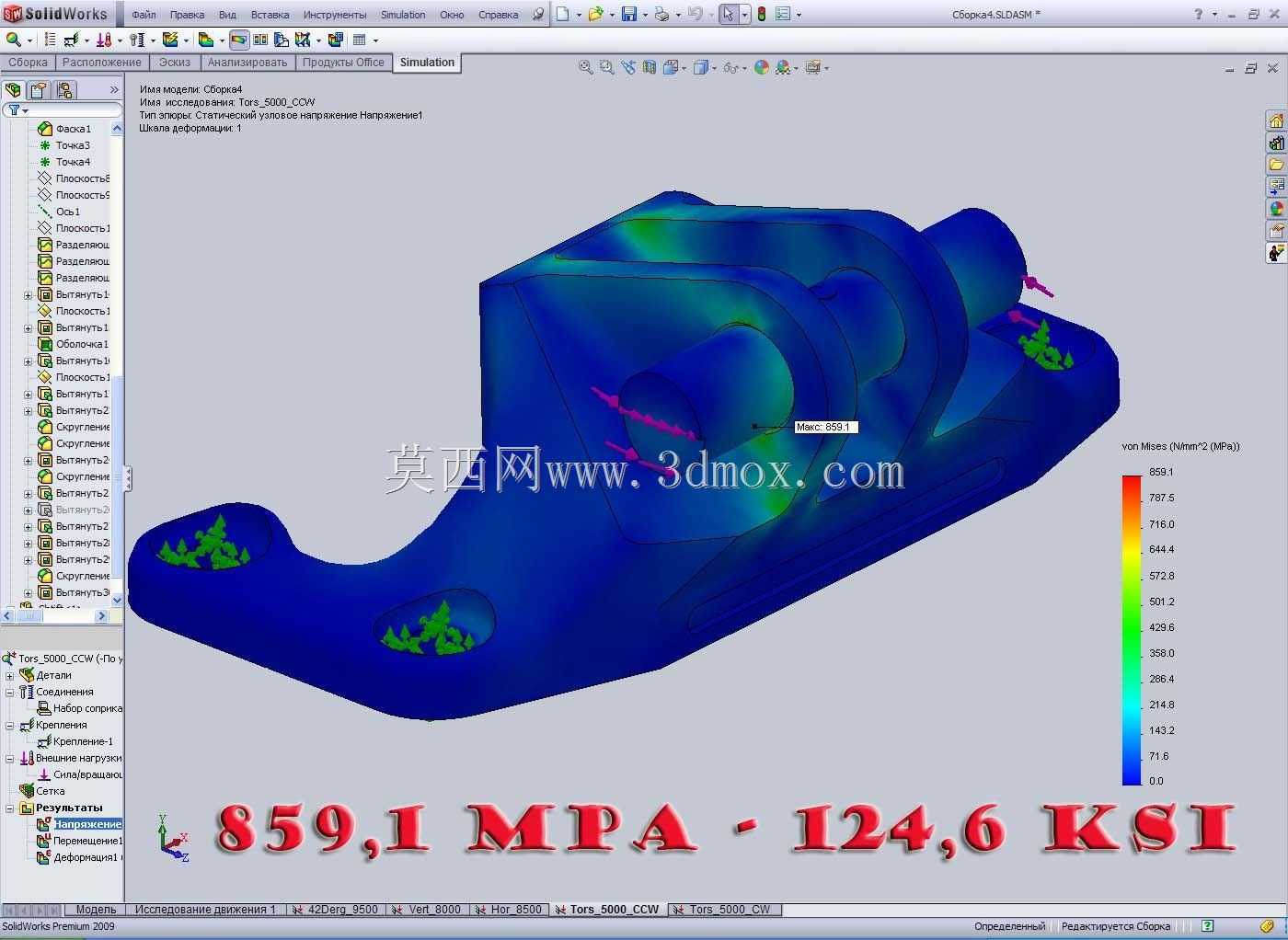

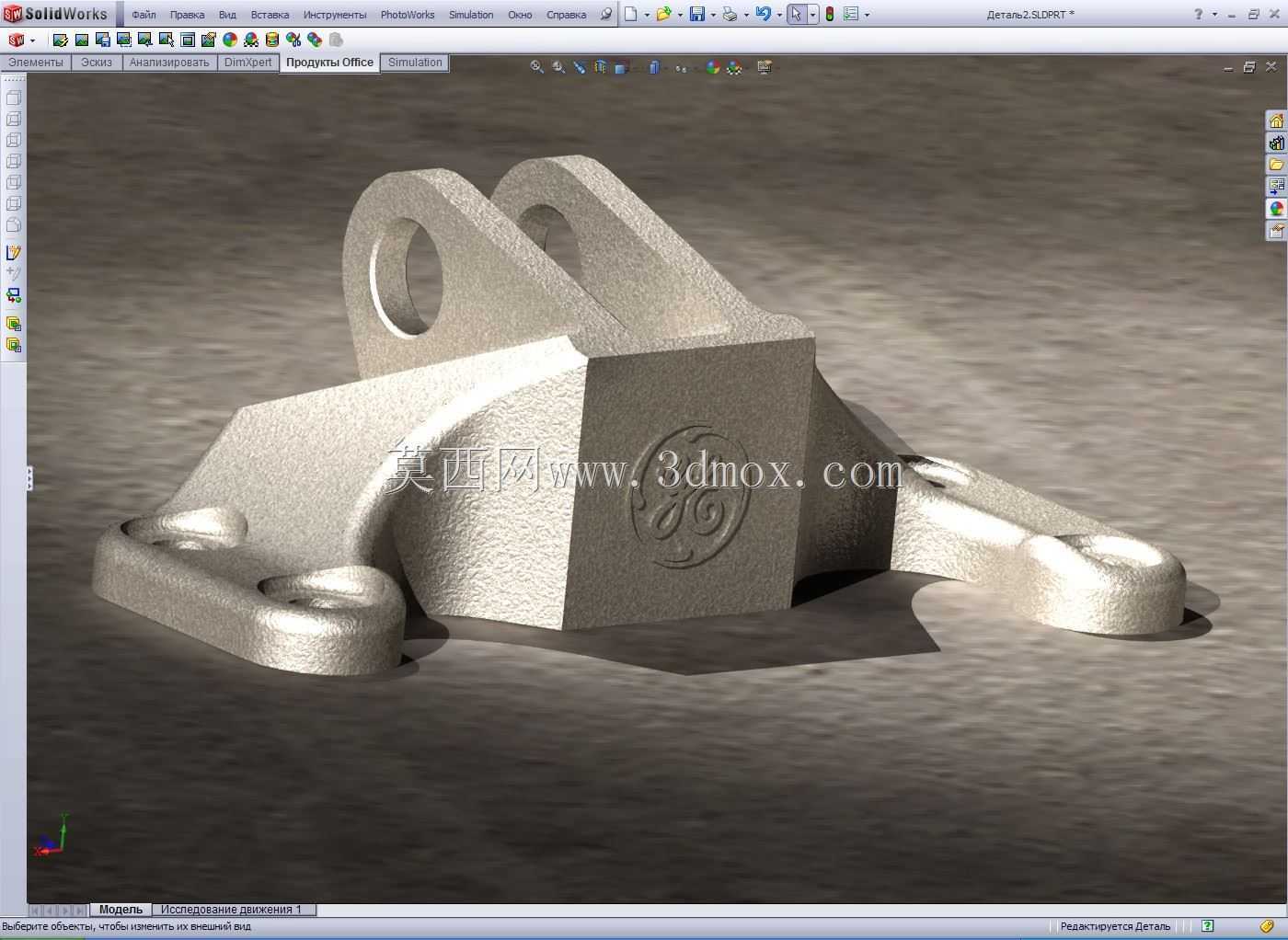

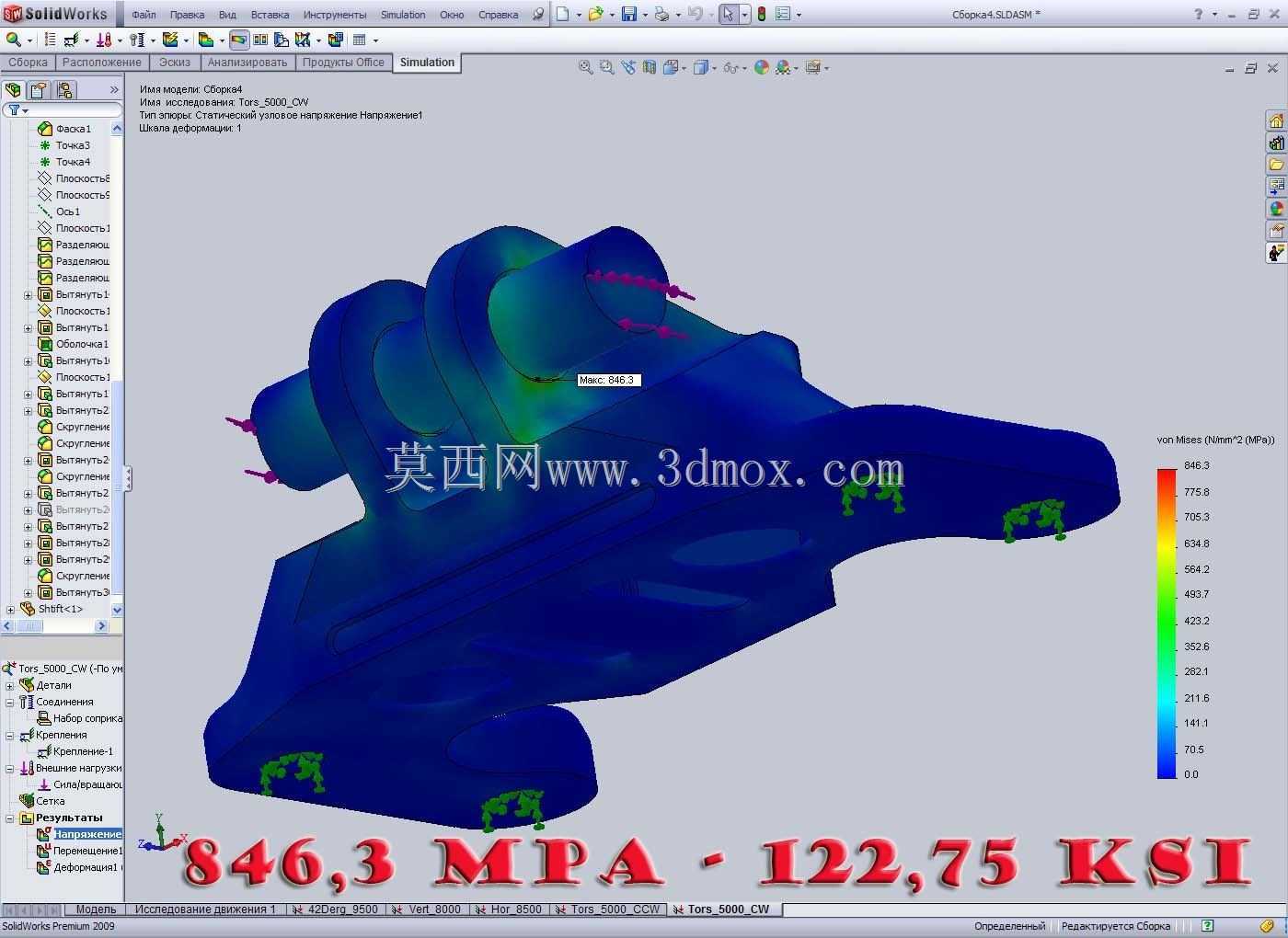

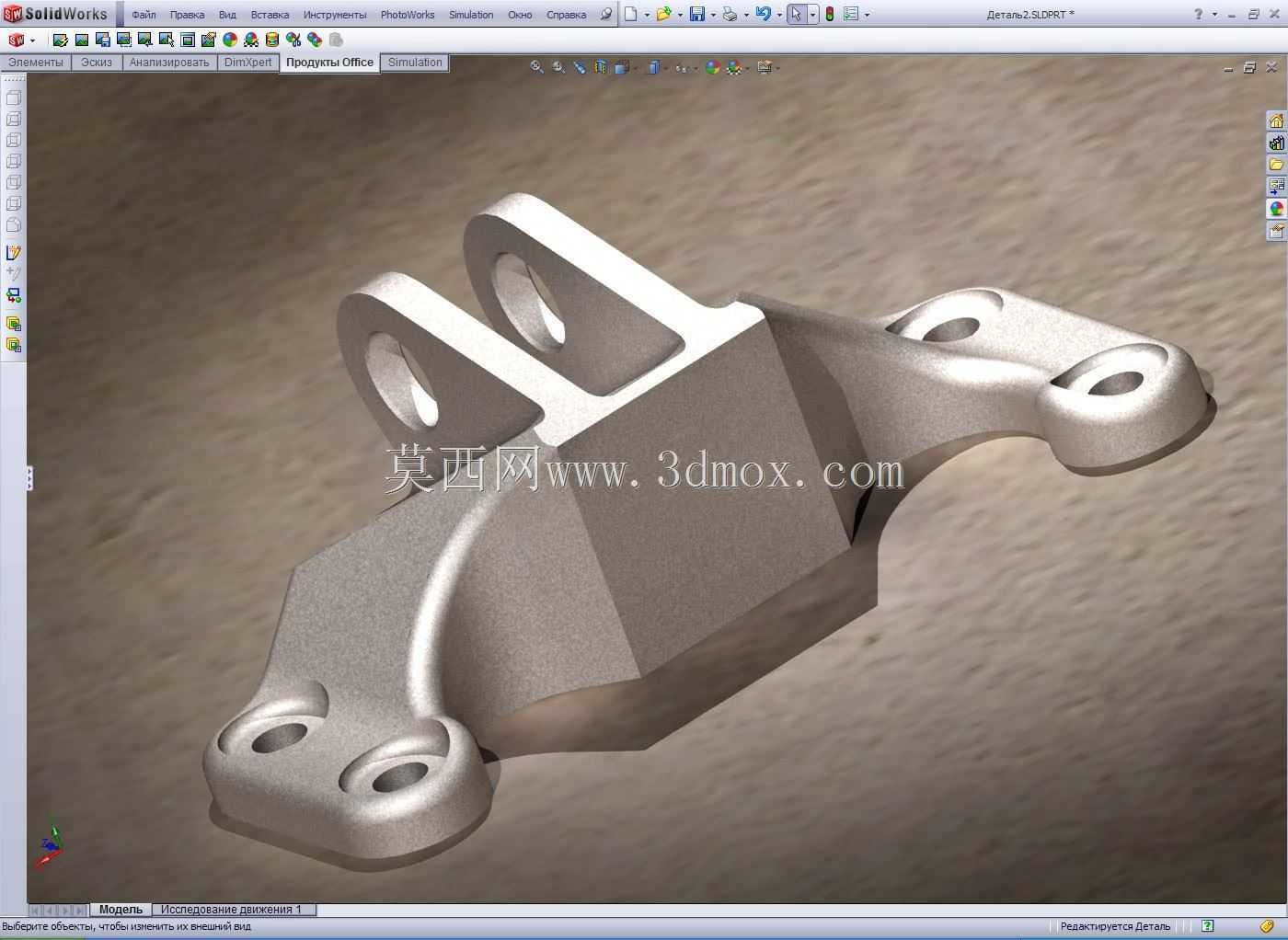

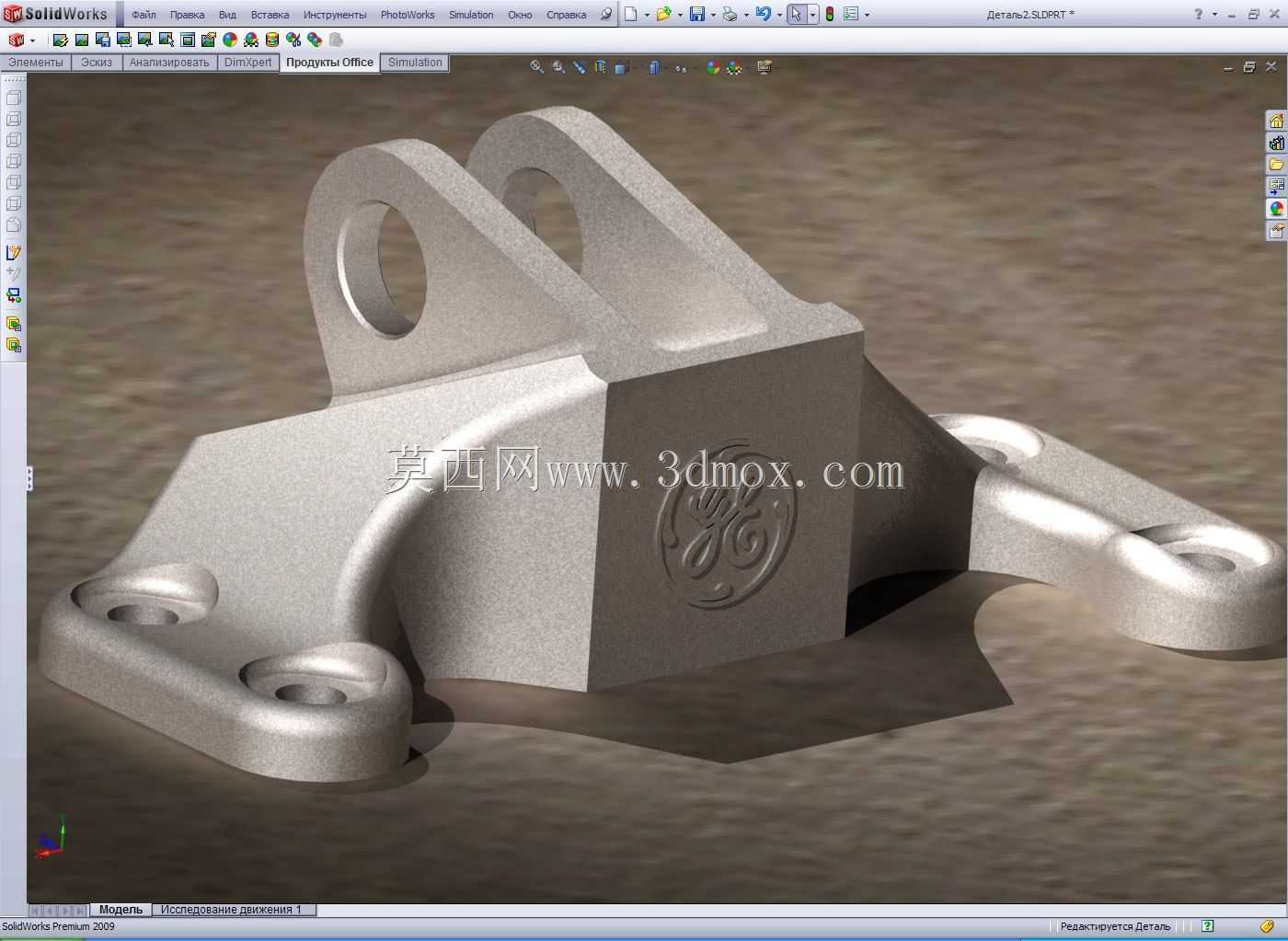

　　设计过程中优先围绕减重目标做拓扑优化迭代，初始实心构型的重量冗余度极高，在保证四个安装脚与发动机机座安装孔位完全匹配的前提下，逐步去除非承载区域的材料，最终实现七成以上的重量削减，整体重量控制在470克区间。优化过程中反复校核四个关键受力点位的应力值，确保所有区域的等效应力均处于所选金属材料的许用应力范围内，不会出现局部屈服风险。从结构外形来看，主体采用块状基座搭配两个对称的吊耳式连接耳片，耳片上的同轴安装孔用于对接外接部件的连接销，基座底部延伸出的四个带安装孔的固定脚，每个固定脚都做了圆弧过渡处理，避免安装面与机座贴合时出现应力切割，固定脚的孔位公差按照航空级安装配合要求设计，保证装配后无多余间隙，减少振动工况下的微动磨损。

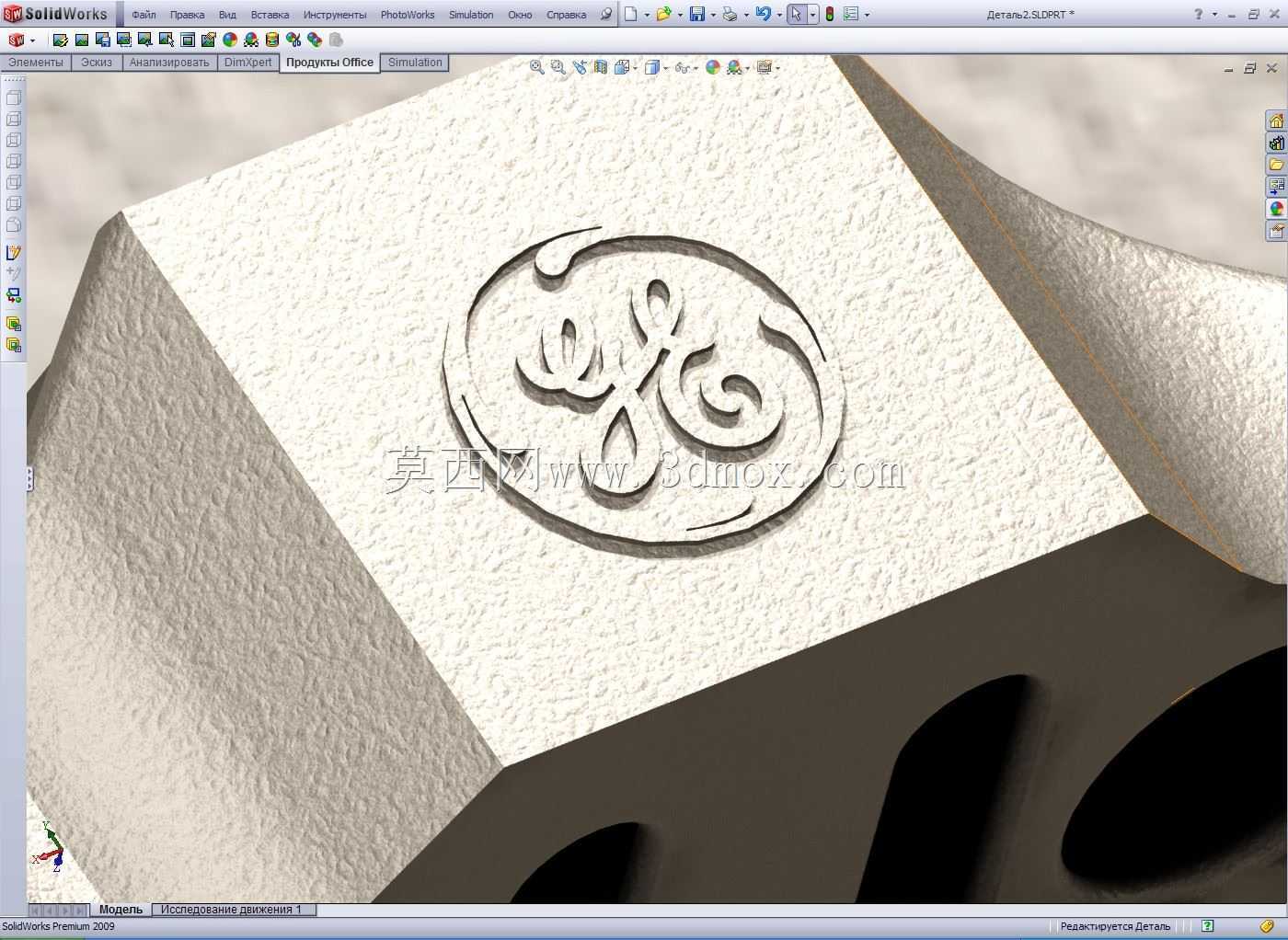

　　安装边界层面，四个固定脚的安装孔中心距完全匹配对应型号发动机机座的预留安装点位，不需要对原有发动机结构做任何二次加工即可直接装配，耳片的安装孔中心高度与基座安装面的垂直距离经过反复校核，确保挂载部件安装后不会与发动机周边的管路、散热结构产生运动干涉。结构过渡区域全部采用大圆角平滑衔接，没有直角突变结构，既减少了加工过程中的应力残留，也能在载荷传递过程中让应力流线更顺畅，避免尖角位置的应力抬升。基座侧面预留的标识区域不会影响整体结构强度，可用于打刻零件编号、批次信息，满足航空零部件的追溯管理要求。

　　从功能特性来看，优化后的支架在重量大幅降低的同时，承载能力并没有出现明显衰减，四个关键受力点位的应力值均留有足够的安全裕度，能够覆盖发动机全生命周期的载荷循环要求。和传统实心铣削的支架相比，轻量化后的结构自身固有频率也做了针对性调整，避开了发动机常用工况下的振动频率区间，不会出现共振失效问题。设计过程中也预留了后续迭代的冗余空间，若后续挂载部件重量调整，可在现有拓扑结构的基础上对局部筋条厚度做微调，不需要重新做整体构型的拓扑计算，能够大幅缩短后续改型的设计周期。这类轻量化支架的设计思路也可复用到其他对重量敏感的动力设备连接结构中，比如高端赛车动力总成附件支架、无人机动力系统挂载支架，只需要根据对应安装点位调整固定脚的孔位尺寸和耳片的承载参数，即可快速衍生出适配不同场景的支架结构。
