GE喷气发动机钛合金轻量化安装支架结构

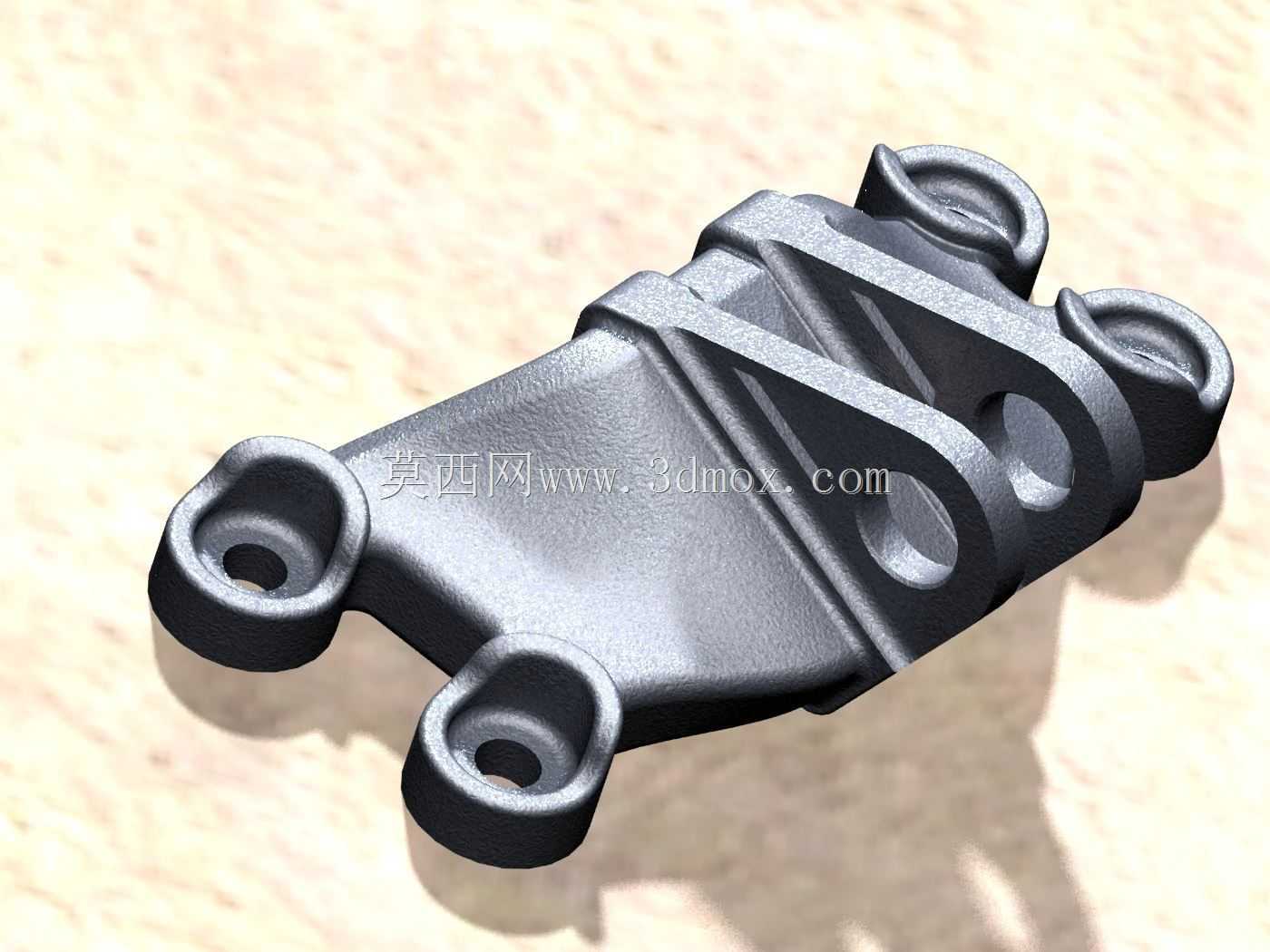

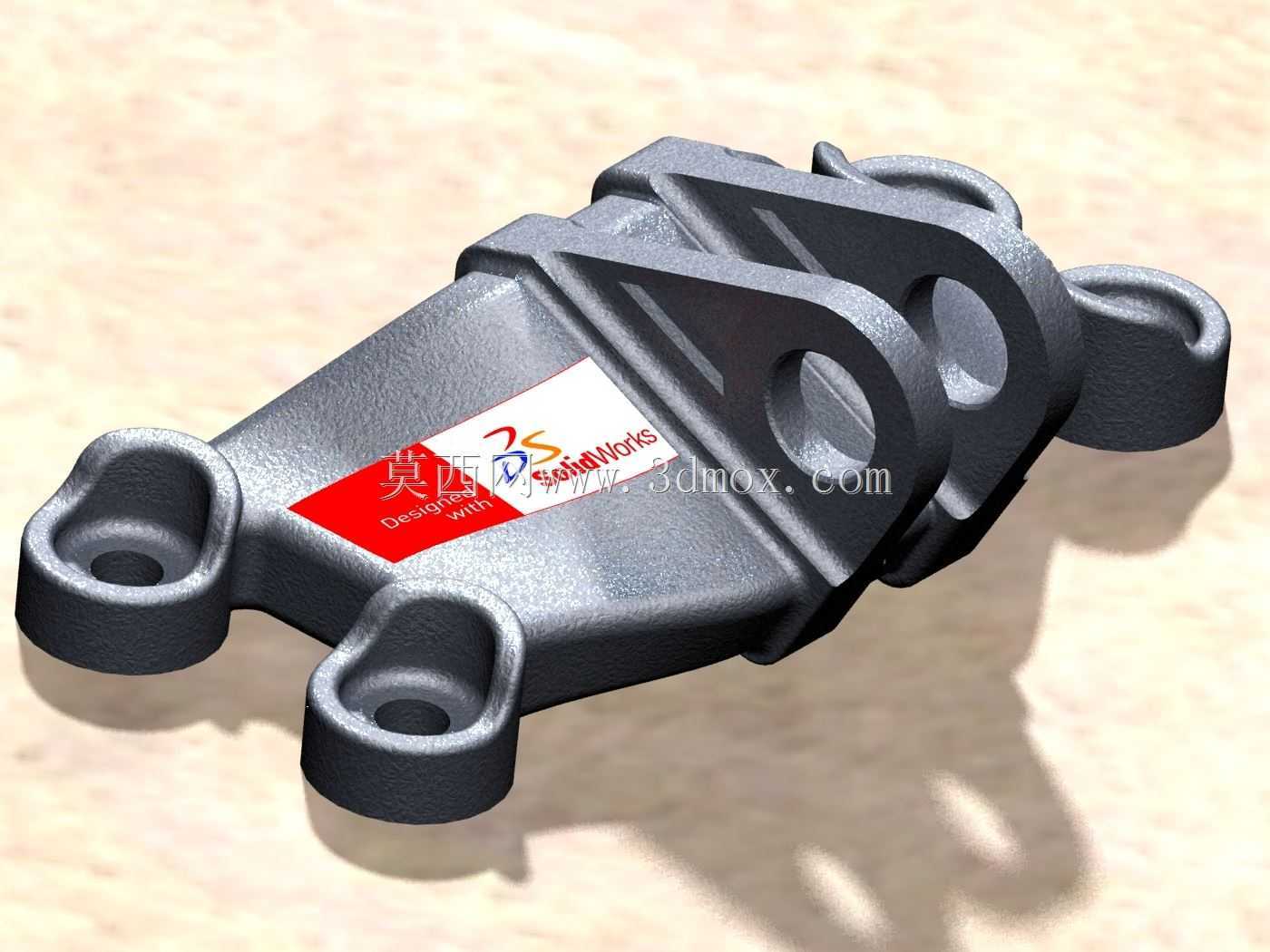

　　在航空动力系统的装配体系中，发动机安装支架是衔接动力单元与机身承力框架的核心传力构件，其性能直接决定动力段的载荷传递效率与飞行工况下的结构可靠性。这款支架采用Ti-6Al-4V钛合金作为基材，通过拓扑优化完成结构迭代，相较同载荷等级的传统钢制支架实现了75.96%的重量削减，成品总重控制在493克，在满足严苛承力要求的同时，大幅降低了动力段的冗余重量，适配新一代航空动力系统的轻量化装配需求。

　　从实际应用场景来看，该支架主要服务于GE系列喷气发动机的外挂或内嵌式安装场景，需要同时承受发动机工作过程中产生的静载荷、振动交变载荷以及飞行姿态变化带来的多向冲击载荷，因此结构设计阶段就将传力路径的连续性作为核心考量。整体外形采用一体化铸造成型后精加工的工艺路线，主体承力面为变厚度的弧形过渡结构，避免了直角衔接带来的应力集中问题，所有棱边均做了R角圆滑处理，既能够降低铸造过程中的冷隔缺陷风险，也能减少交变载荷下的疲劳裂纹萌生概率。

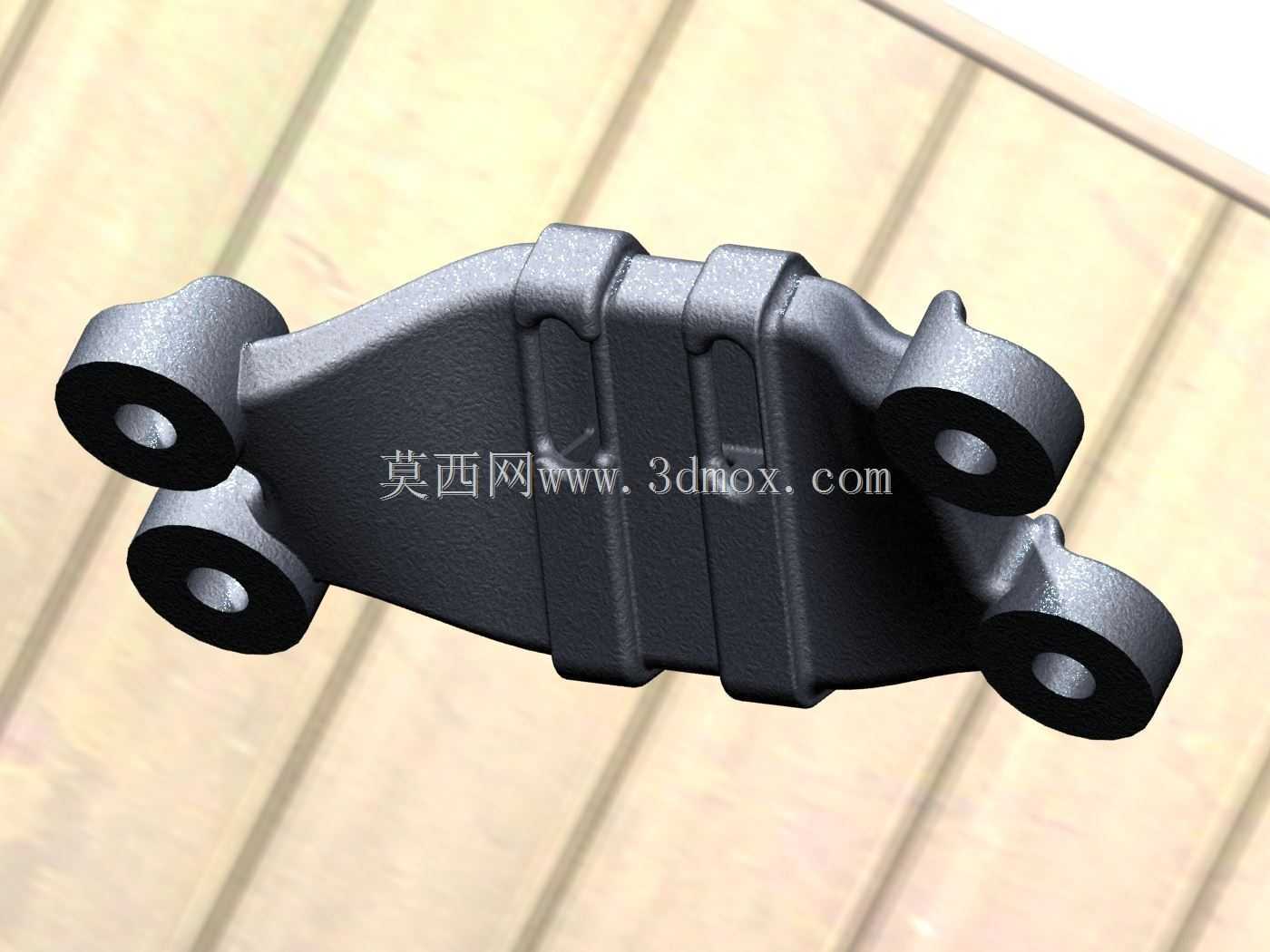

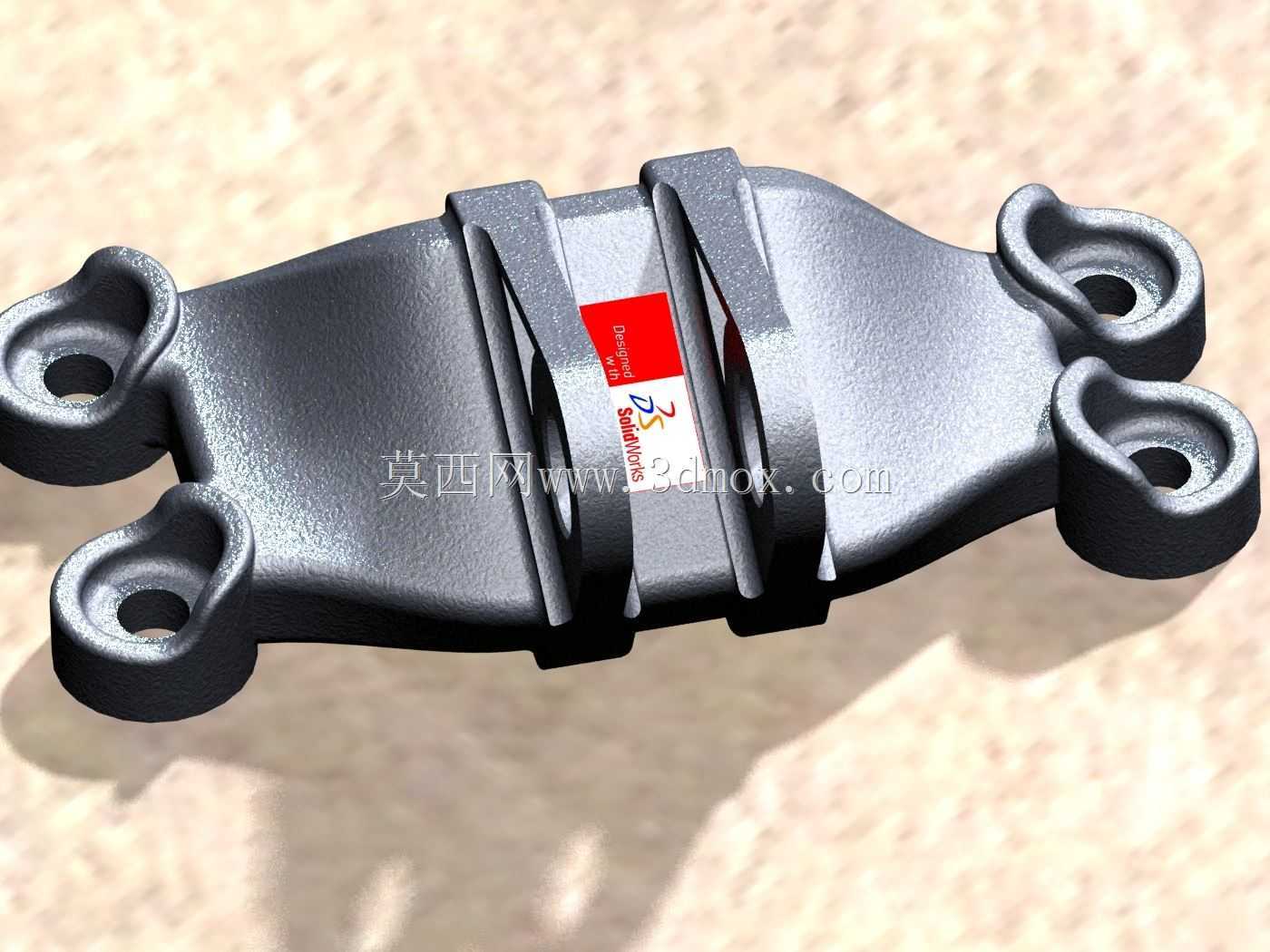

　　安装边界方面，支架共设置四个带沉孔的安装耳座，耳座位置根据机身对接框架的孔位坐标做了精准匹配，沉孔深度适配标准航空高锁螺栓的安装尺寸，安装后螺栓头部可完全沉入沉孔内，不会与周边的管路、线缆布局产生干涉。支架主体上设置的两个同轴铰接孔，用于与发动机侧的安装吊耳完成销轴连接，孔位的同轴度公差控制在0.02mm以内，孔壁做了表面硬化处理，能够承受长期铰接转动带来的磨损，避免长期使用后出现旷量影响动力单元的定位精度。

　　设计过程中，工程师首先对支架的全工况载荷谱做了完整梳理，明确了起飞爬升、巡航平飞、俯冲机动、着陆冲击等不同工况下的载荷方向与峰值大小，再通过拓扑优化算法剔除承力路径上的冗余材料，最终形成的镂空加强筋结构，既保证了各个方向的抗弯、抗扭刚度，也最大化去除了非必要的材料余量。支架表面做了哑光氧化处理，能够提升钛合金基材的抗腐蚀性能，适配高空高湿、温差变化剧烈的工作环境，避免长期使用后出现表面氧化层剥落的问题。

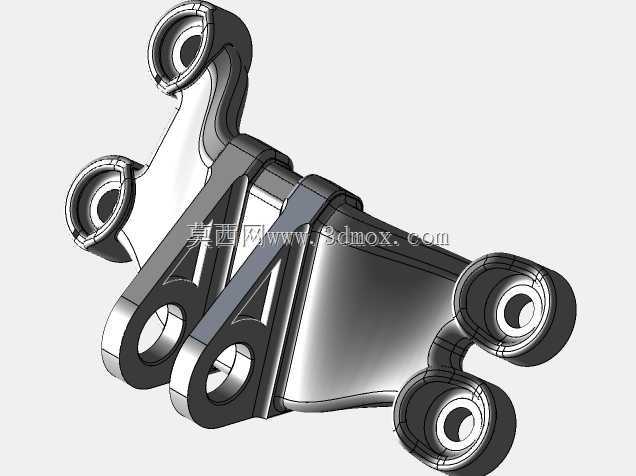

　　从结构细节来看，支架的承力筋条走向完全贴合主传力路径，筋条厚度从铰接孔位置向四周安装耳座逐渐过渡，没有出现截面突变的情况，每个安装耳座的根部都做了加厚的圆弧过渡，能够将耳座承受的安装载荷均匀分散到主体承力板上，避免耳座根部出现应力集中导致的断裂风险。铰接孔周边设置了环形的加强凸台，凸台高度略高于主体平面，既提升了孔位的局部刚度，也能保证销轴安装时的贴合面精度，减少装配过程中的调整工作量。

　　在实际装配验证环节，该支架能够兼容现有GE系列喷气发动机的标准安装接口，不需要对机身侧的对接结构做额外修改，可直接替换原有重量更大的钢制支架，在不改变安装流程与维护方式的前提下，实现动力段的减重目标。支架的整体轮廓尺寸充分考虑了发动机周边的附件布局空间，安装后与周边的燃油管路、电缆线束、冷却风道之间都预留了足够的安全间隙，不会在发动机工作产生振动时出现部件碰磨的问题，也为后续的维护检修留出了操作空间，无需拆卸周边附件即可完成支架的检查与更换作业。
