多载荷工况通用安装支架结构设计

　　这类支架在工业现场的应用场景覆盖极广，小到自动化产线的传感器安装基座，大到动力总成周边的附属构件固定，都能看到同构型支架的身影，核心作用是在两个存在相对安装基准差的部件之间，建立刚性足够、形变量可控的连接路径，避免被支撑部件在设备运行过程中出现共振、位移甚至脱落的问题。从实际使用需求出发，这类支架首先要满足多组安装点位的适配性，底部三个带沉孔的安装位，对应不同排布规格的基座安装孔距，不需要额外加工转接板就能直接适配多数通用安装面，沉孔设计可以让固定螺栓的头部完全没入支架本体表面，不会突出平面干涉周边其他部件的排布，也能避免螺栓头部受外力磕碰出现变形，影响后续拆装维护。上部两个同轴的铰接孔位，是用来连接被支撑部件的铰接端，孔位的同轴度公差控制在0.02mm以内，能保证铰接销轴穿入后转动顺畅，不会出现卡滞、偏磨的问题，孔壁预留了足够的壁厚，即使在交变载荷长期作用下，也不会出现孔位失圆、开裂的情况。

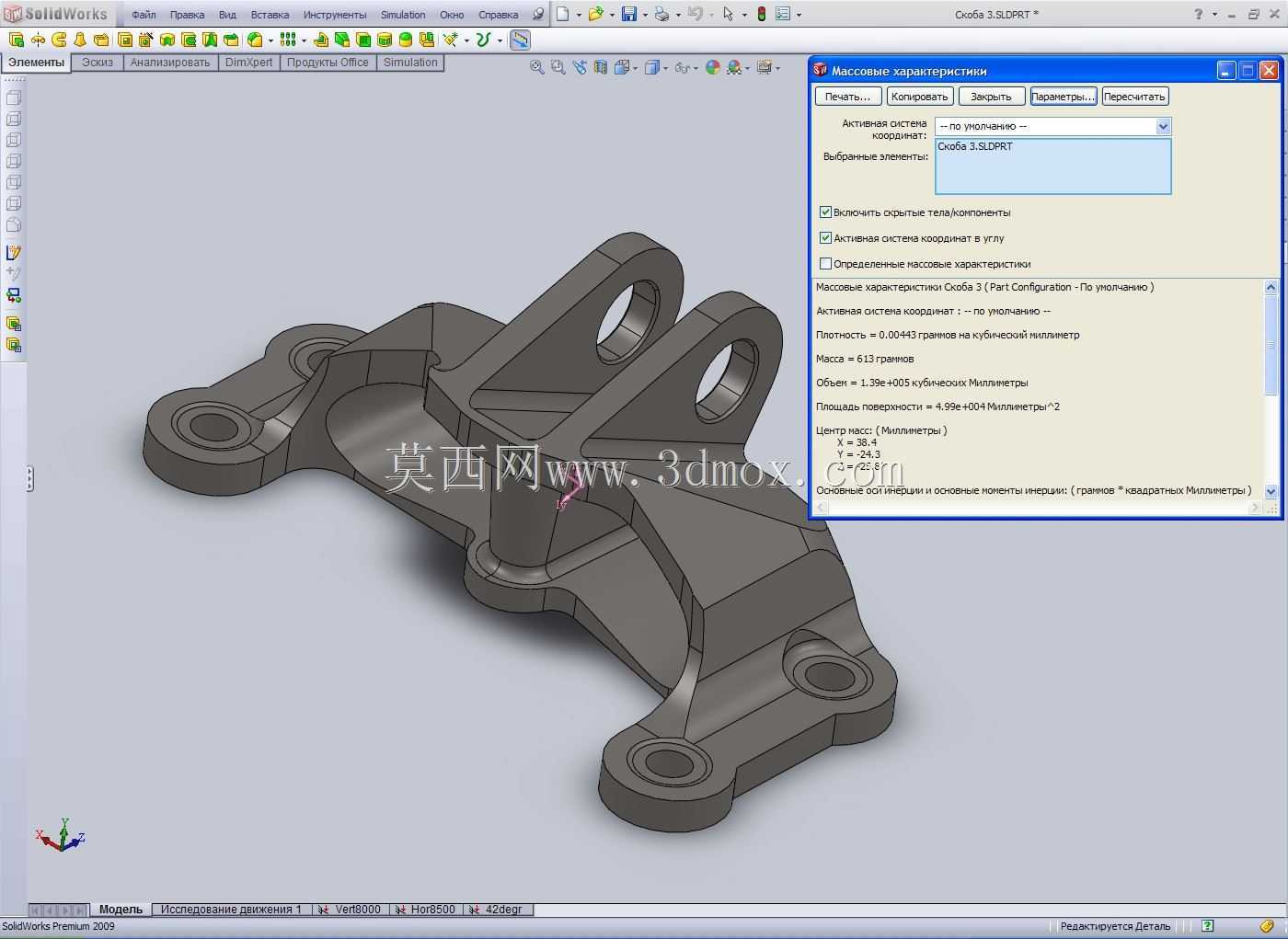

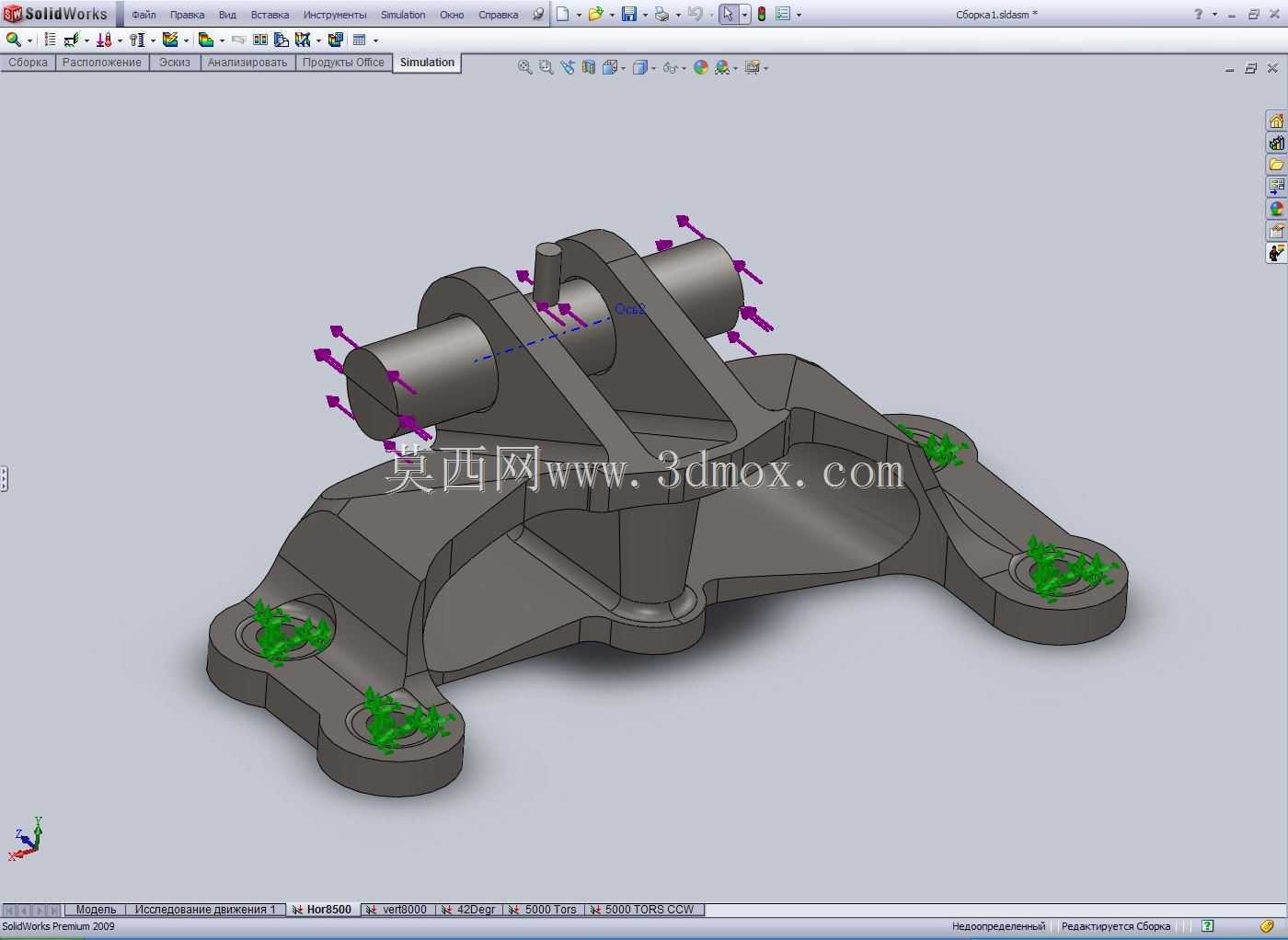

　　设计过程中首先要考虑的是载荷传递路径的合理性，从上部铰接孔传入的载荷，会顺着两侧的加强筋结构均匀分散到底部的三个安装点位，不会出现局部应力集中的问题，整个支架的壁厚采用渐变设计，在应力集中的拐角位置做了大圆角过渡，避免加工和使用过程中出现应力开裂，非主要承力的区域做了挖槽减重处理，在不降低整体结构强度的前提下，尽可能降低支架自身重量，减少对安装基座的额外负载。整个支架的外形轮廓完全避让开周边部件的运动包络，安装后不会和相邻的管线、运动构件产生干涉，底部安装面的平面度公差控制在0.03mm以内，安装后能和基座表面完全贴合，不会出现虚接导致的受力不均问题。

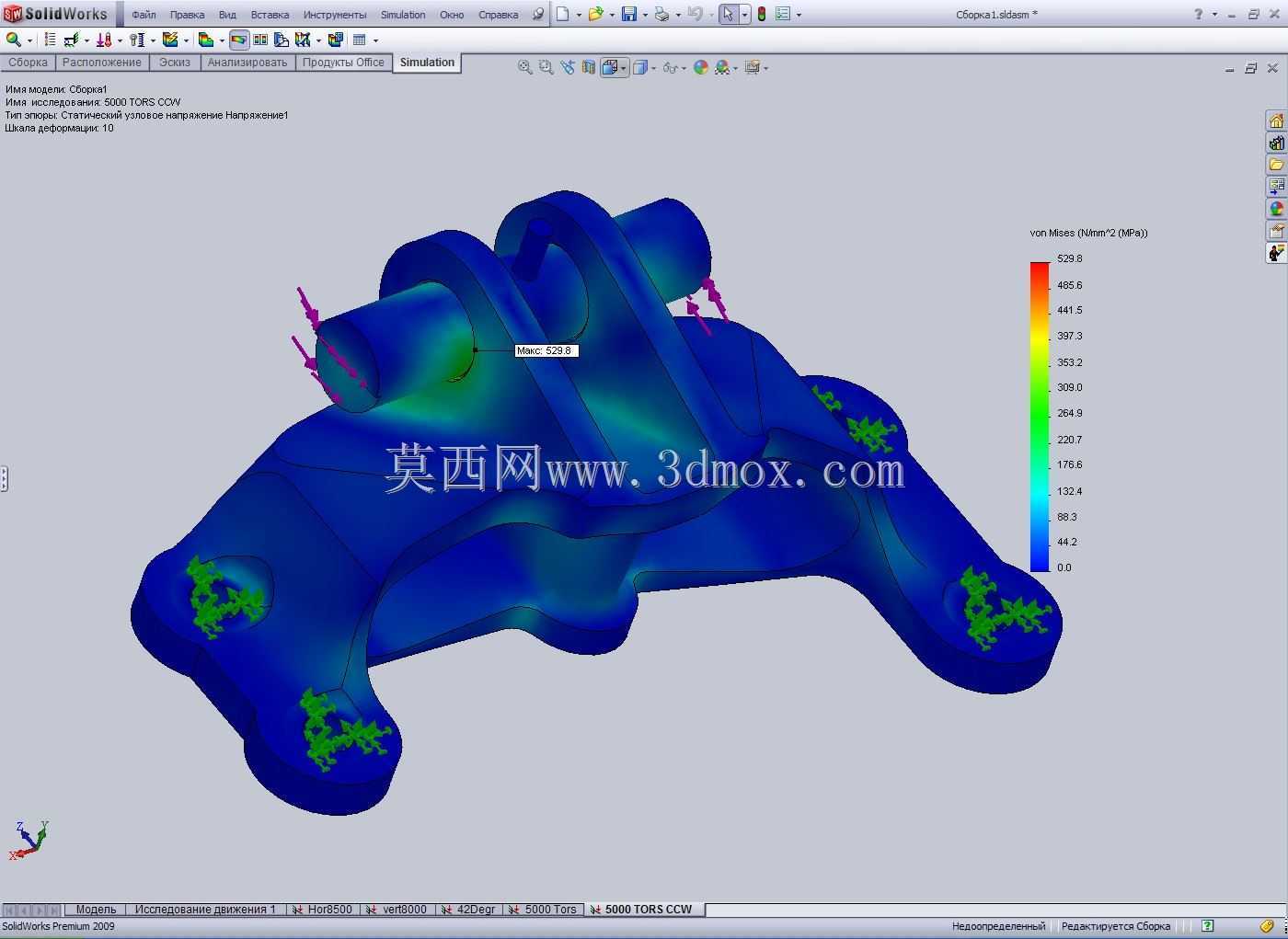

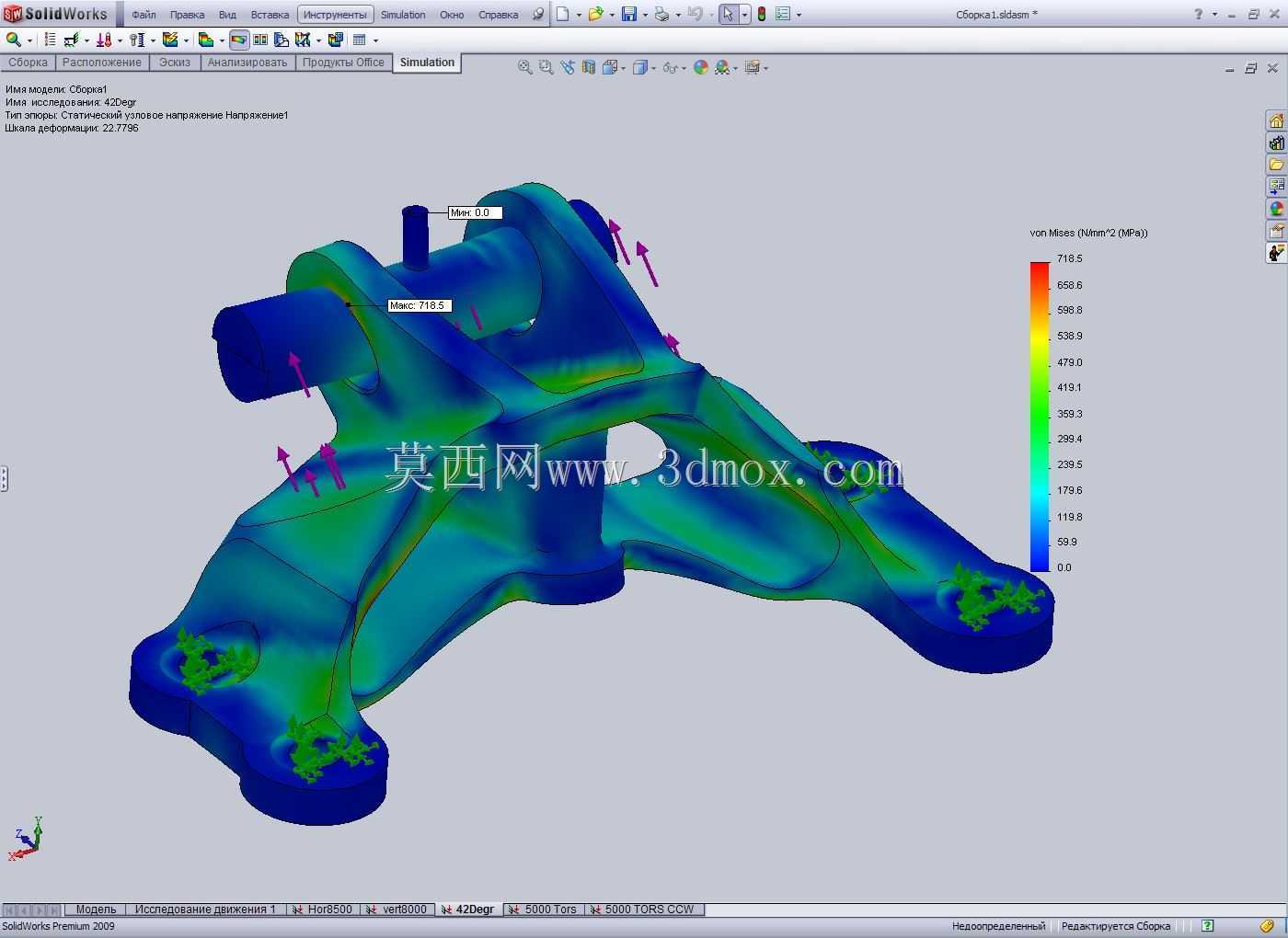

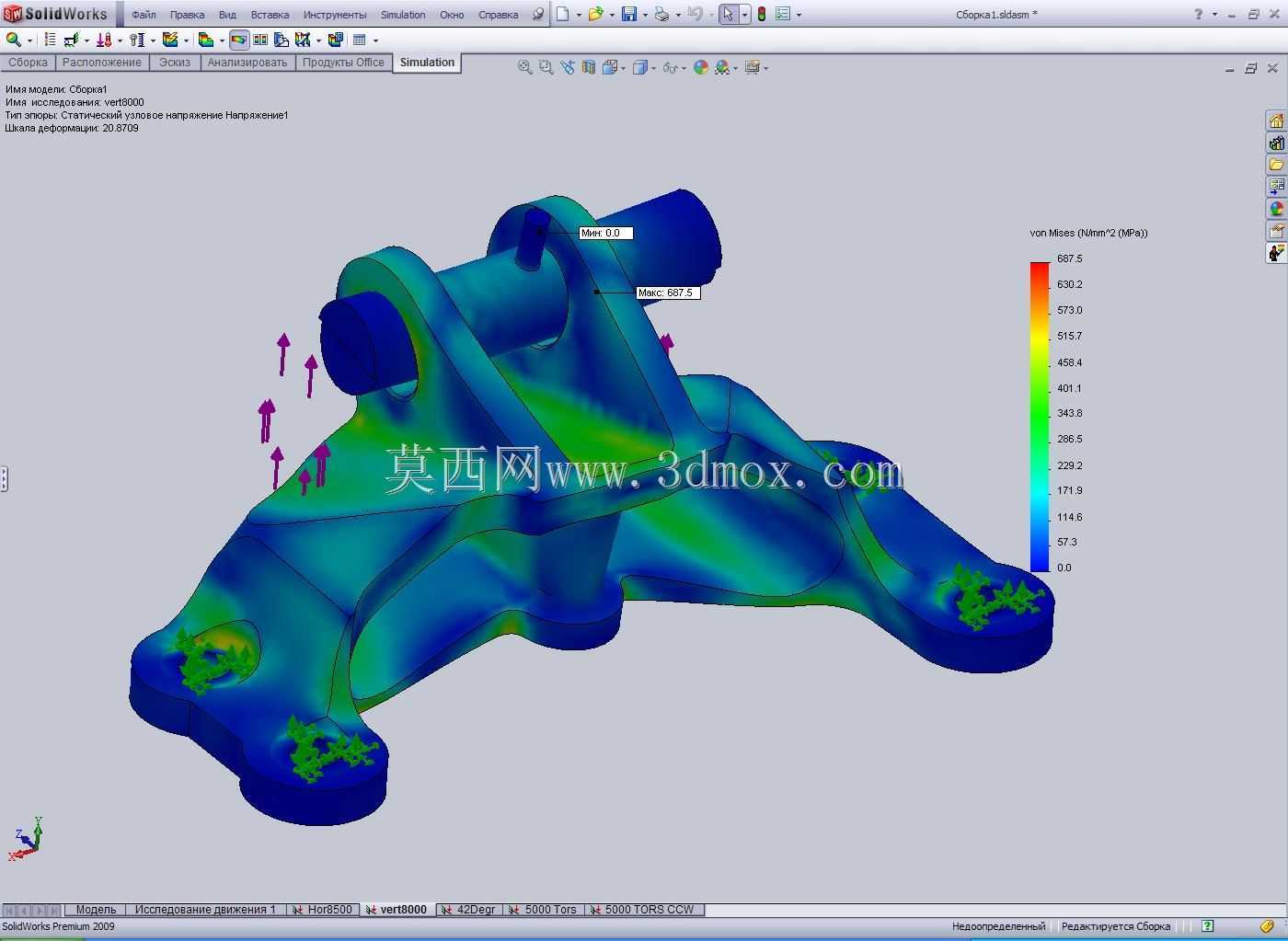

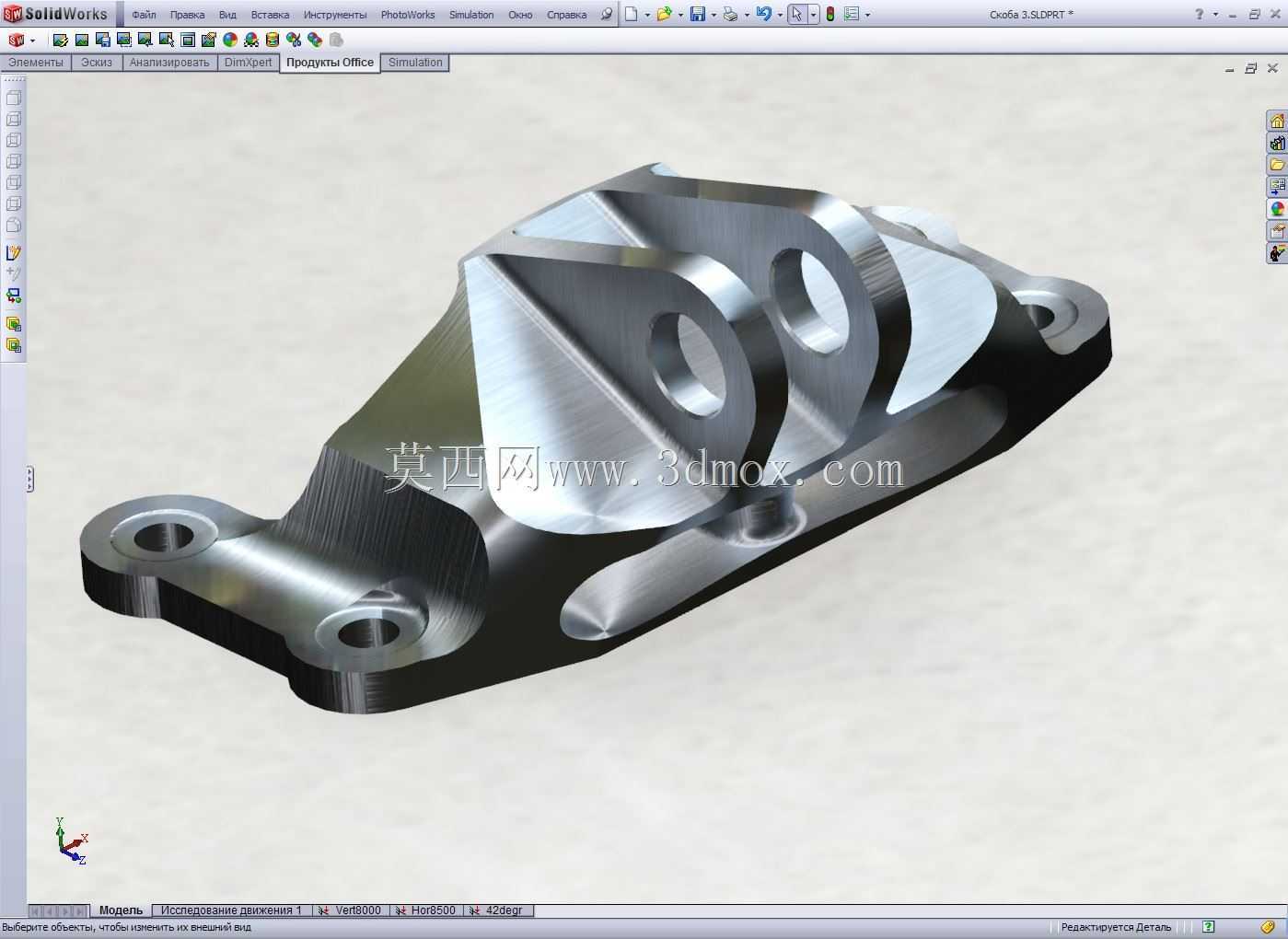

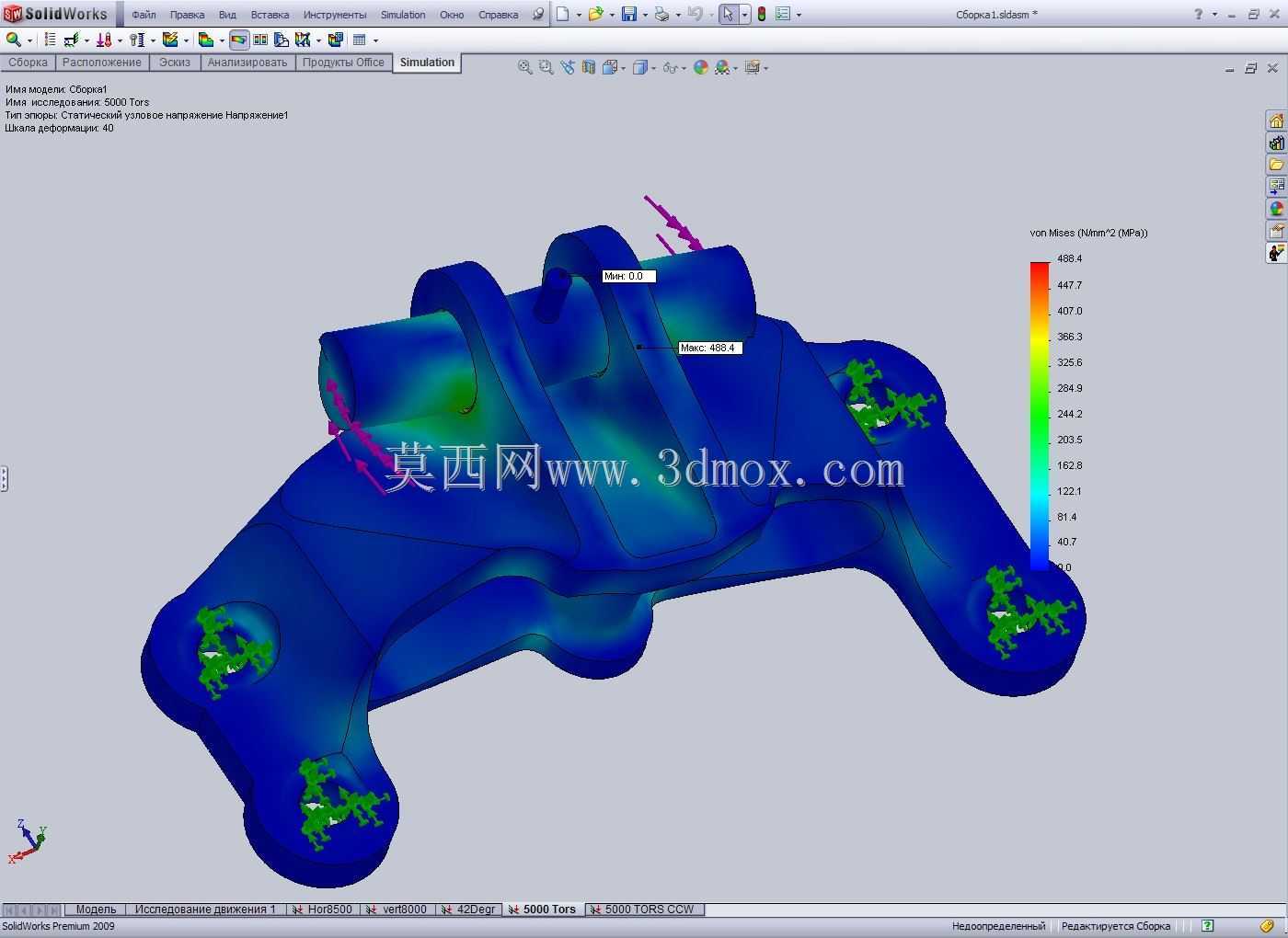

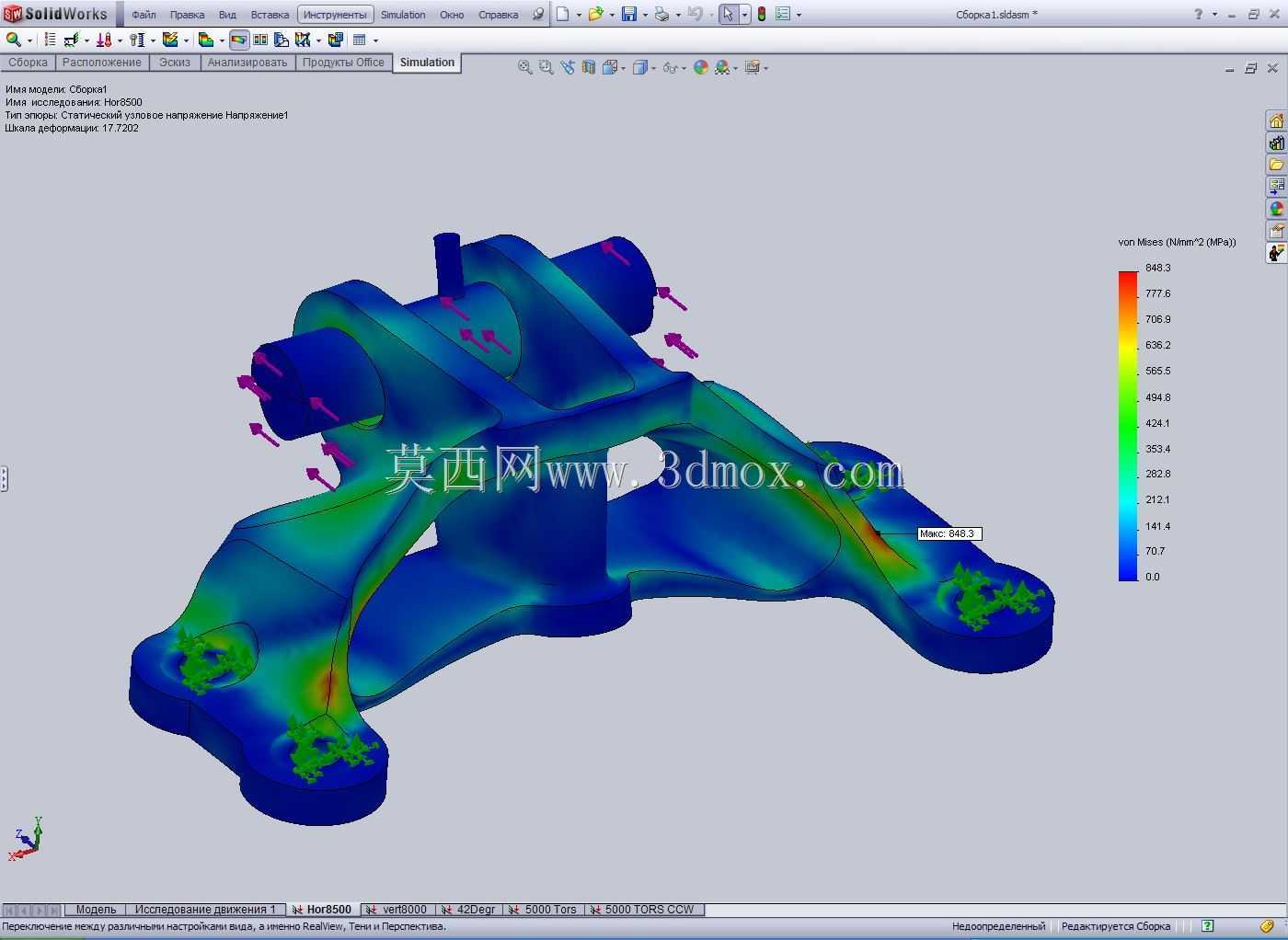

　　在实际选型使用时，首先要确认安装边界尺寸：底部三个安装孔的孔距适配常规的通用安装基座规格，上部铰接孔的中心高满足多数被支撑部件的安装高度要求，不需要额外调整安装面高度就能直接装配。支架整体采用一体化铣削成型的结构设计，相比焊接拼接的支架，没有焊缝带来的应力集中问题，整体结构强度更高，长期承受交变载荷也不会出现焊缝开裂的问题。表面的金属质感是加工后做了相应的表面处理，既能提升耐腐蚀性能，也能让表面硬度更高，不容易被外物磕碰划伤。针对不同的负载场景，这个支架经过了多组载荷工况的验证，在五个常规负载条件下，结构形变量都在允许范围内，不会出现塑性变形，能满足长期稳定运行的使用要求。铰接孔位内部可以根据使用需求加装衬套，进一步提升耐磨性能，延长支架的整体使用寿命，即使后续衬套出现磨损，只需要更换衬套就能继续使用，不需要整体更换支架，降低后期维护成本。

　　从结构设计的角度来看，这类支架的设计难点在于平衡强度、重量和安装适配性三者的关系，如果一味追求强度增加壁厚，会导致支架整体重量过大，不仅增加材料成本，还会给安装基座带来额外的负载；如果过度减重挖空，又会导致局部结构强度不足，在承受冲击载荷的时候容易出现断裂。这个支架的筋条排布完全顺着载荷传递的方向布置，每一条加强筋都对应明确的载荷传递路径，没有多余的结构，在保证整体刚性的前提下，把材料的利用率做到了较高水平。安装孔位的周边都做了局部加厚处理，避免螺栓锁紧的时候出现局部压溃变形，孔口位置做了倒角处理，方便安装的时候快速对准螺栓和销轴，提升装配效率。在实际装配过程中，只需要先把支架通过底部三个沉孔固定在基座上，再把被支撑部件的铰接端对准上部的两个同轴孔，穿入铰接销轴并做好轴向固定就可以完成安装，整个装配过程不需要复杂的调整，对现场装配人员的技术要求较低，能有效缩短设备的装配周期。
