聚四氟乙烯夹层板注胶头结构设计

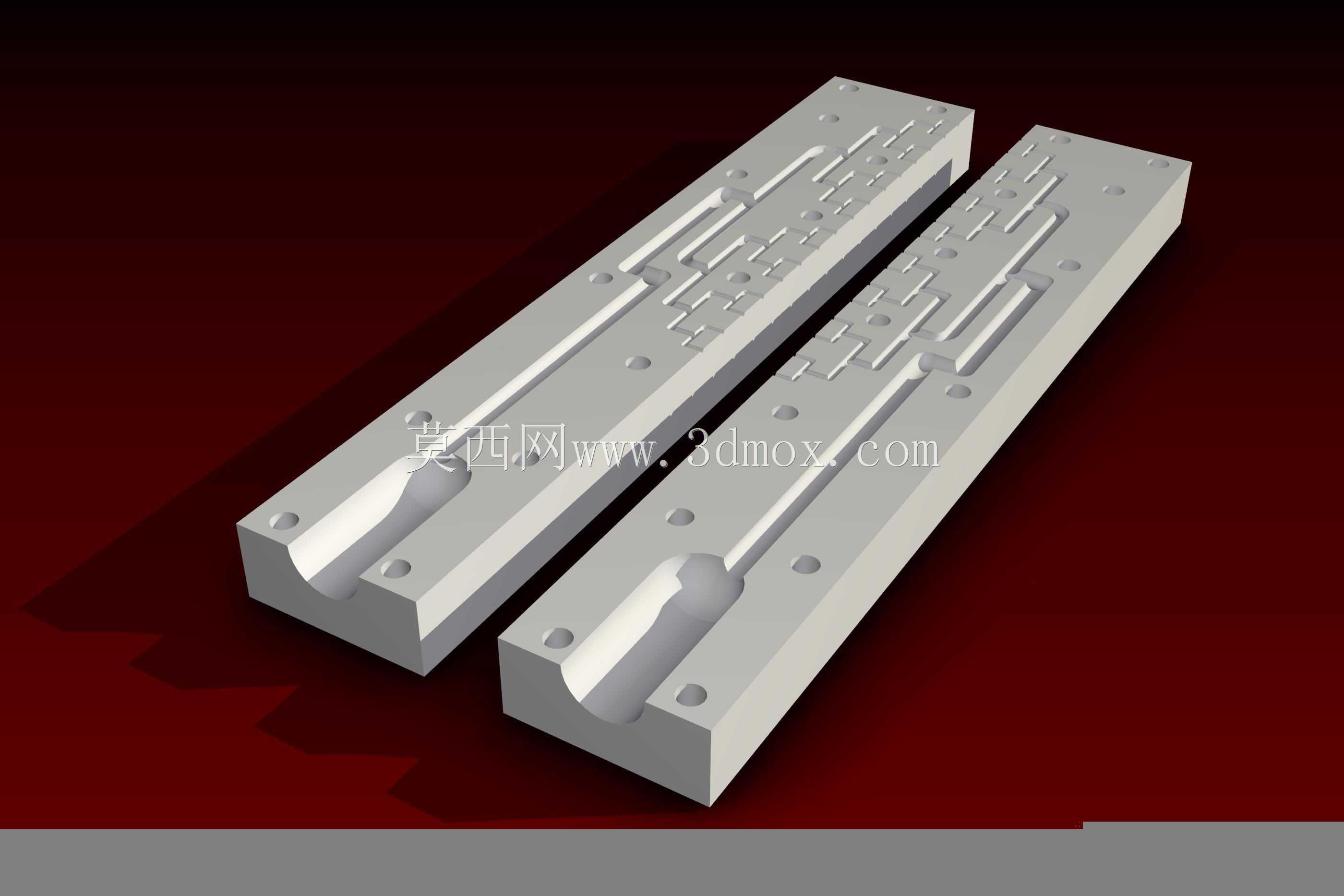

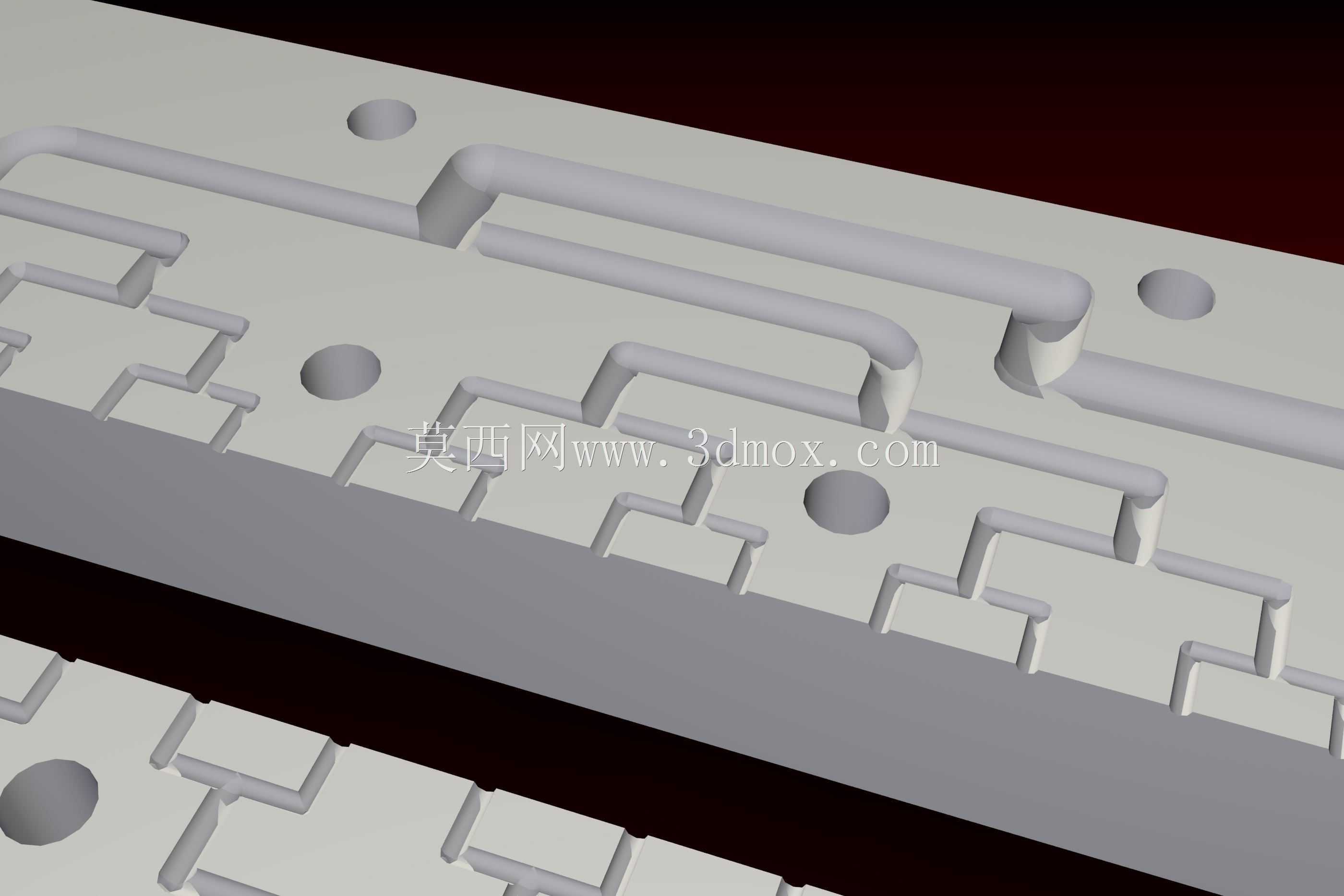

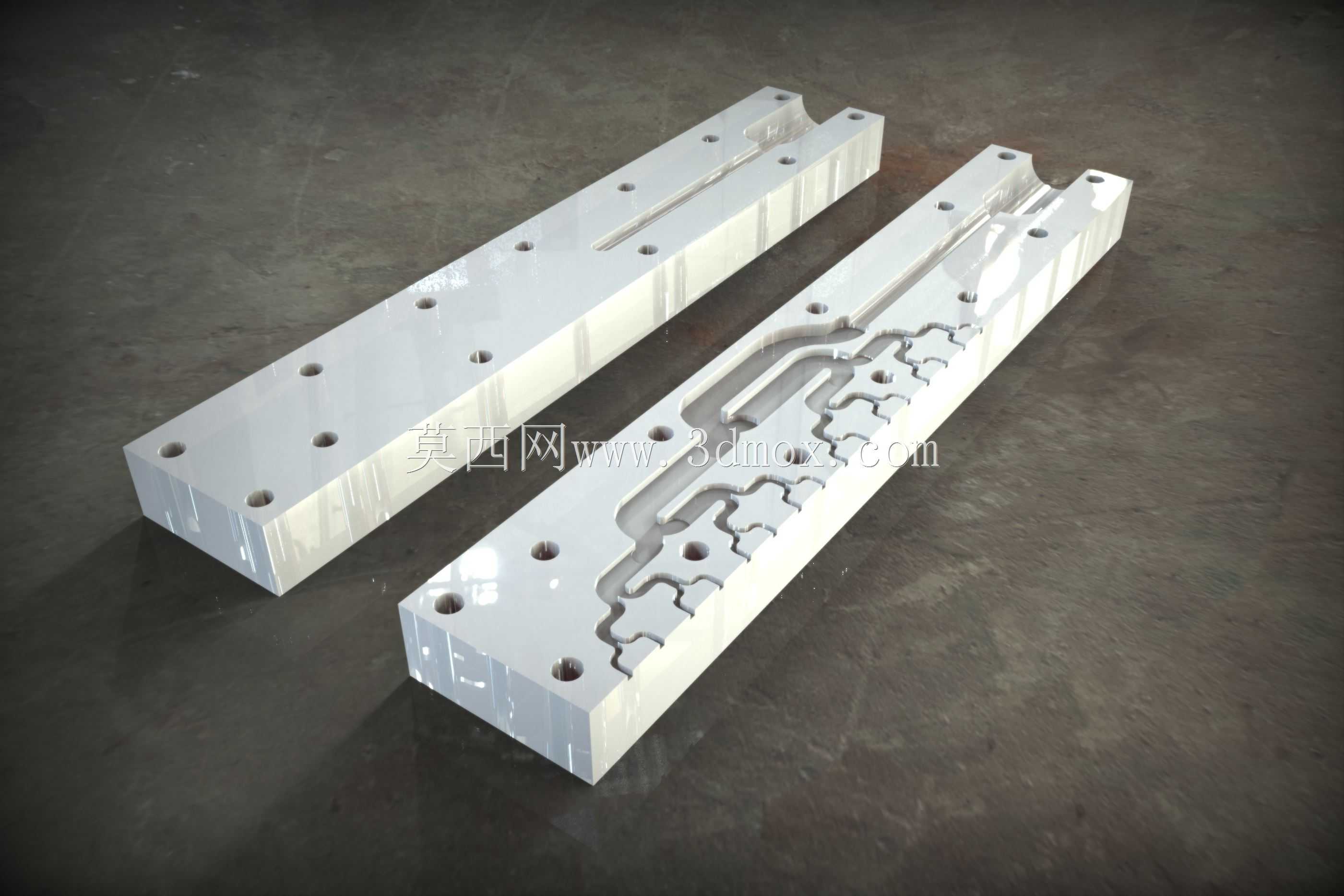

　　这套注胶头是针对夹层板生产工艺定制的核心注胶执行部件，主体采用聚四氟乙烯材质加工，适配夹层板复合生产过程中的胶体注入工序，在实际产线中承担胶体均匀分配、精准注出的核心作用，直接影响夹层板的粘接强度与内部胶体分布均匀性。从结构设计来看，整套注胶头采用上下对合的分体式长条形结构，两个对合件的贴合面加工有连续的曲折形流道，流道的走向完全匹配夹层板的注胶路径设计，胶体从注胶入口进入后，会沿着曲折流道逐步分流，最终从对应注胶点位均匀流出，避免单路注胶导致的胶体堆积、局部缺胶问题。注胶头本体上均匀分布的沉头安装孔，是按照对应安装基座的孔位坐标设计的，安装时可通过内六角螺栓直接将两个对合件锁紧固定，同时完成与注胶供料管路的对接，

　　安装边界完全适配现有夹层板生产线的注胶工位安装空间，不需要对原有工位结构做额外改造即可直接替换使用。在实际应用场景中，这类聚四氟乙烯材质的注胶头主要适配低粘度粘接胶的注胶作业，聚四氟乙烯本身的低表面能特性可以有效减少胶体在流道内的残留，降低流道堵塞的概率，同时材质本身的耐腐蚀性可以适配多数常用的夹层板粘接胶成分，延长部件的连续使用寿命。设计过程中，流道的截面尺寸经过反复校核，既保证胶体在流道内的流动阻力处于合理区间，避免供胶压力不足导致的注胶速度过慢，也控制流道内的胶体存量，减少停机后流道内残留胶体固化造成的部件报废。注胶头的两个对合面采用高精度平面加工，平面度控制在0.02mm以内，锁紧后可以保证流道完全密封，

　　不会出现胶体从合模面渗漏的问题，不需要额外加装密封垫片即可满足密封要求，减少了备件更换的复杂度。长条形的整体外形设计，是为了匹配宽幅夹层板的整幅注胶需求，一次定位即可完成整幅宽度方向的注胶作业，不需要多次移动注胶头调整位置，有效提升注胶工序的作业效率。流道的曲折走向设计，是为了让胶体在流动过程中逐步完成压力均衡，让每个注胶出口的出胶量保持一致，避免夹层板不同位置的胶层厚度差异过大，影响最终成品的结构强度与平整度。注胶头的端部预留有管路对接接口，接口尺寸与现有产线的供胶管路接头完全匹配，对接后可以保证管路密封，不会出现漏胶问题。在日常维护中，分体式的结构设计可以快速拆开清理流道内的残留胶体，不需要整体更换部件，降低产线的维护成本。

　　这类注胶头仅作为夹层板生产设备的核心专用零件使用，不具备通用工装的适配性，所有结构尺寸、孔位坐标、流道参数都是针对对应规格的夹层板生产工艺定制，安装时需要保证注胶头的工作面与夹层板进料面保持平行，平行度误差控制在0.1mm以内，才能保证各注胶点位的出胶位置准确，不会出现偏胶问题。
