便携式微型移动电源外观结构设计

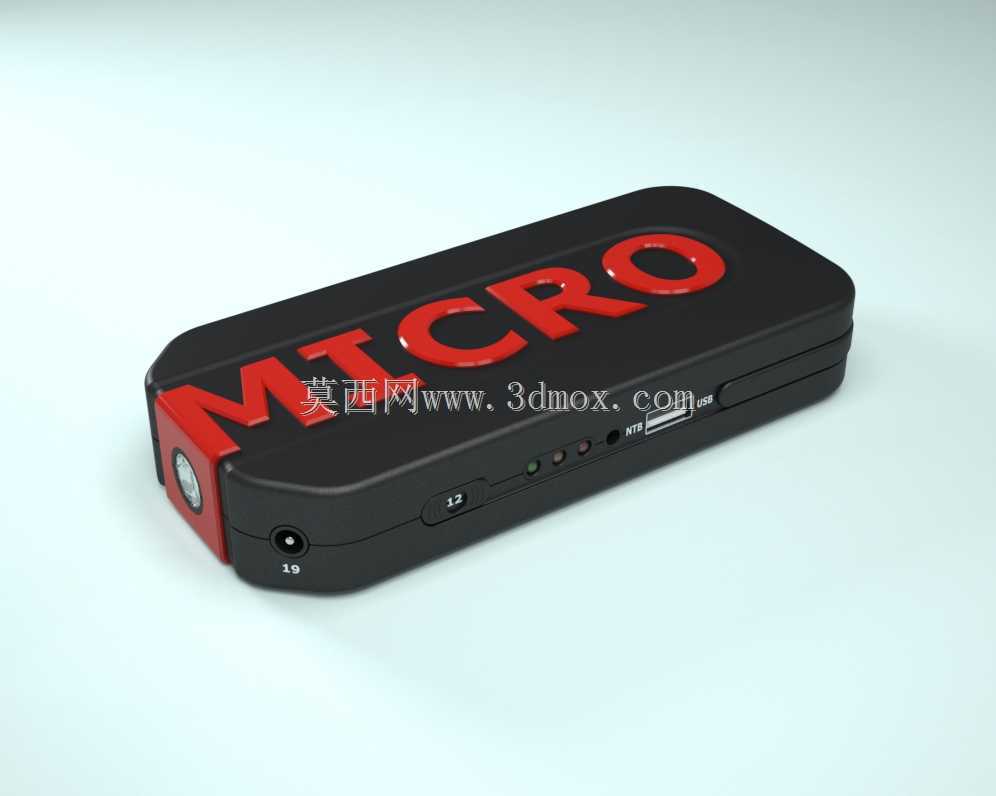

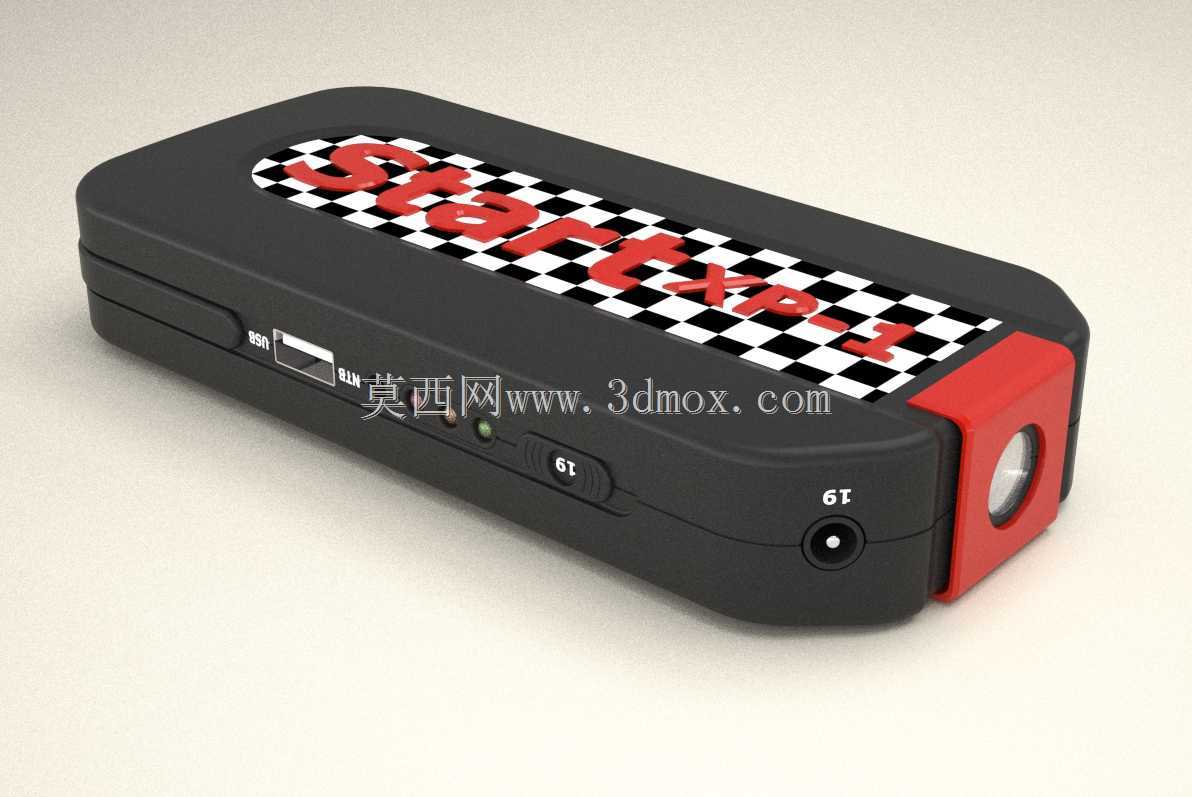

　　这款便携储能设备的结构设计，首先围绕户外随身使用的核心场景展开，日常通勤、短途户外出行、应急补能等场景下，用户对设备的握持手感、携带便捷性有较高要求，因此整体采用圆角长方体的基础形态，边缘做了大弧度R角过渡，避免直角硌手的问题，单手握持时能够完全贴合掌心弧度，放入牛仔裤口袋、小型挎包时也不会因为尖锐棱角勾扯衣物面料。

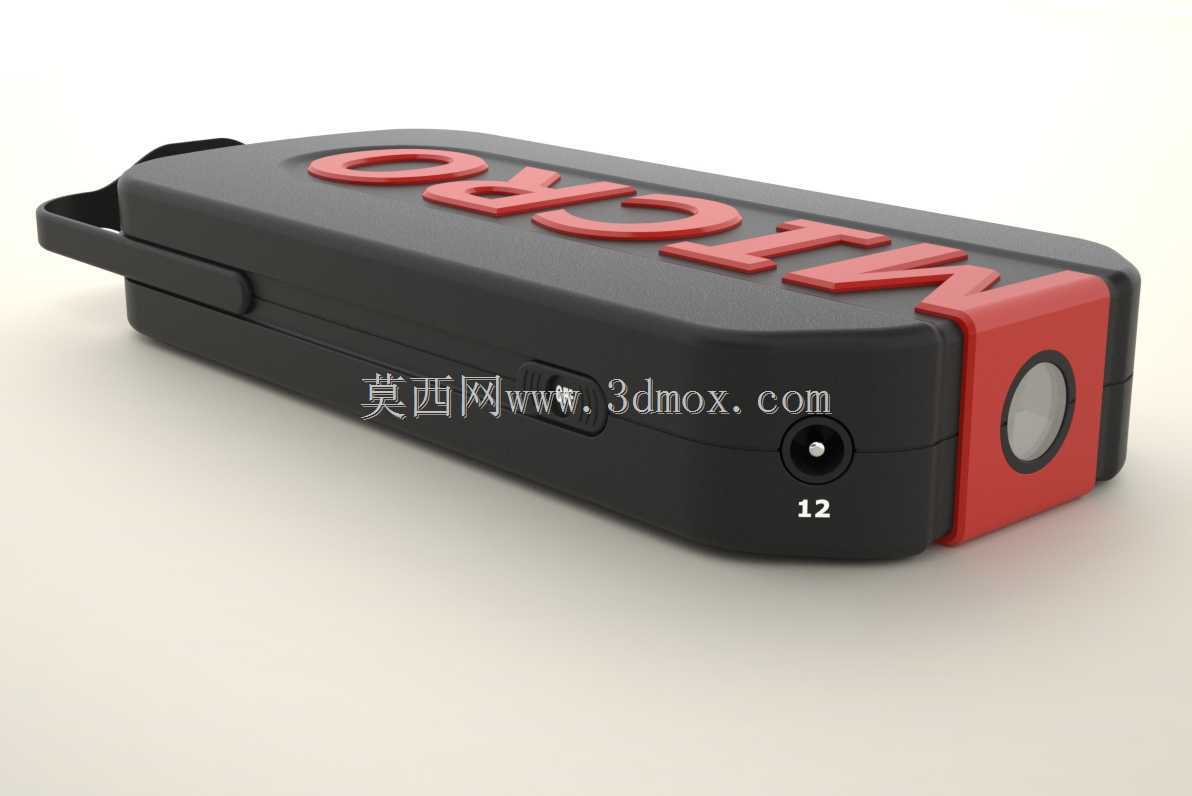

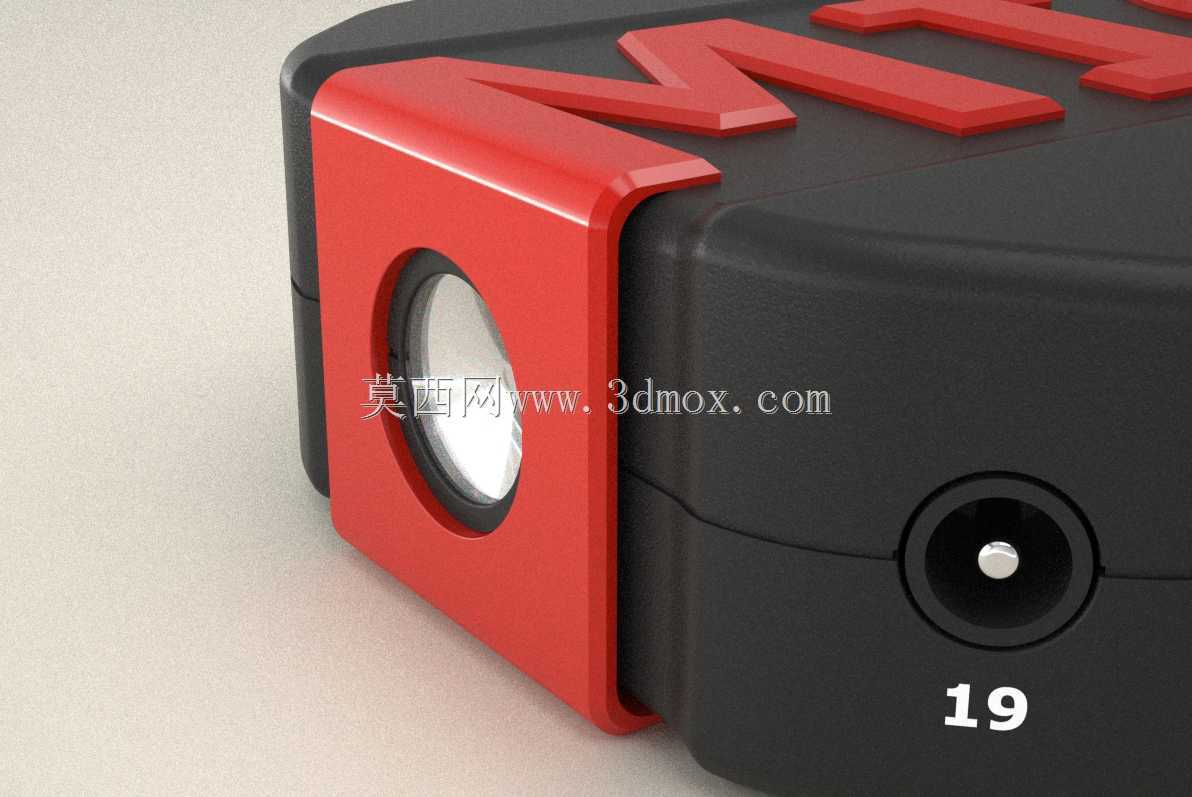

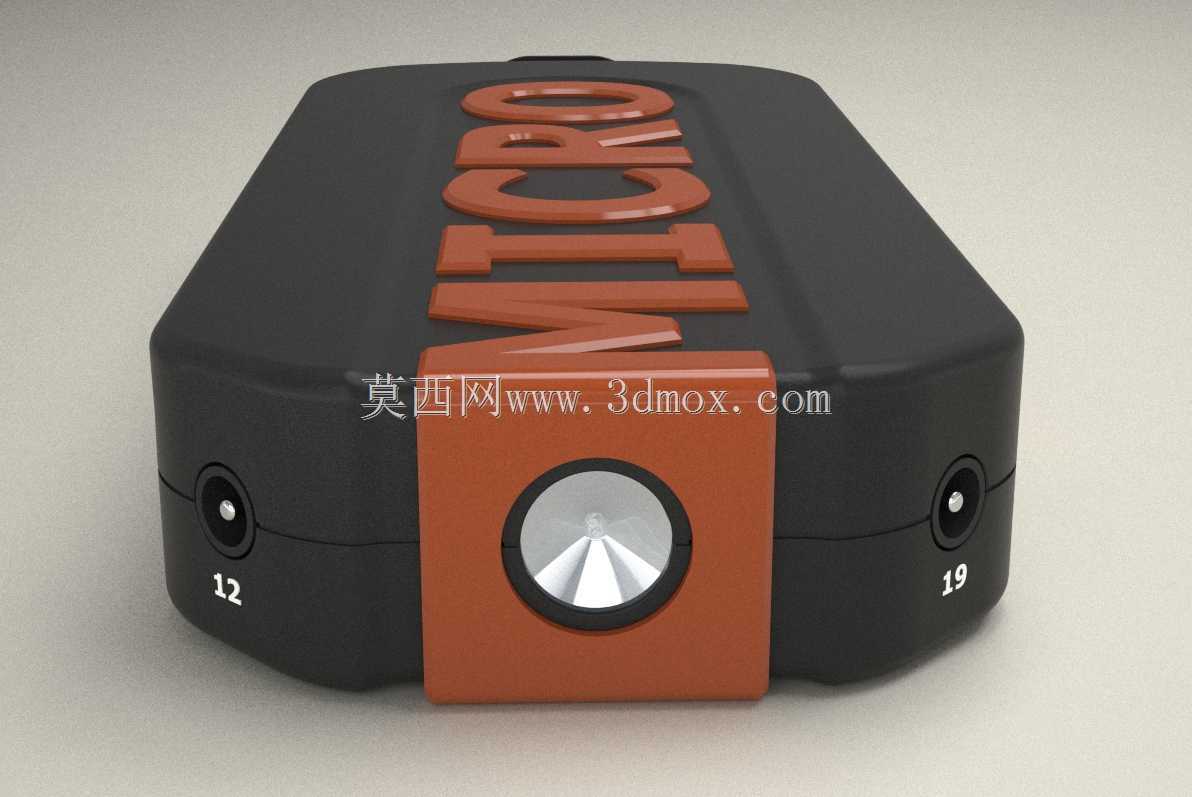

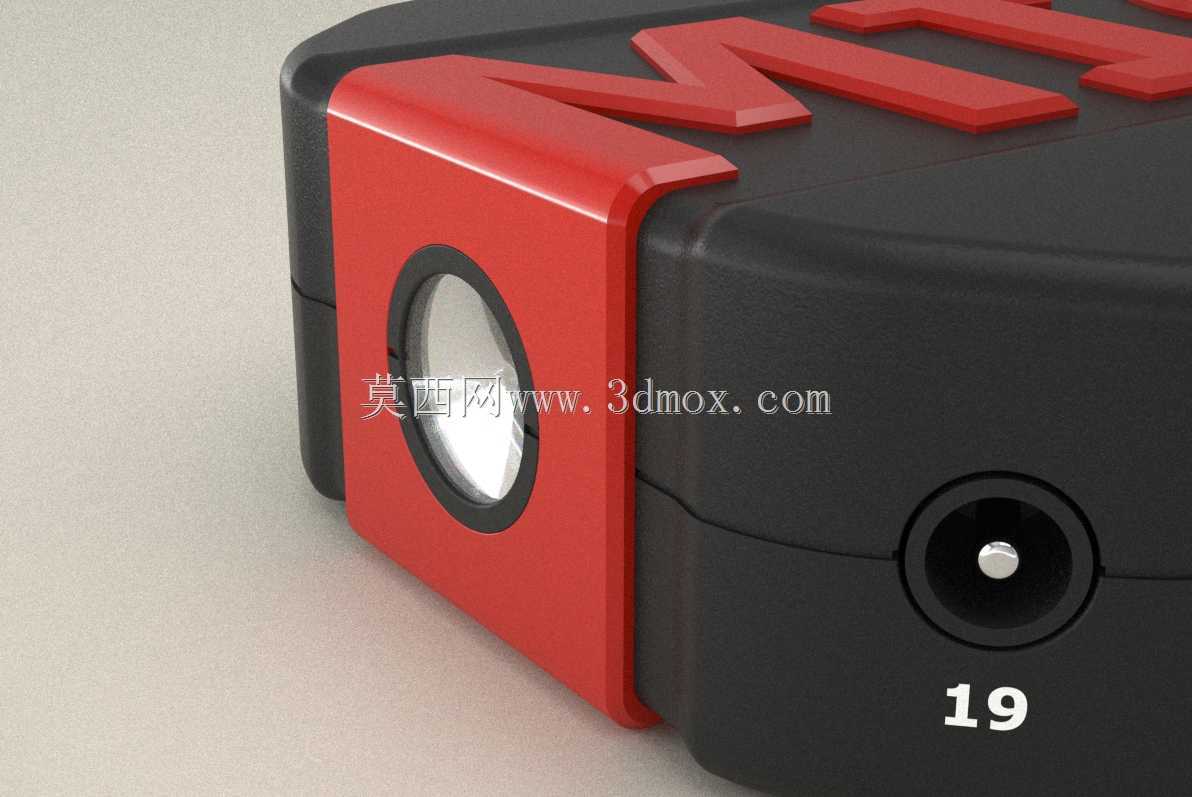

　　从功能布局来看，设备端面集成了照明补光模块，采用内嵌式圆形灯珠设计，外围做了红色防撞包边结构，这个包边不仅是视觉区分的装饰件，更重要的是在设备跌落时能够最先吸收冲击能量，保护内部电芯与电路板结构，包边与主体外壳的配合采用卡扣加超声焊接的固定方式，无需额外螺丝固定，既提升了装配效率，也保证了接缝处的密闭性，能够应对日常使用中的泼溅风险。

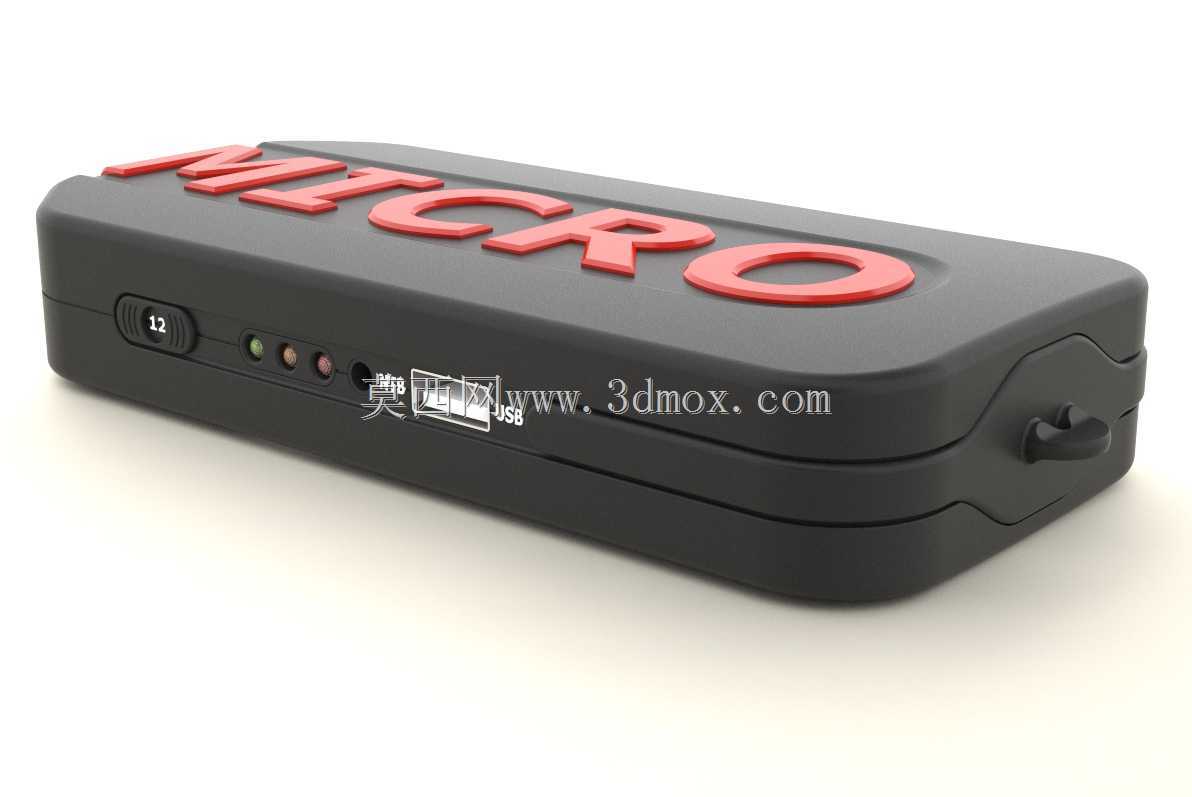

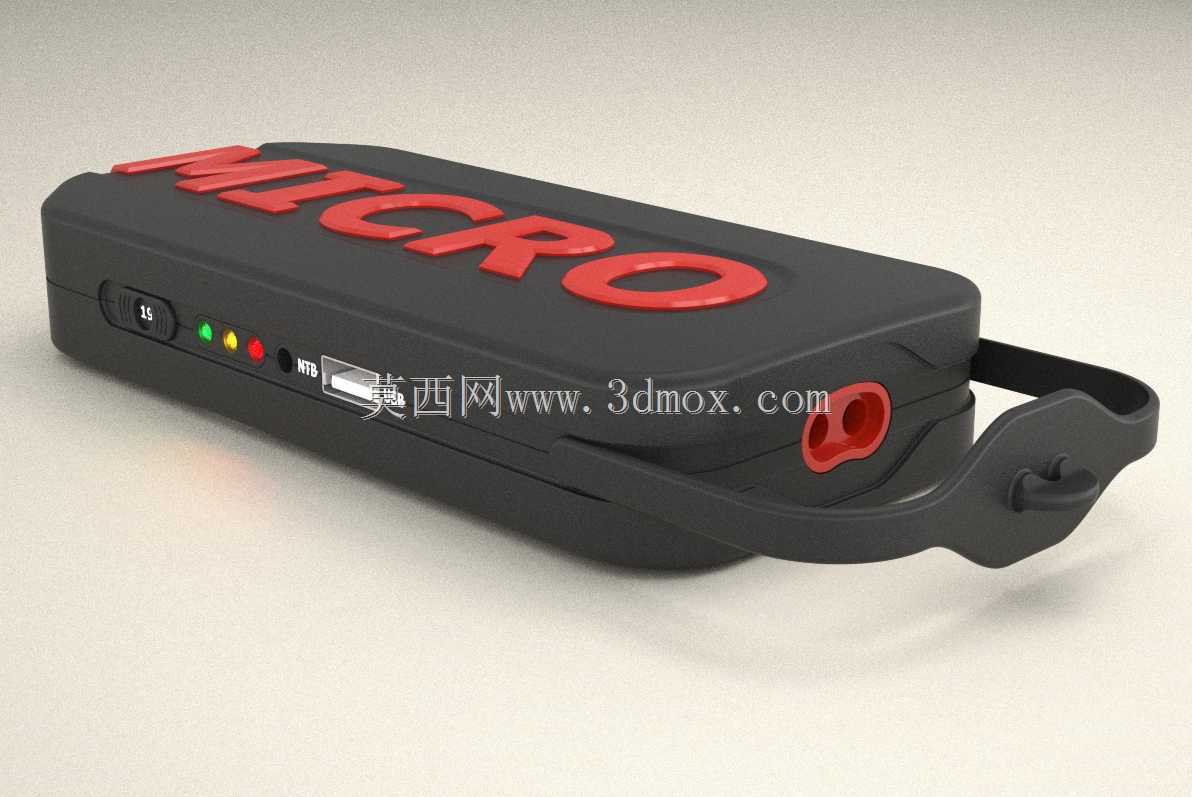

　　设备侧面的接口区域做了下沉式设计，USB输出接口、充电输入接口都内嵌在壳体凹槽内，接口周边做了0.8mm的凸台防护，当设备侧面朝下放置时，凸台会先接触支撑面，避免接口直接被磕碰变形，接口旁排布的四个状态指示灯采用半透明磨砂灯罩，光线经过漫反射后不会产生刺眼的眩光，用户能够直观查看剩余电量，同时指示灯旁设置的实体拨动开关，采用两段式阻尼结构，拨动时有清晰的档位反馈，能够分别控制照明模块与输出通路，避免误触导致的电量浪费。

　　上盖表面的立体标识采用凸起结构设计，字符高度1.2mm，和上盖一体注塑成型，表面做亮面处理，和主体外壳的细磨砂质感形成视觉对比，既能够起到品牌识别的作用，也能增加上盖表面的摩擦力，用户从桌面拿起设备时不容易打滑。壳体上下盖的合模线设置在设备侧面中线位置，合模线处做了0.3mm的错位止口设计，装配后上下盖的错位量控制在0.1mm以内，既保证了外观的整体性，也能提升壳体的整体抗扭强度，在受到侧向挤压时不容易出现开缝变形的问题。

　　尺寸设计上，设备整体长度控制在120mm以内，宽度65mm，厚度22mm，这个尺寸边界刚好适配大多数用户的单手握持范围，同时内部能够容纳两节18650电芯的排布空间，电芯与外壳内壁之间预留1mm的缓冲间隙，填充泡棉材料起到减震作用，电路板固定在电芯旁的独立腔体内，和电芯之间设置绝缘隔离片，避免电路故障时影响电芯安全。底部端面设置的10档位调节标识，采用激光雕刻工艺，字符不会因为长期摩擦脱落，对应的内部电位器调节结构，能够控制照明模块的亮度档位，满足不同场景下的照明需求，从近距离低亮度的营地照明，到高亮度的远距离应急照明都能覆盖。

　　在结构强度设计上，壳体采用ABS加PC的混合材质，壁厚均匀控制在1.8mm，卡扣位置的壁厚局部加厚到2.5mm，保证反复拆装也不会出现卡扣断裂的问题，所有内部筋位的厚度都不超过主体壁厚的0.6倍，避免注塑过程中出现缩痕影响外观质量。设备底部的四个角位置设置了微小的橡胶防滑垫，放置在光滑桌面时能够增加摩擦力，避免被误碰滑落，防滑垫采用背胶粘贴的固定方式，装配时定位槽深度0.5mm，能够保证防滑垫粘贴后不会出现偏移翘边的问题。

　　从实际使用的细节考量，设备的所有边角都做了倒钝处理，没有任何尖锐的结构边缘，即使在背包内和钥匙、卡片等物品混放，也不会刮花其他随身物品，接口内部的金属弹片采用镀金处理，提升反复插拔后的耐磨性能，保证长期使用后的接触稳定性，照明模块的灯珠角度做了15度的向下倾斜，手持设备照明时，光线能够自然照射到前方行走的路面区域，不需要刻意调整手腕角度就能获得合适的照明范围。
