标准AAA LR03七号干电池结构设计

　　日常接触的AAA LR03圆柱干电池，是民用低压直流供电场景里覆盖率极高的小型能源部件，从电视空调遥控器、无线键鼠、儿童电动玩具，到便携测温仪、小型手电筒、家用燃气报警器这类低功耗电子设备，都能见到它的身影。这类电池的设计核心是在有限的圆柱空间内，平衡电化学容量、结构强度与通用互换性，毕竟作为全球通用的标准规格电池，尺寸公差直接决定了能不能顺利装入各类设备的电池仓，这也是结构设计阶段最先要卡死的边界条件。

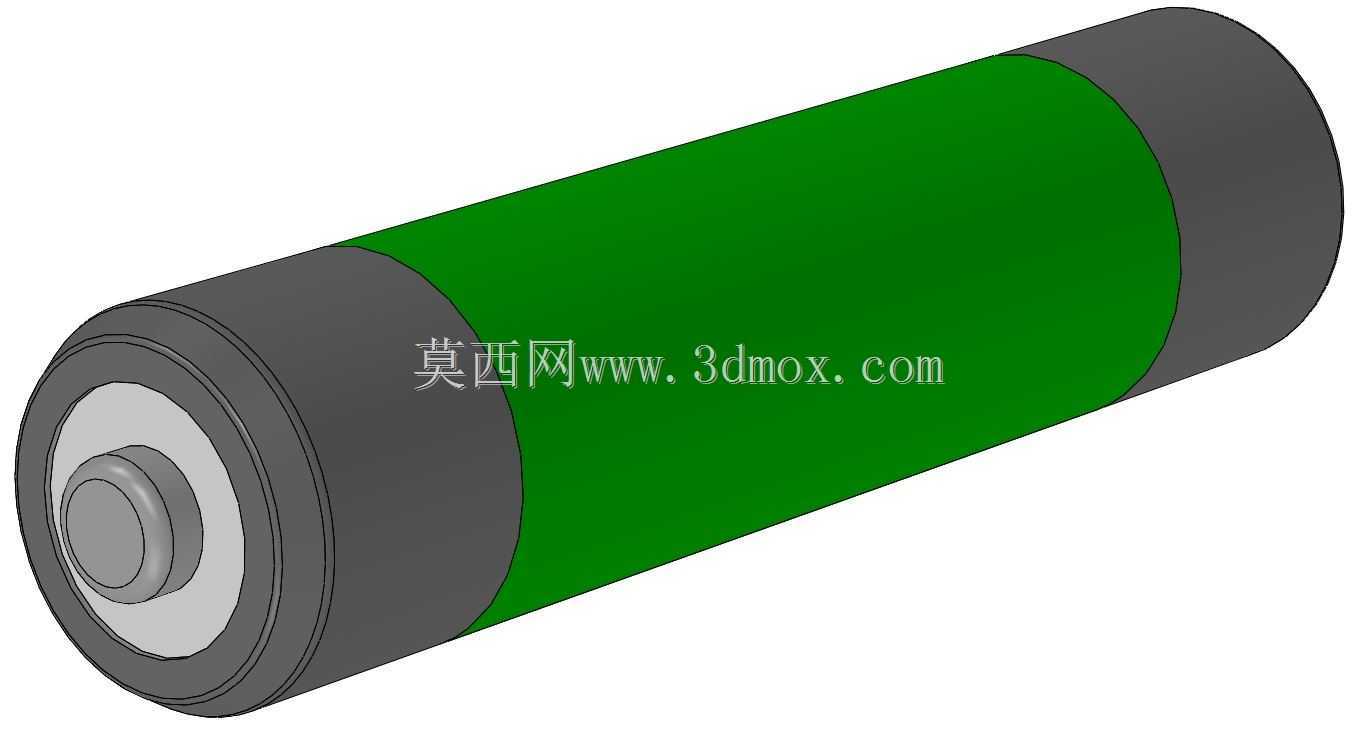

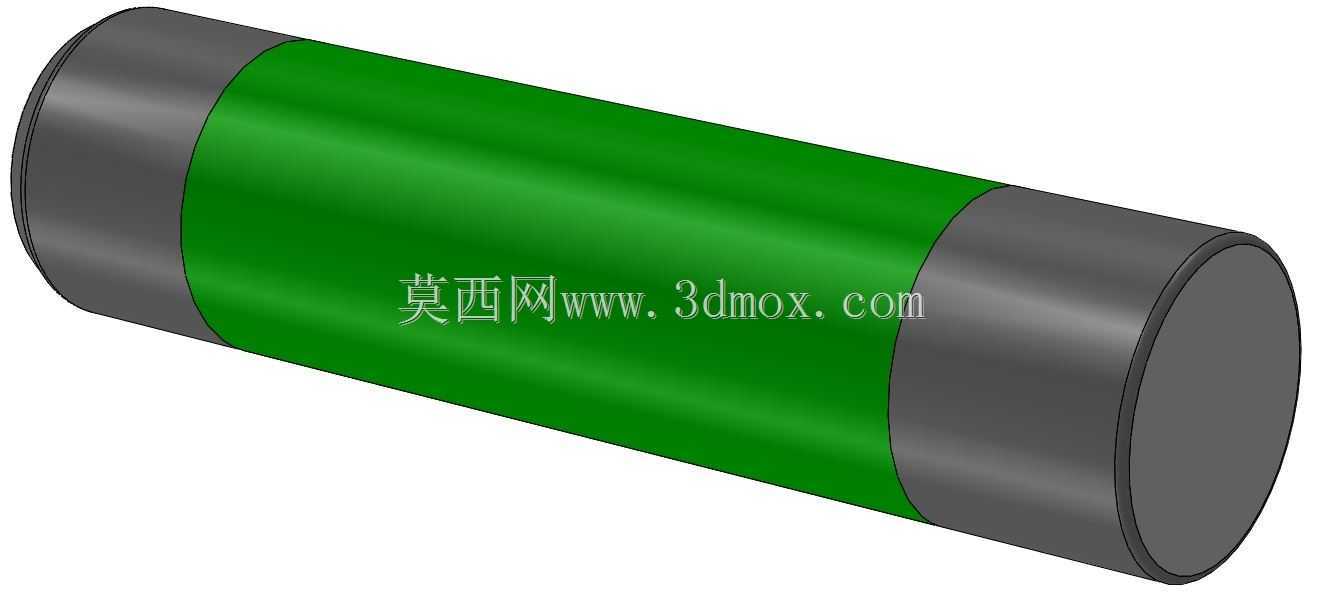

　　从外形结构来看，这款电池采用经典的三段式圆柱布局，两端为金属端盖结构，中间段包裹绝缘防护外皮。正极端做了凸起的金属触头设计，这个凸起的高度、直径公差都有严格的通用标准要求，要保证装入电池仓后能可靠顶住设备的正极接触弹片，不会因为接触间隙出现供电中断；负极端为平整的金属端面，同样要保证平面度，避免和电池仓负极弹簧出现点接触不良的问题。两端的金属封盖除了作为电极引出端，还要承担密封功能，卷边封装的结构要能承受内部电化学反应产生的微量气压变化，同时防止内部电解液渗漏，避免腐蚀设备的电池仓接触件。

　　中间的绝缘外皮部分，除了标识正负极、品牌参数的作用外，本身也是一层绝缘防护层，要避免多节电池串联或并联使用时，金属外壳之间出现意外短路——比如多节电池并排装入电池仓时，如果没有这层绝缘外皮，相邻电池的金属壳体直接接触就可能造成短路，引发漏液甚至过热风险，所以外皮的包覆范围要覆盖两端金属封盖的边缘区域，只留出正负极的接触区域，同时外皮的耐磨、耐温性能也要满足日常使用的要求，不会因为长期在电池仓内摩擦、夏季车内高温环境出现起皮、脱落。

　　设计这类标准电池的三维模型时，首先要严格遵循通用AAA电池的尺寸规范，整体长度、外径尺寸要控制在标准公差范围内，不能出现尺寸偏大装不进电池仓、尺寸偏小接触不良的问题。建模过程中要重点还原两端封盖的卷边结构细节，正极凸起的弧度、过渡圆角都要和实际产品一致，不能做成生硬的直角凸起，否则在模拟装配干涉检查时，会出现和电池仓正极弹片的干涉误判。中间的圆柱主体部分要保证同轴度，毕竟电池在很多设备的电池仓里是沿轴向推入安装的，如果圆柱段同轴度偏差过大，推入过程就会出现卡滞，实际生产中也会影响自动化装配线的上料效率。

　　从实际应用的选型角度来说，这类AAA规格电池的尺寸通用性是最大的优势，设备设计人员在做电池仓结构时，只要按照标准AAA电池的安装边界预留空间，就可以适配市面上所有同规格的干电池、充电镍氢电池，不需要为特定品牌的电池调整结构。做电池相关的配套结构设计时，比如电池弹片的接触位置、电池仓的卡扣限位、防反接结构的位置，都要以标准电池的三维模型作为参考基准，比如防反接的凸筋位置，要刚好卡在电池负极的平整端面一侧，当电池装反时，正极的凸起会被凸筋挡住，无法完全装入电池仓，从结构上避免反接损坏设备电路。

　　另外，这类圆柱电池的结构看似简单，但细节处的设计直接影响使用可靠性，比如正极凸起和金属封盖之间的绝缘圈，要保证正极和壳体之间的绝缘性能，避免正负极通过壳体短路；两端卷边的密封结构，要经过跌落、温度循环测试的验证，保证电池从桌面高度跌落后不会出现封盖脱落、漏液的问题。在三维建模阶段还原这些细节，不仅能让模型的外观和实物一致，更重要的是在做设备整机的装配仿真、跌落仿真时，能得到更贴近实际的测试结果，避免因为模型简化过度，导致仿真结果和实际情况出现偏差。比如如果建模时忽略了正极凸起的圆角，做跌落仿真时电池正极撞击电池仓壁的应力集中点就会和实际情况不符，无法准确评估电池仓结构的抗冲击强度。

　　对于结构设计从业者来说，这类标准件的三维模型是做便携电子设备、小型家电设计时的常用基础模型，准确还原结构细节的模型，能大幅减少电池仓部分的设计迭代次数，不需要反复打样调整电池仓的尺寸公差。比如在设计遥控器的电池仓时，把标准AAA电池模型装入装配体，就可以直接检查电池仓侧壁和电池的间隙是否合理，电池盖合上后会不会压到电池外皮，正负极弹片的压缩量是否在可靠接触的范围内，这些细节都可以在三维设计阶段完成验证，减少后续开模后的修改成本。
