平板设备壁挂式固定安装支撑结构

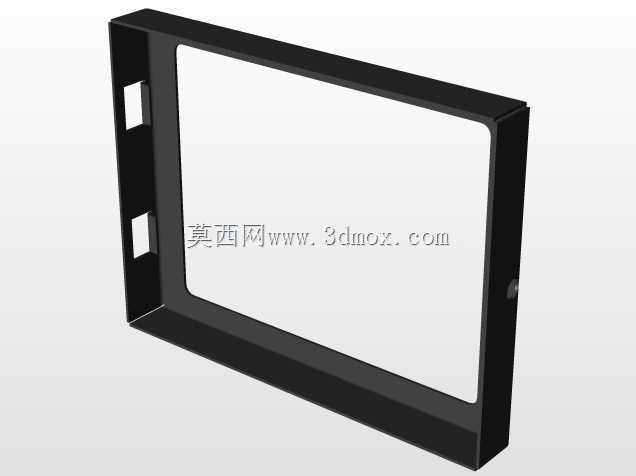

　　在工业现场的工位可视化终端部署、商用空间的信息展示点位搭建、办公区域的会议平板挂载场景中，平板类显示设备的固定支撑结构一直是容易被忽略但直接影响使用稳定性与运维效率的核心部件。这款支撑结构采用框型包覆式设计思路，整体为薄板弯折成型的钢质框架，没有多余的冗余结构，所有受力边都做了折边加强处理，避免薄板在长期承重下出现形变翘边的问题。

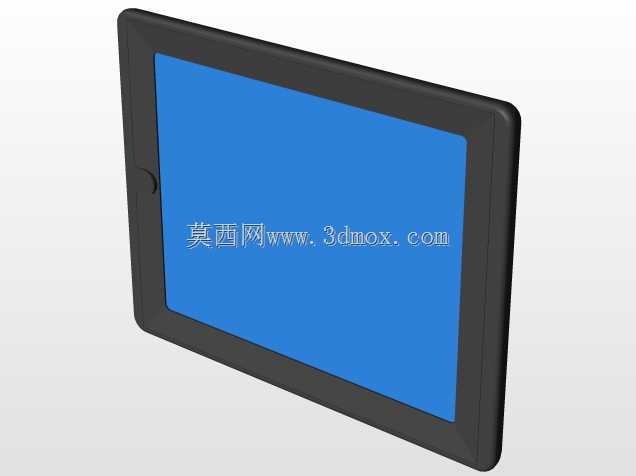

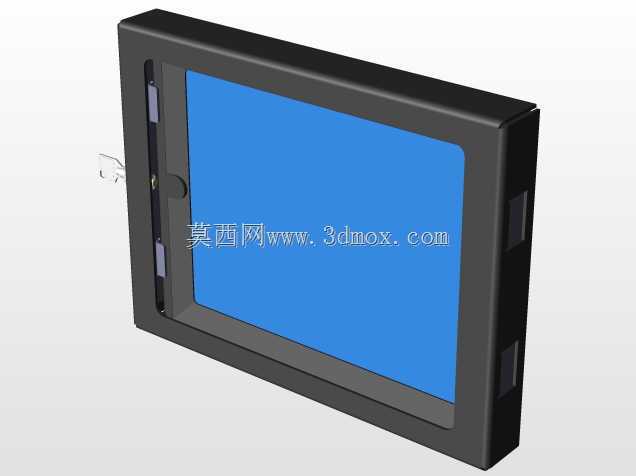

　　从实际安装边界来看，框架的内槽尺寸完全匹配对应型号平板的外轮廓公差，预留的装配间隙控制在0.2mm到0.5mm之间，既可以保证平板顺利嵌入，又不会因为间隙过大导致设备在框架内出现晃动。框架侧边预留了对应平板实体按键、接口的避让缺口，安装完成后不会影响设备的充电、数据传输以及实体按键操作，不需要额外对平板本身做任何打孔或者改装，完全依靠框体的四周限位实现设备固定，后续设备维护更换时只需要从侧边的快拆缺口处即可将平板推出，不需要整体拆卸支撑框架，大幅降低现场运维的工作量。

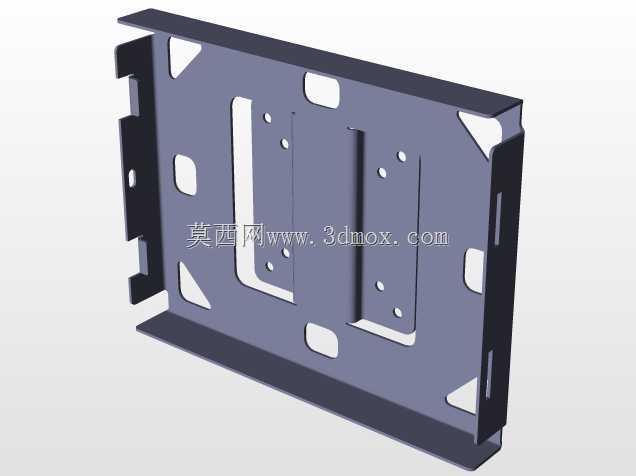

　　框架背部设计有通用的安装挂孔，既可以适配标准的VESA显示器支架安装孔位，直接固定在悬臂支架、立式展示支架上，也可以通过膨胀螺丝直接固定在墙面、设备机柜立面等安装面上，安装孔位做了沉头处理，固定螺丝安装完成后不会突出框架背面，保证框架和安装面完全贴合，避免出现安装倾斜、局部应力集中的问题。框架正面的压边宽度控制在8mm，既能够提供足够的压合限位力，防止平板从正面脱出，又不会过度遮挡平板的屏幕显示区域，保证屏幕的有效显示面积完全外露。

　　从结构受力的角度分析，这款支撑结构的主要受力点集中在背部的安装挂点以及下边框的承托边，下边框做了双层折边处理，承重能力可以覆盖对应尺寸平板的全重量范围，即使在有一定振动的工业车间工位上使用，也不会出现边框变形、设备滑落的问题。框架表面做了哑光黑色喷塑处理，一方面可以提升钢材的防锈耐腐蚀能力，适应车间多粉尘、偶尔有油污溅落的使用环境，另一方面哑光表面不会产生屏幕反光，避免影响屏幕内容的正常观看。

　　在实际选型使用时，需要先确认待固定平板的外轮廓长宽尺寸、厚度以及侧边按键、接口的具体位置，确认和框架的避让位完全匹配后再进行安装，安装时需要保证背部的两个挂点处于同一水平线上，避免长期受力不均导致框架变形。如果是在设备机柜上安装，还需要确认安装面的承重能力，必要时可以在安装面背部加装加强垫片，分散固定螺丝的局部应力。这款结构没有复杂的活动部件，整体可靠性很高，不需要定期做润滑或者部件更换，只需要日常擦拭表面积尘即可长期稳定使用，适合在生产线工位看板、门店信息展示屏、会议室小型会议平板挂载、设备操作终端固定等多个场景下使用，相比塑料材质的同类支撑结构，钢质薄板结构的抗冲击能力更强，即使受到意外碰撞也不容易出现开裂、碎裂的问题，使用寿命更长。
