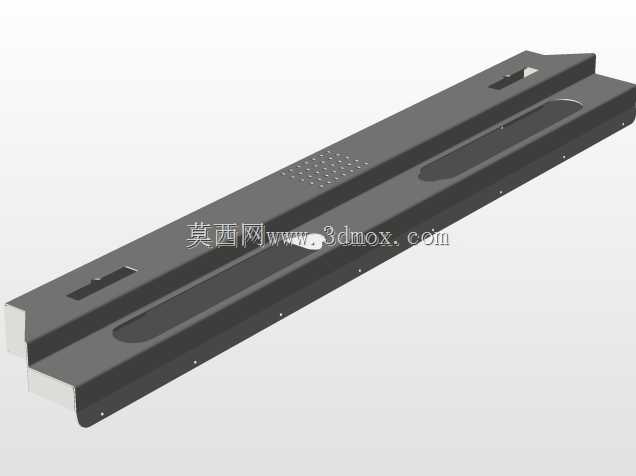

高尔夫球车球杆放置承载底座结构设计

　　在高尔夫球场日常运营场景中，球手完成整场18洞的击球过程往往需要携带多支不同功能的球杆、个人通讯设备、测距配件以及备用高尔夫球，传统的单肩球包背负方式不仅会增加球手步行过程中的体能消耗，在频繁更换球杆时也存在拿取不便的问题，这类用于承载球具的手推车底座，就是为适配球场步行击球场景开发的核心承载结构件。从实际使用需求出发，该结构需要同时满足多品类物品的分区放置要求，既要给不同长度、不同杆头类型的高尔夫球杆提供稳定的限位支撑，避免推车行进过程中球杆相互碰撞造成杆身刮花、杆头损伤，也要预留出平整的独立区域放置手机、球座、备用球等零散小物件，防止小物件在推车经过草坪起伏路段时滑落遗失。设计过程中首先考虑的是承载结构的刚性需求，

　　由于整套球杆加上配套物品的总重量接近十公斤，加上推车行进过程中经过草坪坡度、小障碍时产生的动载荷，底座主体采用一体化的长条形型材结构设计，整体沿推车行进方向延伸，两侧设置凸起的限位边，既可以作为球杆放置区域的侧向挡边，也能提升整体结构的抗弯折性能，避免长期承重后出现中部下挠变形的问题。球杆放置区域设计了多组平行的弧形凹槽，凹槽的弧度匹配常见球杆的杆身直径，能够同时容纳90款不同型号的球杆放置，每道凹槽的边缘都做了小圆角过渡处理，防止取放球杆时刮蹭杆身的漆面；零散物品放置区域设置在底座靠近推杆把手的一侧，表面做了密集的点状防滑纹理，即使在雨天草坪作业、表面沾有露水的情况下，放置的手机、球座等物品也不会因为推车的小幅振动出现滑移。

　　结构的安装边界完全适配通用高尔夫手推车的车架安装孔位，底座底部预留了四个对称的沉头安装位，安装时可以直接通过标准紧固件与推车的金属车架连接，不需要对现有车架做额外的打孔改装，沉头结构的设计也能保证安装完成后紧固件头部不突出底座上表面，避免凸起部位刮蹭放置的物品或者划伤使用者的手部。底座的两端做了斜切的导向结构，在推车经过狭窄的球车道、树丛边缘时，斜切面可以起到导向避让的作用，减少结构端部与障碍物发生刚性碰撞的概率；长条形的减重槽设计在底座的非承载区域，在不降低整体结构刚性的前提下，有效减轻了底座自身的重量，降低推车整体的行进阻力。从实际使用的耐久性角度考虑，结构的所有棱边都做了钝化处理，没有尖锐的直角突出，

　　日常使用过程中不会勾挂球手的衣物或者球包的织带；表面的防滑纹理区域深度控制在0.3毫米，既能够提供足够的摩擦阻力，也不会因为纹理过深积攒草坪上的泥土、草屑，日常清洁只需要用湿布擦拭即可完成维护。在结构的受力校核阶段，重点模拟了满载状态下推车以正常步行速度经过5厘米高度路沿时的冲击载荷，验证结果显示底座的最大应力远低于常用工程塑料的许用应力值，长期循环使用也不会出现结构开裂的问题；两侧的限位边高度经过多轮实际测试调整，既能够保证球杆放置后不会侧向滑落，也不会因为边高过高影响球杆的快速取放，球手站在推车侧方不需要大幅度抬高手臂就可以完成球杆的拿取与归位。
