IKAR航模小型内燃发动机三维建模作品

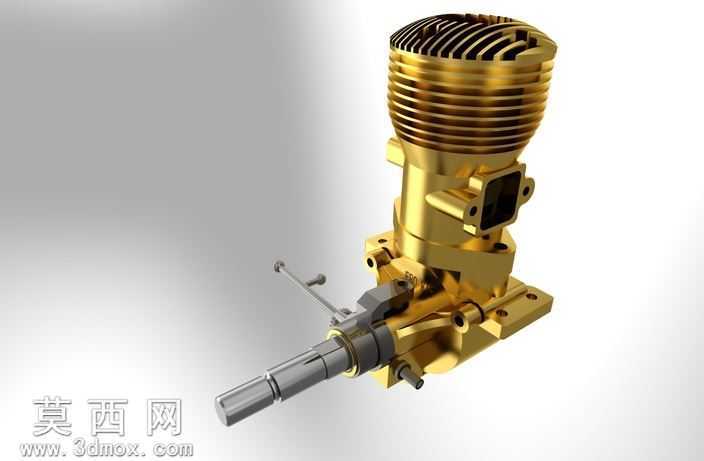

本作品为小型航模用IKAR内燃发动机的三维建模成果，建模过程严格遵循真实小型活塞发动机的结构比例与装配逻辑，首先通过测绘参考实物的各部件尺寸，在三维建模环境中自上而下完成整体布局规划，先确定曲轴输出轴、气缸体、散热鳍片组、安装底座的核心基准位置，再逐一拆分构建各个独立零部件。建模阶段对气缸外壁的环形散热鳍片做了等距阵列处理，保证每一片鳍片的厚度、间距完全一致，还原风冷发动机的散热结构特征；曲轴箱部分做了一体化的实体建模，预留出进气口、安装固定孔位的结构，对安装凸台的倒角、安装孔的沉头结构都做了精细化还原，保证结构符合实际机加工的工艺特征。输出轴部分还原了阶梯轴的结构特征，对轴上的定位卡槽、配合轴径的公差参考位都做了清晰的结构表达，与曲轴箱的配合位置预留了合理的装配间隙，还原真实的装配关系。材质与渲染阶段，为发动机主体赋予了抛光黄铜金属材质，调整材质的反射率、粗糙度参数，模拟出铜质机加工零件的金属光泽与细微磨砂质感；输出轴与操纵拨杆部分赋予了合金钢材质，通过调整金属高光与磨损质感，区分不同部件的材质差异；渲染时采用柔和的影棚布光，通过主光勾勒发动机的主体轮廓，辅光打亮散热鳍片的缝隙结构，突出整体的结构层次感，同时添加柔和的环境反射，让金属材质的表现更加真实自然。设计思路上，该模型重点还原小型航模发动机的紧凑结构特征，在保证外观还原度的同时，所有部件的结构都符合机械设计的合理性，既可以作为航模设计的动力部件参考，也可用于机械结构教学的演示模型，完整展现小型单缸风冷内燃机的典型结构组成，包括气缸散热结构、曲轴传动结构、机座安装结构、操纵调节结构等核心部分，各部件之间的装配关系清晰，可直接用于装配演示、结构拆解等场景使用。
